Van cổng tín hiệu điện Shinyi RRSX là dòng van cổng chuyên dụng cho hệ thống phòng cháy chữa cháy (PCCC), được phát triển từ dòng van cổng ty nổi Shinyi RRHX. Sản phẩm được tích hợp thêm hộp công tắc giám sát hành trình (Limit Switch), giúp hệ thống điều khiển trung tâm nhận biết chính xác trạng thái đóng hoặc mở của van.
Với cơ cấu truyền động cơ học kết hợp công tắc điện ON/OFF, van cổng Shinyi RRSX cho phép giám sát trạng thái van từ xa. Đây là giải pháp phù hợp cho các hệ thống cấp nước chữa cháy yêu cầu kiểm soát chặt chẽ vị trí đóng mở của van.

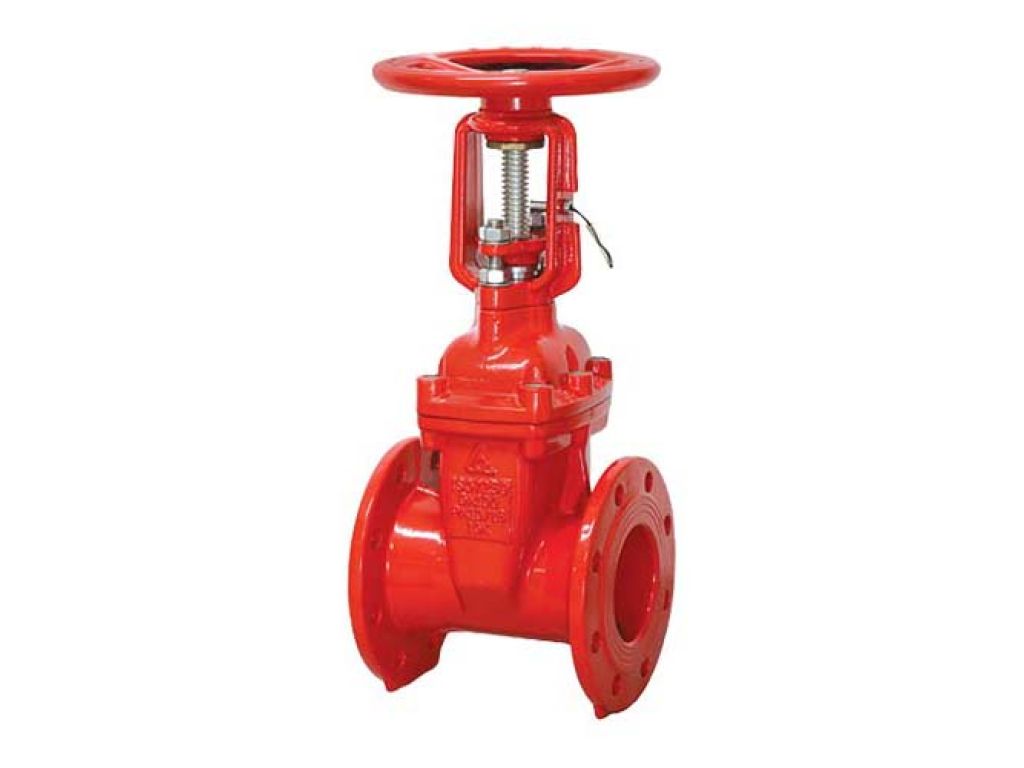

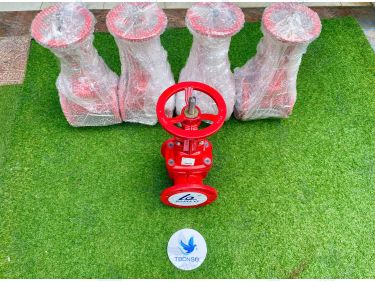

Shinyi RRSX là van cổng tín hiệu điện sử dụng kiểu kết nối mặt bích, thân van được thiết kế theo cấu trúc van cổng ty nổi. Điểm khác biệt của RRSX so với van cổng thông thường là sản phẩm được trang bị thêm hộp công tắc giám sát hành trình ở phía trên.
Khi người vận hành thực hiện đóng hoặc mở van, chuyển động của ty van được truyền tới cơ cấu bên trong hộp Limit Switch. Công tắc sẽ thay đổi trạng thái tiếp điểm điện tương ứng và truyền tín hiệu về tủ điều khiển hoặc hệ thống giám sát trung tâm.
Nhờ đó, người quản lý có thể kiểm tra trạng thái của van mà không nhất thiết phải trực tiếp đến vị trí lắp đặt để quan sát bằng mắt thường.
Van cổng Shinyi RRSX gồm các bộ phận chính như thân van, nắp van, ty van nổi, bộ phận đóng mở dạng cổng và hộp công tắc giám sát hành trình. Mỗi bộ phận đảm nhiệm một chức năng riêng trong quá trình vận hành và giám sát van.
| Bộ phận | Chức năng |
|---|---|
| Thân van | Chứa và bảo vệ các bộ phận bên trong, đồng thời kết nối với đường ống thông qua mặt bích. |
| Ty van nổi | Truyền chuyển động từ bộ phận vận hành đến cánh van và thay đổi vị trí theo trạng thái đóng mở. |
| Cánh van | Di chuyển lên xuống để đóng hoặc mở dòng chảy qua van. |
| Hộp Limit Switch | Giám sát hành trình và tạo tín hiệu điện tương ứng với trạng thái đóng hoặc mở của van. |
| Bộ phận vận hành | Cho phép thực hiện thao tác đóng hoặc mở van theo nhu cầu vận hành hệ thống. |
| Mặt bích | Kết nối van với đường ống bằng phương pháp lắp đặt mặt bích. |
Van cổng Shinyi RRSX hoạt động theo nguyên lý nâng hạ cánh van. Khi xoay bộ phận vận hành theo chiều mở, ty van di chuyển và kéo cánh van lên khỏi vị trí bịt kín, tạo đường lưu thông cho nước qua thân van. Khi đóng van, cánh van di chuyển xuống và ngăn dòng nước đi qua.
Trong quá trình này, chuyển động của ty van đồng thời tác động lên cơ cấu bên trong Limit Switch. Khi van đạt vị trí đóng hoặc mở tương ứng, công tắc thay đổi trạng thái tiếp điểm và truyền tín hiệu điện ON/OFF về tủ điều khiển trung tâm.
Nhờ cơ chế này, hệ thống PCCC có thể theo dõi trạng thái của van và phát hiện trường hợp van không ở đúng trạng thái yêu cầu.
Van cổng tín hiệu điện Shinyi RRSX được sử dụng chủ yếu trong các hệ thống yêu cầu vừa điều tiết dòng nước bằng van cổng vừa giám sát trạng thái đóng mở của van.
Trong hệ thống PCCC, việc duy trì van ở đúng trạng thái vận hành có ý nghĩa quan trọng. Một van trên đường ống chữa cháy bị đóng ngoài ý muốn có thể làm ảnh hưởng đến khả năng cấp nước khi xảy ra sự cố.
Với công tắc giám sát hành trình được tích hợp sẵn, RRSX giúp hệ thống có thêm khả năng giám sát trạng thái van. Tín hiệu điện có thể được đưa về tủ điều khiển để người vận hành theo dõi và kiểm tra khi cần thiết.
So với việc chỉ sử dụng van cổng thông thường và kiểm tra bằng mắt, van tín hiệu điện giúp nâng cao khả năng quản lý các van được lắp đặt tại nhiều vị trí khác nhau trong công trình.
| Tiêu chí | Van cổng thông thường | Van cổng tín hiệu điện Shinyi RRSX |
|---|---|---|
| Chức năng đóng mở dòng chảy | Có | Có |
| Ty van nổi | Có tùy dòng sản phẩm | Có |
| Giám sát trạng thái bằng tín hiệu điện | Không tích hợp | Có |
| Limit Switch | Không | Có |
| Đưa tín hiệu về tủ điều khiển | Không | Có |
| Ứng dụng PCCC cần giám sát trạng thái van | Có thể sử dụng nhưng cần giải pháp giám sát bổ sung | Phù hợp |
Khi lắp đặt RRSX vào hệ thống đường ống, cần lựa chọn kích thước van phù hợp với đường kính và thiết kế của hệ thống. Hai mặt bích đường ống cần được căn chỉnh chính xác trước khi siết bulông để hạn chế lực tác động không cần thiết lên thân van.
Hộp công tắc giám sát cần được bảo vệ trong quá trình vận chuyển và lắp đặt. Phần dây tín hiệu phải được đấu nối đúng theo sơ đồ kỹ thuật của sản phẩm và hệ thống điều khiển. Sau khi hoàn tất lắp đặt, nên kiểm tra quá trình đóng mở van và xác nhận tín hiệu ON/OFF tại tủ điều khiển.
Đối với hệ thống PCCC, việc kiểm tra định kỳ tình trạng cơ khí của van và tín hiệu từ Limit Switch là cần thiết để đảm bảo hệ thống giám sát hoạt động đúng khi có sự cố.
Công Ty Cổ Phần Đầu Tư Xuất Nhập Khẩu Thiết Bị Công Nghiệp Sài Gòn chuyên cung cấp van công nghiệp, van PCCC, đồng hồ nước, đồng hồ áp suất và nhiều thiết bị phục vụ hệ thống đường ống công nghiệp.
Khách hàng có nhu cầu mua van cổng tín hiệu điện Shinyi RRSX có thể liên hệ TBCNSG.com để được tư vấn lựa chọn sản phẩm phù hợp với kích thước đường ống và nhu cầu sử dụng thực tế.
TBCNSG.com cung cấp các giải pháp van và thiết bị đo lường cho hệ thống cấp nước, PCCC và đường ống công nghiệp.
