Van bướm một chiều Genebre

Thông tin sản phẩm

Van một chiều cánh bướm Genebre (Van bướm một chiều Genebre) nhập khẩu từ Tây Ban Nha. Van này có tên tiếng Anh là Check valve, ở Việt Nam chúng còn được biết đến với các tên gọi như: van một chiều, van một chiều cánh bướm, van bướm 1 chiều.

Van một chiều là van có chức năng cho lưu chất chảy theo một hướng duy nhất và không chảy ngược lại được. Ngoài kiểu van một chiều cánh bướm Genebre thì còn có các loại khác như van một chiều lò xo, van một chiều đĩa lật…

Van một chiều cánh bướm Genebre có kết nối kiểu wafer (dạng kẹp giữa 2 mặt bích của đường ống). Van này có cấu tạo toàn thân bằng inox 316 nên có thể ứng dụng trong các hệ thống có điều kiện khắc nghiệt.

Van một chiều Genebre nhìn chung là sản phẩm tốt cả về chất lượng lẫn giá cả. Đây là hàng nhập khẩu có đầy đủ hóa đơn chứng từ do công ty Thiết Bị Công Nghiệp Sài Gòn chúng tôi phân phối.

Thông số cơ bản van một chiều cánh bướm Genebre

– Kích thước van: DN50 – DN800
– Thân van: gang xám/ thép cacbon/ Inox
– Cánh van: Inox/ Thép cacbon
– Gioăng đệm: NBR/ EPDM/ Viton/ Inox
– Lò xo, chốt, vòng đệm: Thép không gỉ
– Sơn phủ: Epoxy dày 250 Micron
– ÁP lực làm việc:
       + ÁP lực lên thân van: PN10, PN16, PN25
       + Áp lực lên đế van: PN10, PN16, PN25
– Áp suất làm việc: 10kgf/cm2 – 25kgf/cm2

Nguyên lý hoạt động của van 1 chiều kiểu kẹp:

Như ta thấy đằng sau lá van có một lo xo giúp van đóng lại khi không có dòng chảy từ phía lò xo vào.

Nên khi có dòng chảy đến van, áp lực của dòng chảy sẽ làm ép lò xo khi đó 2 lá van mở ra để dòng chảy lưu thông.

Ngược lại khi dòng chảy ngừng chảy, lúc này cũng nhờ tác dụng áp lực của dòng chảy sẽ đẩy ngược lá van quay về vị trí đóng lúc ban đầu làm dòng chảy không thể chảy ngược lại được.

Như vậy van 1 chiều cánh bướm hoạt động hoàn toàn tự động nhờ vào sự tác động của dòng chảy.

Lắp đặt một chiều cánh bướm:

Van một chiều cánh bướm được lắp đặt vào hệ thống dạng kẹp nên khi lắp đặt cần lưu ý một số điểm sau.

Lắp van đúng chiều mở của lá van.

Khoảng cách giữa hai mặt bích phải vừa đủ để lắp đặt van.

Không dùng miếng đệm giữa mặt bích và van.

Kích thước mặt bích của đường ống phải đồng nhất với kích thước của van.

Van có thể lắp linh động theo phương thẳng đứng hoặc phương ngang tùy nhu cầu sử dụng.

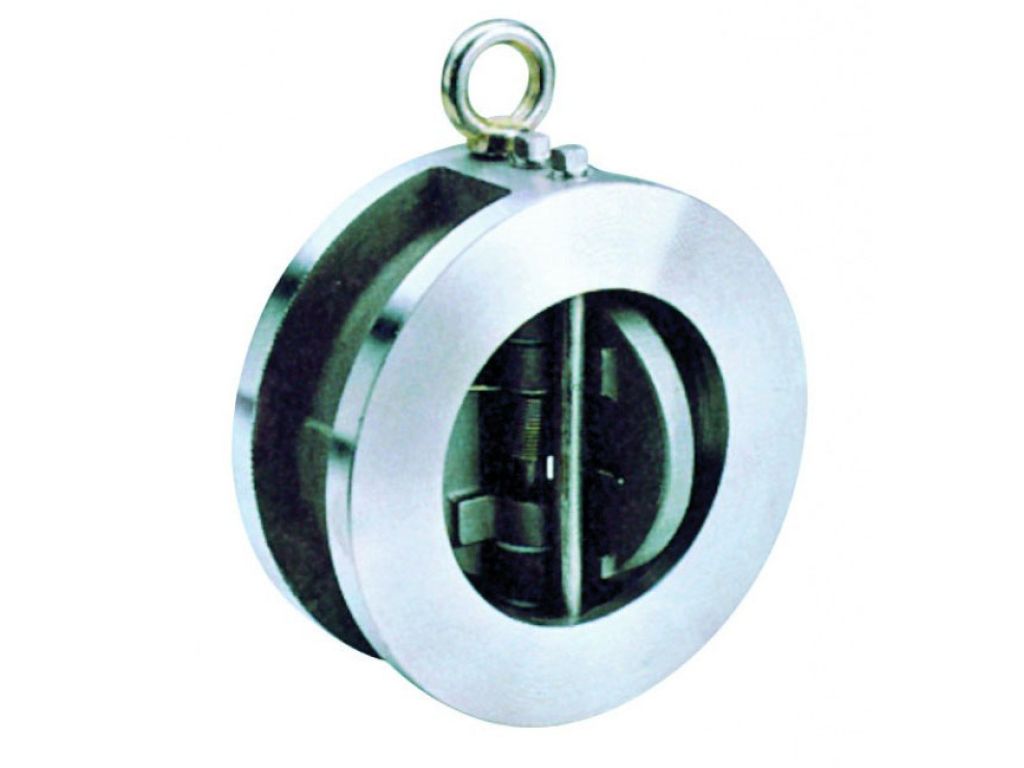

Hình ảnh sản phẩm
