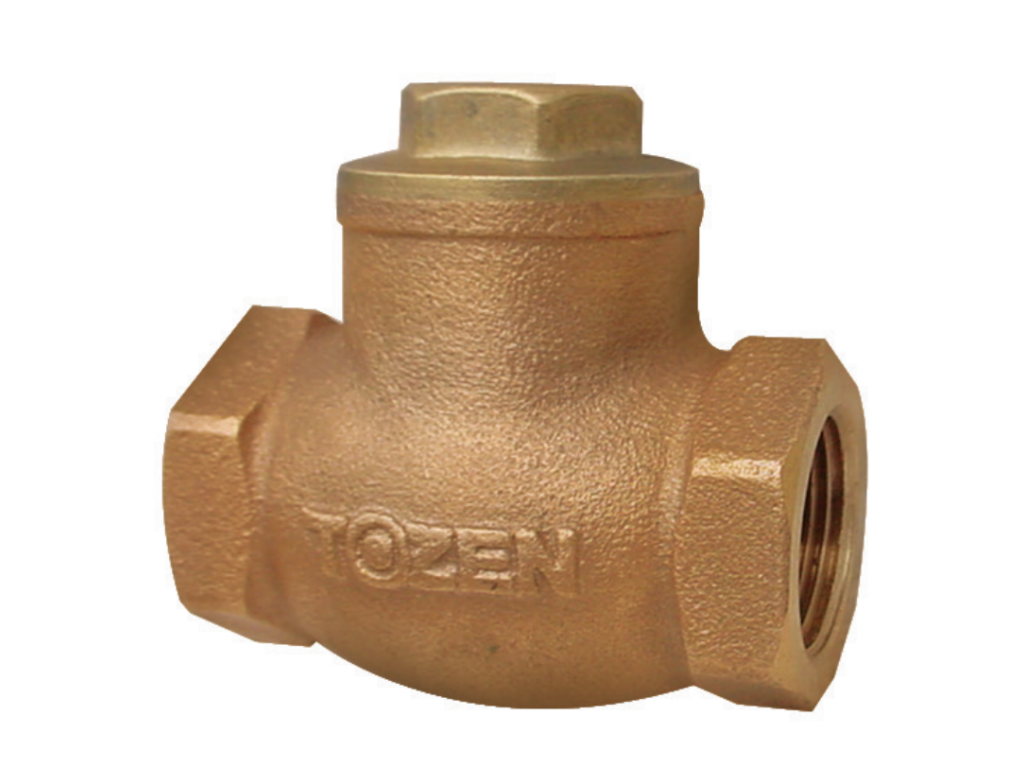

Van một chiều lá lật Tozen GSCV (Bronze Swing Check Valve) là dòng van công nghiệp sử dụng chất liệu đồng (Bronze) cao cấp, được thiết kế để lắp đặt trên các hệ thống đường ống có kích thước vừa và nhỏ thông qua kết nối ren. Với ưu điểm vượt trội về khả năng chống ăn mòn, độ bền cao và cơ chế hoạt động tự động nhờ trọng lực, sản phẩm này là lựa chọn hàng đầu cho các hệ thống cấp thoát nước, điều hòa không khí và đường ống hơi. Bài viết dưới đây của Công Ty CP ĐT XNK Thiết Bị Công Nghiệp Sài Gòn sẽ cung cấp chi tiết thông số kỹ thuật, cấu tạo và hướng dẫn lắp đặt cho model van một chiều Tozen GSCV.
Van một chiều Tozen GSCV thuộc phân khúc van một chiều lá lật (Swing Check Valve) tiêu chuẩn Class 150. Khác với các dòng van gang có kích thước lớn sử dụng kết nối mặt bích, GSCV sử dụng chất liệu đồng (Bronze) đúc nguyên khối với kết nối ren (Threaded), giúp van có kích thước nhỏ gọn, trọng lượng nhẹ nhưng vẫn đảm bảo khả năng chịu áp lực và độ kín tuyệt đối.
Sản phẩm được thiết kế tuân theo tiêu chuẩn MSS SP-80, với nắp van dạng ren (Screwed Cap) cho phép tháo mở nhanh chóng để bảo trì, kiểm tra đĩa van và bản lề bên trong mà không cần tháo rời toàn bộ van khỏi đường ống. Đĩa van dạng lá lật (Swing Type Disc) kết hợp với ghế van liền khối (Integral Seat) giúp cho quá trình đóng mở diễn ra êm ái, giảm thiểu tiếng ồn và hạn chế tối đa hiện tượng búa nước trong các hệ thống có áp lực thay đổi đột ngột.
Dưới đây là bảng tổng hợp thông số kỹ thuật chi tiết của van một chiều lá lật Tozen GSCV dựa trên catalogue chính thức của nhà sản xuất:
| Loại áp lực | Thông số |
|---|---|
| Áp lực làm việc (Working Pressure) | 300 psi (20.7 bar) WOG Non-Shock (Nước, Dầu, Khí không va đập) 150 psi (10.3 bar) Hơi nước bão hòa (Saturated Steam) |
| Áp lực thử nghiệm thân van (Shell Test) | 450 psi (31 bar) Thủy lực (Hydrostatic) |
| Áp lực thử nghiệm ghế van (Seat Test) | 330 psi (22.7 bar) Thủy lực (Hydrostatic) 80 psi (5.5 bar) Khí nén (Air) |
Van GSCV được chế tạo từ các vật liệu kim loại màu cao cấp, đảm bảo khả năng chống ăn mòn vượt trội trong môi trường nước sạch, nước biển và các dung dịch hóa chất nhẹ:
| Bộ phận | Vật liệu | Tiêu chuẩn ASTM | Tiêu chuẩn EN |
|---|---|---|---|
| Thân van (Body) | Đồng (Bronze / Gunmetal) | B62 C83600 | 1400 LG2 |
| Nắp van (Cap) | Đồng (Bronze / Gunmetal) | B62 C83600 | 1400 LG2 |
| Đĩa van (Disc) | Đồng thau (Brass) | B124 C38800 | 2874 CZ122 |
| Chốt bản lề (Hinge Pin) | Thanh đồng thau (Brass Rod) | B124 C38800 | 2874 CZ122 |
| Gioăng làm kín (Gasket) | Tấm không chứa amiăng (Non-Asbestos Sheet) | - | - |
Bảng tra kích thước chiều dài (L) và chiều cao (H) giúp kỹ sư M&E tính toán chính xác không gian lắp đặt:
| Kích thước (Size) | Chiều dài L | Chiều cao H | ||
|---|---|---|---|---|
| mm | inch | mm | inch | |
| 15 mm (1/2") | 58 | 2.3 | 37 | 1.5 |
| 20 mm (3/4") | 66 | 2.6 | 43 | 1.7 |
| 25 mm (1") | 76 | 3.0 | 49 | 1.9 |
| 32 mm (1-1/4") | 88 | 3.5 | 57.5 | 2.3 |
| 40 mm (1-1/2") | 96 | 3.8 | 63 | 2.5 |
| 50 mm (2") | 112 | 4.4 | 72 | 2.8 |
| 65 mm (2-1/2") | 136 | 5.4 | 85 | 3.3 |
| 80 mm (3") | 147 | 5.8 | 93 | 3.7 |
| 100 mm (4") | 180 | 7.1 | 110 | 4.3 |
Van một chiều lá lật Tozen GSCV hoạt động hoàn toàn tự động dựa trên nguyên lý chênh lệch áp suất và trọng lực. Khi máy bơm hoạt động, áp lực dòng lưu chất chảy thuận chiều sẽ đẩy đĩa van (Disc) quay quanh chốt bản lề (Hinge Pin) để mở ra, cho phép dòng chảy đi qua với tổn thất áp suất rất nhỏ.
Khi máy bơm dừng hoặc dòng chảy có xu hướng đảo chiều, áp lực ngược kết hợp với trọng lượng của đĩa van sẽ kéo đĩa van sập xuống, ép sát vào ghế van (Integral Seat) để tạo ra lớp làm kín, ngăn không cho dòng lưu chất quay trở lại. Nhờ thiết kế đĩa lật và kết cấu đồng đúc nguyên khối, van GSCV hoạt động rất bền bỉ, ít bị kẹt và dễ dàng vệ sinh khi tháo nắp van.
Đối với các hệ thống đường ống có kích thước lớn hơn hoặc yêu cầu áp lực cao, quý khách nên tham khảo thêm dòng van một chiều Tozen CCV-B và van một chiều Tozen CCV-D sử dụng kết nối mặt bích.
Nhờ thiết kế nắp ren (Screwed Cap) thông minh, việc bảo trì van GSCV rất dễ dàng. Khi cần vệ sinh hoặc kiểm tra đĩa van, kỹ thuật viên chỉ cần khóa đường ống, tháo nắp van bằng cờ lê, sau đó có thể lấy đĩa van và chốt bản lề ra ngoài để kiểm tra độ mài mòn, cặn bẩn mà không cần phải cắt hoặc tháo rời toàn bộ van khỏi đường ống.
Van một chiều lá lật Tozen GSCV bằng đồng là giải pháp kinh tế và bền vững cho các hệ thống đường ống ren có quy mô nhỏ và vừa. Với lợi thế về vật liệu đồng chống ăn mòn, sản phẩm mang lại tuổi thọ vượt trội so với các loại van gang thông thường.
