Van bướm Lye mặt bích (Double Flanged Butterfly Valve) là dòng van công nghiệp được sản xuất bởi LYE Manufacturing Sdn Bhd tại Malaysia, thuộc tập đoàn Engtex Group Berhad. Sản phẩm được thiết kế với thân van đúc liền hai vành mặt bích vững chắc, phù hợp cho các tuyến ống kích thước trung bình đến cực lớn trong ngành cấp thoát nước, trạm bơm, phòng cháy chữa cháy và HVAC. Với tiêu chuẩn thiết kế BS EN 593, mặt bích EN 1092-2, van bướm Lye mặt bích đáp ứng yêu cầu khắt khe của các dự án vốn ngân sách và FDI tại Việt Nam.
LYE Manufacturing Sdn Bhd là nhà sản xuất van công nghiệp uy tín tại Malaysia, trực thuộc Engtex Group Berhad – tập đoàn niêm yết trên sàn chứng khoán Malaysia. Nhà máy đạt chứng nhận hệ thống quản lý chất lượng ISO 9001:2015, sản phẩm được thiết kế và chế tạo theo tiêu chuẩn BS EN 593, kiểm tra thử nghiệm theo EN 1092-2 và đạt chứng nhận SIRIM. Nhờ đó, van bướm Lye mặt bích dễ dàng được nghiệm thu tại các công trình cấp thoát nước, PCCC và HVAC trên toàn quốc.
Dưới đây là bảng thông số kỹ thuật chi tiết theo catalog chính hãng của LYE Manufacturing Sdn Bhd:
| Thông số | Chi tiết |
|---|---|
| Kích cỡ (Size) | DN50 – DN1200 (2" – 48") |
| Kiểu kết nối | Hai mặt bích đúc liền thân (Double Flanged) |
| Tiêu chuẩn mặt bích | BS 4504 PN10/PN16, EN 1092-2; tùy chọn JIS 10K / ANSI Class 150 |
| Áp suất làm việc | PN10 / PN16 (Áp suất thử thân: 24 bar, thử kín: 17.6 bar) |
| Vật liệu thân van (Body) | Gang cầu Ductile Iron EN-GJS-500-7 / GGG50, sơn phủ Epoxy tĩnh điện dày tối thiểu 250 micron |
| Vật liệu đĩa van (Disc) | Inox 304 / Inox 316 (CF8/CF8M) hoặc gang cầu bọc cao su EPDM / mạ Niken |
| Trục van (Stem) | Thép không gỉ Inox 410 / 304 / 316 |
| Gioăng làm kín (Seat) | Cao su EPDM tiêu chuẩn nước sạch, tùy chọn NBR hoặc PTFE |
| Nhiệt độ làm việc | -10°C đến 80°C (tối đa 120°C tùy vật liệu gioăng) |
| Chiều dài lắp đặt (Face-to-Face) | Theo tiêu chuẩn EN 558 Series 13 hoặc Series 14 |
| Kiểu vận hành | Tay quay vô lăng hộp số (Gearbox), tay gạt cho size nhỏ, bộ truyền động điện hoặc khí nén |
Bạn cần bản vẽ CAD / Catalog thông số kích thước Face-to-Face của van bướm Lye mặt bích để trình duyệt mẫu? Tải Catalog & Nhận Báo Giá Nhanh
Thân van được đúc nguyên khối từ gang cầu GGG50 theo tiêu chuẩn EN 593, với hai vành mặt bích liền thân tạo độ cứng vững cơ học cao. Bề mặt trong và ngoài được phủ lớp sơn Epoxy tĩnh điện dày tối thiểu 250 micron, chống ăn mòn hiệu quả trong môi trường nước sạch, nước thải và hóa chất nhẹ. Kết cấu đúc liền giúp van chịu được tải trọng đường ống và rung chấn thủy lực tốt hơn so với kiểu kẹp Wafer.
Đĩa van được thiết kế dạng khí động học giúp giảm tổn thất áp suất khi van mở hoàn toàn. Trục van kết nối chắc chắn với đĩa van bằng chốt côn chịu lực xoắn lớn hoặc thiết kế không dùng chốt (pinless) tùy model. Gioăng EPDM được lưu hóa định hình, ôm khít vành mặt bích và thân van, đảm bảo độ kín tuyệt đối hai chiều, không rò rỉ ngay cả khi chịu áp lực PN16.
Dòng van bướm mặt bích Lye thường được trang bị hộp số trục vít – bánh vít (Worm Gearbox) có chỉ thị vị trí đóng/mở rõ ràng. Hộp số giảm tốc giúp vận hành nhẹ nhàng ở dải áp lực PN16 và kích cỡ lớn từ DN80 đến DN1200, đồng thời hạn chế hiện tượng búa nước khi đóng mở. Với các size nhỏ hơn, tay gạt 90 độ có thể được sử dụng để thao tác nhanh.
Đây là dòng phổ biến nhất trong gia đình van bướm mặt bích Lye, áp dụng cho kích cỡ từ DN80 đến DN1200. Hộp số giảm tốc trợ lực giúp đóng mở êm, kiểm soát tốc độ đóng van, giảm nguy cơ búa nước trên tuyến ống áp lực cao. Đây là lựa chọn tiêu chuẩn cho trạm bơm, tuyến ống truyền tải và hệ thống PCCC.

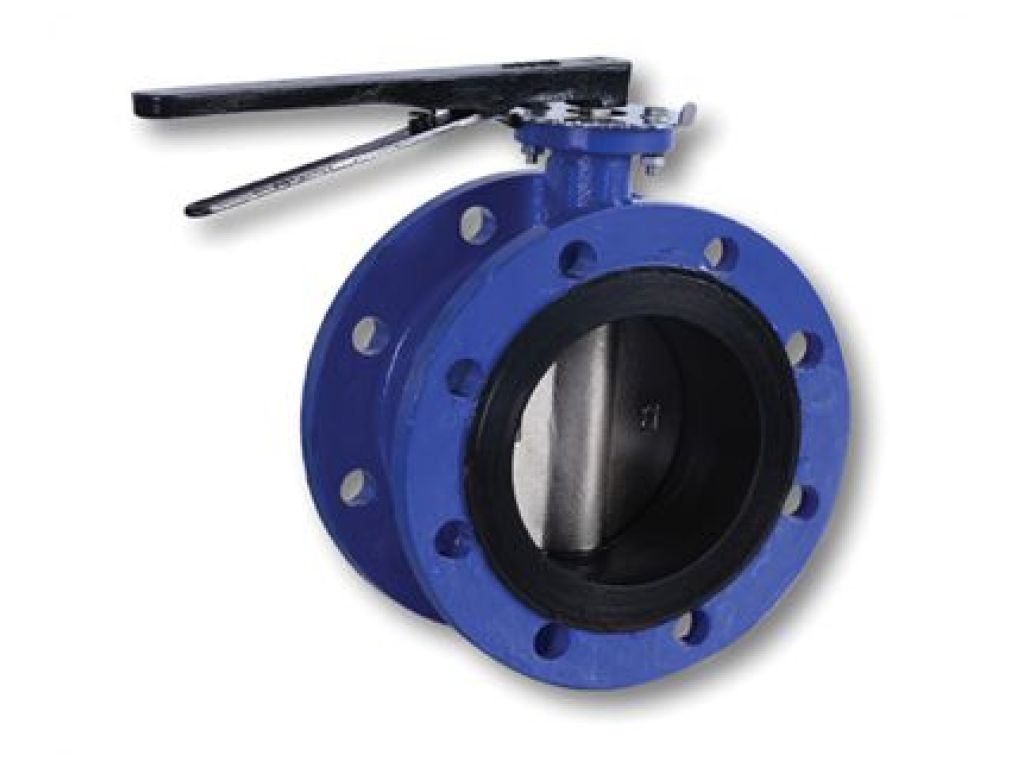

Dòng tay gạt được sử dụng cho các kích cỡ nhỏ từ DN50 đến DN150, tại các vị trí cần thao tác đóng/mở gạt 90 độ tức thì. Tay gạt có lẫy hãm đa góc độ, cho phép cố định van ở trạng thái đóng hoàn toàn, mở hoàn toàn hoặc điều tiết lưu lượng.
Đối với các hệ thống tự động hóa như nhà máy xử lý nước, trạm bơm thông minh, van bướm Lye mặt bích có thể được trang bị bộ truyền động điện hoặc khí nén. Bộ điều khiển hỗ trợ tín hiệu ON/OFF hoặc tuyến tính 4–20mA, cho phép giám sát và điều khiển từ xa qua hệ thống SCADA.
Van bướm Lye mặt bích sở hữu nhiều ưu điểm vượt trội so với các kiểu kết nối khác:
Các ứng dụng tiêu biểu bao gồm:
Bảng so sánh dưới đây giúp kỹ sư và nhà thầu lựa chọn kiểu kết nối phù hợp với từng vị trí tuyến ống:
| Tiêu chí | Van bướm Lye mặt bích (Double Flanged) | Van bướm Lye nối Lug | Van bướm Lye nối Wafer |
|---|---|---|---|
| Kết cấu thân | Đúc liền hai vành mặt bích | Tai bích có lỗ taro ren | Thân kẹp giữa hai mặt bích |
| Dải kích cỡ tiêu chuẩn | DN50 – DN1200 | DN50 – DN300 | DN50 – DN300 |
| Khả năng chịu áp / rung động | Rất cao | Trung bình khá | Trung bình |
| Lắp cuối tuyến ống | Có | Có | Không khuyến nghị |
| Thời gian thi công | Trung bình | Nhanh | Nhanh nhất |
| Chi phí đầu tư | Cao nhất | Trung bình | Thấp nhất |
Khuyến nghị lựa chọn thực tế: tuyến ống chính áp lực cao, kích thước lớn nên dùng van bướm mặt bích; nhánh ống cần bảo trì cục bộ dùng van nối Lug; nhánh phụ hoặc vị trí không yêu cầu bảo trì đặc biệt có thể dùng van nối Wafer để tối ưu chi phí.
Cần kiểm tra tồn kho theo size dự án hoặc tư vấn chọn đĩa Inox 304/316 phù hợp môi chất? Gửi Danh Mục Vật Tư (BOQ) Qua Zalo
Để đảm bảo van hoạt động ổn định và không hư hỏng gioăng, cần tuân thủ các bước lắp đặt chuẩn kỹ thuật sau:
Giá van bướm Lye mặt bích phụ thuộc vào các yếu tố: kích cỡ DN, vật liệu đĩa van (gang hoặc inox 304/316), kiểu vận hành (tay quay hộp số, tay gạt, điều khiển điện/khí nén) và số lượng đặt hàng. Để nhận báo giá chính xác và nhanh chóng, quý khách vui lòng cung cấp thông tin kích cỡ, vật liệu và tiêu chuẩn mặt bích của dự án.
Công Ty Cổ Phần Đầu Tư Xuất Nhập Khẩu Thiết Bị Công Nghiệp Sài Gòn cam kết cung cấp van bướm Lye nhập khẩu chính hãng từ Malaysia, đầy đủ chứng từ CO-CQ, tờ khai hải quan, bảo hành 12 đến 24 tháng và hỗ trợ vận chuyển tận chân công trình.
Báo giá Van bướm Lye mặt bích Malaysia chính hãng – Chiết khấu cao cho nhà thầu M&E & đại lý, đầy đủ CO-CQ, giao hàng tận chân công trình. Yêu Cầu Báo Giá Dự Án Ngay
Dòng van bướm Lye mặt bích có dải kích cỡ từ DN50 đến DN1200 (2 inch đến 48 inch), đáp ứng hầu hết nhu cầu của các công trình cấp thoát nước, PCCC và HVAC quy mô lớn.
Van bướm Lye mặt bích tiêu chuẩn sử dụng mặt bích BS 4504 PN10/PN16 và EN 1092-2. Tùy theo yêu cầu dự án, hãng có thể cung cấp tùy chọn mặt bích JIS 10K hoặc ANSI Class 150. Cần xác định rõ tiêu chuẩn bích trên đường ống khi đặt hàng.
Nên dùng van bướm 2 mặt bích cho tuyến ống chính có áp lực cao, kích thước lớn, yêu cầu độ ổn định cơ học và chịu rung động tốt. Van bướm kẹp Wafer phù hợp cho nhánh phụ, không gian hẹp và không yêu cầu bảo trì đặc biệt.
Không cần nếu bề mặt gioăng của van đã có gờ làm kín tích hợp. Việc thêm gioăng đệm phụ có thể gây cấn, làm lệch đĩa van hoặc giảm hiệu quả làm kín. Chỉ sử dụng gioăng đệm khi bề mặt mặt bích đường ống bị xước hoặc không đảm bảo độ phẳng theo yêu cầu kỹ thuật.
Van bướm Lye chính hãng có logo LYE đúc nổi trên thân van, tem nhãn xuất xứ Malaysia, số serial và mã sản phẩm rõ ràng. Đi kèm là bộ chứng từ CO-CQ, packing list và catalog gốc từ nhà sản xuất LYE Manufacturing Sdn Bhd.
