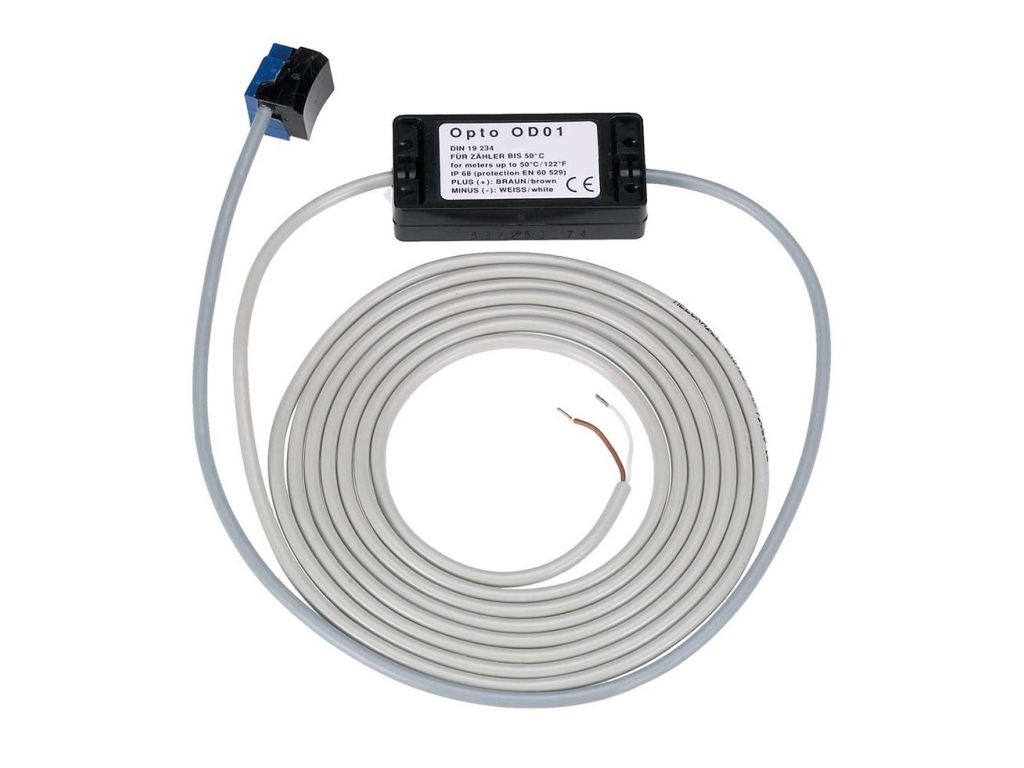

Dây xung đồng hồ Sensus OD Pulser cho đồng hồ nước WPD WS WP-QF

Dây xung đồng hồ Sensus OD (OD Pulser) là một phụ kiện kỹ thuật (accessory) chuyên dụng, không phải là một model đồng hồ nước độc lập. Thiết bị này đóng vai trò là "cầu nối" quan trọng để chuyển đổi các dòng đồng hồ nước dạng cơ thuần túy của Sensus sang dạng đồng hồ có khả năng xuất tín hiệu điện tử. Đối với các kỹ sư vận hành hệ thống cấp thoát nước, quản lý tòa nhà (BMS) hay các nhà máy sản xuất, việc sử dụng OD Pulser là giải pháp tối ưu để thực hiện việc giám sát lưu lượng nước từ xa mà không cần thay thế toàn bộ hệ thống đồng hồ hiện có. Sản phẩm thường được lắp đặt bổ sung cho các dòng đồng hồ nước Sensus nổi tiếng như WPD, WS-Dynamic, WP-QF.

Tại Công Ty CP ĐT XNK Thiết Bị Công Nghiệp Sài Gòn (TBCNSG), chúng tôi đã có hơn 10 năm kinh nghiệm cung cấp và tư vấn các giải pháp đo lường lưu lượng. Qua quá trình triển khai thực tế, chúng tôi nhận thấy Dây xung Sensus OD là phụ kiện có độ bền cực cao, khả năng chống nhiễu tốt và đặc biệt tương thích hoàn hảo với các hệ thống PLC, SCADA, Data Logger hoặc các bộ đọc chỉ số từ xa (AMR/AMI). Việc lắp đặt thêm bộ phát xung này giúp doanh nghiệp tự động hóa hoàn toàn quy trình ghi chép chỉ số nước, loại bỏ sai sót do con người và hỗ trợ quản lý thất thoát nước hiệu quả.

Tổng quan về thương hiệu Sensus và dòng phụ kiện OD Pulser

Sensus là một thương hiệu thuộc tập đoàn Xylem (Hoa Kỳ), nổi tiếng toàn cầu với các giải pháp đo lường thông minh. Các sản phẩm của Sensus, đặc biệt là dòng đồng hồ nước thân gang nối bích, luôn được đánh giá cao về độ chính xác (Cấp B hoặc Cấp C) và tuổi thọ. Tuy nhiên, để đáp ứng xu hướng IOT và Công nghiệp 4.0, các đồng hồ cơ cần một thiết bị trung gian để truyền dữ liệu về trung tâm điều khiển, và đó chính là lúc OD Pulser phát huy tác dụng.

Khác với các dòng cảm biến điện từ phức tạp, Dây xung Sensus OD hoạt động dựa trên nguyên lý tiếp điểm lưỡi gà (Reed Switch) hoặc cảm biến quang học tùy phiên bản. Khi các bánh răng trong đồng hồ quay, một nam châm được tích hợp sẵn trên mặt số sẽ kích hoạt cảm biến bên trong OD Pulser, tạo ra các xung điện (Pulse). Tần số xung này tỷ lệ thuận với lưu lượng nước chảy qua, ví dụ: 1 xung tương ứng với 100 lít hoặc 1000 lít nước.

Thông số kỹ thuật chi tiết của Dây xung đồng hồ Sensus OD

Việc nắm vững các thông số kỹ thuật là điều kiện tiên quyết để kết nối thiết bị vào hệ thống điều khiển một cách an toàn. Dưới đây là bảng thông số kỹ thuật tiêu chuẩn của dòng OD Pulser mà TBCNSG đang phân phối:

Cấu tạo và bản vẽ kích thước (Dimensional Drawing)

Thiết kế của OD Pulser rất nhỏ gọn với lớp vỏ nhựa ABS cao cấp, chịu được va đập và môi trường ẩm ướt trong các hố đồng hồ. Mặt dưới của thiết bị có các ngàm khớp vừa khít với vị trí chờ trên mặt số của đồng hồ Sensus WPD hoặc WS.

Về mặt đấu nối, dây xung thường có 2 hoặc 3 lõi dây màu khác nhau. Việc đấu nối cực kỳ đơn giản: một dây là tín hiệu chung (Common), một dây là tín hiệu xung (Signal). Khi lắp đặt, kỹ sư chỉ cần tháo nắp nhựa bảo vệ trên mặt đồng hồ và gắn bộ OD vào đúng vị trí "Pulse" đã được hãng thiết kế sẵn. Không cần phải tháo rời đồng hồ hay can thiệp vào bộ máy cơ khí, giúp giữ nguyên kẹp chì và tính pháp lý của thiết bị đo.

Ứng dụng thực tế và đánh giá từ chuyên gia TBCNSG

Trong suốt những năm qua, TBCNSG đã cung cấp hàng nghìn bộ Dây xung đồng hồ Sensus OD cho các dự án lớn nhỏ. Một ví dụ điển hình là dự án nâng cấp hệ thống giám sát nước thải tại một Nhà máy sản xuất linh kiện điện tử ở KCN VSIP II, Bình Dương. Tại đây, khách hàng sử dụng các đồng hồ Sensus WPD DN150 để đo lưu lượng tổng. Trước đây, nhân viên phải đi ghi chỉ số thủ công hàng ngày. Sau khi lắp thêm OD Pulser và kết nối về bộ Data Logger truyền dữ liệu qua sóng GSM, toàn bộ dữ liệu đã được cập nhật theo thời gian thực lên phần mềm quản lý của nhà máy.

Quan điểm của chúng tôi: So với các giải pháp thay thế bằng đồng hồ điện từ (Electromagnetic Flowmeter) có chi phí rất cao, việc kết hợp đồng hồ cơ Sensus với dây xung OD là một lựa chọn "ngon - bổ - rẻ". Nó mang lại độ tin cậy của một thiết bị cơ khí bền bỉ và sự tiện lợi của công nghệ số. Phản hồi từ các chủ đầu tư tại TP. Hồ Chí Minh, Đồng Nai và Vũng Tàu đều cho thấy thiết bị hoạt động ổn định, ít khi xảy ra tình trạng mất xung hay nhiễu tín hiệu nếu được thi công đúng kỹ thuật.

Hướng dẫn lắp đặt và cấu hình tín hiệu xung

Việc lắp đặt Dây xung Sensus OD rất đơn giản nhưng cần sự tỉ mỉ để đảm bảo tín hiệu truyền đi chính xác:

• Bước 1: Kiểm tra model đồng hồ nước Sensus hiện tại (WPD, WS, WP-QF) để chọn đúng loại OD Pulser tương thích (OD 01 cho nước lạnh, OD 02 cho nước nóng, hoặc các dòng HRI nếu đồng hồ đời mới).
• Bước 2: Vệ sinh sạch sẽ bề mặt vị trí lắp đặt trên mặt số đồng hồ. Tháo nắp che bụi bằng nhựa.
• Bước 3: Đặt bộ OD Pulser vào đúng khớp. Bạn sẽ nghe một tiếng "cạch" nhẹ khi các ngàm nhựa vào đúng vị trí.
• Bước 4: Đấu nối dây tín hiệu vào bộ đọc. Lưu ý sơ đồ màu dây: Thông thường dây Trắng/Nâu là tiếp điểm xung.
• Bước 5: Cấu hình hệ số nhân trên PLC hoặc phần mềm. Ví dụ: Nếu đồng hồ quy định 1 xung = 100 lít, thì trong chương trình điều khiển, mỗi khi nhận được 1 tín hiệu cạnh lên, giá trị tổng lưu lượng sẽ cộng thêm 0.1 m3.

Tìm hiểu thêm về tín hiệu xung là gì? để hiểu rõ hơn về cách thức hoạt động của các cảm biến dạng Reed Switch trong công nghiệp đo lường.

So sánh Sensus OD Pulser và Sensus HRI-Mei

Nhiều khách hàng thường nhầm lẫn giữa dòng OD và dòng HRI. Dưới đây là sự khác biệt cơ bản:

• Dòng OD (Optical/Disk): Thường sử dụng tiếp điểm lưỡi gà (Reed Switch), giá thành rẻ, phù hợp cho các ứng dụng đếm xung đơn giản. Tuy nhiên, nó có thể bị ảnh hưởng bởi từ trường mạnh bên ngoài.
• Dòng HRI (High Resolution Interface): Sử dụng cảm biến cảm ứng (Inductive), không bị ảnh hưởng bởi từ trường, có khả năng phát hiện chiều dòng chảy (ngược/xuôi) và có độ phân giải xung cao hơn nhiều. HRI thường dùng cho các dòng đồng hồ Sensus đời mới có tích hợp đĩa cảm ứng.

Tùy vào ngân sách và yêu cầu kỹ thuật của hệ thống BMS hay SCADA, đội ngũ kỹ thuật của TBCNSG sẽ tư vấn cho bạn model phù hợp nhất để tối ưu chi phí.

Tại sao nên mua Dây xung Sensus OD tại TBCNSG?

Công Ty CP ĐT XNK Thiết Bị Công Nghiệp Sài Gòn tự hào là đơn vị uy tín hàng đầu trong lĩnh vực cung cấp thiết bị vật tư ngành nước. Khi mua sản phẩm OD Pulser tại hệ thống của chúng tôi, quý khách hàng sẽ nhận được:

• Cam kết chính hãng: Sản phẩm nhập khẩu trực tiếp từ Sensus (Xylem), đầy đủ chứng chỉ CO (Certificate of Origin) và CQ (Certificate of Quality).
• Hàng sẵn kho: Chúng tôi luôn dự phòng số lượng lớn các dòng OD 01, OD 03 để phục vụ nhu cầu thay thế, lắp đặt gấp của các nhà máy tại khu vực phía Nam và trên toàn quốc.
• Hỗ trợ kỹ thuật chuyên sâu: Không chỉ bán sản phẩm, kỹ thuật viên của TBCNSG sẵn sàng hỗ trợ từ xa hoặc trực tiếp hướng dẫn đấu nối vào PLC, đảm bảo hệ thống vận hành trơn tru.
• Bảo hành chu đáo: Chính sách bảo hành 12 tháng theo tiêu chuẩn nhà sản xuất, lỗi 1 đổi 1 nếu do nhà sản xuất.

Yêu cầu báo giá và tài liệu kỹ thuật (Datasheet)

Quý khách hàng, nhà thầu hoặc đơn vị quản lý dự án có nhu cầu nhận báo giá cạnh tranh cho sản phẩm Dây xung đồng hồ Sensus OD vui lòng liên hệ trực tiếp với phòng kinh doanh của TBCNSG. Chúng tôi cung cấp mức chiết khấu hấp dẫn cho các đơn hàng số lượng lớn và các dự án khu công nghiệp.

Ngoài ra, chúng tôi cung cấp đầy đủ tài liệu Datasheet PDF, hướng dẫn đấu nối chi tiết cho từng dòng đồng hồ. Mọi yêu cầu hỗ trợ lắp đặt tại nhà máy ở các khu vực như Hải Phòng, Đà Nẵng, Đồng Nai, hay TP.HCM đều được chúng tôi đáp ứng nhanh chóng thông qua mạng lưới kỹ thuật viên rộng khắp.
