Đồng hồ áp suất General
- Giá bán: Liên hệ nhận báo giá
- Danh mục: Đồng hồ áp suất
- Thương hiệu: General
- Bảo hành: Có
- Hỗ trợ giao hàng: Có
Thông tin sản phẩm
Đồng hồ đo áp suất General là một loại thiết bị đo lường được sử dụng để đo áp suất chất lỏng hoặc khí. Đồng hồ này được sản xuất bởi General, một nhà sản xuất thiết bị đo lường hàng đầu thế giới.
Cấu tạo
Đồng hồ đo áp suất General có cấu tạo gồm các bộ phận chính sau:
- Vỏ đồng hồ: Vỏ đồng hồ được làm từ vật liệu bền chắc, chống ăn mòn, có khả năng chịu nhiệt cao.
- Mặt đồng hồ: Mặt đồng hồ được làm từ kính hoặc nhựa chịu lực, có thang đo áp suất rõ ràng.
- Kim chỉ thị: Kim chỉ thị được làm từ kim loại hoặc nhựa, có khả năng di chuyển linh hoạt theo áp suất của chất lỏng hoặc khí.
- Cụm Cảm biến áp suất: Cụm cảm biến áp suất là bộ phận quan trọng nhất của đồng hồ đo áp suất, có nhiệm vụ biến đổi áp suất của chất lỏng hoặc khí thành tín hiệu điện.
Nguyên lý hoạt động
Đồng hồ đo áp suất General hoạt động dựa trên nguyên lý biến dạng của ống Bourdon. Ống Bourdon là một ống hình chữ U được làm từ kim loại có độ đàn hồi cao. Khi chất lỏng hoặc khí tác động lên một đầu của ống Bourdon, ống sẽ bị biến dạng. Sự biến dạng của ống Bourdon sẽ được truyền qua một hệ thống bánh răng và đòn bẩy để làm quay kim chỉ thị trên mặt đồng hồ.
Thông số kỹ thuật
Đồng hồ đo áp suất General có nhiều loại với các thông số kỹ thuật khác nhau, phù hợp với nhiều ứng dụng đo áp suất khác nhau. Một số thông số kỹ thuật quan trọng của đồng hồ đo áp suất General bao gồm:
- Dải đo: Dải đo là khoảng cách giữa giá trị áp suất thấp nhất và giá trị áp suất cao nhất mà đồng hồ có thể đo được.
- Độ chính xác: Độ chính xác là sai số cho phép của đồng hồ khi đo áp suất.
- Nhiệt độ hoạt động: Nhiệt độ hoạt động là khoảng nhiệt độ mà đồng hồ có thể hoạt động bình thường.
- Môi trường sử dụng: Đồng hồ đo áp suất General có thể được sử dụng trong nhiều môi trường khác nhau, bao gồm môi trường bình thường, môi trường ăn mòn, môi trường có độ ẩm cao,...
Ứng dụng
Đồng hồ đo áp suất General được ứng dụng rộng rãi trong nhiều lĩnh vực khác nhau, bao gồm:
- Công nghiệp sản xuất: Đồng hồ đo áp suất General được sử dụng để đo áp suất của chất lỏng hoặc khí trong các quá trình sản xuất, chẳng hạn như đo áp suất của nước trong hệ thống cấp thoát nước, đo áp suất của dầu trong hệ thống thủy lực,...
- Công nghiệp xây dựng: Đồng hồ đo áp suất General được sử dụng để đo áp suất của chất lỏng hoặc khí trong các công trình xây dựng, chẳng hạn như đo áp suất của nước trong hệ thống cấp thoát nước, đo áp suất của khí trong hệ thống ống dẫn khí,...
- Công nghiệp vận tải: Đồng hồ đo áp suất General được sử dụng để đo áp suất của chất lỏng hoặc khí trong các phương tiện vận tải, chẳng hạn như đo áp suất của dầu trong động cơ, đo áp suất của khí trong hệ thống phanh,...
Bảo dưỡng
Để đảm bảo đồng hồ đo áp suất General hoạt động chính xác và bền bỉ, cần thực hiện bảo dưỡng định kỳ cho đồng hồ. Các công việc bảo dưỡng cần thực hiện bao gồm:
- Kiểm tra độ chính xác của đồng hồ: Kiểm tra độ chính xác của đồng hồ bằng cách so sánh kết quả đo của đồng hồ với kết quả đo của một đồng hồ chuẩn.
- Làm sạch đồng hồ: Lau chùi đồng hồ bằng khăn mềm để loại bỏ bụi bẩn và dầu mỡ.
- Kiểm tra các bộ phận của đồng hồ: Kiểm tra các bộ phận của đồng hồ xem có bị hư hỏng hay không. Nếu có, cần thay thế các bộ phận bị hư hỏng.
Bảo quản
Để bảo quản đồng hồ đo áp suất General trong thời gian dài mà không bị hư hỏng, cần lưu ý những điều sau:
- Bảo quản đồng hồ ở nơi khô ráo, thoáng mát.
- Không để đồng hồ tiếp xúc với hóa chất hoặc dung môi.
- Không để đồng hồ chịu va đập mạnh.
Các loại đồng hồ áp suất hiệu General
Các loại đồng hồ áp suất của General có bán tại TBCNSG

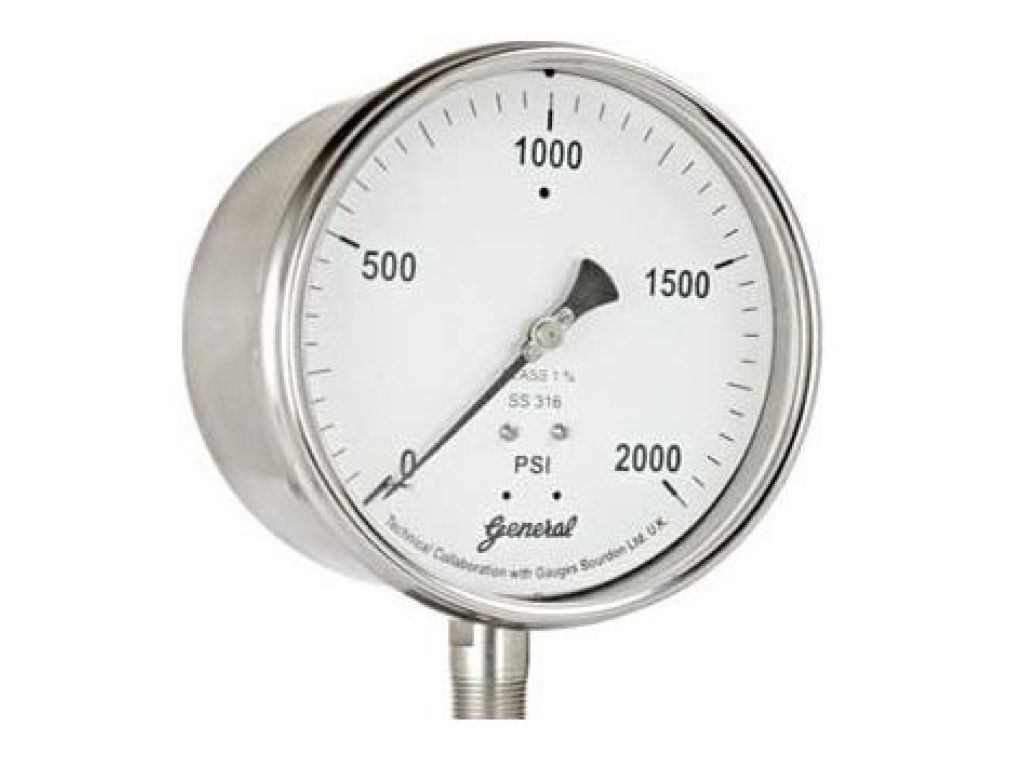

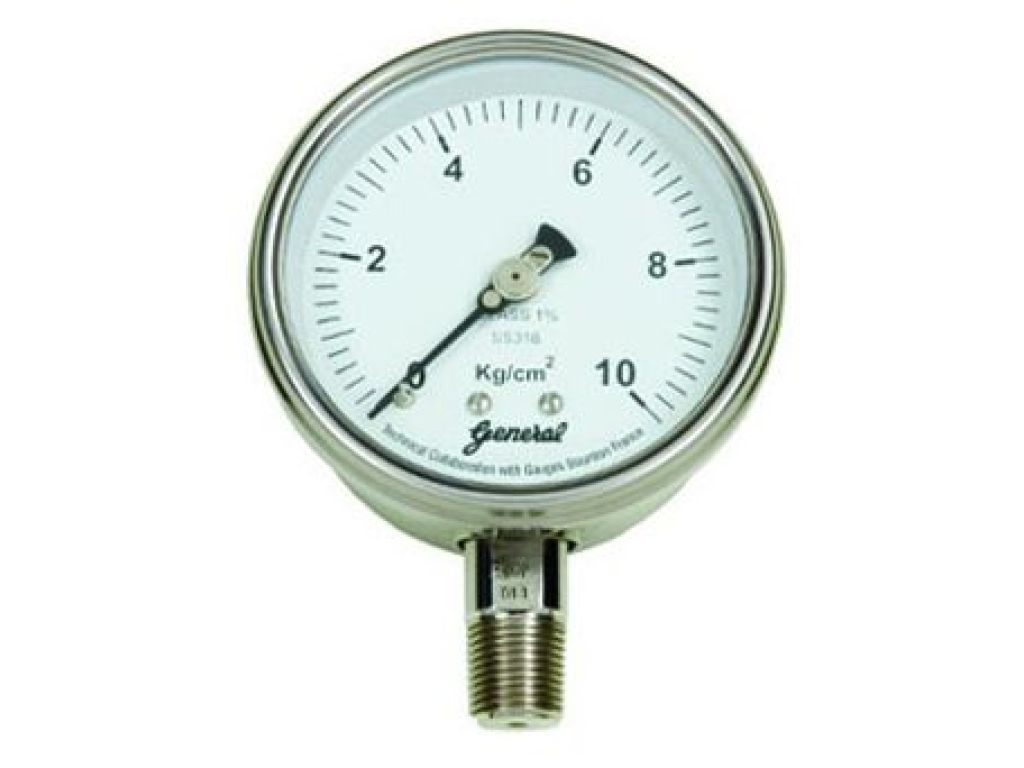

Đồng hồ áp suất General BSPG LFBSPG
Đồng hồ áp suất General BSPG LFBSPG – Pressure Gauge độ chính xác cao. Sản phẩm có 2 model là:
- BSPG (Không Dầu)
- LFBSPG (Có Dầu)
Thông số đồng hồ áp suất General BSPG LFBSPG
Compliance to latest EN - 837 Standard
Range: (-) to 16000 kg / cm2
Bourdon in SS316 Tias standard, providing better Mechanical properties guaranteeing repeatability & accuracy
Accuracy ± 1% ( Standard ) ± 0.5% FSD on request
Unit of measurement - kg / cm2, bar, PSI, kPa, MPa
Pressure Gauges intended for process industries such as chemicals, petro- chemicals, energy or gas industry, food processing, nuclear, etc
These pressure gauges have been designed to satisfy requirement to operate in aggressive environment

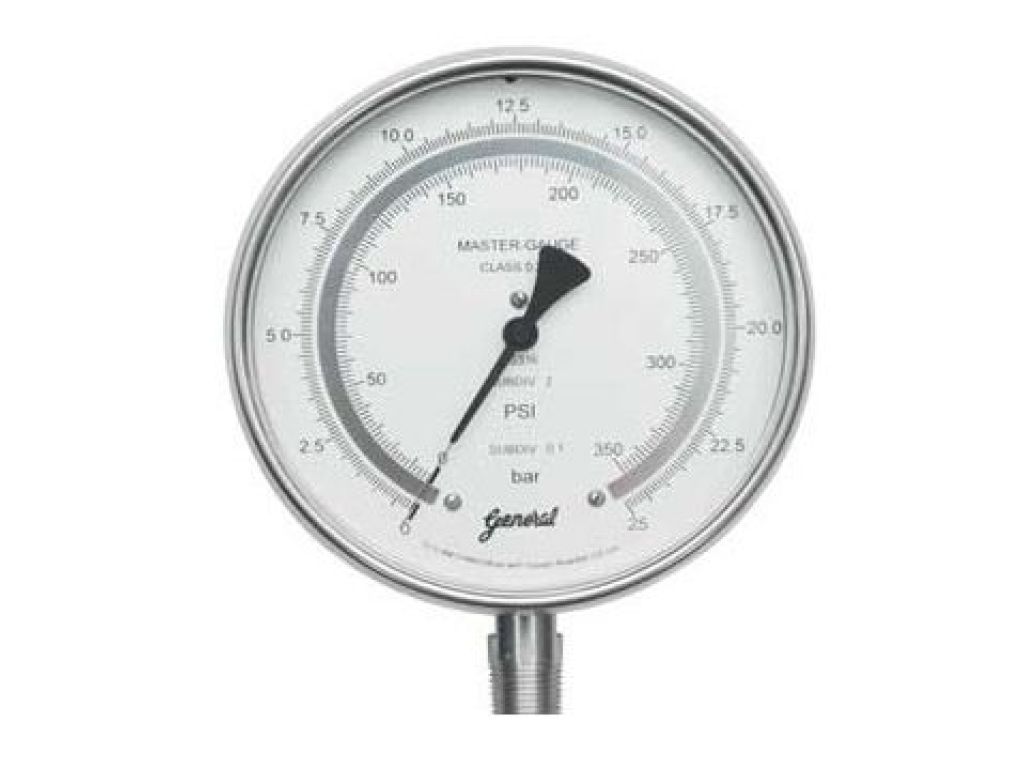

Đồng hồ áp suất General MAPG
Accuracy class ± 0.25% FSD
Rugged construction
1.2 fold over range capability of short durat ion
Traceability to National / International standard laboratory
Special carrying case (Woodan Box) with each gauge
| Specifications | |
| Ref. Standard | EN - 837 |
| Dial | Anti parallax mirror type, white with black markings |
| Case | SS304 / SS316 Weather proof to IP - 68 |
| Pointer | Balanced knife edge |
| Window | Instruments Glass |
| Measuring element | Bourdon in SS316 Ti |
| Movement | Precision brass, jewel bearings |
| Range | Minimum (-)1 to 3 kg/cm², Maximum 0 - 40 kg/cm² |
| Connection | 1/2" NPT (M), bottom or back eccentric in SS316 |
| Scale | bar(g), kg/cm2(g), psi(g) |
| Accuracy | ± 1% FSD (0.5% FSD on request) |
| Over Range | 1.2 times maximum rating for shor t duration |
| Temperature Suitability | (-) 20°C to 60°C , Media 60°C |
| Temperature Effect | Within ±0.25% FSD/10°C, when temperature changes from reference temperature of 20°C |
| Option | CE Atex Pressure Comparator Pressure Comparator consists of a hand operated Screw Pump,Reservoir for filling the System, Shut- off / Relieve Valves. Fluid Pressure is generated by operating the Screw Pump; and thepressure is made available at two test por ts - one for MasterGauge and the other for the Gauge under Test. After testing the pressure is released using Relief Valve. It is easy to operate andprovides maintenance free operation. Pointer Puller Fixer kit |
Đồng hồ áp suất General RCPG
Thích hợp để nhận các tín hiệu khí nén của các máy phát cấp và dòng chảy
Tuân theo EN-837 (Tiêu chuẩn) mới nhất
Phạm vi đầu vào: 0,2 đến 1kg / cm 2 hoặc 3 đến 15 psi
Độ chính xác ± 1% FSD (tiêu chuẩn), ± 0.5%, FSD theo yêu cầu
| Specifications | |
| Ref. standard | EN - 837 |
| Dial | 100 mm / 150 mm in aluminium, white background, black markings |
| Case | SS304 / SS316 with bayonet bezel |
| Protection | IP-68 (IS: 13947 part I / IEC: 60529) |
| Window | Safety glass (shatter proof / toughened glass) |
| Bourdon | SS316, SS316 Ti, SS316L |
| Socket | 22mm Square in SS316, SS316 Ti, SS316L |
| Movement | SS304, SS316 |
| Input Range | 0.2 to 1 kg/cm² or 3 to 15 PSI |
| Scale | 0 - 100% Linear or 0 - 10 sq. root or 0 - 100% sq. root |
| Connection | 1/2" NPT (M) as standard (other optional) |
| Accuracy | ± 1.0% FSD standard (± 0.5% FSD on request) |
| Over range | As per EN 837 |
| Zero adjustment | Micrometer Pointer |
| Blow out disc | Provided (on top) |
| Temperature Suitability | (-) 20°C to 60°C , Media 100°C |
| Temperature Effect | Within ±0.4% FSD/10°C, when temperature changes from reference temperature of 20°C (as per EN-837 standard) C |
| Optional | NACE Compliance CE ATEX |
Đồng hồ áp suất General SFBSPG / LFSFBSPG
Đồng hồ áp suất General BSPG LFBSPG – Pressure Gauge
SFBSPG (Không Dầu)
LFSFBSPG(Có Dầu)
Safety pattern
All SS Construction
These pressure Gauges are well suited for the process industries such as chemicals, petro chemicals, energy or gas industries, food processing, nuclear, etc
These Gauges have been provided with a solid baffle wall and blow out back which immediately releases the pressure in the enclosure in the event of an accidental rupture of the sensing element
| Specifications | |
| Ref.standard | EN837 |
| Dial | 100 mm / 150 mm, aluminium, white background, black markings |
| Case | SS304 / SS316 with bayonet bezel |
| Protection | Weatherproof to IP-68 (IS:13947 part I / IEC:60529) |
| Window | Safety glass (shatter proof / toughened glass) |
| Bourdon | SS316, SS316 Ti, SS316L, Monel |
| Socket | 22 mm Square in SS 316, SS316L, SS316 Ti, Monel |
| Movment | SS304, SS316 |
| Range | As per EN 837 (refer table-1) minimum span 0.6 kg/cm2, maximum 1600 kg/cm2g |
| Accuracy | ± 1% FSD (0.5% on request) |
| Over range | As per EN 837 |
| Suitability | (-) 20°C to 60°C (service temperature), Media 200°C |
| Zero adjustment | Micrometer Pointer |
| Blow out disc | Provided at back of Case |
| Temperature Effect | Within ±0.4% FSD/10°C, when temperature changes from reference temperature of 20°C (as per EN-837 standard) |
| Optional | NACE compliance Liquid filled case External Knob for zero setting IBR Cer tification Vacuum Protection CE Atex |
Đồng hồ áp suất General SFPHPG / LSPHPG
Đồng hồ áp suất General SFPHPG / LSPHPG có lớp bảo vệ chắc chắn quanh thân, Thích hợp dùng cho các môi trường khắc nghiệt, có tính ăn mòn cao.
- SFPHPG mặt không dầu
- LSPHPG mặt có dầu
General SFPHPG / LSPHPG safety pattern
Corrosion resistant Phenolic Case makes it suitable for corrosive environment
Available with Stainless Steel & Monel internals
These Gauges have been provided with a solid baffle wall and blow out back which immediately releases the pressur in the enclosure in the event of an accidental rupture of the sensing element.
| Specifications | |
| Ref.standard | EN837 |
| Dial | 100 mm / 150 mm, aluminium, white background, black markings |
| Case | SS304 / SS316 with bayonet bezel |
| Protection | Weatherproof to IP-68 (IS:13947 part I / IEC:60529) |
| Window | Safety glass (shatter proof / toughened glass) |
| Bourdon | SS316, SS316 Ti, SS316L, Monel |
| Socket | 22 mm Square in SS 316, SS316L, SS316 Ti, Monel |
| Movment | SS304, SS316 |
| Range | As per EN 837 (refer table-1) minimum span 0.6 kg/cm2, maximum 1600 kg/cm2g |
| Accuracy | ± 1% FSD (0.5% on request) |
| Over range | As per EN 837 |
| Suitability | (-) 20°C to 60°C (service temperature), Media 200°C |
| Zero adjustment | Micrometer Pointer |
| Blow out disc | Provided at back of Case |
| Temperature Effect | Within ±0.4% FSD/10°C, when temperature changes from reference temperature of 20°C (as per EN-837 standard) |
| Optional | NACE compliance Liquid filled case Vacuum Protection CE Atex |

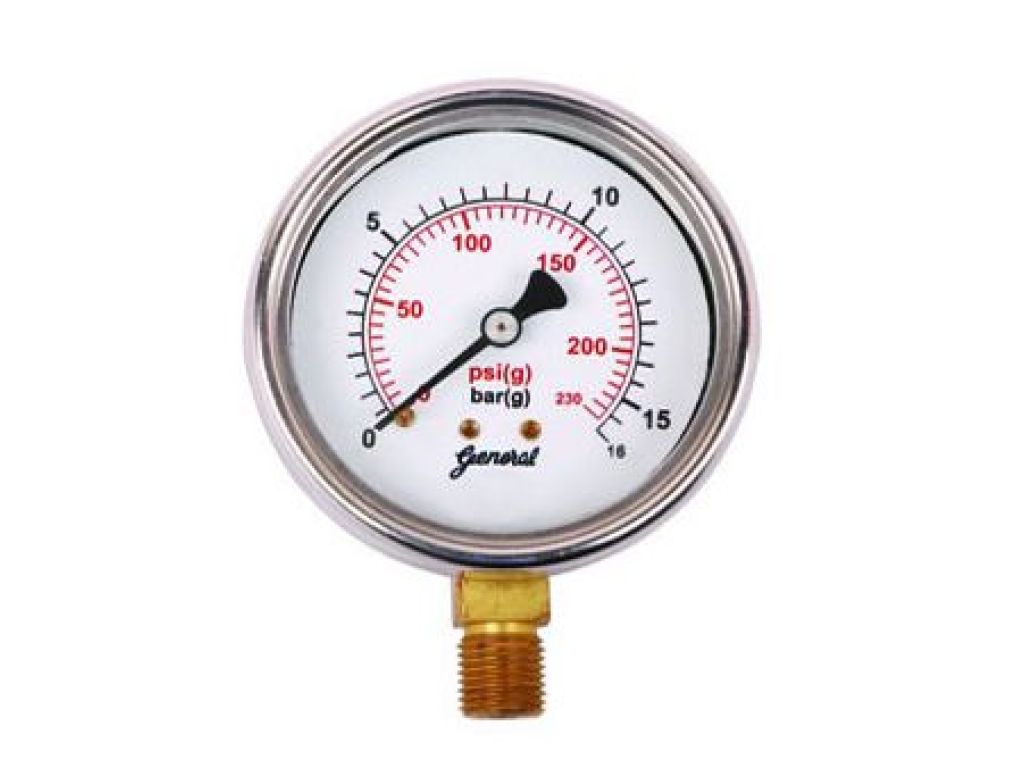

Đồng hồ áp suất General SPGB / LFSPGB chân đồng thau
Designed to fulfill most industrial requirements as well as commercial
Range: (-) 1 to 250 kg/cm2
Bourdon in Ph Bronze / Brass
Accuracy ± 2%FSD
Unite of Measurement - kg/cm2, bar, PSI
Small dial Pressure Gauges are developed for OEM applications in compressed gases, lubricating circuits, air filter fegulators, gas cylinders, etc.
| Specifications | |
| Dial | 40 mm / 50 mm / 63 mm in aluminium, white background, black markings |
| Case | Pressed Steel, epoxy painted black / SS304 |
| Bourdon | SS316 |
| Movement | Brass / SS304 |
| Range | Refer Table |
| Accuracy | ± 2% FSD |
| Over range | 125% FSD for ranges upto 100 kg/cm2 & 115% FSD for higher ranges |
| Blow out disc | Provided (on top) for 50mm & 63mm dials, 40mm Dial Not Applicable for 40 mm Dial |
| Temperature Suitability | Ambient (-)20°C to 60°C, Media 100°C |
| Temperature Effect | Within ±0.4% FSD/10°C, when temperature changes from reference temperature of 20°C (as per EN - 837 standard) |
| Optional | Glycerine filled case (in SS case of 50mm & 63mm only) Built in Snubber CE |
| Note | For availability ranges in different dial sizes, please refer table 5 |

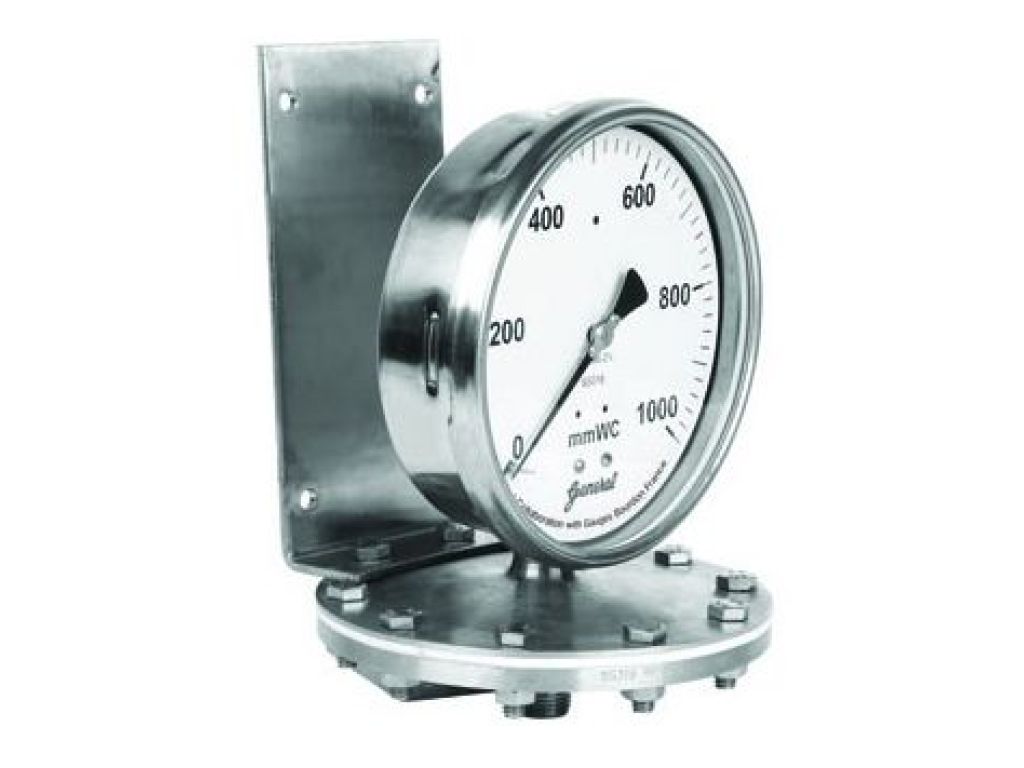

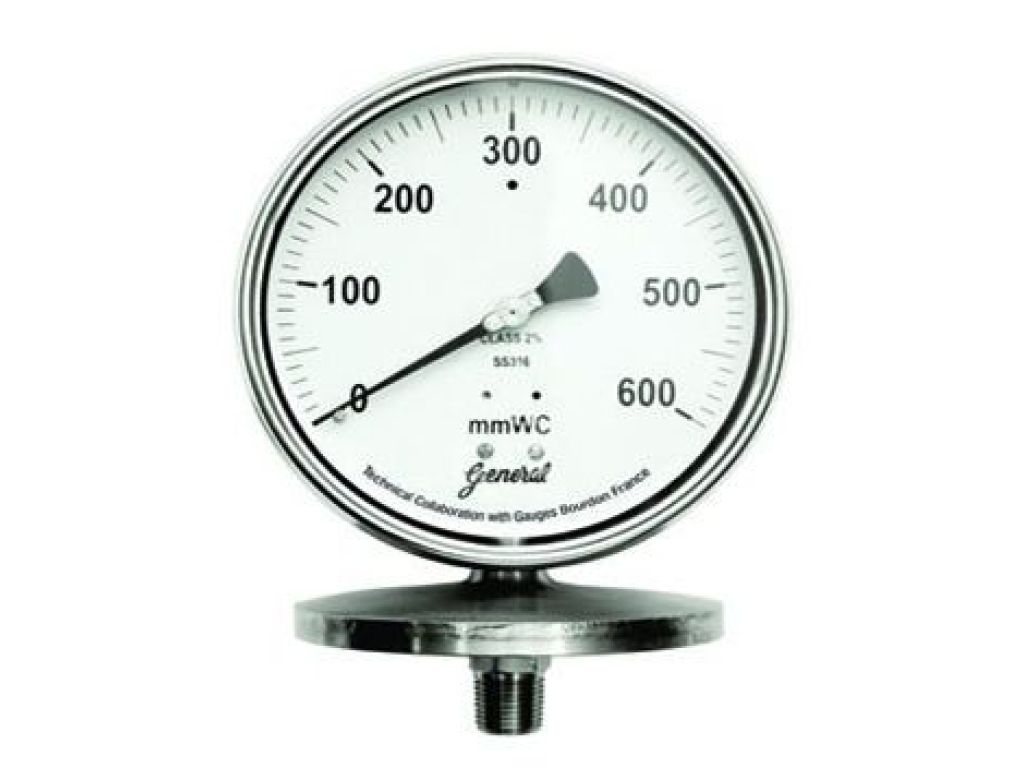

Đồng hồ áp suất màng General DSPG / LFDSPG / SFDSPG / LSDSPG
Compliance to latest EN - 837 standard
Range: (+) 10000 to (-) 10000 mmWc
All SS internals
Special design with in Gauges saver also available
| Specifications | |
| Ref. standard | EN837 |
| Dial | 100 mm / 150 mm, aluminium, white background, black markings |
| Case | SS304 / SS316 with bayonet bezel |
| Protection | IP-68 (IS:13947 part I / IEC:60529) |
| Window | Safety glass (shatter proof / toughened glass) |
| pointer | Light weight, balanced, aluminium |
| Top Chamber | SS304 / SS316 |
| Diaphragm | SS316, PTFE lined SS316 (other material optional) |
| Bottom Flange | SS304 / SS316, SS316 + PTFE Block, PTFE lined SS316 (other material optional) |
| Connection | 1/2" NPT (M) or flanged (specify size & rating) |
| Range | Refer table - 3 |
| Accuracy | ±2% FSD (1.6% FSD on request) |
| Over range | As per EN 837 |
| Zero adjustment | Micrometer pointer |
| Blow out disc | Provided |
| Temperature suitability | Ambient (-)20°C to 60°C, Media 100°C |
| Temperature Effect | Within ±0.8% FSD/10°C, when temperature changes from reference temperature of 20°C (as per EN - 837 standard) |
| Optional | 1) Flushing connection on the bottom chamber to facilitate cleaning |
| 2) Liquid Filled Case | |
| 3) Solid Front Case | |
| 4) Special Construction to withstand high design pressure (Built in Gauge Saver) | |
| 5) Built in Snubber | |
| 6) External Knob for zero setting | |
| 7) CE | |
| 8) ATEX | |
| Note | 1) PTFE block construction possible in flange connection alone |
| 2) PTFE moulded I sections for flanged connections | |
Đồng hồ áp suất màng General HCPG / SFHCPG
Compliance to latest EN-837 standard
General HCPG / SFHCPG All SS internals
Special design with built in Gauges saver also available
Range
- 0-250 mm WC (-)250 to 0 mm WC
- 0-400 mm WC (-)400 to 0 mm WC
- 0-600 mm WC (-)600 to 0 mm WC
- 0-1000 mm WC (-)1000 to 0 mm WC
- 0-1600 mm WC (-)1600 to 0 mm WC
- 0-2500 mm WC (-)2500 to 0 mm WC
- 0-4000 mm WC (-)4000 to 0 mm WC
- 0-6000 mm WC (-)6000 to 0 mm WC
| Specifications | |
| Ref.standard | EN837 |
| Dial | 100 mm / 150 mm, aluminium, white background, black markings |
| Case | SS304 / SS316 with bayonet bezel |
| Protection | IP-68 (IS:13947 part I / IEC:60529) |
| Window | Safety glass (shatter proof / toughened glass) |
| Movment | SS304 |
| Capsule | SS316, SS316L |
| Pressure Chamber | SS316, SS316L |
| Connection | 1/2 "NPT (M) as standard (other on request) |
| Range | Refer Table |
| Accuracy | ± 1% FSD |
| Over range | As per EN 837 |
| Zero adjustment | Micrometer Pointer |
| Blow out disc | Provided |
| Temperature Sutablity | Ambient (-) 20°C to 60°C, Media 100°C |
| Temperature Effect | Within ±0.6% FSD/10°C, when temperature changes from reference temperature of 20°C (as per EN-837 standard) |
| Optional | solid front case Special Construction to withstand high design pressure (built in Gauge saver Built in snubber External Knob for zero setting NACE compliance CE Atex |
