Tổng quan về dòng van bi điều khiển khí nén Sanking – giải pháp tự động hóa tối ưu cho hệ thống đường ống dẫn hóa chất, xử lý nước thải và công nghiệp nặng. Bài viết cung cấp catalogue, thông số kỹ thuật chi tiết và hướng dẫn lựa chọn phù hợp nhất cho dự án của bạn.

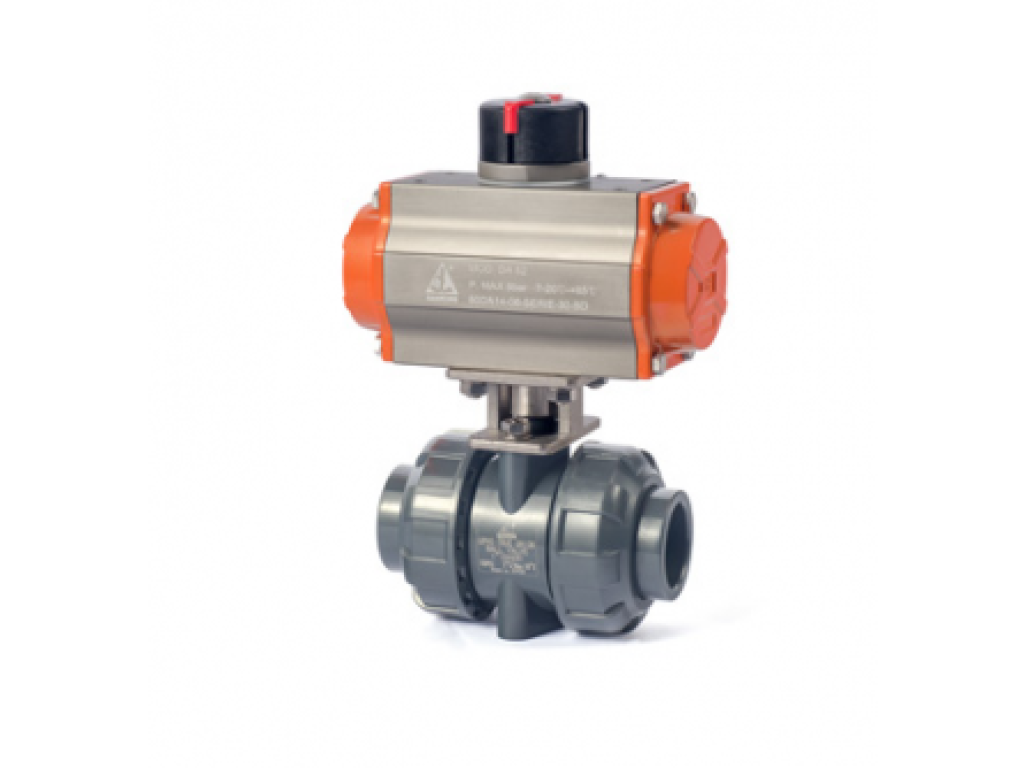

Van bi khí nén Sanking (Sanking Pneumatic Actuated Ball Valve) là sự kết hợp giữa thân van bi nhựa cao cấp Sanking (UPVC, CPVC, PPL, PVDF) và bộ truyền động khí nén (Pneumatic Actuator). Sản phẩm được thiết kế nhằm tự động hóa quá trình đóng mở dòng lưu chất trong hệ thống đường ống công nghiệp, thay thế hoàn toàn van bi tay gạt truyền thống.
Điểm khác biệt cốt lõi của van bi khí nén Sanking so với van bi tay gạt Sanking truyền thống nằm ở khả năng điều khiển tự động từ xa thông qua tín hiệu khí nén, kết hợp với khả năng chống ăn mòn vượt trội của vật liệu nhựa. So với van bi khí nén thân kim loại (inox, gang), dòng van nhựa Sanking có ưu thế tuyệt đối trong môi trường hóa chất ăn mòn, nước mặn và dung dịch điện phân.
Bảng dữ liệu kỹ thuật tiêu chuẩn giúp kỹ sư và nhà thầu tra cứu nhanh thông số khi thiết kế hệ thống đường ống:
| Tiêu chí | Chi tiết thông số |
|---|---|
| Kích cỡ đường ống | DN15 – DN100 (1/2 inch – 4 inch) |
| Vật liệu thân van | UPVC, CPVC, PPL, PVDF (thương hiệu Sanking) |
| Vật liệu làm kín (Seat / O-ring) | EPDM, FPM / VITON, PTFE |
| Bộ truyền động (Actuator) | Hợp kim nhôm anodized / Vỏ chống ăn mòn |
| Kiểu tác động | Tác động kép (Double Acting) / Tác động đơn (Single Acting - Lò xo tự co) |
| Áp lực khí nén điều khiển | 2 bar – 8 bar |
| Áp suất làm việc | PN10 - PN16 (10 - 16 bar) |
| Nhiệt độ làm việc | UPVC (0°C – 60°C), CPVC (0°C – 95°C), PVDF (-20°C – 120°C) |
| Kiểu kết nối | Dán keo (Socket), Ren (NPT/BSPT), Bích (ANSI/JIS/DIN), Rắc co đôi (True Union) |
| Xuất xứ thân van | Sanking (Đài Loan / Tiêu chuẩn quốc tế) |
Quý khách cần bảng giá van bi khí nén Sanking chiết khấu cho dự án? Gọi ngay Hotline: 09 1800 6799 hoặc Nhận báo giá qua Zalo để được hỗ trợ nhanh nhất.
Thân van bi nhựa Sanking: Bao gồm trục van, bi van (Ball), gioăng làm kín (PTFE/Viton), rắc co đôi (True Union) giúp tháo lắp dễ dàng. Nhựa nguyên sinh Sanking đạt độ tinh khiết cao, bề mặt trong bi van siêu nhẵn giúp giảm ma sát và hạn chế đọng cặn.
Bộ điều khiển khí nén (Pneumatic Actuator): Gồm piston, xi lanh, bánh răng truyền động, lò xo (nếu là tác động đơn) và chỉ báo vị trí (Visual Indicator). Vỏ actuator thường làm từ hợp kim nhôm anodized chống ăn mòn.
Phụ kiện chọn thêm (Optional):
Van sử dụng áp lực khí nén đẩy piston dịch chuyển, thông qua trục răng làm xoay góc 90 độ của bi van. Chế độ On/Off cho phép đóng mở hoàn toàn cực nhanh (1 - 2 giây). Chế độ tuyến tính (Modulating) sử dụng bộ Positioner 4-20mA để điều tiết lưu lượng theo góc mở 0 - 90 độ.
Tác động kép (Double Acting): Cần cấp khí cả 2 chu trình (mở và đóng). Chi phí tối ưu, thông dụng nhất trong các hệ thống công nghiệp.
Tác động đơn (Single Acting - Spring Return): Tự động đóng/mở về vị trí an toàn nhờ lực lò xo khi mất nguồn khí. Dùng cho hệ thống yêu cầu độ an toàn cao như xử lý hóa chất độc hại.
Bước 1: Xác định môi trường lưu chất và nhiệt độ. Chọn nhựa UPVC, CPVC hay PVDF; chọn gioăng EPDM hay Viton (FPM) phù hợp với tính chất hóa học của lưu chất.
Bước 2: Xác định kích thước và tiêu chuẩn kết nối. Kích thước ống (mm / inch), chuẩn dán keo (ANSI, DIN, JIS) hoặc mặt bích.
Bước 3: Tính toán lực Momen xoắn (Torque) và Áp lực. Chọn size bộ khí nén dư tải 20-30% để đảm bảo van vận hành trơn tru. Lưu ý ma sát của gioăng PTFE làm tăng torque so với van bi kim loại.
Bước 4: Xác định kiểu điều khiển. On/Off hay Tuyến tính (4-20mA); Tác động đơn hay Tác động kép tùy theo yêu cầu an toàn của hệ thống.
Bước 5: Lựa chọn phụ kiện đi kèm. Solenoid, công tắc hành trình, lọc khí. Cung cấp sơ đồ đấu nối cơ bản để van gửi tín hiệu về tủ PLC/SCADA.
Tải trọn bộ Catalogue Van Bi Nhựa Sanking và Bộ Điều Khiển Khí Nén (File PDF) tại đây.
Giá van bi khí nén Sanking phụ thuộc vào các yếu tố sau:
Để nhận báo giá chính xác theo số lượng công trình và chiết khấu dự án, vui lòng liên hệ trực tiếp đơn vị phân phối để nhận catalogue và file báo giá chi tiết.
Công Ty Cổ Phần Đầu Tư Xuất Nhập Khẩu Thiết Bị Công Nghiệp Sài Gòn (TBCNSG.com) là đơn vị chuyên cung cấp van công nghiệp, đồng hồ nước, đồng hồ áp suất và thiết bị công nghiệp chất lượng cao. Chúng tôi cam kết:
Thông tin liên hệ:
Liên hệ ngay để nhận báo giá nhanh qua Hotline hoặc Zalo.
Được. Thân van Sanking có top flange tiêu chuẩn ISO 5211, dễ dàng kết nối với hầu hết các thương hiệu bộ khí nén phổ biến (Kosaplus, Haitima, Alohan, Tu-Pol,...). Kỹ sư cần kiểm tra kích thước vuông trục van và khoảng cách lỗ bắt ốc theo chuẩn ISO 5211 trước khi lắp ráp.
Dòng CPVC Sanking chịu nhiệt lên tới 95°C, phù hợp cho đường ống nước nóng và hóa chất nhiệt độ cao.
EPDM dùng tốt cho nước, dung dịch kiềm nhẹ; VITON chịu được axit đậm đặc, dầu và môi trường hóa chất ăn mòn cực mạnh. Việc lựa chọn đúng vật liệu làm kín giúp tránh rò rỉ hóa chất trong quá trình vận hành thực tế.
Nên chọn tác động đơn (Spring Return) khi hệ thống yêu cầu vị trí an toàn khi mất nguồn khí – ví dụ van cấp hóa chất độc hại cần tự động đóng khi mất điện hoặc mất khí nén. Tác động kép phù hợp cho các ứng dụng thông thường với chi phí tối ưu hơn.
Cần tính toán momen xoắn (torque) danh định của van bi Sanking và chọn bộ khí nén có momen xoắn lớn hơn 25-30% do ma sát của gioăng PTFE. Đội ngũ kỹ thuật TBCNSG.com sẵn sàng hỗ trợ tính toán miễn phí theo thông số dự án.
