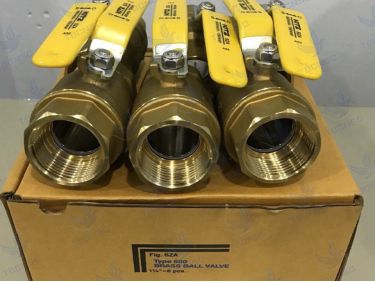

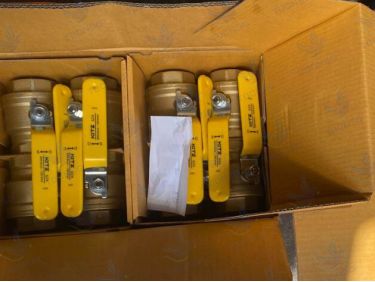

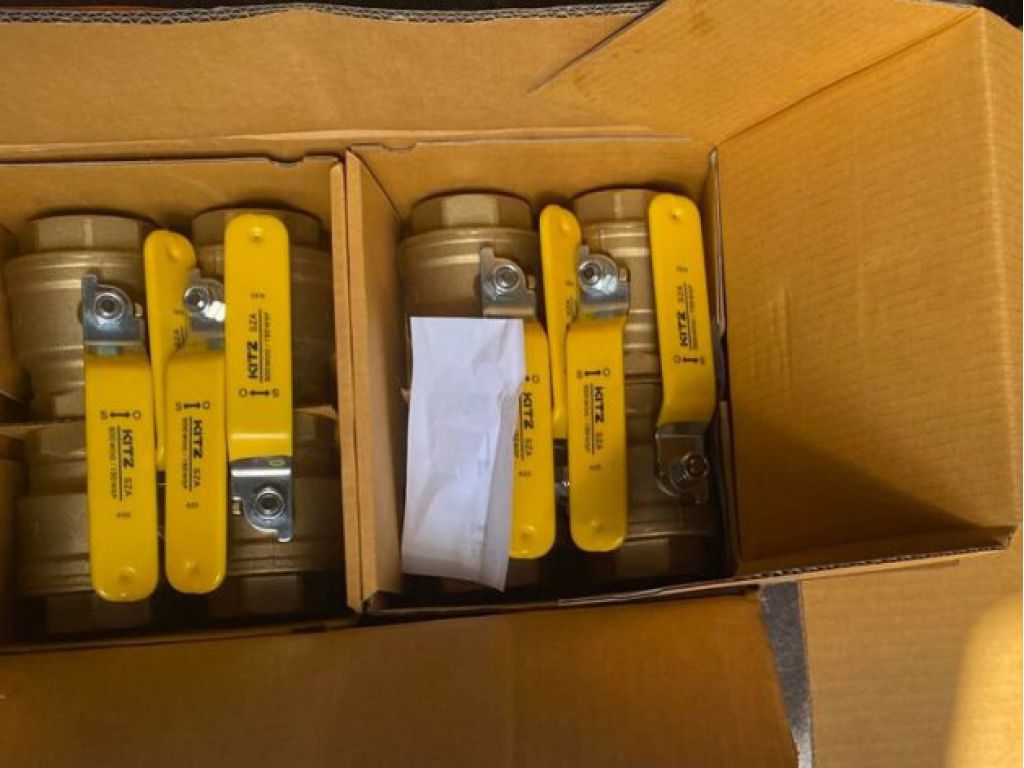

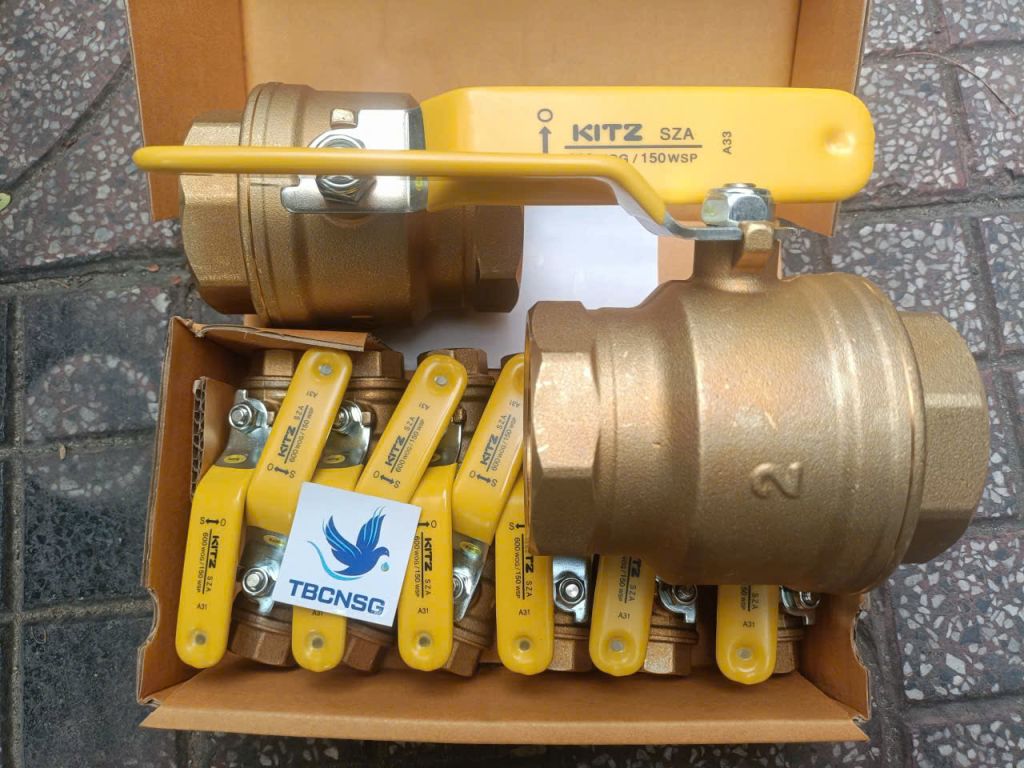

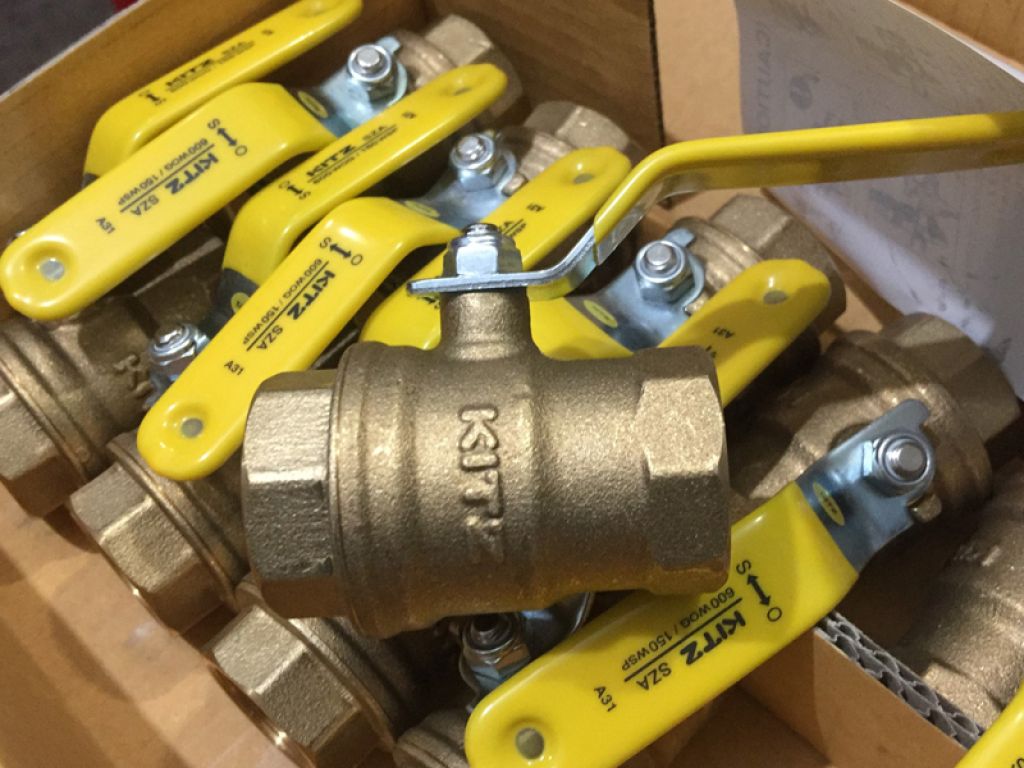

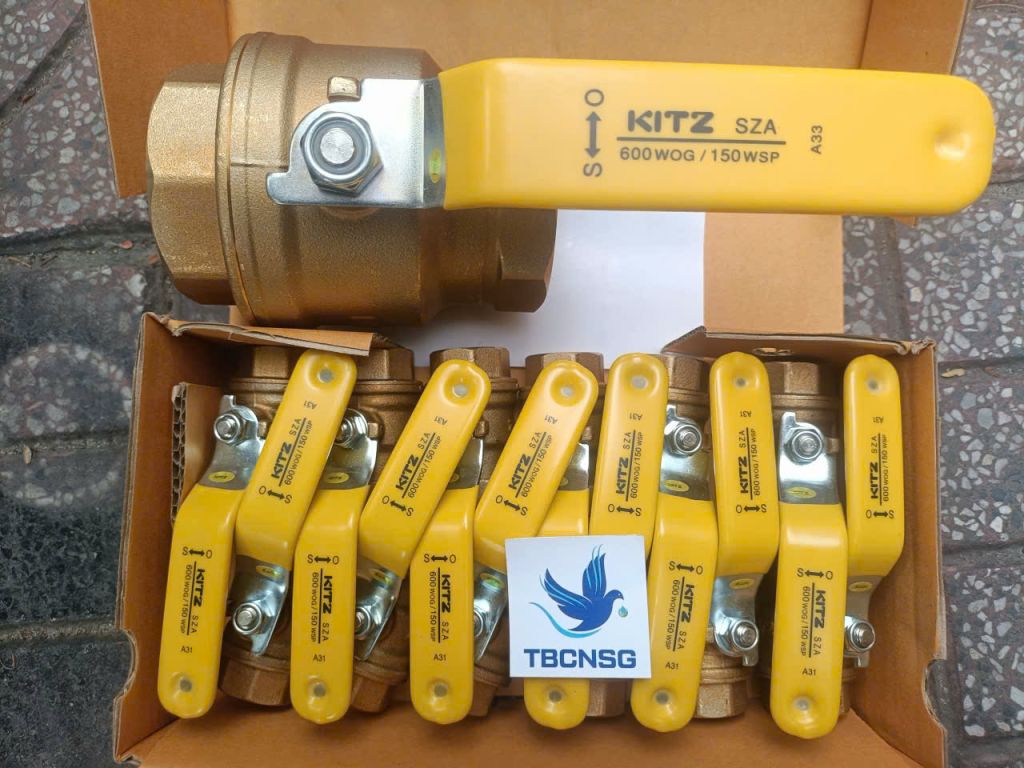

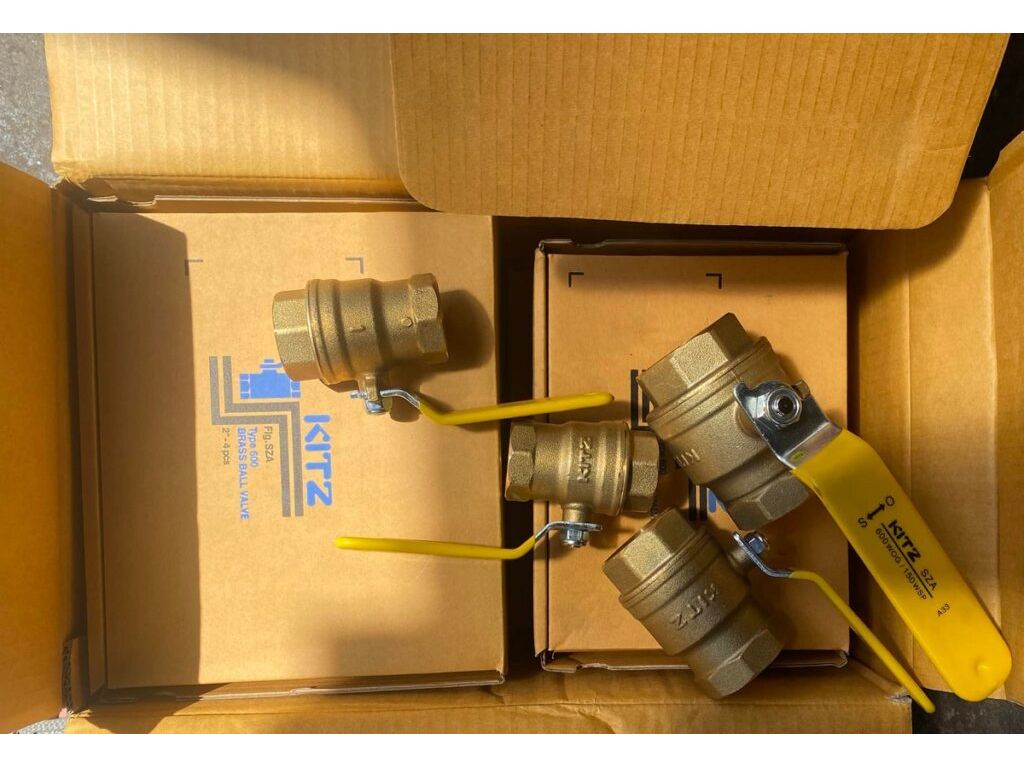

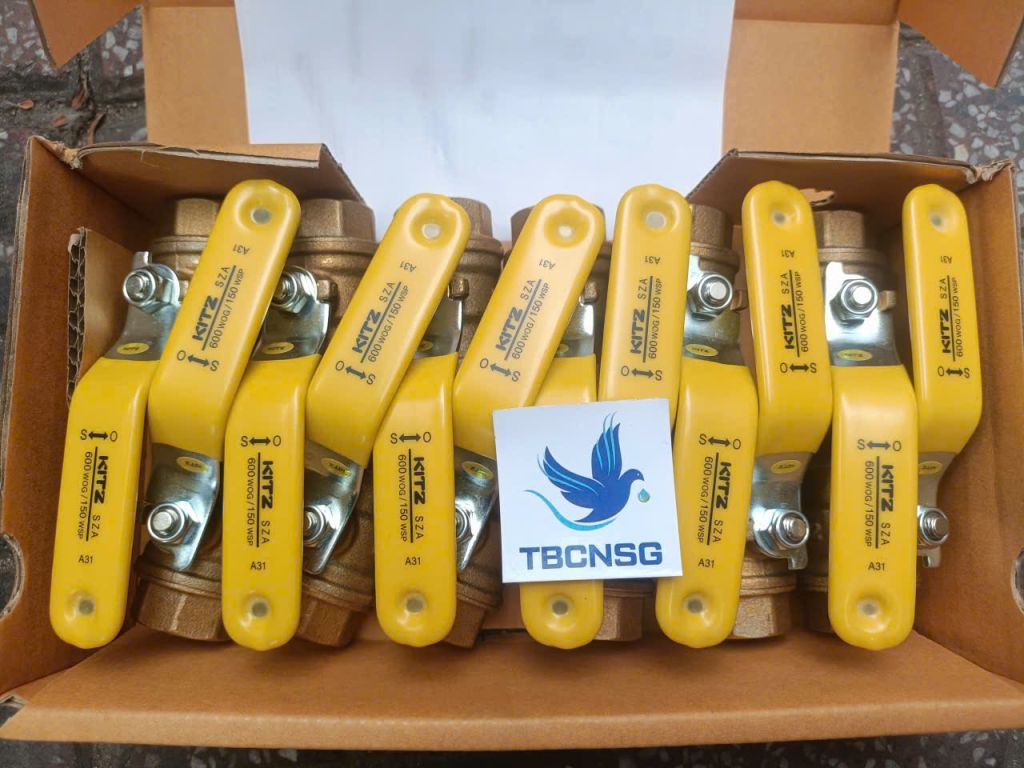

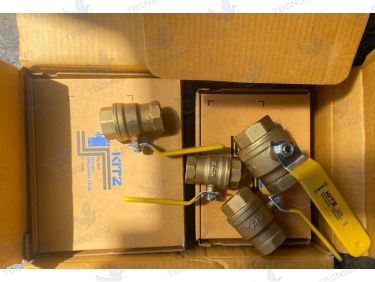

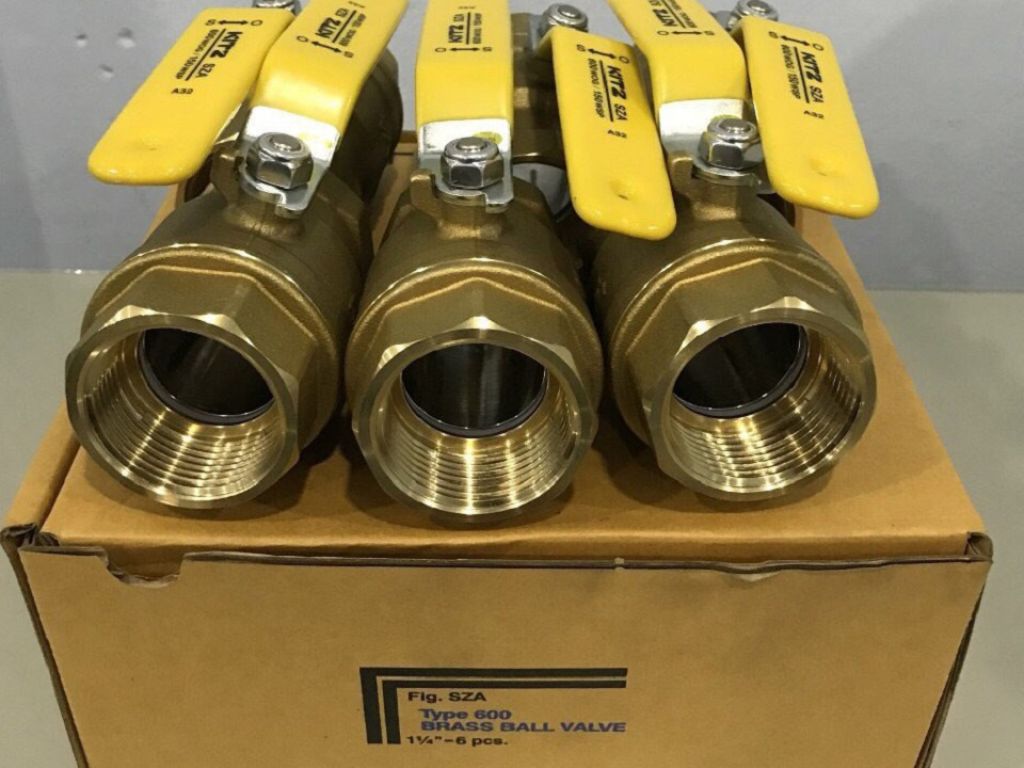

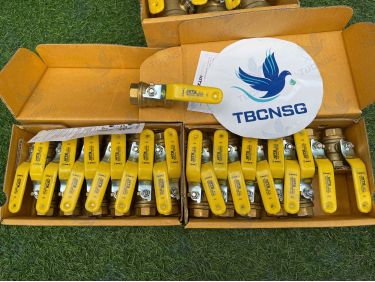

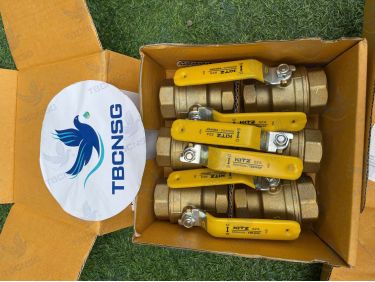

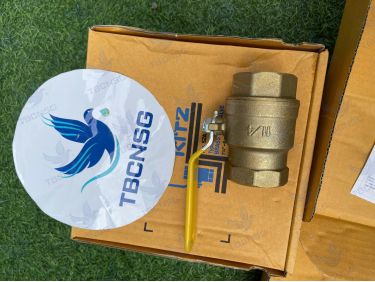

Van bi Kitz Fig.SZA là dòng van khóa bằng đồng chất lượng cao thuộc phân khúc 600 psi (W.O.G), được sản xuất bởi thương hiệu Kitz Corporation danh tiếng từ Nhật Bản. Sản phẩm này được thiết kế với kiểu thân Full Bore (toàn phần), cho phép lưu chất đi qua mà không bị sụt áp, thường được ứng dụng rộng rãi trong các hệ thống cấp thoát nước, khí nén, dầu và gas tại các nhà máy công nghiệp hoặc tòa nhà cao tầng. Với khả năng chịu áp lực tốt và độ bền cơ học cao, Fig.SZA là sự lựa chọn thay thế hoàn hảo cho các dòng van đồng kém chất lượng, giúp đảm bảo an toàn vận hành và giảm thiểu chi phí bảo trì cho hệ thống đường ống.
Tổng quan về model Van bi Kitz Fig.SZA thân đồng
Trong lĩnh vực van công nghiệp, model SZA của Kitz đã khẳng định được vị thế nhờ vào vật liệu chế tạo đặc biệt và quy trình kiểm soát chất lượng nghiêm ngặt. Thân van được đúc từ đồng (Brass), một loại hợp kim có khả năng chống ăn mòn tốt trong môi trường nước và khí. Đặc điểm nổi bật nhất của dòng Van bi Kitz Fig.SZA chính là thiết kế tay gạt chắc chắn, giúp người vận hành dễ dàng đóng mở chỉ bằng một thao tác xoay 90 độ.
Tại thị trường Việt Nam, Công Ty CP ĐT XNK Thiết Bị Công Nghiệp Sài Gòn (TBCNSG) là đơn vị uy tín chuyên cung cấp các dòng van bi chính hãng. Chúng tôi hiểu rằng, việc lựa chọn đúng thiết kế ball valve không chỉ phụ thuộc vào kích thước mà còn nằm ở thông số áp suất và nhiệt độ làm việc. Model SZA với tiêu chuẩn ren BS21 (hoặc NPT tùy chọn) giúp việc lắp đặt trở nên linh hoạt trên mọi hệ thống đường ống kim loại hiện nay.
Nếu bạn đang thắc mắc Van bi là gì ? và tại sao nó lại quan trọng trong hệ thống cơ điện (ME), thì đây là loại van sử dụng một quả bi rỗng, có lỗ khoan xuyên tâm để kiểm soát dòng chảy. Khi lỗ của bi nằm song song với đường ống, van ở trạng thái mở; khi xoay 90 độ, dòng chảy sẽ bị chặn hoàn toàn.
Thông số kỹ thuật chi tiết của Kitz Fig.SZA
Để đảm bảo tính chính xác trong quá trình thiết kế và lắp đặt, kỹ thuật viên cần nắm vững các thông số kỹ thuật của Van bi Kitz Fig.SZA. Dưới đây là bảng thông số chi tiết được trích xuất từ tài liệu kỹ thuật của hãng Kitz:
| Thông số | Chi tiết kỹ thuật |
|---|---|
| Model | SZA |
| Thương hiệu | Kitz Corporation (Nhật Bản) |
| Vật liệu thân | Đồng (Brass / Bronze) |
| Kiểu kết nối | Nối ren tiêu chuẩn BS21 (Threaded) |
| Áp suất làm việc | 600 psi (W.O.G), 150 psi (Saturated Steam) |
| Nhiệt độ làm việc | Tối đa 150°C (tùy thuộc vào áp suất) |
| Vật liệu bi (Ball) | Đồng mạ Chrome (Brass with Chrome Plated) |
| Đệm kín (Seat) | PTFE (Teflon) |
| Môi chất sử dụng | Nước, dầu, khí nén, gas, hơi nóng áp thấp |
Việc sử dụng đệm kín bằng PTFE giúp van có khả năng chịu nhiệt và chống ma sát tuyệt vời, đảm bảo độ kín khít tuyệt đối sau hàng nghìn lần đóng mở. Đây là lý do tại sao các dòng van bi của Kitz luôn được ưu tiên trong các dự án đòi hỏi tiêu chuẩn kỹ thuật khắt khe.
Bản vẽ kích thước và cấu tạo hình học
Thiết kế của Van bi Kitz Fig.SZA tuân thủ các tiêu chuẩn kích thước giúp tối ưu không gian lắp đặt. Cấu tạo chính bao gồm thân van (Body), nắp van (Body cap), bi (Ball), trục (Stem), và tay gạt (Handle). Với thiết kế Full Bore, đường kính lỗ bi bằng với đường kính trong của ống, giúp giảm thiểu tối đa hiện tượng sụt áp và tạo dòng chảy xoáy.
- Kích thước (Size): Từ 1/4 inch (DN8) đến 4 inch (DN100).
- Chiều dài (L): Được thiết kế theo tiêu chuẩn giúp dễ dàng thay thế các dòng van cũ mà không cần chỉnh sửa đường ống quá nhiều.
- Chiều cao (H): Khoảng cách từ tâm ống đến đỉnh tay gạt được tính toán để người vận hành có lực đòn bẩy tốt nhất.
Đội ngũ kỹ thuật tại TBCNSG luôn sẵn sàng cung cấp bản vẽ CAD hoặc tài liệu PDF chi tiết cho từng kích thước cụ thể để quý khách hàng đưa vào bản vẽ thiết kế hệ thống.
Hướng dẫn lắp đặt và bảo trì Van bi Kitz Fig.SZA
Quy trình lắp đặt Van bi Kitz Fig.SZA khá đơn giản nhưng cần tuân thủ các bước kỹ thuật để đảm bảo hiệu suất lâu dài:
Các bước lắp đặt chuẩn kỹ thuật
- Vệ sinh đường ống: Trước khi lắp van, cần làm sạch các mạt sắt, cát đá bên trong đường ống để tránh làm trầy xước lớp đệm PTFE của van.
- Kiểm tra ren: Đảm bảo ren trên ống và ren trong của van sạch sẽ, không bị móp méo.
- Sử dụng vật liệu làm kín: Quấn băng tan theo chiều kim đồng hồ (cùng chiều siết van) để tạo độ kín.
- Siết van: Sử dụng mỏ lết hoặc cờ lê phù hợp, kẹp vào phần lục giác trên thân van (phần gần đầu ren đang siết) để tránh làm xoắn thân van.
Lưu ý về bảo trì
Mặc dù ball valve của Kitz có độ bền rất cao, nhưng trong môi trường nước cứng hoặc có cặn bẩn, bạn nên định kỳ vận hành đóng mở van (ít nhất 3 tháng một lần) để tránh tình trạng kẹt bi do đóng cặn. Nếu phát hiện rò rỉ ở trục van, có thể siết nhẹ ốc ép tết (Gland nut) dưới tay gạt để làm kín lại.
Kinh nghiệm thực tế và EEAT từ TBCNSG
Với nhiều năm kinh nghiệm trong lĩnh vực cung cấp thiết bị vật tư công nghiệp, TBCNSG đã cung cấp hàng nghìn sản phẩm Van bi Kitz Fig.SZA cho các công trình lớn nhỏ. Chúng tôi đã trực tiếp tư vấn và lắp đặt model này cho hệ thống xử lý nước thải và hệ thống khí nén tại các khu công nghiệp (KCN) trọng điểm như KCN VSIP (Bình Dương), KCN Amata (Đồng Nai) và các nhà máy thực phẩm tại TP. Hồ Chí Minh.
Thực tế cho thấy, các hệ thống sử dụng van bi Kitz SZA có tuổi thọ cao hơn gấp 2-3 lần so với các dòng van đồng thông thường. Điều này không chỉ giúp chủ đầu tư tiết kiệm chi phí thay thế mà còn đảm bảo dây chuyền sản xuất hoạt động liên tục, không bị gián đoạn do sự cố rò rỉ lưu chất.
TBCNSG khẳng định năng lực chuyên môn thông qua đội ngũ kỹ thuật viên am hiểu sâu về các tiêu chuẩn JIS, ANSI, DIN. Chúng tôi không chỉ bán sản phẩm mà còn mang đến giải pháp kỹ thuật tối ưu nhất cho khách hàng. Mọi sản phẩm xuất kho đều đi kèm chứng chỉ CO/CQ (Chứng nhận xuất xứ và chất lượng) rõ ràng, minh bạch.
Phụ kiện tương thích và các dòng sản phẩm liên quan
Để hệ thống hoạt động đồng bộ, bên cạnh Van bi Kitz Fig.SZA, quý khách có thể cần đến các phụ kiện và thiết bị đi kèm như:
- Đồng hồ đo áp suất: Để kiểm soát áp lực đầu vào và đầu ra của van.
- Lọc y đồng: Lắp phía trước van bi để bảo vệ bi và đệm van khỏi rác thải, cặn bẩn.
- Măng xông, kép ren: Các phụ kiện nối ống bằng đồng hoặc inox để kết nối van vào hệ thống.
- Băng tan chuyên dụng: Đảm bảo mối nối ren không bị rò rỉ dưới áp suất cao.

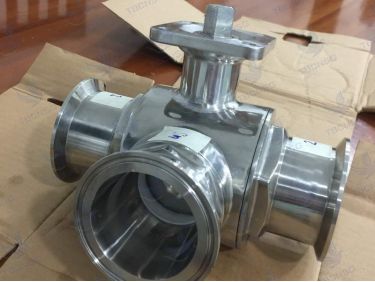

Ngoài dòng SZA, Kitz còn cung cấp nhiều tùy chọn khác như van bi inox, van bi ba ngã hoặc các dòng van điều khiển điện/khí nén. Quý khách có thể tham khảo thêm danh mục ball valve để tìm kiếm sản phẩm phù hợp nhất với ngân sách và yêu cầu kỹ thuật.
Tải Datasheet và tài liệu kỹ thuật Van bi Kitz SZA
Tài liệu Datasheet cung cấp cái nhìn chi tiết nhất về biểu đồ áp suất - nhiệt độ (P-T Rating), giúp kỹ sư tính toán chính xác giới hạn làm việc của van. Việc tra cứu tài liệu chính hãng giúp tránh được các sai sót trong quá trình chọn lựa model cho các môi chất đặc biệt như hóa chất nhẹ hoặc hơi nóng.
Tại TBCNSG, chúng tôi lưu trữ đầy đủ bộ catalog của Kitz Corporation. Quý khách hàng cần tải Datasheet của Van bi Kitz Fig.SZA vui lòng liên hệ trực tiếp với bộ phận hỗ trợ kỹ thuật để nhận bản cập nhật mới nhất từ hãng.
Yêu cầu báo giá và hỗ trợ kỹ thuật

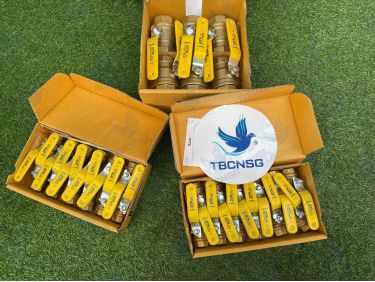

Công Ty CP ĐT XNK Thiết Bị Công Nghiệp Sài Gòn cam kết mang đến mức giá cạnh tranh nhất cho dòng Van bi Kitz Fig.SZA. Chúng tôi luôn có sẵn hàng trong kho với số lượng lớn, đầy đủ các size từ nhỏ đến lớn, sẵn sàng giao hàng nhanh chóng đến các khu vực Bình Dương, TP. Hồ Chí Minh, Vũng Tàu, Đồng Nai và trên toàn quốc.
Tại sao nên chọn mua hàng tại TBCNSG?
- Hàng chính hãng 100%: Cam kết hoàn tiền nếu phát hiện hàng giả, hàng nhái.
- Hỗ trợ kỹ thuật tận tâm: Tư vấn thay thế, lắp đặt miễn phí từ xa hoặc tại công trình nếu cần thiết.
- Bảo hành dài hạn: Chế độ bảo hành 12 tháng theo tiêu chuẩn nhà sản xuất.
- Hồ sơ pháp lý đầy đủ: Cung cấp hóa đơn VAT, CO/CQ đầy đủ cho các dự án.
Để nhận báo giá chi tiết và chiết khấu tốt nhất cho dự án, quý khách vui lòng gửi yêu cầu qua email hoặc gọi điện trực tiếp cho đội ngũ kinh doanh của chúng tôi. TBCNSG rất hân hạnh được đồng hành cùng sự phát triển bền vững của quý doanh nghiệp thông qua những sản phẩm van bi chất lượng nhất.
