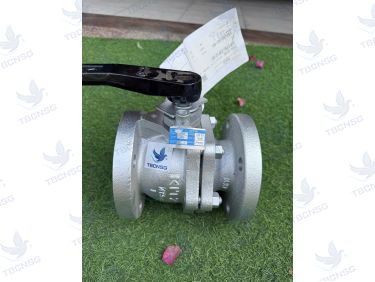

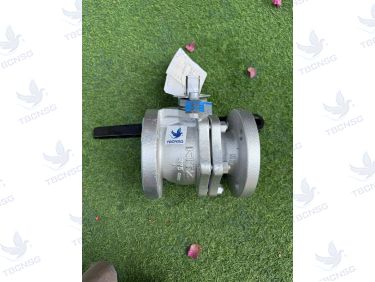

Van Bi Kitz Nhật Bản

 Van bi Kitz là dòng van công nghiệp cao cấp đến từ thương hiệu Kitz Corporation (Nhật Bản), được các kỹ sư và nhà thầu tại Việt Nam tin chọn cho hệ thống nước, khí nén, hóa chất, HVAC và PCCC. Bài viết dưới đây tổng hợp đầy đủ thông tin về cấu tạo, phân loại, bảng tra mã sản phẩm, thông số kỹ thuật, báo giá tham khảo và kinh nghiệm phân biệt van bi Kitz chính hãng, giúp bạn chọn đúng model cho công trình.

I. Tổng quan về Van Bi Kitz (Kitz Ball Valve)

Kitz Corporation là tập đoàn sản xuất van công nghiệp hàng đầu Nhật Bản, thành lập từ những năm đầu thế kỷ 20 và hiện có hệ thống nhà máy tại Nhật Bản, Thái Lan, Trung Quốc cùng mạng lưới phân phối toàn cầu. Trong đó, dòng van bi Kitz (Kitz Ball Valve) là một trong những sản phẩm chủ lực, chiếm thị phần lớn trong phân khúc van bi công nghiệp tại thị trường châu Á.

Van bi Kitz được đánh giá cao nhờ các ưu điểm vượt trội:

• Độ kín cao nhờ cơ chế xoay bi 90 độ và gioăng làm kín PTFE/RPTFE.
• Tuổi thọ dài, chịu được chu kỳ đóng mở lớn trong nhà máy.
• Khả năng chịu áp lực và nhiệt độ tốt, đáp ứng tiêu chuẩn JIS 10K, ANSI Class 150/300.
• Đa dạng vật liệu: Đồng (Brass), Gang (Cast Iron), Inox (SUS304/SUS316), Thép (Carbon Steel).
• Đầy đủ chứng chỉ xuất xứ CO và chứng chỉ chất lượng CQ khi nhập khẩu chính hãng.

Nhờ sự đa dạng về model và kích thước, van bi Kitz phù hợp với hầu hết hệ thống công nghiệp từ dân dụng đến các nhà máy hóa chất, thực phẩm, dầu khí.

II. Cấu tạo và Nguyên lý hoạt động của Van Bi Kitz

1. Cấu tạo chi tiết

Một chiếc van bi Kitz tiêu chuẩn bao gồm các bộ phận chính sau:

• Thân van (Body): Chế tạo từ đồng, gang, inox hoặc thép, chịu áp lực và bảo vệ các chi tiết bên trong.
• Bi van (Ball): Dạng hình cầu, có lỗ khoan xuyên tâm cho dòng chảy đi qua, được đánh bóng để giảm ma sát.
• Trục van (Stem): Truyền chuyển động quay từ tay gạt hoặc bộ truyền động xuống bi van.
• Gioăng làm kín (Seat / Packing): Thường bằng PTFE, RPTFE hoặc kim loại, đảm bảo độ kín giữa bi và thân van.
• Tay gạt / Bộ truyền động (Handle / Actuator): Điều khiển góc xoay 90 độ để đóng hoặc mở van.

Sơ đồ bản vẽ kỹ thuật cắt lớp (Exploded View) của van bi Kitz giúp kỹ sư dễ dàng nhận diện từng chi tiết và tra cứu mã phụ tùng thay thế.

2. Nguyên lý vận hành & Ưu điểm vượt trội

Van bi Kitz hoạt động theo cơ chế xoay bi 90 độ: Khi tay gạt xoay một phần tư vòng, lỗ khoan trên bi van sẽ thẳng hàng với đường ống (mở) hoặc vuông góc với đường ống (đóng). Nhờ thiết kế này, van bi Kitz có khả năng chống rò rỉ vượt trội so với van cổng hay van cầu truyền thống.

Ưu điểm nổi bật gồm: Thao tác nhanh chỉ với một phần tư vòng quay, lực vận hành nhẹ, không gây tổn thất áp suất lớn, và có thể nâng cấp lên điều khiển tự động khí nén hoặc điện mà không cần thay van.

III. Phân loại Van Bi Kitz phổ biến trên thị trường

1. Theo Vật liệu chế tạo

Đây là tiêu chí quan trọng nhất khi chọn van bi Kitz, vì vật liệu quyết định khả năng chịu môi chất và tuổi thọ van.

• Van bi Inox Kitz (SUS304, SUS316): Chịu hóa chất ăn mòn, môi trường thực phẩm, vi sinh, nước thải. Model tiêu biểu: UTF, UTH, 10UTB.
• Van bi Đồng Kitz (Bronze / Brass): Dùng cho nước sạch, khí nén, HVAC, hệ thống dân dụng. Model tiêu biểu: SZR, TK, FH, AKA.
• Van bi Gang Kitz (Cast Iron / Ductile Iron): Dùng cho hệ thống cấp thoát nước, PCCC, công nghiệp nhẹ. Model tiêu biểu: 10FCTB, 10FCT.
• Van bi Thép Kitz (Carbon Steel): Chịu nhiệt độ và áp suất cực cao trong dầu khí, hơi nóng. Model tiêu biểu: 150SCTBZ, 300SCTBZ.

2. Theo Kiểu kết nối

• Van bi Kitz nối ren (NPT / BSPT): Kích thước nhỏ từ DN15 đến DN50, dễ lắp đặt, phù hợp hệ thống ống nhỏ.
• Van bi Kitz mặt bích (JIS 10K, ANSI 150, ANSI 300): Kích thước lớn từ DN15 đến DN300 trở lên, độ kín cao, chịu lực tốt, dùng cho đường ống công nghiệp.
• Van bi Kitz hàn (Socket Weld / Butt Weld): Dùng cho hệ thống áp suất rất cao, yêu cầu mối hàn kín tuyệt đối.

3. Theo Phương thức vận hành

• Van bi Kitz tay gạt / tay quay: Điều khiển thủ công, phổ biến nhất.
• Van bi Kitz điều khiển khí nén (Pneumatic Actuator): Dòng FA/B series, dùng cho hệ thống tự động hóa.
• Van bi Kitz điều khiển điện (Electric Actuator): Dòng EXH/EXS series, phù hợp hệ thống điều khiển từ xa.

IV. Bảng tra cứu Mã sản phẩm & Thông số kỹ thuật Van Bi Kitz phổ biến

Bảng dưới đây tổng hợp các model van bi Kitz được tìm kiếm và sử dụng nhiều nhất, giúp kỹ sư và phòng mua hàng tra cứu nhanh thông số cơ bản.

Để nhận bảng tra thông số chi tiết theo từng size và catalogue đầy đủ, quý khách có thể tải catalogue van bi Kitz PDF hoặc liên hệ trực tiếp để được hỗ trợ.

V. Hướng dẫn Lựa chọn Van Bi Kitz phù hợp với hệ thống

Để chọn đúng van bi Kitz, kỹ sư và chủ đầu tư nên thực hiện theo quy trình 5 bước sau:

• Bước 1 - Xác định môi chất: Nước, khí, hơi nóng, hóa chất ăn mòn hay thực phẩm. Môi chất quyết định vật liệu thân van và gioăng.
• Bước 2 - Xác định nhiệt độ và áp suất làm việc tối đa: Đối chiếu với dải nhiệt độ và áp suất cho phép của từng dòng van.
• Bước 3 - Chọn kích thước đường ống (DN / Inch) và kiểu kết nối: Ren hay mặt bích JIS 10K / ANSI 150 / ANSI 300.
• Bước 4 - Chọn dòng van theo ngân sách và tiêu chuẩn kỹ thuật công trình.
• Bước 5 - Yêu cầu chứng chỉ xuất xứ và chất lượng (CO / CQ) trước khi nghiệm thu.

Việc chọn đúng vật liệu tương ứng với môi chất sẽ giúp tránh tình trạng van bị ăn mòn, rò rỉ hoặc hỏng gioăng sớm, tiết kiệm chi phí bảo trì cho doanh nghiệp.

VI. Báo giá Van Bi Kitz mới nhất & Các yếu tố ảnh hưởng đến giá

Giá van bi Kitz phụ thuộc vào nhiều yếu tố, do đó không có một mức giá cố định cho tất cả các dòng. Các yếu tố chính bao gồm:

• Kích cỡ (DN): Van càng lớn, lượng vật liệu và chi phí gia công càng cao.
• Vật liệu chế tạo: Thứ tự giá thường là Inox > Thép > Gang > Đồng.
• Tiêu chuẩn mặt bích: JIS 10K, ANSI Class 150 hay Class 300 có mức giá khác nhau.
• Nguồn gốc sản xuất: Van Kitz sản xuất tại Nhật Bản thường có giá cao hơn van sản xuất tại Thái Lan hoặc các nhà máy khác của hãng.
• Phương thức vận hành: Van tay gạt có giá thấp hơn van điều khiển khí nén hoặc điện.

Giá van bi Kitz cũng biến động theo tỷ giá và tình hình nhập khẩu. Để nhận báo giá chính xác theo list vật tư và chiết khấu dự án, quý khách vui lòng liên hệ hotline 09 1800 6799 hoặc gửi yêu cầu qua email [email protected].

VII. Kinh nghiệm phân biệt Van Bi Kitz Chính Hãng vs Hàng Giả / Nhái

Trên thị trường hiện nay xuất hiện nhiều sản phẩm mang thương hiệu Kitz nhưng không phải hàng chính hãng. Dưới đây là các dấu hiệu nhận biết quan trọng:

• Logo & Chữ đúc: Chữ KITZ trên thân van đúc sắc nét, không lem, không mờ, kích thước chữ đồng đều.
• Trọng lượng & Bề mặt: Van Kitz chính hãng dày dặn, bề mặt mạ hoặc đánh bóng đồng đều, không có ba via hay vết xước bất thường.
• Giấy tờ đi kèm: Luôn có CO (Certificate of Origin) và CQ (Certificate of Quality) trùng khớp với số series và mã model trên van.
• Bao bì & Nhãn mác: Tem nhãn in rõ ràng mã model, kích thước, áp lực sản xuất và thông tin nhà máy.

Khi mua van bi Kitz, quý khách nên yêu cầu đơn vị cung cấp xuất trình đầy đủ chứng từ và kiểm tra trực tiếp sản phẩm trước khi nhận hàng.

VIII. Những lỗi thường gặp khi sử dụng Van Bi Kitz & Cách khắc phục

Trong quá trình vận hành, van bi Kitz có thể gặp một số sự cố phổ biến. Dưới đây là cách nhận biết và xử lý:

• Rò rỉ ở ty van (Stem packing leakage): Nguyên nhân thường do gioăng cổ van bị lỏng hoặc lão hóa. Cách khắc phục là siết lại ốc cổ van theo lực khuyến nghị của nhà sản xuất, hoặc thay gioăng nếu đã hư hỏng.
• Kẹt bi van do cặn bẩn: Cặn bẩn bám vào bi và gioăng làm van khó xoay. Cần tháo vệ sinh bi van và lắp bổ sung Y-Lọc (Y-Strainer) phía trước van để ngăn cặn.
• Hỏng gioăng PTFE do vượt quá nhiệt độ / áp suất cho phép: Cần kiểm tra lại điều kiện làm việc thực tế và chọn dòng van có gioăng phù hợp hơn như RPTFE hoặc gioăng kim loại.

Việc bảo trì định kỳ và lắp đặt đúng kỹ thuật sẽ giúp van bi Kitz duy trì độ kín và tuổi thọ cao trong nhiều năm.

IX. Các câu hỏi thường gặp (FAQ)

1. Van bi Kitz được sản xuất ở đâu?

Kitz Corporation có hệ thống nhà máy tại Nhật Bản, Thái Lan và Trung Quốc. Tùy phân khúc sản phẩm và thị trường, van bi Kitz có thể được sản xuất tại một trong các nhà máy này, nhưng tất cả đều tuân theo tiêu chuẩn chất lượng của hãng.

2. Sự khác nhau giữa van bi Kitz 10FCTB và 10UTB là gì?

Van bi Kitz 10FCTB có thân bằng gang (Cast Iron), trong khi 10UTB có thân bằng inox 304. Cả hai đều dùng kết nối mặt bích JIS 10K, nhưng 10UTB phù hợp hơn với môi chất ăn mòn như hóa chất và nước thải.

3. Mua van bi Kitz có đầy đủ chứng chỉ CO / CQ không?

Khi mua tại đại lý ủy quyền hoặc nhà phân phối chính hãng, quý khách sẽ được cung cấp đầy đủ CO (Certificate of Origin) và CQ (Certificate of Quality) cho từng lô hàng.

4. Có thể nâng cấp van bi Kitz tay gạt thành van điều khiển tự động không?

Hoàn toàn có thể. Hầu hết van bi Kitz tay gạt đều có thể tháo tay gạt và lắp bộ truyền động khí nén hoặc điện tương ứng, miễn là chọn đúng chuẩn mặt bích lắp actuator (ISO 5211) và mô-men xoắn phù hợp.

X. Địa chỉ mua Van Bi Kitz chính hãng uy tín

Công Ty Cổ Phần Đầu Tư Xuất Nhập Khẩu Thiết Bị Công Nghiệp Sài Gòn là đơn vị chuyên cung cấp van công nghiệp, đồng hồ nước, đồng hồ áp suất và thiết bị công nghiệp chất lượng cao, trong đó có các dòng van bi Kitz chính hãng.

Chúng tôi cam kết:

• 100% sản phẩm chính hãng, đầy đủ CO / CQ.
• Hàng sẵn kho số lượng lớn, giao hàng toàn quốc.
• Hỗ trợ tư vấn kỹ thuật chọn van theo môi chất và thông số công trình.
• Báo giá cạnh tranh, chiết khấu cao cho dự án và đại lý.

Quý khách có nhu cầu nhận báo giá van bi Kitz hoặc tư vấn kỹ thuật, vui lòng liên hệ:

• Địa chỉ: Số 25, Đường Số 1, Khu đô thị trung tâm hành chính Dĩ An, Khu phố Nhị Đồng 2, Phường Dĩ An, Thành phố Hồ Chí Minh
• Điện thoại: 09 1800 6799
• Email: [email protected]

Chúng tôi sẵn sàng gửi catalogue, bảng giá và hỗ trợ quý khách chọn đúng dòng van bi Kitz phù hợp nhất với hệ thống.
