Giới thiệu & Nguyên lý hoạt động

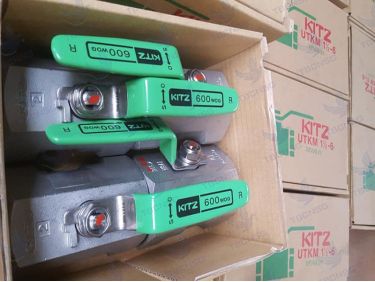

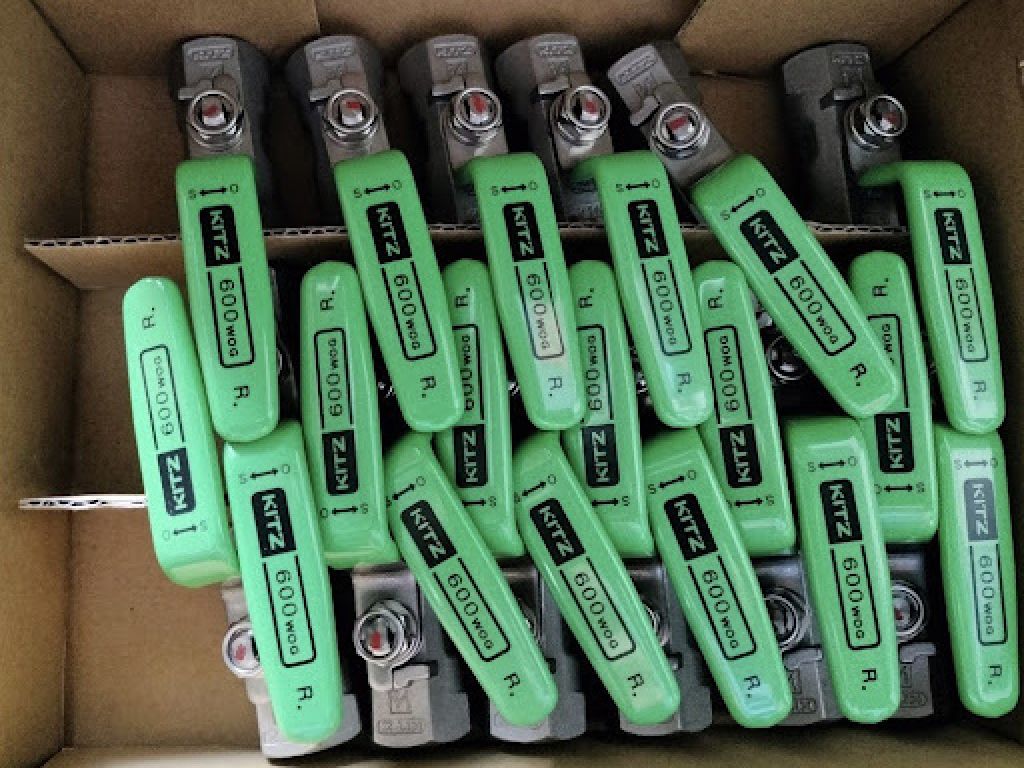

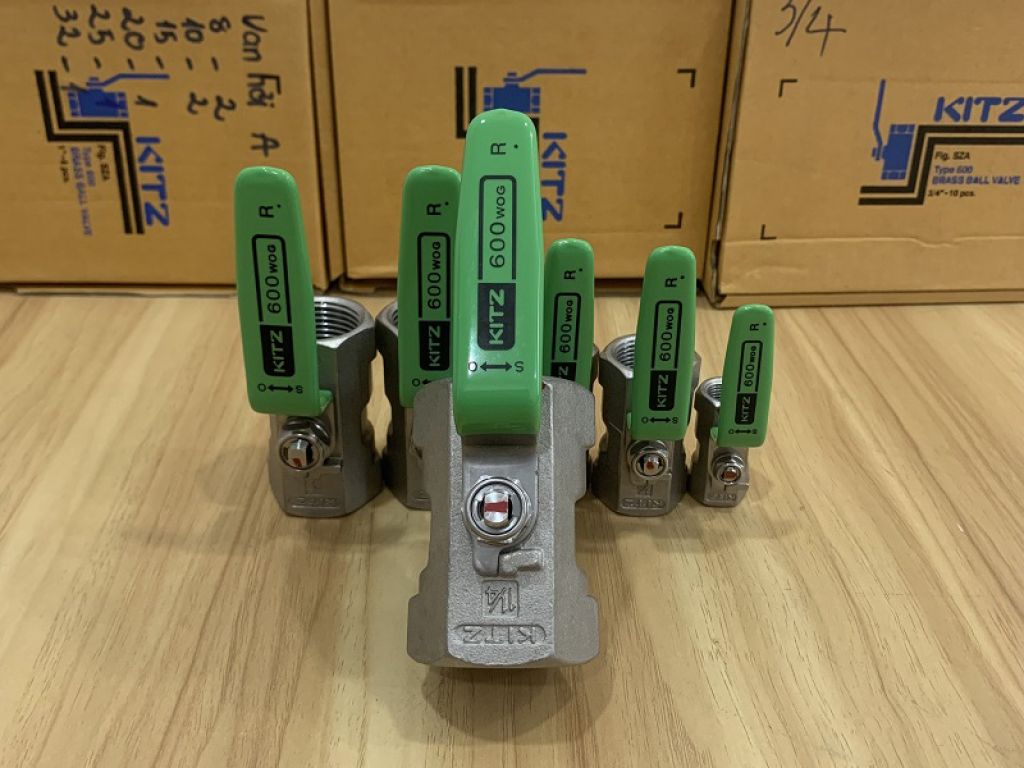

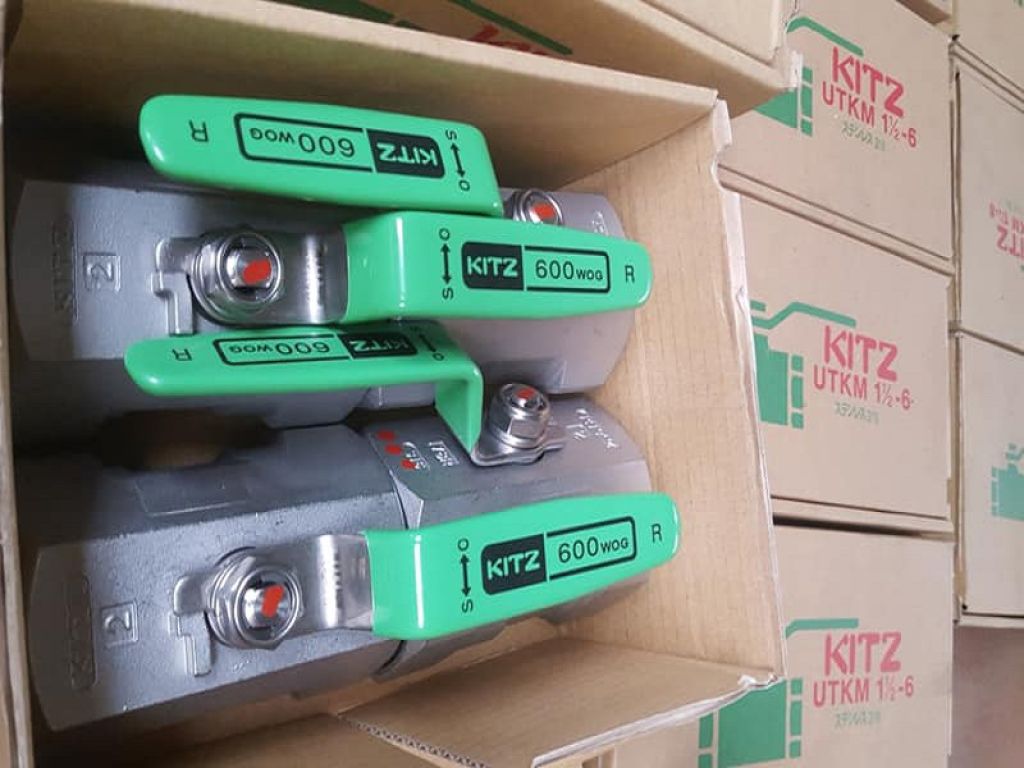

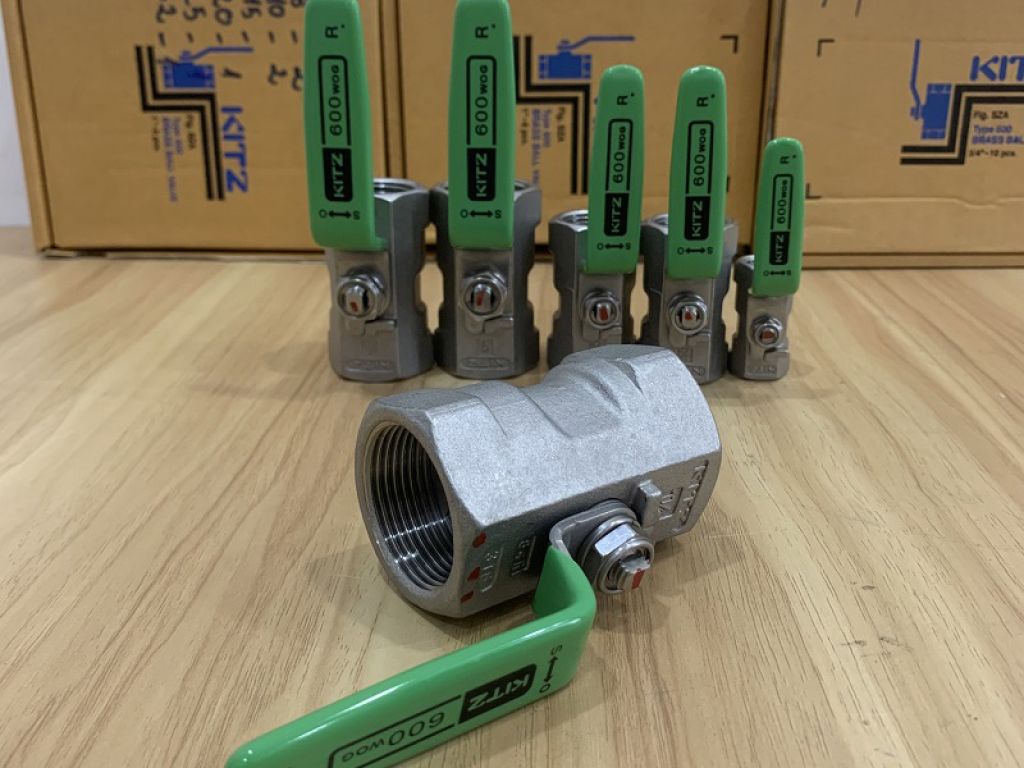

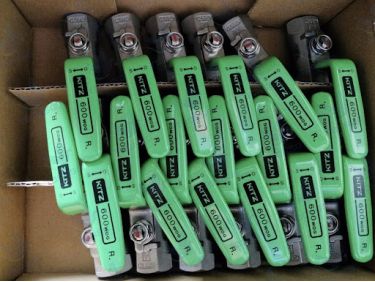

Van bi Kitz UTKM là dòng van bi một mảnh (One-piece body) với thiết kế lỗ giảm (Reduced Bore), được chế tạo bởi Kitz Corporation, Nhật Bản. Sản phẩm này nổi bật với khả năng làm việc trong các ứng dụng áp suất cao. Nguyên lý hoạt động của van bi dựa trên sự xoay của một quả cầu (bi) có lỗ xuyên tâm. Khi tay gạt hoặc bộ điều khiển xoay quả cầu 90 độ, lỗ xuyên tâm sẽ thẳng hàng với đường ống, cho phép dòng lưu chất đi qua. Khi xoay quả cầu 90 độ ngược lại, lỗ xuyên tâm sẽ vuông góc với đường ống, đóng van và ngăn dòng chảy.
Thiết kế thân một mảnh mang lại sự chắc chắn, giảm thiểu các điểm rò rỉ tiềm ẩn so với van nhiều mảnh. Lỗ giảm (Reduced Bore) là đặc điểm kỹ thuật quan trọng, với đường kính lỗ qua bi nhỏ hơn đường kính danh nghĩa của đường ống. Điều này giúp giảm kích thước và trọng lượng của van, đồng thời làm tăng khả năng chịu áp suất so với van full bore cùng kích thước, tuy nhiên có thể gây ra một tổn thất áp suất nhỏ hơn trong hệ thống.
Thương hiệu và Xuất xứ: Kitz, Nhật Bản.
Thông số kỹ thuật chi tiết
| Thông số | Chi tiết |
|---|---|
| Vật liệu chế tạo | Thân van: Thép không gỉ (Inox) 316 (tương đương CF8M). Bi van và Trục van: Thép không gỉ 316. Gioăng làm kín: PTFE (Teflon). |
| Kích thước (DN) | DN8 đến DN50 (tương đương 1/4 inch đến 2 inch) |
| Áp suất làm việc (PN) | Class 600 (tương đương 4.1 MPa / 600 psi / 41 bar) |
| Nhiệt độ làm việc | Tối đa khoảng 220°C (tùy thuộc vào áp suất và loại lưu chất) |
| Môi trường sử dụng | Nước, dầu, khí, gas, hơi nóng, các hóa chất ăn mòn nhẹ. |
| Kiểu kết nối | Kết nối ren (Threaded Ends). Tiêu chuẩn ren thông dụng: BSPT hoặc NPT. |
| Tiêu chuẩn áp dụng | API, ANSI, ASME (tham khảo tiêu chuẩn cụ thể cho từng model và kích thước). |
| Loại van | Van bi một mảnh, lỗ giảm (One-piece body, Reduced Bore). |
Ưu điểm & Nhược điểm kỹ thuật
Ưu điểm kỹ thuật:
- Khả năng chịu áp cao: Với định mức Class 600, van UTKM phù hợp cho các hệ thống có áp suất vận hành lớn, vượt trội so với các dòng van nối ren thông thường.
- Vật liệu Inox 316: Cung cấp khả năng chống ăn mòn tuyệt vời đối với nhiều loại lưu chất, bao gồm cả nước biển, hóa chất nhẹ và môi trường khắc nghiệt.
- Thiết kế thân một mảnh: Đảm bảo độ kín khít cao, giảm thiểu nguy cơ rò rỉ và tăng độ bền cơ học cho van.
- Gioăng PTFE: Chịu được nhiệt độ tương đối cao và có khả năng kháng hóa chất tốt, đảm bảo hiệu suất làm kín ổn định.
- Kích thước nhỏ gọn: Thiết kế lỗ giảm giúp giảm kích thước tổng thể và trọng lượng, dễ dàng lắp đặt trong không gian hạn chế.
- Dễ dàng vận hành: Cơ chế đóng mở bằng bi quay 90 độ cho phép thao tác nhanh chóng và dễ dàng.
Nhược điểm kỹ thuật:
- Tổn thất áp suất: Đặc điểm lỗ giảm (Reduced Bore) có thể gây ra một tổn thất áp suất nhất định trong hệ thống so với van full bore, ảnh hưởng đến hiệu suất lưu thông nếu không được tính toán kỹ lưỡng.
- Giới hạn nhiệt độ: Nhiệt độ làm việc tối đa khoảng 220°C có thể không phù hợp cho các ứng dụng hơi quá nhiệt hoặc nhiệt độ cực cao.
- Khả năng chống mài mòn: Mặc dù Inox 316 có khả năng chống ăn mòn tốt, nhưng đối với các lưu chất có hạt rắn mài mòn, tuổi thọ của gioăng PTFE có thể bị ảnh hưởng.
- Chỉ phù hợp cho lưu chất sạch: Van bi nói chung, đặc biệt là loại có lỗ giảm, không lý tưởng cho các lưu chất có cặn bẩn, hạt rắn lớn hoặc có tính chất sệt cao.
Hướng dẫn lắp đặt & vận hành
Lắp đặt:
- Kiểm tra: Trước khi lắp đặt, đảm bảo van sạch sẽ, không có vật lạ bên trong và các ren kết nối không bị hư hại.
- Định hướng: Van bi Kitz UTKM nối ren có thể lắp đặt ở bất kỳ vị trí nào, tuy nhiên, nên lắp đặt sao cho tay gạt nằm ở vị trí thuận tiện cho việc vận hành và tránh tích tụ lưu chất nếu có thể.
- Kết nối ren: Sử dụng băng tan (PTFE tape) hoặc keo làm kín ren phù hợp để đảm bảo độ kín cho các kết nối ren. Siết chặt van vừa đủ để tránh làm biến dạng ren hoặc thân van.
- Làm sạch đường ống: Đảm bảo đường ống được làm sạch sẽ bụi bẩn, mạt kim loại trước khi kết nối van.
- Kiểm tra an toàn: Sau khi lắp đặt, kiểm tra lại tất cả các kết nối ren để đảm bảo chúng được siết chặt.
Vận hành:
- Mở van: Xoay tay gạt 90 độ để lỗ bi thẳng hàng với đường ống.
- Đóng van: Xoay tay gạt 90 độ để lỗ bi vuông góc với đường ống.
- Vận hành nhẹ nhàng: Tránh tác động lực mạnh lên tay gạt, đặc biệt khi van đang chịu áp suất cao.
- Kiểm tra rò rỉ: Sau khi đưa vào vận hành, kiểm tra định kỳ các kết nối ren và thân van để phát hiện sớm các dấu hiệu rò rỉ.
Bảo trì & xử lý sự cố
Bảo trì định kỳ:
- Vệ sinh bên ngoài: Lau chùi thân van định kỳ để loại bỏ bụi bẩn và các chất bám dính.
- Kiểm tra hoạt động: Mở/đóng van vài chu kỳ để đảm bảo cơ chế hoạt động trơn tru.
- Kiểm tra gioăng làm kín: Nếu có dấu hiệu rò rỉ ở trục van, có thể cần siết chặt hoặc thay thế gioăng làm kín (nếu có thể tháo rời và thay thế). Tuy nhiên, với thiết kế thân một mảnh, việc thay thế gioăng làm kín có thể phức tạp hoặc không khả thi đối với một số model.
- Kiểm tra ren: Đảm bảo ren kết nối không bị ăn mòn hoặc hư hại.
Xử lý sự cố thường gặp:
- Van bị rò rỉ:
- Rò rỉ tại kết nối ren: Kiểm tra và siết chặt lại kết nối ren, hoặc thay thế vật liệu làm kín ren.
- Rò rỉ tại trục van: Có thể do gioăng làm kín trục bị mòn hoặc lỏng. Cần kiểm tra và siết chặt bu lông trục (nếu có) hoặc xem xét thay thế gioăng.
- Rò rỉ qua bi van (khi đóng): Có thể do bề mặt bi hoặc gioăng làm kín bị bám bẩn, trầy xước hoặc hư hỏng. Cần làm sạch van hoặc thay thế các bộ phận bị hỏng.
- Tay gạt khó xoay:
- Van bị kẹt do cặn bẩn hoặc vật lạ.
- Gioăng làm kín quá chặt hoặc bị lão hóa.
- Áp suất hệ thống quá cao so với khả năng vận hành của tay gạt.
Ứng dụng thực tế
Van bi Kitz UTKM nối ren với khả năng chịu áp suất cao và vật liệu Inox 316, được ứng dụng rộng rãi trong nhiều ngành công nghiệp và hệ thống khác nhau:
- Hệ thống cấp thoát nước: Trong các nhà máy xử lý nước, trạm bơm áp lực cao, hệ thống nước sinh hoạt có áp suất lớn.
- Ngành dầu khí: Sử dụng trong các đường ống dẫn dầu, khí gas, hệ thống điều áp, nơi yêu cầu độ an toàn và khả năng chịu áp cao.
- Nhà máy hóa chất: Dùng để điều khiển dòng chảy của các hóa chất ăn mòn nhẹ, dung môi, axit loãng.
- Hệ thống hơi: Trong các nhà máy nhiệt điện, nhà máy công nghiệp sử dụng hơi nước ở áp suất và nhiệt độ trung bình.
- Hệ thống PCCC (Phòng cháy chữa cháy): Đặc biệt trong các hệ thống sprinkler, hệ thống chữa cháy bằng nước có yêu cầu áp suất làm việc cao.
- Hệ thống HVAC (Heating, Ventilation, and Air Conditioning): Trong các hệ thống nước nóng, nước lạnh tuần hoàn có áp suất cao.
- Các ứng dụng công nghiệp khác: Dệt may, thực phẩm và đồ uống (với các tiêu chuẩn vệ sinh phù hợp), sản xuất giấy, v.v.
Liên hệ để biết giá.
