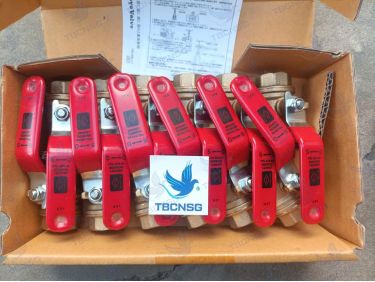

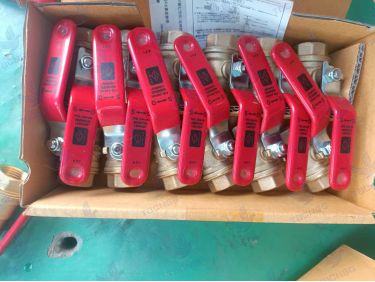

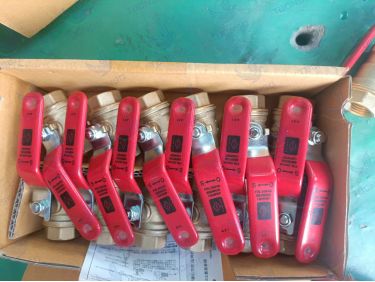

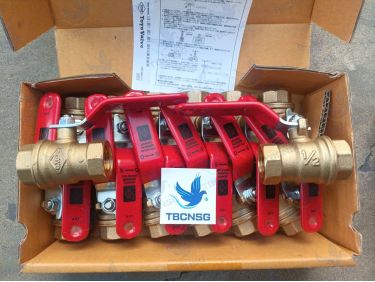

Van bi đồng Toyo Fig.5044A là dòng thiết bị khóa dòng chảy cao cấp được sản xuất bởi thương hiệu Toyo Valve danh tiếng từ Nhật Bản. Sản phẩm được thiết kế chuyên dụng cho các hệ thống đường ống dẫn nước, khí nén, dầu và các môi chất không ăn mòn. Với khả năng chịu áp suất làm việc lên đến 600WOG, model này thường được các kỹ sư lựa chọn để thay thế cho các dòng van bi đồng tiêu chuẩn thấp hơn nhằm tăng cường độ an toàn cho hệ thống. Sản phẩm đặc biệt phù hợp cho các nhà thầu cơ điện (M&E), đơn vị bảo trì nhà máy và các hệ thống cấp thoát nước công nghiệp yêu cầu sự bền bỉ tuyệt đối.
Tổng quan về model Van bi đồng Toyo Fig.5044A
Model Fig.5044A của Toyo thuộc phân khúc van bi thân đồng (Brass) với thiết kế Full Bore (lỗ trơn toàn phần), giúp tối ưu hóa lưu lượng dòng chảy và giảm thiểu tối đa hiện tượng sụt áp qua van. Đây là một trong những sản phẩm chủ lực của Toyo Valve, đáp ứng các tiêu chuẩn khắt khe về kỹ thuật của Nhật Bản và quốc tế. Điểm khác biệt lớn nhất của Van bi đồng Toyo Fig.5044A so với các dòng van thông thường chính là định mức áp suất 600WOG (tương đương khoảng 41.4 Bar), cho phép nó hoạt động ổn định trong các môi trường áp lực cao mà không lo bị biến dạng thân hay rò rỉ tại các vị trí làm kín.
Tại thị trường Việt Nam, Công Ty CP ĐT XNK Thiết Bị Công Nghiệp Sài Gòn (TBCNSG) đã cung cấp dòng ball valve này cho rất nhiều công trình trọng điểm. Sản phẩm được đánh giá cao nhờ phần tay gạt bằng thép mạ bọc nhựa chắc chắn, giúp người vận hành thao tác đóng mở nhanh chóng chỉ bằng một góc 90 độ. Cấu tạo thân đồng đúc nguyên khối giúp van có khả năng chịu va đập tốt và chống oxy hóa hiệu quả trong môi trường độ ẩm cao.
Thông số kỹ thuật chi tiết của Van bi Toyo Fig.5044A
Để giúp quý khách hàng có cái nhìn chính xác nhất về khả năng ứng dụng của sản phẩm, đội ngũ kỹ thuật của TBCNSG xin cung cấp bảng thông số kỹ thuật chi tiết dưới đây. Việc nắm rõ các thông số như áp suất định mức (PN), nhiệt độ làm việc và tiêu chuẩn ren là cực kỳ quan trọng để đảm bảo tính tương thích của hệ thống.
| Đặc tính kỹ thuật | Thông số chi tiết |
|---|---|
| Model | Fig.5044A |
| Thương hiệu | Toyo Valve (Nhật Bản) |
| Vật liệu thân | Đồng (Brass - C3771BE) |
| Vật liệu bi (Ball) | Đồng mạ Chrome (Brass with Chrome Plated) |
| Đệm kín (Seat) | PTFE (Teflon) |
| Kiểu kết nối | Nối ren tiêu chuẩn BS21 (Threaded) |
| Áp suất làm việc | 600 PSI (WOG) / 150 PSI (Saturated Steam) |
| Nhiệt độ làm việc | -20°C đến 150°C (tùy môi chất) |
| Kiểu vận hành | Tay gạt (Lever Handle) |
| Kích cỡ (Size) | DN8 (1/4") đến DN100 (4") |
Sản phẩm này thường được so sánh với các dòng van bi của Kitz hoặc Yoshitake. Tuy nhiên, Fig.5044A của Toyo luôn giữ được vị thế nhờ sự cân bằng giữa hiệu suất vận hành và chi phí đầu tư. Nếu bạn đang thắc mắc Van bi là gì? và tại sao nó lại quan trọng trong công nghiệp, thì đây chính là thiết bị cơ bản nhất nhưng không thể thiếu để kiểm soát dòng chảy một cách nhanh chóng và an toàn.
Bản vẽ kỹ thuật và kích thước hình học
Việc hiểu rõ kích thước vật lý của van giúp các đơn vị thi công bố trí không gian lắp đặt hợp lý, đặc biệt là trong các cụm van trung tâm hoặc không gian hẹp. Van bi đồng Toyo Fig.5044A có thiết kế nhỏ gọn nhưng vẫn đảm bảo độ dày thành van theo tiêu chuẩn chịu lực. Các kích thước cơ bản bao gồm chiều dài thân (L), chiều cao từ tâm đến đỉnh tay gạt (H) và chiều dài tay gạt (D).
- DN15 (1/2"): L = 53mm, H = 45mm, D = 80mm
- DN20 (3/4"): L = 60mm, H = 48mm, D = 80mm
- DN25 (1"): L = 72mm, H = 55mm, D = 110mm
- DN40 (1.1/2"): L = 92mm, H = 70mm, D = 150mm
- DN50 (2"): L = 108mm, H = 77mm, D = 150mm
Lưu ý rằng các thông số trên có thể thay đổi nhẹ tùy theo lô sản xuất của hãng Toyo, quý khách nên liên hệ trực tiếp với kỹ thuật TBCNSG để nhận bản vẽ CAD chính xác nhất cho từng kích cỡ cụ thể.
Hướng dẫn lắp đặt Van bi đồng Toyo Fig.5044A đúng kỹ thuật
Lắp đặt van khóa bi đúng cách không chỉ giúp hệ thống vận hành trơn tru mà còn kéo dài tuổi thọ cho thiết bị. Dưới đây là các bước hướng dẫn từ đội ngũ kỹ thuật của chúng tôi:
- Bước 1: Kiểm tra môi chất: Đảm bảo môi chất trong đường ống tương thích với vật liệu đồng và đệm PTFE. Tránh dùng cho các hóa chất ăn mòn mạnh đối với hợp kim đồng.
- Bước 2: Vệ sinh đường ống: Loại bỏ mạt sắt, cát đá hoặc băng tan dư thừa trong đường ống. Các tạp chất này là nguyên nhân hàng đầu gây trầy xước bi và làm rò rỉ van.
- Bước 3: Sử dụng vật liệu làm kín: Quấn băng tan (Teflon tape) theo chiều kim đồng hồ quanh ren ngoài của ống. Không nên quấn quá dày vì có thể gây nứt vỡ cổ ren khi siết mạnh.
- Bước 4: Siết van: Vặn van vào ống bằng tay trước, sau đó dùng mỏ lết siết chặt vừa đủ. Đối với thân đồng, lực siết cần vừa phải, tránh dùng lực quá mức gây biến dạng ren.
- Bước 5: Kiểm tra: Sau khi lắp đặt, hãy thử áp suất hệ thống để kiểm tra rò rỉ tại các mối nối ren và cổ van.
Phụ kiện tương thích và ứng dụng thực tế
Trong một hệ thống hoàn chỉnh, Van bi đồng Toyo Fig.5044A thường được lắp đặt kết hợp với các thiết bị khác để tối ưu hóa hiệu suất. Các phụ kiện thường gặp bao gồm:
- Lọc y đồng: Lắp phía trước van bi để bảo vệ bi khỏi các tạp chất rắn.
- Van một chiều đồng: Ngăn chặn dòng chảy ngược gây hại cho bơm và các thiết bị đo.
- Đồng hồ đo áp suất: Theo dõi áp lực làm việc để đảm bảo không vượt quá ngưỡng 600WOG của van.
- Khớp nối mềm: Giảm rung chấn từ máy bơm tác động lên các mối nối ren của van.
Kinh nghiệm thực tế: TBCNSG đã từng cung cấp số lượng lớn model Fig.5044A cho hệ thống khí nén và nước làm lạnh tại một nhà máy sản xuất linh kiện điện tử lớn ở KCN Amata, Đồng Nai. Tại đây, van được lắp đặt tại các nhánh rẽ của đường ống chính. Nhờ khả năng đóng kín tuyệt đối và tay gạt vận hành nhẹ nhàng, hệ thống đã hoạt động liên tục hơn 3 năm mà không cần thay thế hay bảo trì lớn. Ngoài ra, chúng tôi cũng cung cấp dòng sản phẩm này cho nhiều tòa nhà cao tầng tại TP. Hồ Chí Minh và các khu công nghiệp tại Bình Dương, Vũng Tàu.
Tại sao nên mua Van bi Toyo tại TBCNSG?
Công Ty CP ĐT XNK Thiết Bị Công Nghiệp Sài Gòn (TBCNSG) tự hào là đơn vị có nhiều năm kinh nghiệm trong lĩnh vực phân phối thiết bị van công nghiệp. Khi lựa chọn mua Van bi đồng Toyo Fig.5044A tại chúng tôi, quý khách hàng sẽ nhận được những giá trị vượt trội:
- Hàng chính hãng 100%: Cam kết sản phẩm nhập khẩu trực tiếp từ Toyo Valve, đầy đủ giấy tờ CO (Chứng nhận xuất xứ) và CQ (Chứng nhận chất lượng).
- Năng lực kỹ thuật: Đội ngũ kỹ sư của TBCNSG không chỉ bán hàng mà còn tư vấn giải pháp kỹ thuật chuyên sâu, hỗ trợ tính toán thông số hệ thống và hướng dẫn lắp đặt từ xa.
- Kho hàng sẵn có: Chúng tôi luôn lưu kho số lượng lớn các size từ DN15 đến DN50 để đáp ứng kịp thời tiến độ của các dự án tại khu vực phía Nam và trên toàn quốc.
- Bảo hành uy tín: Chính sách bảo hành 12 tháng theo tiêu chuẩn nhà sản xuất, hỗ trợ đổi trả nếu có lỗi từ phía nhà cung cấp.
- Dịch vụ gia tăng: Hỗ trợ thay thế, lắp đặt tận nơi cho các nhà máy, xí nghiệp có nhu cầu bảo trì hệ thống định kỳ.
Tải Datasheet và yêu cầu báo giá
Để phục vụ cho công tác thiết kế và phê duyệt dự án, quý khách có thể liên hệ với bộ phận kinh doanh của TBCNSG để nhận tài liệu kỹ thuật (Datasheet) chi tiết nhất của dòng Van bi đồng Toyo Fig.5044A. Tài liệu sẽ bao gồm đầy đủ biểu đồ áp suất - nhiệt độ, bảng vật liệu chi tiết và các chứng chỉ tiêu chuẩn quốc tế mà sản phẩm đạt được.
Nếu quý khách đang tìm kiếm một địa chỉ cung cấp Van bi uy tín với mức giá cạnh tranh nhất thị trường, hãy gửi ngay danh sách số lượng và kích cỡ cần thiết cho chúng tôi. TBCNSG cam kết phản hồi báo giá trong vòng 30 phút với chiết khấu hấp dẫn cho các đại lý và nhà thầu thi công.
Đừng ngần ngại liên hệ với chuyên gia kỹ thuật của chúng tôi để được tư vấn miễn phí về cách lựa chọn loại van phù hợp nhất cho môi chất và áp suất hệ thống của bạn. Sự hài lòng và an toàn của hệ thống khách hàng chính là tôn chỉ hoạt động của Công Ty CP ĐT XNK Thiết Bị Công Nghiệp Sài Gòn.
