Trong ngành công nghiệp hiện đại, việc duy trì sự sạch sẽ và hiệu quả của hệ thống đường ống là vô cùng quan trọng. Các tạp chất, cặn bẩn có thể gây tắc nghẽn, ăn mòn và làm giảm hiệu suất của thiết bị. Để giải quyết vấn đề này, bộ lọc (strainer) đóng vai trò then chốt. Hai loại bộ lọc phổ biến nhất là bộ lọc T và bộ lọc Y. Bài viết này, được biên soạn bởi các chuyên gia tại Thiết Bị Công Nghiệp Sài Gòn (diennuoccongnghiep.com), sẽ so sánh chi tiết hai loại bộ lọc này, phân tích ưu nhược điểm và ứng dụng thực tế của chúng, giúp bạn đưa ra lựa chọn phù hợp nhất cho hệ thống của mình.
Giới Thiệu Chung về Bộ Lọc T và Bộ Lọc Y
Bộ lọc (strainer) là một thiết bị cơ khí được sử dụng để loại bỏ các chất rắn không mong muốn khỏi chất lỏng hoặc khí đi qua đường ống. Chúng hoạt động bằng cách giữ lại các hạt lớn hơn kích thước lưới lọc, bảo vệ các thiết bị nhạy cảm như van, máy bơm, đồng hồ đo lưu lượng và các thiết bị khác khỏi bị hư hỏng hoặc tắc nghẽn. Việc sử dụng bộ lọc giúp kéo dài tuổi thọ của thiết bị, giảm chi phí bảo trì và đảm bảo hiệu suất hoạt động ổn định của hệ thống.

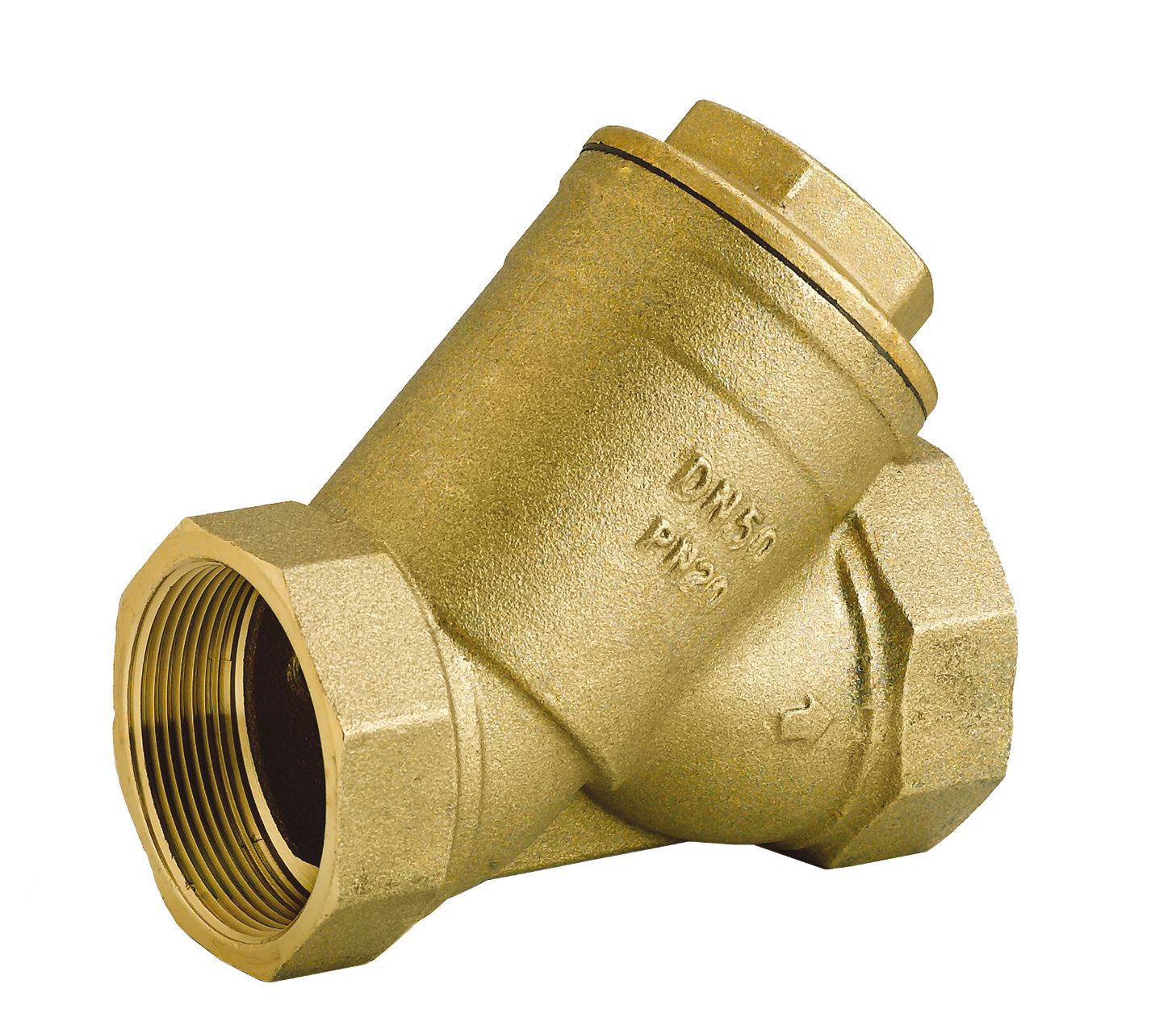

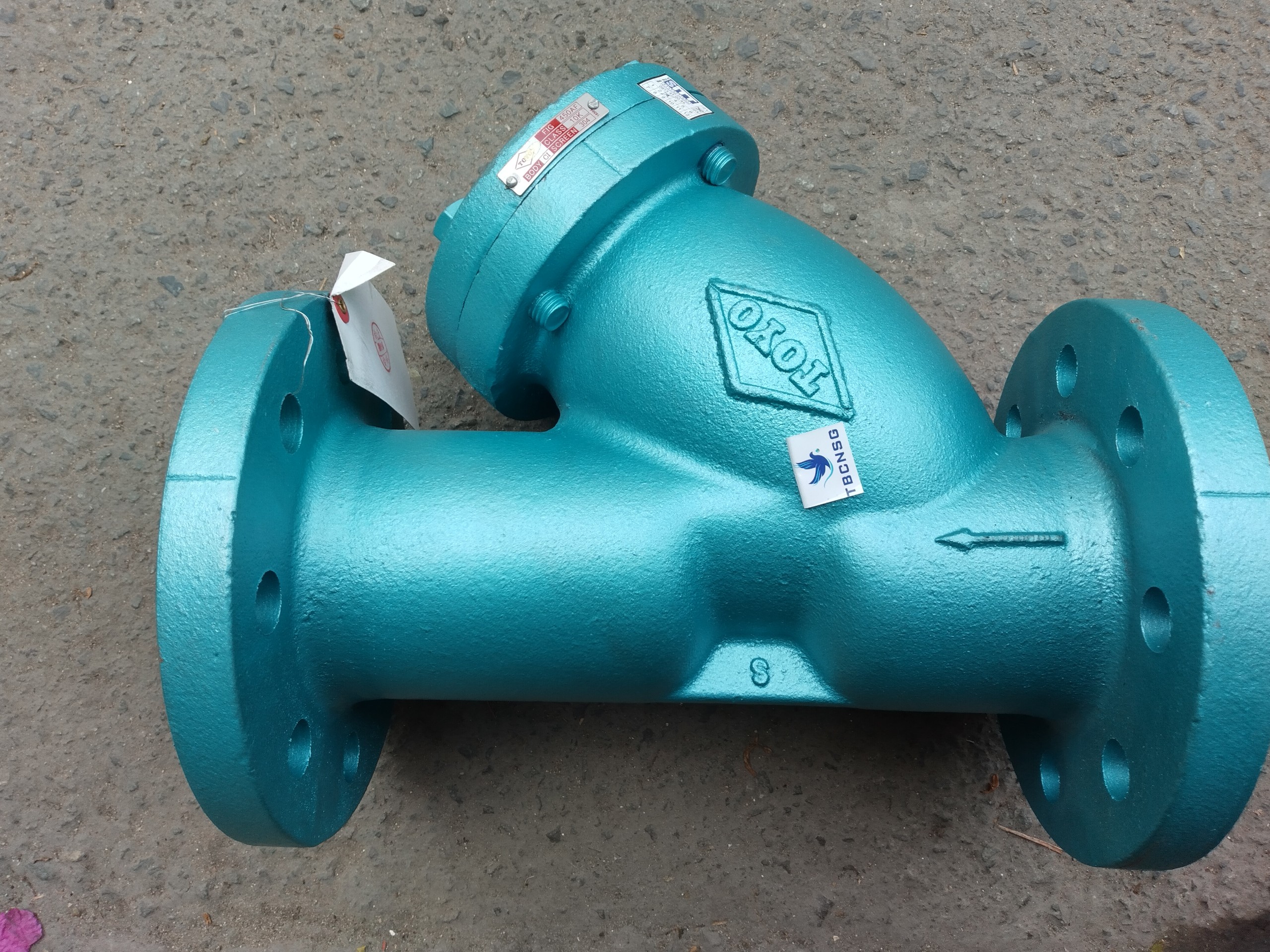

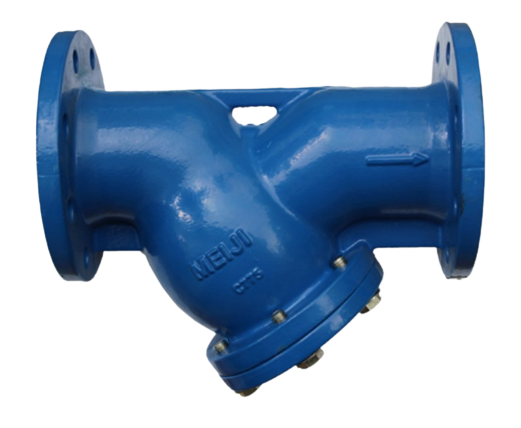

Bộ Lọc Y (Y-Strainer)
Bộ lọc Y (Y-Strainer) là một loại bộ lọc phổ biến, được đặt tên theo hình dáng chữ "Y" của nó. Thiết kế này cho phép bộ lọc được lắp đặt theo cả chiều ngang và chiều dọc của đường ống. Bộ lọc Y thường được sử dụng để lọc các tạp chất như cát, sỏi, rỉ sét và các hạt rắn khác khỏi chất lỏng hoặc khí. Chúng đặc biệt hữu ích trong các ứng dụng có áp suất và nhiệt độ cao.
Cấu tạo của bộ lọc Y: Bộ lọc Y bao gồm thân hình chữ Y, lưới lọc (screen) được đặt nghiêng bên trong thân, và nắp (cap) để tháo lắp và vệ sinh lưới lọc. Chất lỏng hoặc khí đi vào bộ lọc qua một đầu của chữ Y, đi qua lưới lọc để loại bỏ tạp chất, và sau đó đi ra ở đầu còn lại. Các tạp chất được giữ lại trong lưới lọc và có thể được loại bỏ bằng cách tháo nắp và vệ sinh lưới.
Nguyên lý hoạt động của bộ lọc Y: Chất lỏng hoặc khí đi vào bộ lọc Y, dòng chảy bị ép qua lưới lọc. Lưới lọc giữ lại các hạt rắn lớn hơn kích thước mắt lưới, cho phép chất lỏng hoặc khí sạch đi qua. Các hạt rắn tích tụ trong lưới lọc cho đến khi được loại bỏ bằng cách vệ sinh lưới lọc.
Bộ Lọc T (T-Strainer)
Bộ lọc T (T-Strainer) có hình dáng chữ "T", với lưới lọc được đặt vuông góc với dòng chảy chính. Tương tự như bộ lọc Y, bộ lọc T cũng được sử dụng để loại bỏ các tạp chất rắn khỏi chất lỏng hoặc khí. Tuy nhiên, thiết kế của bộ lọc T có một số khác biệt so với bộ lọc Y, ảnh hưởng đến hiệu suất và ứng dụng của chúng.
Cấu tạo của bộ lọc T: Bộ lọc T bao gồm thân hình chữ T, lưới lọc được đặt trong một nhánh của chữ T, và nắp để tháo lắp và vệ sinh lưới lọc. Chất lỏng hoặc khí đi vào bộ lọc qua một đầu của chữ T, dòng chảy bị chuyển hướng 90 độ để đi qua lưới lọc, và sau đó đi ra ở đầu còn lại. Các tạp chất được giữ lại trong lưới lọc và có thể được loại bỏ bằng cách tháo nắp và vệ sinh lưới.
Nguyên lý hoạt động của bộ lọc T: Chất lỏng hoặc khí đi vào bộ lọc T, dòng chảy bị chuyển hướng đột ngột 90 độ để đi qua lưới lọc. Lưới lọc giữ lại các hạt rắn lớn hơn kích thước mắt lưới, cho phép chất lỏng hoặc khí sạch đi qua. Do sự chuyển hướng dòng chảy, bộ lọc T có thể tạo ra sự sụt áp lớn hơn so với bộ lọc Y.
So Sánh Chi Tiết Ưu và Nhược Điểm của Bộ Lọc T và Bộ Lọc Y
Để đưa ra lựa chọn phù hợp giữa bộ lọc T và bộ lọc Y, chúng ta cần xem xét kỹ lưỡng các ưu và nhược điểm của từng loại:
Ưu Điểm của Bộ Lọc Y
- Khả năng chịu áp suất cao: Bộ lọc Y thường có thiết kế chắc chắn, chịu được áp suất cao hơn so với bộ lọc T. Điều này làm cho chúng phù hợp với các ứng dụng trong các hệ thống có áp suất cao.
- Ít sụt áp hơn: Do dòng chảy đi qua bộ lọc Y theo đường thẳng hơn, chúng thường tạo ra ít sụt áp hơn so với bộ lọc T. Điều này giúp duy trì hiệu suất hệ thống và giảm tiêu thụ năng lượng.
- Dễ dàng lắp đặt và bảo trì: Bộ lọc Y có thể được lắp đặt theo cả chiều ngang và chiều dọc, giúp chúng linh hoạt hơn trong việc lắp đặt. Việc bảo trì cũng tương đối đơn giản, chỉ cần tháo nắp và vệ sinh lưới lọc.
- Chi phí thấp hơn: So với bộ lọc T, bộ lọc Y thường có chi phí thấp hơn, làm cho chúng trở thành một lựa chọn kinh tế hơn cho nhiều ứng dụng.
Nhược Điểm của Bộ Lọc Y
- Khó vệ sinh hơn trong một số trường hợp: Trong các hệ thống lớn, việc vệ sinh bộ lọc Y có thể khó khăn hơn so với bộ lọc T, đặc biệt là khi lưới lọc bị tắc nghẽn nặng.
- Kích thước lớn hơn so với bộ lọc T có cùng lưu lượng: Để đạt được cùng một lưu lượng, bộ lọc Y có thể cần kích thước lớn hơn so với bộ lọc T.
Ưu Điểm của Bộ Lọc T
- Dễ dàng vệ sinh hơn: Thiết kế của bộ lọc T cho phép dễ dàng vệ sinh lưới lọc hơn, đặc biệt là trong các hệ thống lớn hoặc khi lưới lọc bị tắc nghẽn nặng.
- Kích thước nhỏ gọn hơn: Bộ lọc T thường có kích thước nhỏ gọn hơn so với bộ lọc Y có cùng lưu lượng, giúp tiết kiệm không gian lắp đặt.
Nhược Điểm của Bộ Lọc T
- Sụt áp cao hơn: Do dòng chảy bị chuyển hướng đột ngột, bộ lọc T thường tạo ra sụt áp cao hơn so với bộ lọc Y. Điều này có thể làm giảm hiệu suất hệ thống và tăng tiêu thụ năng lượng.
- Khả năng chịu áp suất thấp hơn: Bộ lọc T thường có thiết kế ít chắc chắn hơn so với bộ lọc Y, do đó khả năng chịu áp suất cũng thấp hơn.
- Chi phí cao hơn: So với bộ lọc Y, bộ lọc T thường có chi phí cao hơn, làm cho chúng trở thành một lựa chọn ít kinh tế hơn cho một số ứng dụng.
So Sánh Chi Tiết về Thông Số Kỹ Thuật
Để hiểu rõ hơn về sự khác biệt giữa bộ lọc T và bộ lọc Y, chúng ta cần so sánh các thông số kỹ thuật quan trọng của chúng:
- Áp suất làm việc tối đa: Bộ lọc Y thường có áp suất làm việc tối đa cao hơn so với bộ lọc T.
- Nhiệt độ làm việc tối đa: Cả hai loại bộ lọc đều có thể được thiết kế để chịu được nhiệt độ cao, nhưng bộ lọc Y thường có phạm vi nhiệt độ làm việc rộng hơn.
- Kích thước lưới lọc (mesh size): Kích thước lưới lọc có thể được tùy chỉnh cho cả hai loại bộ lọc, tùy thuộc vào yêu cầu của ứng dụng.
- Vật liệu chế tạo: Cả hai loại bộ lọc có thể được làm từ nhiều loại vật liệu khác nhau, như thép carbon, thép không gỉ (stainless steel), đồng thau (brass) hoặc nhựa (plastic), tùy thuộc vào môi trường làm việc và loại chất lỏng hoặc khí được lọc.
- Kích thước đường ống: Cả hai loại bộ lọc có sẵn trong nhiều kích thước đường ống khác nhau, từ nhỏ đến lớn, để phù hợp với các ứng dụng khác nhau.
- Lưu lượng: Lưu lượng của bộ lọc phụ thuộc vào kích thước đường ống, kích thước lưới lọc và áp suất làm việc.
- Sụt áp: Bộ lọc T thường có sụt áp cao hơn so với bộ lọc Y.
Ứng Dụng Thực Tế của Bộ Lọc T và Bộ Lọc Y
Việc lựa chọn giữa bộ lọc T và bộ lọc Y phụ thuộc vào yêu cầu cụ thể của ứng dụng. Dưới đây là một số ví dụ về các ứng dụng phổ biến của từng loại bộ lọc:
Ứng Dụng của Bộ Lọc Y
- Hệ thống nước làm mát: Bộ lọc Y được sử dụng để loại bỏ các tạp chất khỏi nước làm mát, bảo vệ các thiết bị như máy bơm và bộ trao đổi nhiệt.
- Hệ thống hơi nước: Bộ lọc Y được sử dụng để loại bỏ các hạt rắn khỏi hơi nước, ngăn ngừa tắc nghẽn và ăn mòn trong hệ thống.
- Hệ thống dầu: Bộ lọc Y được sử dụng để loại bỏ các tạp chất khỏi dầu, bảo vệ các thiết bị như máy bơm và van.
- Hệ thống khí nén: Bộ lọc Y được sử dụng để loại bỏ các hạt rắn và chất lỏng khỏi khí nén, bảo vệ các thiết bị khí nén.
- Ứng dụng trong ngành công nghiệp hóa chất: Lọc các hóa chất ăn mòn, bảo vệ thiết bị.
- Ứng dụng trong ngành thực phẩm và đồ uống: Lọc tạp chất trong quá trình sản xuất.
Ứng Dụng của Bộ Lọc T
- Hệ thống đường ống có không gian hạn chế: Do kích thước nhỏ gọn, bộ lọc T phù hợp với các hệ thống đường ống có không gian lắp đặt hạn chế.
- Hệ thống cần vệ sinh thường xuyên: Thiết kế của bộ lọc T cho phép dễ dàng vệ sinh lưới lọc, làm cho chúng phù hợp với các hệ thống cần vệ sinh thường xuyên.
- Ứng dụng trong các hệ thống xử lý nước thải: Lọc các chất rắn lơ lửng trong nước thải.
- Ứng dụng trong các hệ thống tưới tiêu: Lọc cặn bẩn và tạp chất để bảo vệ hệ thống tưới.
Hướng Dẫn Lựa Chọn Bộ Lọc Phù Hợp
Để lựa chọn bộ lọc phù hợp, bạn cần xem xét các yếu tố sau:
- Loại chất lỏng hoặc khí cần lọc: Xác định loại chất lỏng hoặc khí cần lọc để chọn vật liệu chế tạo bộ lọc phù hợp.
- Kích thước hạt cần loại bỏ: Xác định kích thước hạt nhỏ nhất cần loại bỏ để chọn kích thước lưới lọc phù hợp.
- Áp suất và nhiệt độ làm việc: Chọn bộ lọc có áp suất và nhiệt độ làm việc tối đa phù hợp với điều kiện hoạt động của hệ thống.
- Lưu lượng: Chọn bộ lọc có lưu lượng phù hợp với yêu cầu của hệ thống.
- Không gian lắp đặt: Xem xét không gian lắp đặt để chọn kích thước bộ lọc phù hợp.
- Tần suất vệ sinh: Xác định tần suất vệ sinh cần thiết để chọn loại bộ lọc có thiết kế dễ dàng vệ sinh.
- Chi phí: So sánh chi phí của các loại bộ lọc khác nhau để chọn lựa chọn kinh tế nhất.
Ngoài ra, bạn cũng nên tham khảo ý kiến của các chuyên gia tại Thiết Bị Công Nghiệp Sài Gòn (diennuoccongnghiep.com) để được tư vấn và lựa chọn bộ lọc phù hợp nhất cho hệ thống của mình. Chúng tôi có đội ngũ kỹ sư giàu kinh nghiệm, sẵn sàng hỗ trợ bạn trong việc lựa chọn, lắp đặt và bảo trì bộ lọc.
Bảo Trì và Vệ Sinh Bộ Lọc
Để đảm bảo bộ lọc hoạt động hiệu quả và kéo dài tuổi thọ, việc bảo trì và vệ sinh định kỳ là rất quan trọng. Dưới đây là một số hướng dẫn cơ bản:
- Vệ sinh lưới lọc định kỳ: Tần suất vệ sinh phụ thuộc vào mức độ ô nhiễm của chất lỏng hoặc khí được lọc. Nên vệ sinh lưới lọc thường xuyên hơn trong các hệ thống có nhiều tạp chất.
- Kiểm tra lưới lọc: Kiểm tra lưới lọc để phát hiện các dấu hiệu hư hỏng, như rách hoặc thủng. Thay thế lưới lọc nếu cần thiết.
- Kiểm tra gioăng và phớt: Kiểm tra gioăng và phớt để đảm bảo chúng không bị rò rỉ. Thay thế gioăng và phớt nếu cần thiết.
- Bôi trơn các bộ phận chuyển động: Bôi trơn các bộ phận chuyển động, như ren của nắp, để đảm bảo chúng hoạt động trơn tru.
- Ghi lại lịch sử bảo trì: Ghi lại lịch sử bảo trì để theo dõi hiệu suất của bộ lọc và lên kế hoạch bảo trì phù hợp.
Việc bảo trì và vệ sinh bộ lọc đúng cách sẽ giúp bạn tiết kiệm chi phí bảo trì, giảm thời gian ngừng hoạt động và đảm bảo hiệu suất hoạt động ổn định của hệ thống.
Kết Luận
Bộ lọc T và bộ lọc Y đều là những thiết bị quan trọng trong việc bảo vệ hệ thống đường ống khỏi các tạp chất. Mỗi loại bộ lọc có những ưu và nhược điểm riêng, phù hợp với các ứng dụng khác nhau. Việc lựa chọn bộ lọc phù hợp đòi hỏi sự xem xét kỹ lưỡng các yếu tố như loại chất lỏng hoặc khí cần lọc, kích thước hạt cần loại bỏ, áp suất và nhiệt độ làm việc, lưu lượng, không gian lắp đặt, tần suất vệ sinh và chi phí. Hy vọng bài viết này đã cung cấp cho bạn những kiến thức hữu ích để đưa ra quyết định sáng suốt. Nếu bạn có bất kỳ câu hỏi nào hoặc cần tư vấn thêm, đừng ngần ngại liên hệ với các chuyên gia tại Thiết Bị Công Nghiệp Sài Gòn (diennuoccongnghiep.com). Chúng tôi luôn sẵn sàng hỗ trợ bạn.
