Nhiều kỹ sư vận hành tại các nhà máy ở Bình Dương hay TP.HCM thường gặp phải tình trạng bơm bị sụt áp hoặc rung lắc dữ dội dù hệ thống vừa mới lắp đặt. Nguyên nhân phổ biến không nằm ở công suất bơm, mà ở việc lựa chọn sai thiết bị lọc rác. Khi lưu lượng chất lỏng quá lớn hoặc nồng độ tạp chất cao, các dòng lọc thông thường sẽ nhanh chóng bị tắc nghẽn, gây tổn thất áp suất nghiêm trọng. Bộ lọc Basket T (Bộ lọc chữ T) chính là lời giải kỹ thuật cho bài toán này nhờ khoang chứa rác lớn và thiết kế dòng chảy thẳng, giúp giảm thiểu tối đa trở lực trong khi vẫn đảm bảo bảo vệ an toàn cho các thiết bị đắt tiền phía sau như máy bơm, đồng hồ đo lưu lượng hay van điều khiển.
Bản chất kỹ thuật của Bộ lọc Basket T

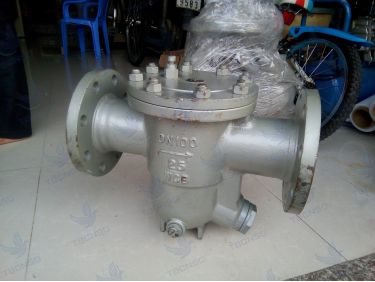

Bộ lọc Basket T (T-Type Strainer) là một thiết bị lọc rác dạng thô, được lắp đặt trực tiếp trên đường ống để loại bỏ các hạt rắn, cặn bẩn ra khỏi dòng lưu chất. Tên gọi "chữ T" xuất phát từ hình dáng cấu tạo giống chữ T in hoa, với phần thân nằm ngang cho dòng chảy đi qua và một nhánh đứng chứa giỏ lọc (basket).
Khác với dòng Lọc Y thường dùng cho các đường ống nhỏ hoặc môi trường ít cặn, bộ lọc chữ T được ưu tiên cho các hệ thống yêu cầu công suất lọc lớn. Thiết kế của nó cho phép tháo nắp để vệ sinh giỏ lọc ngay tại chỗ mà không cần tháo rời toàn bộ thân van ra khỏi hệ thống, giúp tiết kiệm đáng kể thời gian dừng máy.
Cấu tạo và nguyên lý vận hành

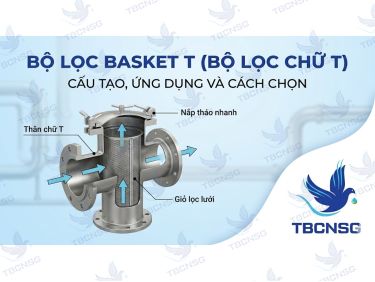

Một bộ lọc Basket T tiêu chuẩn bao gồm các thành phần chính sau:
- Thân bộ lọc: Thường được đúc từ gang, thép carbon hoặc inox (SUS304, SUS316) tùy theo môi trường sử dụng. Thiết kế thân chữ T giúp dòng chảy đi thẳng, ít bị đổi hướng đột ngột như các loại lọc khác.
- Giỏ lọc (Basket): Đây là linh hồn của thiết bị, được làm bằng lưới thép không gỉ. Diện tích bề mặt của giỏ lọc thường lớn gấp nhiều lần diện tích mặt cắt ngang của ống, giúp kéo dài thời gian giữa các lần vệ sinh.
- Nắp bộ lọc: Có thể là dạng nắp ren hoặc nắp bích, cho phép tiếp cận giỏ lọc từ phía trên hoặc phía bên cạnh tùy thiết kế.
- Gioăng làm kín: Đảm bảo hệ thống không bị rò rỉ khi chịu áp suất cao.
Nguyên lý hoạt động khá đơn giản: Khi lưu chất đi qua thân bộ lọc, nó buộc phải đi qua lưới lọc của giỏ. Các tạp chất có kích thước lớn hơn mắt lưới sẽ bị giữ lại bên trong giỏ, trong khi lưu chất sạch tiếp tục đi ra ngoài theo hướng đối diện.
Trong quá trình tư vấn giải pháp tại các khu công nghiệp ở Đồng Nai, chúng tôi nhận thấy một sai lầm phổ biến là lắp đặt bộ lọc chữ T mà không tính đến khoảng không gian phía trên. Khi cần bảo trì, kỹ sư không thể nhấc giỏ lọc ra ngoài vì vướng các đường ống khác hoặc trần nhà. Luôn đảm bảo khoảng cách trống ít nhất bằng 1.5 lần chiều cao của giỏ lọc để việc vệ sinh diễn ra thuận lợi.
Phân loại và thông số kỹ thuật phổ biến
Dựa trên nhu cầu thực tế của các dự án công nghiệp, bộ lọc chữ T thường được phân loại theo vật liệu và tiêu chuẩn kết nối:
| Đặc điểm | Thông số / Loại phổ biến |
|---|---|
| Vật liệu thân | Gang (Cast Iron), Thép (Carbon Steel), Inox (Stainless Steel) |
| Tiêu chuẩn mặt bích | JIS 10K, JIS 20K, ANSI 150, DIN PN16 |
| Kích thước lưới lọc | Từ 20 mesh đến 200 mesh (tùy độ tinh lọc yêu cầu) |
| Áp suất làm việc | PN10, PN16, PN25, Class 150, Class 300 |
Việc lựa chọn giữa một thiết bị Y Strainer và bộ lọc chữ T phụ thuộc rất nhiều vào áp suất cho phép (Pressure Drop). Nếu hệ thống của bạn nhạy cảm với sự sụt áp, bộ lọc chữ T là lựa chọn an toàn hơn vì cấu trúc giỏ lọc rộng rãi giúp dòng chảy thông thoáng hơn.
Định hướng lựa chọn nhanh theo nhu cầu thực tế
- Hệ thống nước cấp, PCCC: Ưu tiên loại thân gang, kết nối mặt bích JIS 10K hoặc PN16 để tối ưu chi phí.
- Hệ thống hóa chất, thực phẩm: Bắt buộc sử dụng inox 304 hoặc 316 để chống ăn mòn và đảm bảo vệ sinh.
- Hệ thống dầu nóng, hơi nóng: Nên chọn thân thép đúc có khả năng chịu nhiệt và chịu áp cao.
- Không gian lắp đặt hẹp: Nếu không đủ diện tích cho bộ lọc Basket, bạn có thể cân nhắc quay lại phương án sử dụng thiết bị lọc dạng chữ Y nhưng cần tăng tần suất vệ sinh lưới lọc.
Lưu ý quan trọng khi vận hành và bảo trì
Để bộ lọc hoạt động hiệu quả, người vận hành cần lưu ý các điểm sau:
- Theo dõi chênh lệch áp suất: Nên lắp đặt đồng hồ đo áp suất ở trước và sau bộ lọc. Khi độ chênh áp vượt mức quy định (thường là 0.5 - 1 bar), đó là dấu hiệu giỏ lọc đã đầy rác.
- Hướng lắp đặt: Bộ lọc chữ T thường được lắp trên đoạn ống nằm ngang. Tuy nhiên, có những thiết kế đặc biệt cho phép lắp đứng, hãy kiểm tra kỹ tài liệu kỹ thuật của nhà sản xuất.
- Vệ sinh định kỳ: Đừng đợi đến khi hệ thống báo lỗi mới vệ sinh. Việc cặn bẩn bám quá lâu có thể làm rách lưới lọc dưới áp lực dòng chảy mạnh.
Một trường hợp thực tế tại một nhà máy xử lý nước ở TP.HCM, do sử dụng lưới lọc quá mịn cho dòng nước thô, bộ lọc Basket T liên tục bị tắc. Thay vì thay bộ lọc mới, chúng tôi đã tư vấn thay thế giỏ lọc có kích thước mắt lưới lớn hơn ở giai đoạn đầu và lắp thêm bộ lọc tinh ở giai đoạn sau. Điều này giúp hệ thống vận hành ổn định mà không làm cháy motor bơm do quá tải áp suất.
Câu hỏi thường gặp (FAQ)
1. Bộ lọc Basket T có thể dùng cho hơi nóng (Steam) được không?
Có, nhưng cần chọn vật liệu thân thép hoặc inox và gioăng làm kín chịu nhiệt chuyên dụng. Tuy nhiên, trong hệ thống hơi, lọc Y vẫn được ưu tiên hơn do khả năng chịu áp suất cực cao tốt hơn ở kích thước nhỏ.
2. Làm sao để biết khi nào cần vệ sinh giỏ lọc nếu không có đồng hồ áp?
Bạn có thể dựa vào lưu lượng đầu ra. Nếu nhận thấy lưu lượng giảm đáng kể hoặc thiết bị phía sau (như vòi phun) hoạt động yếu đi, hãy kiểm tra giỏ lọc ngay lập tức.
3. Có thể thay thế lưới lọc bên trong giỏ lọc không?
Hoàn toàn được. Giỏ lọc thường cấu tạo gồm một khung thép đục lỗ bên ngoài và lớp lưới mịn bên trong. Bạn có thể thay lớp lưới này để thay đổi độ tinh lọc của thiết bị.
Tại TBCNSG, với kinh nghiệm nhiều năm trong việc cung ứng và tư vấn giải pháp đường ống, chúng tôi hiểu rằng mỗi hệ thống đều có những đặc thù riêng. Việc hiểu rõ bản chất của Bộ lọc Basket T không chỉ giúp bạn bảo vệ thiết bị mà còn tối ưu hóa chi phí vận hành lâu dài cho doanh nghiệp.
