Lọc Y là một thiết bị cơ khí không thể thiếu trong các hệ thống đường ống công nghiệp hiện đại, đóng vai trò như một "người gác cổng" bảo vệ các thiết bị đắt tiền phía sau. Trong kỹ thuật quốc tế, thiết bị này được gọi là Y-Strainer. Tại thị trường Trung Quốc, nó được biết đến với tên gọi Y型过滤器 (Y-xíng guòlǜqì), còn trong các tài liệu kỹ thuật Nhật Bản, sản phẩm thường được ghi là Y形ストレーナ (Y-gata sutorēna). Tại Việt Nam, tên gọi phổ biến nhất là lọc chữ Y hoặc van lọc Y.
Vai trò chính của thiết bị này là loại bỏ các tạp chất rắn, cặn bẩn, cát hoặc mảnh vỡ cơ khí ra khỏi dòng lưu chất (lỏng hoặc khí). Việc loại bỏ các tác nhân gây hại này giúp bảo vệ máy bơm, đồng hồ đo lưu lượng, van điều khiển và các thiết bị nhạy cảm khác khỏi nguy cơ bị kẹt, mài mòn hoặc hư hỏng cấu trúc. Phạm vi ứng dụng của sản phẩm trải dài từ các hệ thống cấp thoát nước dân dụng đến các nhà máy hóa chất, lọc dầu và hệ thống hơi nóng (steam) áp suất cao.

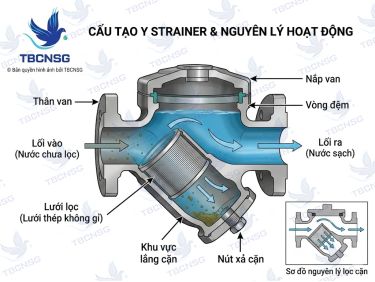

Cấu tạo chi tiết của Lọc Y
Một thiết bị lọc chữ Y tiêu chuẩn được cấu thành từ ba bộ phận chính, mỗi bộ phận được thiết kế với vật liệu và tiêu chuẩn kỹ thuật riêng biệt để đảm bảo khả năng vận hành ổn định:
- Thân bộ lọc (Body): Đây là phần khung chịu lực chính, có hình dáng giống chữ "Y". Thân thường được chế tạo bằng các phương pháp đúc áp lực từ vật liệu như gang cầu (Ductile Iron), gang xám (Cast Iron), thép carbon (WCB), inox 304/316 hoặc nhựa PVC/PPH. Thiết kế thân phải tuân thủ các tiêu chuẩn độ dày và chịu áp theo ASME B16.34 hoặc DIN 3202.
- Lưới lọc (Screen/Mesh): Là bộ phận quan trọng nhất nằm bên trong nhánh chéo của chữ Y. Lưới lọc thường làm bằng thép không gỉ (Stainless Steel) để chống ăn mòn. Có hai loại lưới chính: lưới đục lỗ (perforated) cho các hạt cặn lớn và lưới đan (mesh) cho các yêu cầu lọc tinh.
- Nắp bộ lọc (Cap/Bonnet): Phần nắp này được kết nối với thân bằng ren hoặc bu lông. Nắp có thể tháo rời dễ dàng để vệ sinh hoặc thay thế lưới lọc mà không cần tháo toàn bộ thiết bị ra khỏi đường ống.
- Gioăng làm kín (Gasket): Đặt giữa thân và nắp để ngăn chặn rò rỉ lưu chất ra môi trường. Vật liệu gioăng thường là PTFE, EPDM hoặc Graphite tùy thuộc vào nhiệt độ và môi trường làm việc.
Nguyên lý hoạt động
Cơ chế vận hành của Lọc Y dựa trên nguyên lý lọc cơ học đơn giản nhưng cực kỳ hiệu quả. Khi dòng lưu chất đi vào cổng vào (Inlet), nó sẽ bị chuyển hướng đi qua lõi lưới lọc nằm ở nhánh chéo. Tại đây, các hạt chất rắn có kích thước lớn hơn lỗ lưới sẽ bị giữ lại và rơi xuống phần đáy của nhánh chữ Y.
Dòng lưu chất sạch sau khi xuyên qua lưới lọc sẽ tiếp tục di chuyển đến cổng ra (Outlet) và đi vào hệ thống. Trong quá trình hoạt động, sự tích tụ cặn bẩn tại lưới lọc sẽ tạo ra một độ sụt áp (pressure drop). Người vận hành dựa vào thông số chênh lệch áp suất giữa đầu vào và đầu ra để xác định thời điểm cần vệ sinh lưới lọc. Nếu để lượng cặn bám quá nhiều, lưu lượng dòng chảy sẽ bị giảm đáng kể và gây áp lực lên hệ thống bơm.
Phân loại sản phẩm
Để đáp ứng các yêu cầu khắt khe trong công nghiệp, thiết bị này được phân chia thành nhiều dòng sản phẩm dựa trên các tiêu chí kỹ thuật khác nhau:
| Tiêu chí phân loại | Các loại phổ biến | Đặc điểm nổi bật |
|---|---|---|
| Vật liệu chế tạo | Gang, Inox, Đồng, Thép, Nhựa | Tùy chọn theo tính chất ăn mòn và nhiệt độ của môi trường. |
| Kiểu kết nối | Nối ren, Mặt bích, Hàn socket | Mặt bích theo tiêu chuẩn JIS 10K, ANSI Class 150, PN16. |
| Môi trường làm việc | Nước, Hơi nóng, Hóa chất, Dầu | Thiết kế lưới lọc và gioăng phù hợp với từng loại chất lỏng. |
| Áp suất làm việc | PN10, PN16, PN25, Class 300 | Khả năng chịu tải áp lực từ hệ thống thấp đến cao. |
Hướng dẫn lựa chọn thiết bị phù hợp
Việc lựa chọn đúng thông số kỹ thuật không chỉ đảm bảo an toàn mà còn tối ưu chi phí vận hành. Các kỹ sư cần lưu ý các yếu tố sau:
- Áp suất và Nhiệt độ: Phải chọn thiết bị có định mức (Rating) cao hơn thông số vận hành thực tế của hệ thống. Ví dụ, hệ thống hơi nóng thường yêu cầu thép carbon hoặc inox chịu nhiệt.
- Kích thước lưới lọc (Mesh Size): Nếu lưới quá thô, cặn bẩn sẽ lọt qua gây hỏng thiết bị hạ nguồn. Nếu lưới quá tinh, bộ lọc sẽ nhanh bị tắc, gây tổn thất áp suất lớn.
- Tiêu chuẩn kết nối: Đảm bảo mặt bích của Y-Strainer tương thích với tiêu chuẩn của đường ống hiện có (ví dụ: cùng tiêu chuẩn JIS hoặc cùng tiêu chuẩn DIN).
Các lỗi thường gặp và cách xử lý
Trong quá trình vận hành, thiết bị lọc chữ Y có thể gặp một số vấn đề sau:
- Sụt áp đột ngột: Nguyên nhân thường do lưới lọc bị tắc nghẽn hoàn toàn bởi rác hoặc cặn bẩn. Giải pháp là tháo nắp và vệ sinh lưới lọc ngay lập tức.
- Rò rỉ tại nắp bộ lọc: Do gioăng làm kín bị lão hóa hoặc bu lông bị lỏng. Cần thay thế gioăng mới phù hợp với môi trường chất lỏng.
- Lưới lọc bị biến dạng: Thường xảy ra khi áp suất chênh lệch quá lớn vượt quá khả năng chịu lực của lưới. Cần thay lưới mới và kiểm tra lại quy trình vệ sinh định kỳ.
- Thân van bị ăn mòn/thủng: Do chọn sai vật liệu so với hóa chất bên trong. Cần chuyển sang vật liệu inox 316 hoặc nhựa kháng hóa chất.
Hướng dẫn bảo dưỡng định kỳ
Bảo dưỡng đúng cách giúp kéo dài tuổi thọ cho cả Lọc Y và các thiết bị liên quan trong hệ thống đường ống:
- Kiểm tra định kỳ: Tùy vào độ sạch của lưu chất, nên kiểm tra chênh áp hàng tuần hoặc hàng tháng.
- Quy trình vệ sinh: Đóng van chặn trước và sau bộ lọc, xả hết áp suất dư, tháo nắp và lấy lưới lọc ra. Dùng vòi xịt áp lực hoặc bàn chải mềm để làm sạch các lỗ lưới.
- Thay thế linh kiện: Luôn dự phòng sẵn gioăng làm kín và lưới lọc thay thế để rút ngắn thời gian dừng máy.
Hướng dẫn lắp đặt chuẩn kỹ thuật
Lắp đặt sai hướng hoặc sai vị trí là nguyên nhân hàng đầu dẫn đến việc bộ lọc không phát huy tác dụng:
- Chiều dòng chảy: Trên thân Lọc Y luôn có mũi tên chỉ hướng dòng chảy. Bắt buộc phải lắp đúng theo hướng này.
- Vị trí nhánh lọc: Đối với đường ống nằm ngang, nhánh chữ Y phải hướng xuống dưới để trọng lực giúp cặn bẩn rơi vào phần chứa. Đối với đường ống đứng, chỉ lắp khi dòng chảy đi từ trên xuống.
- Không gian bảo trì: Cần để lại khoảng trống đủ lớn phía dưới nắp lọc để có thể tháo lưới lọc ra ngoài dễ dàng.
Bảng tổng hợp so sánh các dòng Lọc Y phổ biến
| Vật liệu | Áp suất tối đa | Nhiệt độ tối đa | Ứng dụng tiêu biểu |
|---|---|---|---|
| Gang (Cast Iron) | PN16 | ~200°C | Hệ thống PCCC, cấp thoát nước, HVAC. |
| Thép (Carbon Steel) | Class 300/600 | ~400°C | Hơi nóng áp suất cao, dầu khí, nhiệt điện. |
| Inox (Stainless Steel) | PN25/PN40 | ~450°C | Thực phẩm, dược phẩm, hóa chất ăn mòn. |
| Nhựa (PVC/PPH) | PN10 | ~60°C - 90°C | Xử lý nước thải, xi mạ, bán dẫn. |
Câu hỏi thường gặp (FAQ)
1. Lọc Y có thể lắp đứng được không?
Có, nhưng chỉ khi dòng chảy đi từ trên xuống dưới. Nếu lắp cho dòng chảy đi từ dưới lên, cặn bẩn sẽ rơi ngược lại đường ống khi ngừng dòng chảy thay vì đọng lại trong lưới lọc.
2. Bao lâu thì nên vệ sinh lưới lọc một lần?
Không có thời gian cố định. Tốt nhất nên lắp đồng hồ áp suất trước và sau bộ lọc. Khi độ chênh áp vượt quá 0.5 - 1 bar, đó là lúc bạn cần vệ sinh.
3. Sự khác biệt giữa Lọc Y và Lọc rác dạng rổ (Basket Strainer) là gì?
Lọc Y thường dùng cho đường ống nhỏ, áp suất cao và lượng cặn ít. Lọc rổ dùng cho đường ống lớn, lưu lượng cao và chứa được nhiều cặn hơn nhưng chiếm diện tích lắp đặt lớn hơn.
Kết luận
Việc hiểu rõ về cấu tạo, nguyên lý và cách lựa chọn Lọc Y không chỉ giúp bảo vệ hệ thống đường ống khỏi những hư hỏng không đáng có mà còn tối ưu hóa hiệu suất làm việc của toàn bộ nhà máy. Dù bạn đang vận hành một hệ thống xử lý nước tại Đồng Nai hay một dây chuyền sản xuất thực phẩm tại TP.HCM, việc đầu tư vào một bộ lọc chất lượng và lắp đặt đúng kỹ thuật luôn là giải pháp kinh tế nhất trong dài hạn.
Hy vọng những chia sẻ kỹ thuật trên đây đã cung cấp cho bạn cái nhìn toàn diện về dòng sản phẩm này. Việc lựa chọn đúng thiết bị ngay từ đầu sẽ giúp giảm thiểu tối đa rủi ro vận hành và chi phí bảo trì cho doanh nghiệp.
