Van điều khiển khí nén (pneumatic control valve) đóng vai trò quan trọng trong nhiều hệ thống công nghiệp, từ điều khiển lưu lượng chất lỏng, khí đến tự động hóa quy trình sản xuất. Việc lựa chọn và lắp đặt van điều khiển khí nén đúng cách là yếu tố then chốt để đảm bảo hệ thống hoạt động ổn định, hiệu quả và an toàn. Bài viết này sẽ cung cấp một hướng dẫn chi tiết về quy trình chọn lựa và lắp đặt van điều khiển khí nén trên đường ống, dựa trên kinh nghiệm thực tế của Thiết Bị Công Nghiệp Sài Gòn (diennuoccongnghiep.com).
1. Giới Thiệu Chung về Van Điều Khiển Khí Nén
Van điều khiển khí nén là một thiết bị cơ điện được sử dụng để điều chỉnh dòng chảy của chất lỏng hoặc khí bằng cách sử dụng khí nén để vận hành. Chúng thường được sử dụng trong các ứng dụng tự động hóa, nơi cần điều khiển chính xác và nhanh chóng. Ưu điểm của van điều khiển khí nén bao gồm khả năng hoạt động nhanh, độ tin cậy cao và khả năng hoạt động trong môi trường khắc nghiệt. Tuy nhiên, để đạt được hiệu suất tối ưu, việc lựa chọn và lắp đặt van đúng cách là vô cùng quan trọng.
2. Quy Trình Chọn Lựa Van Điều Khiển Khí Nén
Việc lựa chọn van điều khiển khí nén phù hợp đòi hỏi sự xem xét kỹ lưỡng nhiều yếu tố khác nhau. Dưới đây là các bước quan trọng trong quy trình lựa chọn:
2.1. Xác Định Yêu Cầu Ứng Dụng
Trước khi bắt đầu tìm kiếm van điều khiển khí nén, bạn cần xác định rõ các yêu cầu cụ thể của ứng dụng. Điều này bao gồm:
- Loại chất lỏng hoặc khí: Xác định loại chất cần điều khiển (ví dụ: nước, dầu, khí nén, hóa chất). Tính chất của chất này (ví dụ: độ nhớt, nhiệt độ, áp suất, tính ăn mòn) sẽ ảnh hưởng đến vật liệu và thiết kế của van.
- Lưu lượng và áp suất: Xác định lưu lượng (flow rate) tối đa và tối thiểu cần thiết, cũng như áp suất (pressure) hoạt động và áp suất tối đa của hệ thống. Điều này sẽ giúp bạn chọn kích thước van phù hợp.
- Nhiệt độ hoạt động: Xác định phạm vi nhiệt độ mà van sẽ hoạt động. Điều này sẽ ảnh hưởng đến vật liệu làm kín (seal material) và các bộ phận khác của van.
- Môi trường hoạt động: Xác định môi trường xung quanh van (ví dụ: trong nhà, ngoài trời, môi trường ăn mòn, môi trường dễ cháy nổ). Điều này sẽ ảnh hưởng đến vật liệu vỏ van và các biện pháp bảo vệ cần thiết.
- Chức năng điều khiển: Xác định chức năng điều khiển cần thiết (ví dụ: đóng/mở, điều tiết lưu lượng, trộn chất lỏng). Điều này sẽ ảnh hưởng đến loại van (ví dụ: van bi, van bướm, van cầu) và loại bộ truyền động (actuator) khí nén.
Ví dụ, nếu bạn cần điều khiển lưu lượng nước trong một hệ thống làm mát, bạn cần xác định lưu lượng nước tối đa và tối thiểu, áp suất nước, nhiệt độ nước, và môi trường xung quanh van (ví dụ: trong nhà, ngoài trời). Dựa trên những thông tin này, bạn có thể chọn một van bi hoặc van bướm bằng thép không gỉ với bộ truyền động khí nén phù hợp.
2.2. Chọn Loại Van Phù Hợp
Có nhiều loại van điều khiển khí nén khác nhau, mỗi loại có ưu và nhược điểm riêng. Một số loại van phổ biến bao gồm:
- Van bi (ball valve): Thích hợp cho ứng dụng đóng/mở nhanh chóng và yêu cầu độ kín cao. Van bi có độ sụt áp thấp và dễ bảo trì.

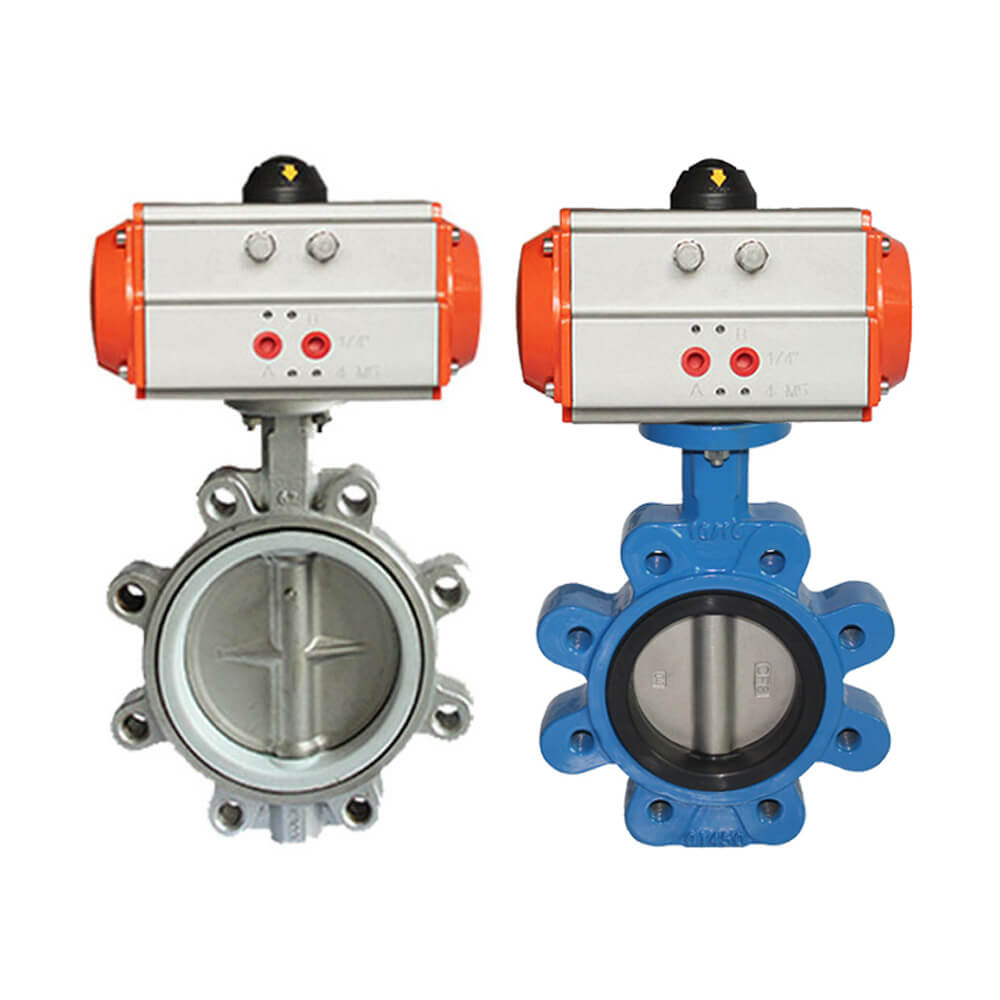

- Van bướm (butterfly valve): Thích hợp cho ứng dụng điều tiết lưu lượng và có kích thước lớn. Van bướm có chi phí thấp và dễ lắp đặt.
- Van cầu (globe valve): Thích hợp cho ứng dụng điều tiết lưu lượng chính xác và có khả năng chịu áp suất cao. Van cầu có độ sụt áp lớn hơn so với van bi và van bướm.
- Van màng (diaphragm valve): Thích hợp cho ứng dụng với chất lỏng ăn mòn hoặc có chứa hạt rắn. Van màng có cấu tạo đơn giản và dễ vệ sinh.
- Van góc (angle valve): Thích hợp cho ứng dụng cần giảm thiểu sự thay đổi hướng dòng chảy.
Việc lựa chọn loại van phù hợp phụ thuộc vào yêu cầu cụ thể của ứng dụng. Ví dụ, nếu bạn cần điều khiển lưu lượng chất lỏng ăn mòn, bạn nên chọn van màng với vật liệu phù hợp với chất lỏng đó. Nếu bạn cần điều khiển lưu lượng chính xác, bạn nên chọn van cầu.
2.3. Chọn Bộ Truyền Động Khí Nén
Bộ truyền động khí nén (pneumatic actuator) là bộ phận chuyển đổi năng lượng khí nén thành chuyển động cơ học để điều khiển van. Có hai loại bộ truyền động khí nén chính:

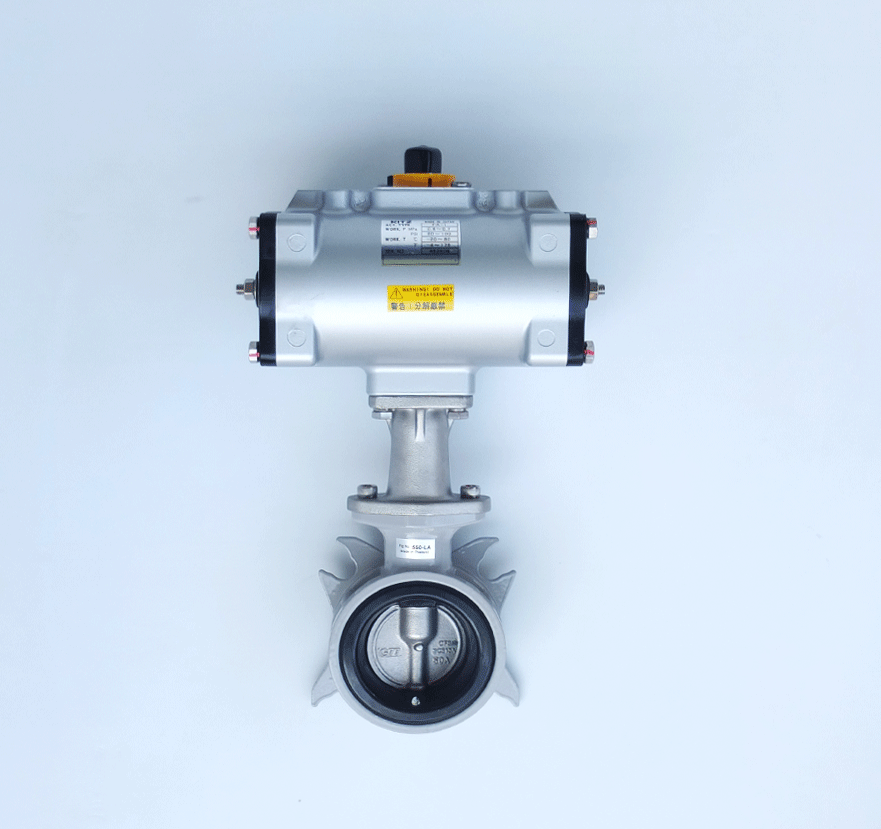

- Bộ truyền động tác động đơn (single-acting actuator): Sử dụng khí nén để mở hoặc đóng van, và sử dụng lò xo để trả van về vị trí ban đầu. Loại này đơn giản và tiết kiệm khí nén.
- Bộ truyền động tác động kép (double-acting actuator): Sử dụng khí nén để mở và đóng van. Loại này mạnh mẽ hơn và có thể điều khiển van nhanh hơn.
Khi chọn bộ truyền động khí nén, bạn cần xem xét các yếu tố sau:
- Mô-men xoắn (torque): Đảm bảo bộ truyền động có đủ mô-men xoắn để vận hành van một cách dễ dàng.
- Áp suất khí nén: Chọn bộ truyền động có áp suất hoạt động phù hợp với áp suất khí nén của hệ thống.
- Thời gian đáp ứng: Chọn bộ truyền động có thời gian đáp ứng phù hợp với yêu cầu của ứng dụng.
- Kích thước và trọng lượng: Chọn bộ truyền động có kích thước và trọng lượng phù hợp với không gian lắp đặt.
2.4. Chọn Vật Liệu Van
Vật liệu của van và các bộ phận của nó (ví dụ: thân van, bi van, đĩa van, gioăng làm kín) cần được chọn lựa cẩn thận để đảm bảo khả năng chống ăn mòn, chịu nhiệt và chịu áp suất. Một số vật liệu phổ biến bao gồm:
- Thép không gỉ (stainless steel): Chống ăn mòn tốt, chịu nhiệt tốt, thích hợp cho nhiều ứng dụng.
- Thép carbon (carbon steel): Chịu áp suất cao, giá thành rẻ, nhưng dễ bị ăn mòn.
- Đồng (brass): Chống ăn mòn tốt, dễ gia công, thích hợp cho ứng dụng với nước và khí nén.

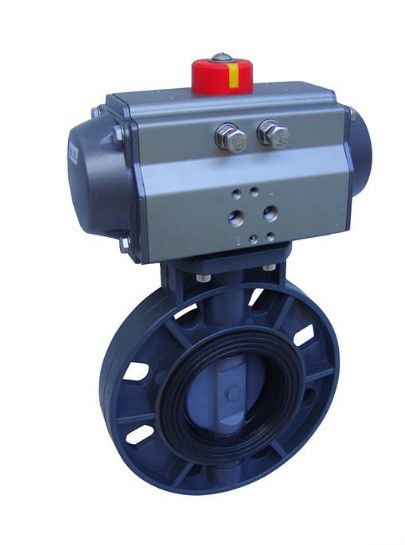

- Nhựa (plastic): Chống ăn mòn tốt, nhẹ, giá thành rẻ, thích hợp cho ứng dụng với hóa chất.
Loại vật liệu phù hợp phụ thuộc vào loại chất lỏng hoặc khí cần điều khiển, nhiệt độ, áp suất và môi trường hoạt động. Ví dụ, nếu bạn cần điều khiển hóa chất ăn mòn, bạn nên chọn van bằng nhựa hoặc thép không gỉ với gioăng làm kín bằng vật liệu chống hóa chất.
2.5. Xác Định Các Tiêu Chuẩn và Chứng Nhận
Trong một số ứng dụng, van điều khiển khí nén cần phải đáp ứng các tiêu chuẩn và chứng nhận nhất định, chẳng hạn như:
- ATEX: Tiêu chuẩn cho thiết bị sử dụng trong môi trường dễ cháy nổ.
- SIL: Tiêu chuẩn an toàn chức năng.
- FDA: Tiêu chuẩn cho thiết bị sử dụng trong ngành thực phẩm và dược phẩm.
- ISO: Tiêu chuẩn quốc tế về chất lượng và an toàn.
Hãy đảm bảo rằng van bạn chọn đáp ứng các tiêu chuẩn và chứng nhận cần thiết cho ứng dụng của bạn.
3. Quy Trình Lắp Đặt Van Điều Khiển Khí Nén
Việc lắp đặt van điều khiển khí nén đúng cách là rất quan trọng để đảm bảo hiệu suất và an toàn của hệ thống. Dưới đây là các bước quan trọng trong quy trình lắp đặt:
3.1. Chuẩn Bị
Trước khi bắt đầu lắp đặt, bạn cần chuẩn bị các dụng cụ và vật tư cần thiết, bao gồm:
- Van điều khiển khí nén
- Ống dẫn khí nén
- Phụ kiện kết nối (ví dụ: khớp nối, măng sông, tê)
- Băng tan hoặc keo dán ren
- Cờ lê, mỏ lết
- Đồng hồ đo áp suất
- Van giảm áp (nếu cần)
- Bộ lọc khí nén (nếu cần)
- Súng bắn khí nén (nếu cần)
Ngoài ra, bạn cần đảm bảo rằng đường ống đã được làm sạch và không có cặn bẩn hoặc vật lạ.
3.2. Lắp Đặt Van
Các bước lắp đặt van bao gồm:
- Xác định vị trí lắp đặt: Chọn vị trí lắp đặt van sao cho dễ dàng tiếp cận để bảo trì và sửa chữa. Đảm bảo rằng có đủ không gian xung quanh van để bộ truyền động khí nén hoạt động.
- Lắp đặt van: Kết nối van với đường ống bằng các phụ kiện kết nối phù hợp. Sử dụng băng tan hoặc keo dán ren để đảm bảo kín khít. Vặn chặt các mối nối bằng cờ lê hoặc mỏ lết.
- Định hướng van: Đảm bảo rằng van được lắp đặt đúng hướng dòng chảy. Hướng dòng chảy thường được chỉ định trên thân van bằng mũi tên.
- Hỗ trợ van: Nếu van có kích thước lớn hoặc nặng, hãy sử dụng giá đỡ hoặc kẹp để hỗ trợ van và giảm tải trọng lên đường ống.
3.3. Kết Nối Khí Nén
Các bước kết nối khí nén bao gồm:
- Kết nối ống dẫn khí nén: Kết nối ống dẫn khí nén từ nguồn khí nén đến bộ truyền động khí nén. Sử dụng phụ kiện kết nối nhanh hoặc ống nối ren để kết nối.
- Lắp đặt bộ lọc khí nén và van giảm áp (nếu cần): Lắp đặt bộ lọc khí nén để loại bỏ bụi bẩn và hơi nước khỏi khí nén. Lắp đặt van giảm áp để điều chỉnh áp suất khí nén đến mức phù hợp với bộ truyền động.
- Kiểm tra rò rỉ: Sử dụng dung dịch xà phòng hoặc thiết bị kiểm tra rò rỉ để kiểm tra các mối nối khí nén. Siết chặt các mối nối nếu phát hiện rò rỉ.
3.4. Kiểm Tra và Chạy Thử
Sau khi lắp đặt xong, bạn cần kiểm tra và chạy thử van để đảm bảo rằng nó hoạt động đúng cách. Các bước kiểm tra và chạy thử bao gồm:
- Kiểm tra hoạt động của van: Cấp khí nén cho bộ truyền động và quan sát xem van có mở và đóng đúng cách không.
- Kiểm tra độ kín: Kiểm tra xem van có bị rò rỉ khi đóng không.
- Điều chỉnh lưu lượng (nếu cần): Điều chỉnh lưu lượng bằng cách sử dụng bộ điều chỉnh lưu lượng trên van hoặc trên hệ thống điều khiển.
- Giám sát áp suất: Giám sát áp suất trong hệ thống để đảm bảo rằng nó nằm trong phạm vi cho phép.
Nếu phát hiện bất kỳ vấn đề nào, hãy khắc phục trước khi đưa van vào vận hành chính thức.
4. Bảo Trì và Khắc Phục Sự Cố
Để đảm bảo van điều khiển khí nén hoạt động ổn định và lâu dài, bạn cần thực hiện bảo trì định kỳ và khắc phục sự cố khi cần thiết. Các công việc bảo trì định kỳ bao gồm:
- Vệ sinh van: Vệ sinh van thường xuyên để loại bỏ bụi bẩn và cặn bẩn.
- Kiểm tra và thay thế gioăng làm kín: Kiểm tra gioăng làm kín định kỳ và thay thế nếu bị mòn hoặc hư hỏng.
- Bôi trơn các bộ phận chuyển động: Bôi trơn các bộ phận chuyển động của van và bộ truyền động để giảm ma sát và mài mòn.
- Kiểm tra và siết chặt các mối nối: Kiểm tra và siết chặt các mối nối định kỳ để tránh rò rỉ.
Một số sự cố thường gặp và cách khắc phục:
- Van không mở hoặc đóng: Kiểm tra nguồn khí nén, kiểm tra bộ truyền động, kiểm tra van xem có bị kẹt không.
- Van bị rò rỉ: Kiểm tra gioăng làm kín, kiểm tra các mối nối.
- Van hoạt động chậm: Kiểm tra áp suất khí nén, kiểm tra bộ lọc khí nén.
Nếu bạn không thể tự khắc phục sự cố, hãy liên hệ với nhà cung cấp hoặc kỹ thuật viên chuyên nghiệp để được hỗ trợ.
5. Kết Luận
Việc chọn lựa và lắp đặt van điều khiển khí nén đúng cách là rất quan trọng để đảm bảo hiệu suất và an toàn của hệ thống công nghiệp. Bằng cách tuân thủ quy trình được trình bày trong bài viết này, bạn có thể chọn được van phù hợp với yêu cầu ứng dụng của mình và lắp đặt nó một cách chính xác. Nếu bạn có bất kỳ câu hỏi nào hoặc cần hỗ trợ thêm, đừng ngần ngại liên hệ với Thiết Bị Công Nghiệp Sài Gòn (diennuoccongnghiep.com). Chúng tôi luôn sẵn sàng cung cấp cho bạn các giải pháp tốt nhất cho hệ thống của bạn. Hy vọng bài viết này mang lại những thông tin hữu ích cho bạn trong quá trình làm việc với van điều khiển khí nén.
