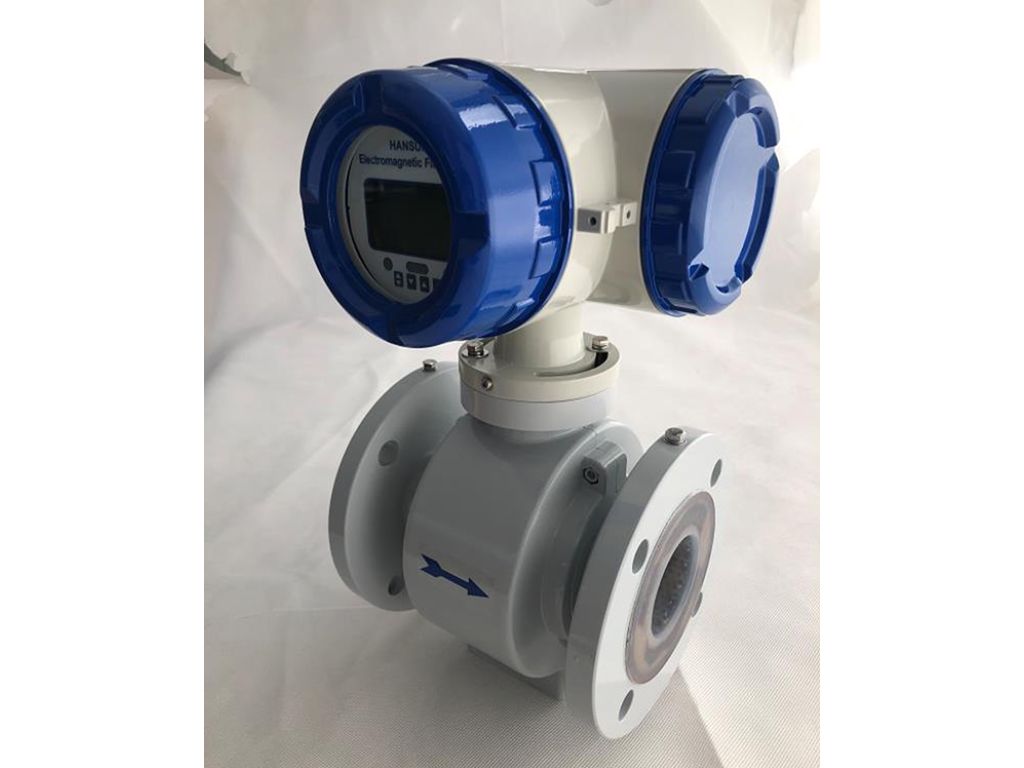

Đồng hồ nước điện từ Hansung HS1000 với cấu hình phong phú, khả năng ứng dụng rộng rãi, phù hợp với các hoàn cảnh sử dụng khác nhau.
Đồng hồ đo lưu lượng nước điện từ là loại đồng hồ dùng để kiểm soát lưu lượng nước thải, nước sạch, các chất lỏng khác… dựa trên nguyên lý từ trường khi chất lỏng đi qua các cảm biến ở hai đầu điện cực sẽ tạo ra suất điện động cảm ứng tỷ lệ với vận tốc của chất lỏng chảy qua cảm biến, các thông số thu được sẽ được truyền và hiển thị trên màn hình.
Vì mỗi khi chất lỏng đi qua các cảm biến sẽ tạo ra suất điện động nên sẽ gửi kết quả về màn hình, do đó đồng hồ có thể đo lưu lượng nước theo cả hai chiều, chúng ta cần lưu ý khi lắp đặt và vận hành.
Bằng thiết kế thông minh, tối ưu, độ chính xác của đồng hồ ngày càng được nâng cao.
Kết quả đo sẽ hiển thị trên màn hình điện tử giúp bạn dễ dàng thống kê kết quả đo.

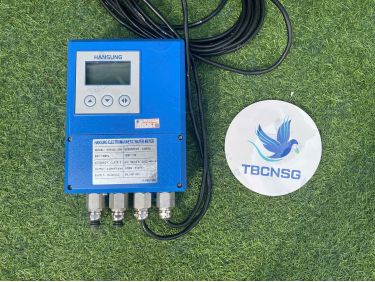

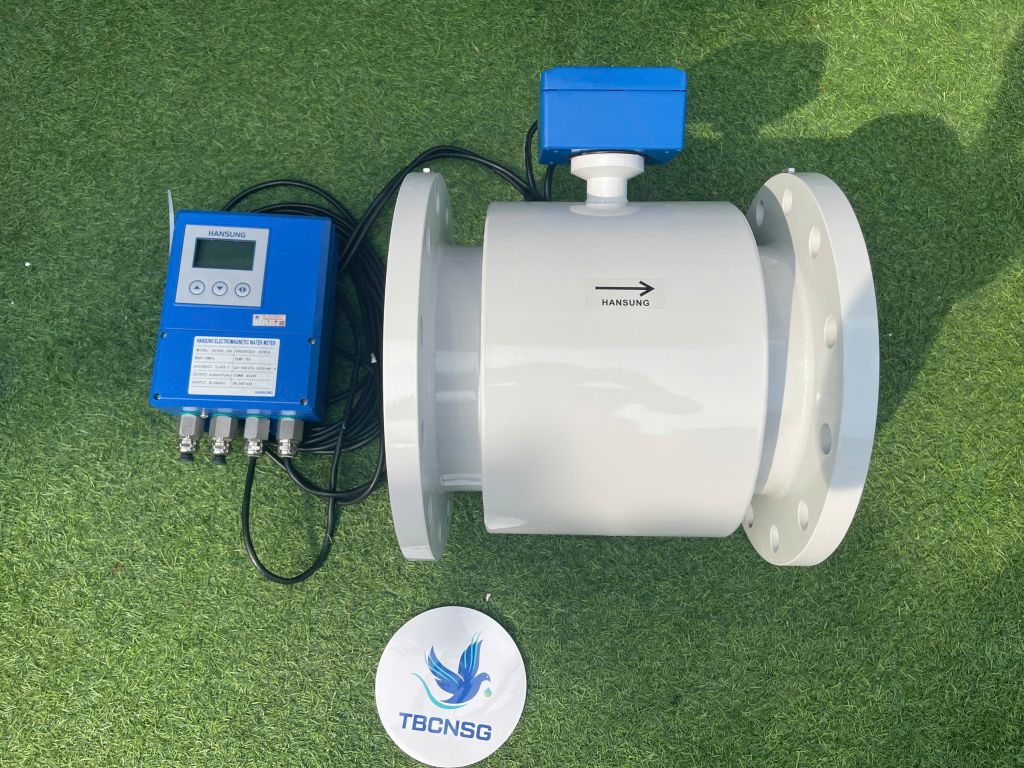

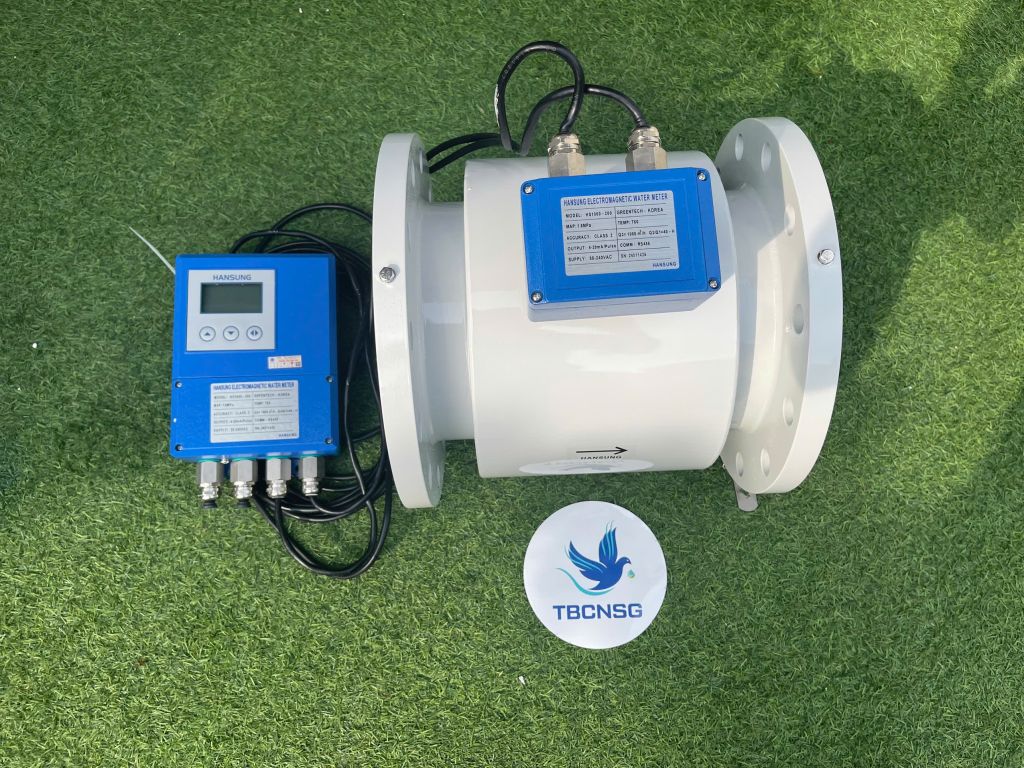

Ở phiên bản tách rời, mặt đồng hồ có thể được đặt trong tủ trung tâm điều khiển, kết nối bằng dây cáp tín hiệu.
Kết cấu thân bằng gang (có sẵn tùy chọn thép không gỉ 316) và lớp lót PTFE để kéo dài tuổi thọ đồng hồ.
Vì là thiết bị điện tử nên đồng hồ cần có nguồn điện cố định để hoạt động liên tục.
Ngoài ra, mặt số đồng hồ có chứa các thiết bị điện tử, mặc dù với mức chống nước và chống bụi IP68, để kéo dài tuổi thọ của đồng hồ, chúng ta không nên ngâm hoàn toàn mặt đồng hồ đo trong nước.
Ngoài công dụng, giá của đồng hồ đo lưu lượng điện từ thường đắt hơn so với các loại đồng hồ cùng kích thước trên thị trường.
Một số lưu ý khi sử dụng đồng hồ đo lưu lượng điện từ HANSUNG .
Ngoài công dụng, giá của đồng hồ đo lưu lượng điện từ thường đắt hơn so với các loại đồng hồ cùng kích thước trên thị trường.
Khi đường ống có tốc độ chất lỏng thấp hơn trung bình (không bao gồm các trường hợp đặc biệt, sẽ có thiết kế riêng). Một trường hợp khác là vận tốc chất lỏng quá nhỏ, kết quả sẽ không chính xác, thường là dưới 5%.
Nó chứa khí, không khí trong các ống dẫn. Sau đó, nó đã thay đổi thể tích của đường ống và chất lỏng làm sai lệch kết quả.
Lặp lại việc đóng mở của chất lỏng liên tục trong một khoảng thời gian ngắn vì nó làm tăng độ trễ giữa dòng bắt đầu và vận tốc được chỉ định của thiết bị đo.
Đồng hồ đo lưu lượng sẽ không hoạt động nếu chất lỏng được sử dụng có từ tính hoặc được sử dụng để đo lưu lượng khí. Trong thực tế, khi vận tốc của chất lỏng có độ dẫn trung bình thấp, đồng hồ không hoạt động tốt. Nguyên nhân là do sự khác biệt, nội trở của cảm biến phải đồng nhất với điện trở đầu vào của thiết bị.
Cuối cùng là khi bị nhiễm mặn hoặc nước biển.
So với các đồng hồ đo lưu lượng khác, đồng hồ đo lưu lượng nước điện tử Hansung ít yêu cầu chạy đường ống thẳng hơn, thông thường, tỷ lệ khi lắp đặt trước là 7D và sau khi lắp đặt là 2D.
Để hạn chế xoáy và giảm tràn không khí, nên lắp đặt đồng hồ theo phương thẳng đứng.
Chọn dải đo sáng thích hợp.
Theo thông số 0,09 đến 10m / s là dải hoạt động của đồng hồ do nhà sản xuất đưa ra, nhưng để đảm bảo tuổi thọ và độ chính xác, hãy để thiết bị hoạt động trong điều kiện đo tốc độ trung bình trong dải đo sáng ở mức tối đa 60%. giá trị.
Xuất xứ | Hàn Quốc |
Chức năng | Đo lưu lượng nước tức thời và đo tổng lưu lượng |
Kích thước đồng hồ | DN25 -DN500,… |
Thân van | Gang |
Loại kết nối | Mặt bích tiêu chuẩn DIN PN16 |
Điểm tiếp xúc | Thép không gỉ 316L |
Điện áp sử dụng | 220VAC |
Tín hiệu điều khiển | 4 - 20mA |
Lớp lót đồng hồ | FEP |
Nhiệt độ làm việc | -10 đến 150 0 C |
Áp suất làm việc | PN16 |
Môi trường làm việc | nước, nước thải, nước nóng, hơi nước,… |
Màn hình hiển thị | LCD, 2 dòng 16 ký tự |
Tiêu chuẩn chống nước | IP68 |
Dung sai | ± 0,5% |
Tiêu chuẩn Phòng chống Cháy nổ | ExdIIBT4. |
Kích thước | DN10 đến DN500 |
Áp suất tiêu chuẩn | 1.0Mpa đến 40mPa |
Độ chính xác | ± 0,5 đến 1,0% |
Nguồn cung cấp | 85 đến 250V AC (45 đến 63Hz) và 16 đến 36V DC |
Dòng điện đầu ra | 0 đến 10 hoặc 4 đến 20mA |
Tần số đầu ra | 0 đến 5.000Hz với cách ly quang điện |
Đầu ra xung | 0,001-1,000m 3 / cp 0,001-1,000L / cp 0,001-1,000USG / cp 0,001-1,000 UKG / cp |
Đầu ra cảnh báo (với cách ly quang điện) | |
Báo động trên | ALMH |
Báo động thấp hơn | ALML |
Giao tiếp | 4-20mA RS485 (Modbus) |
Điều kiện hoạt động | Nhiệt độ môi trường -10 đến 60 ° C |
Độ ẩm tương đối | ≤85% RH |
Áp suất khí quyển | 86 đến 106kPa |
Chất lỏng áp dụng | chất lỏng dẫn điện |
Nhiệt độ chất lỏng | -25 đến 65 và 140 ° C |
Độ dẫn điện | 5μs / cm |
