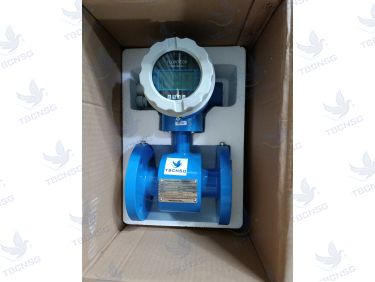

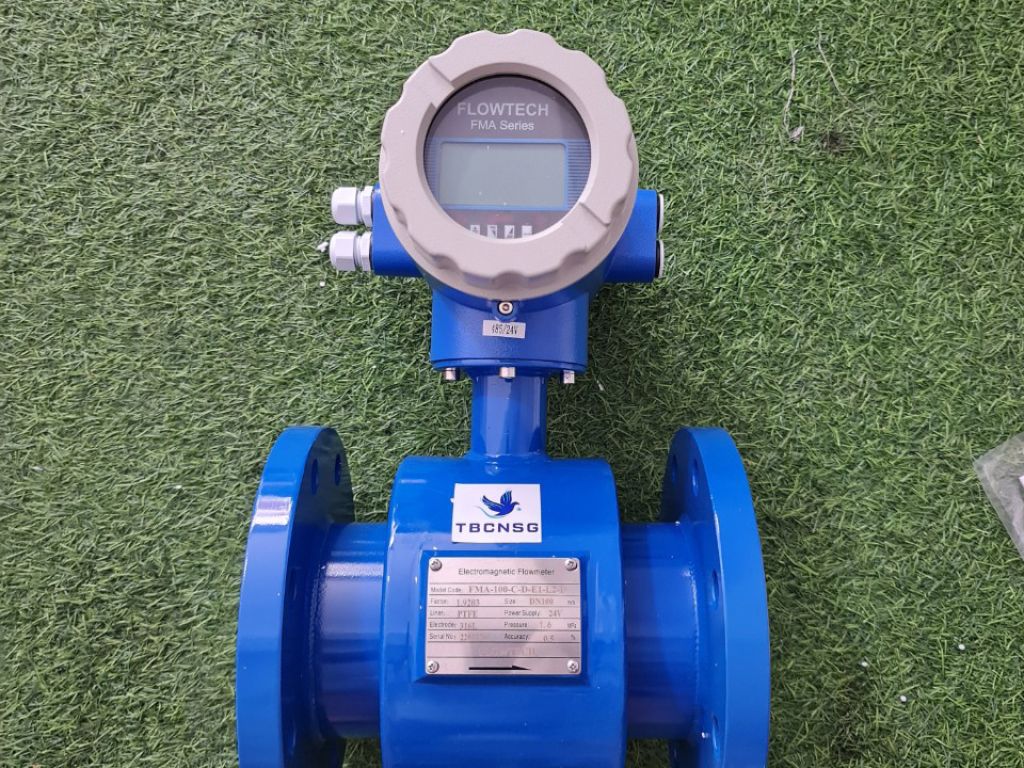

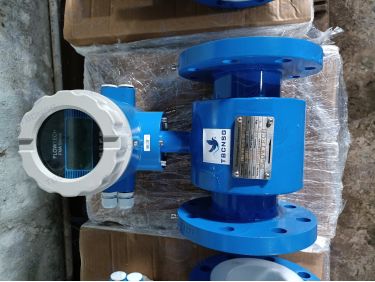

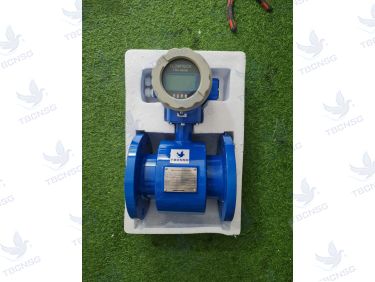

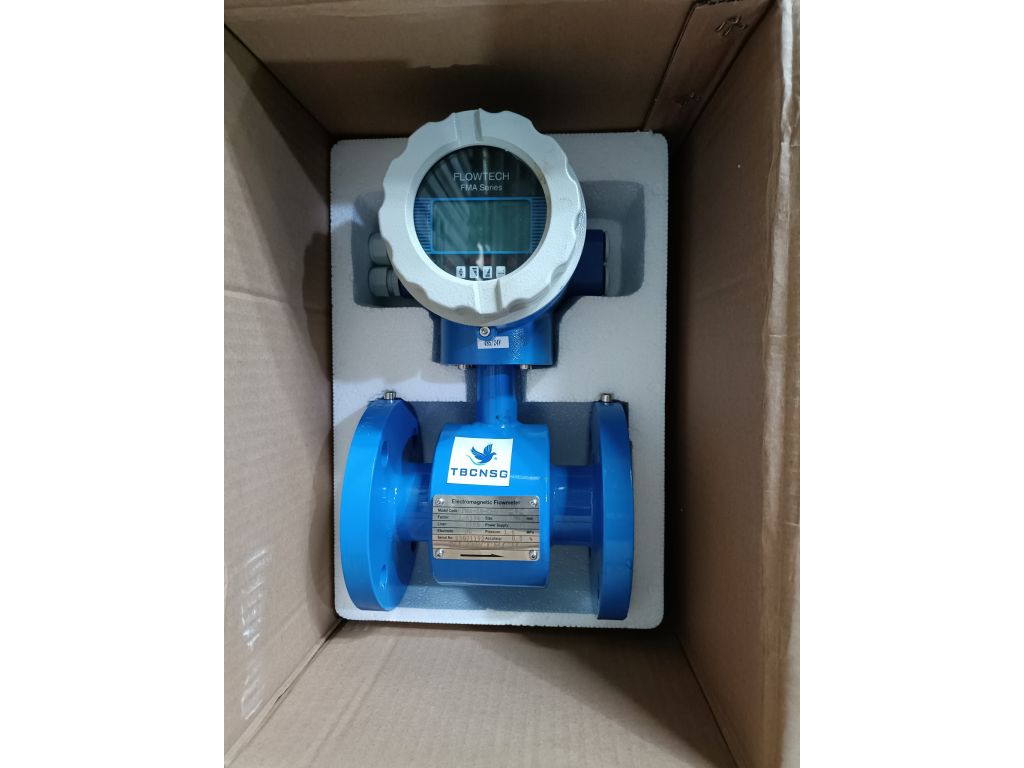

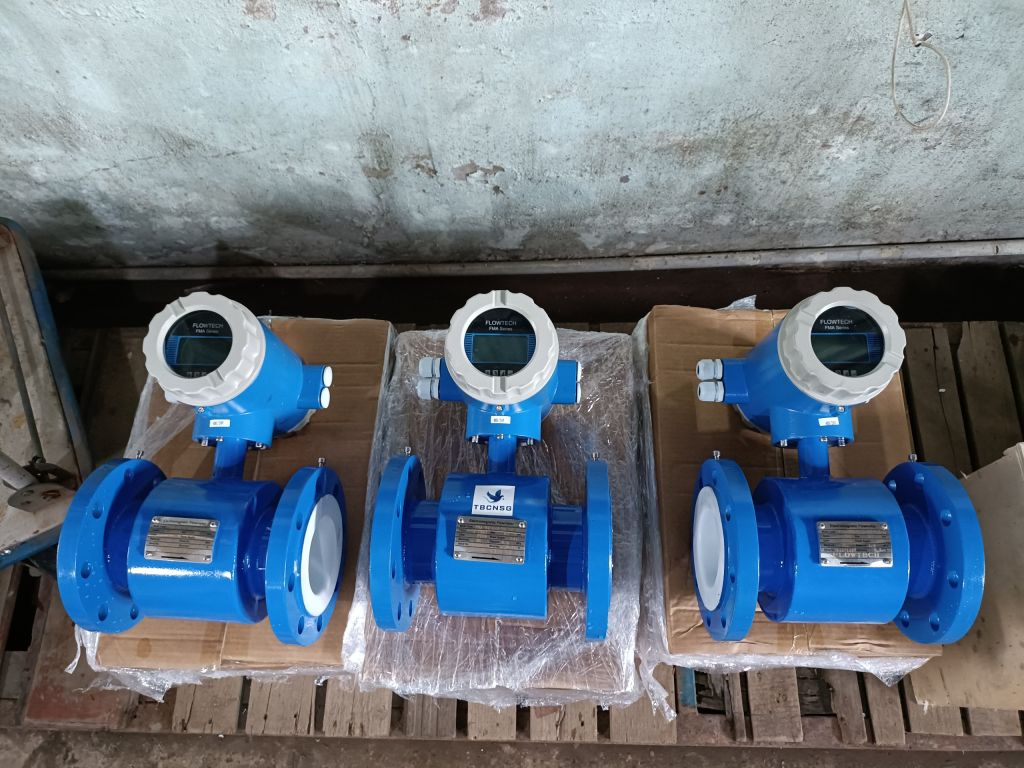

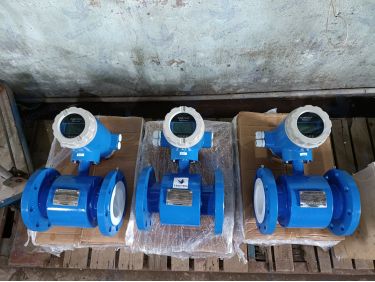

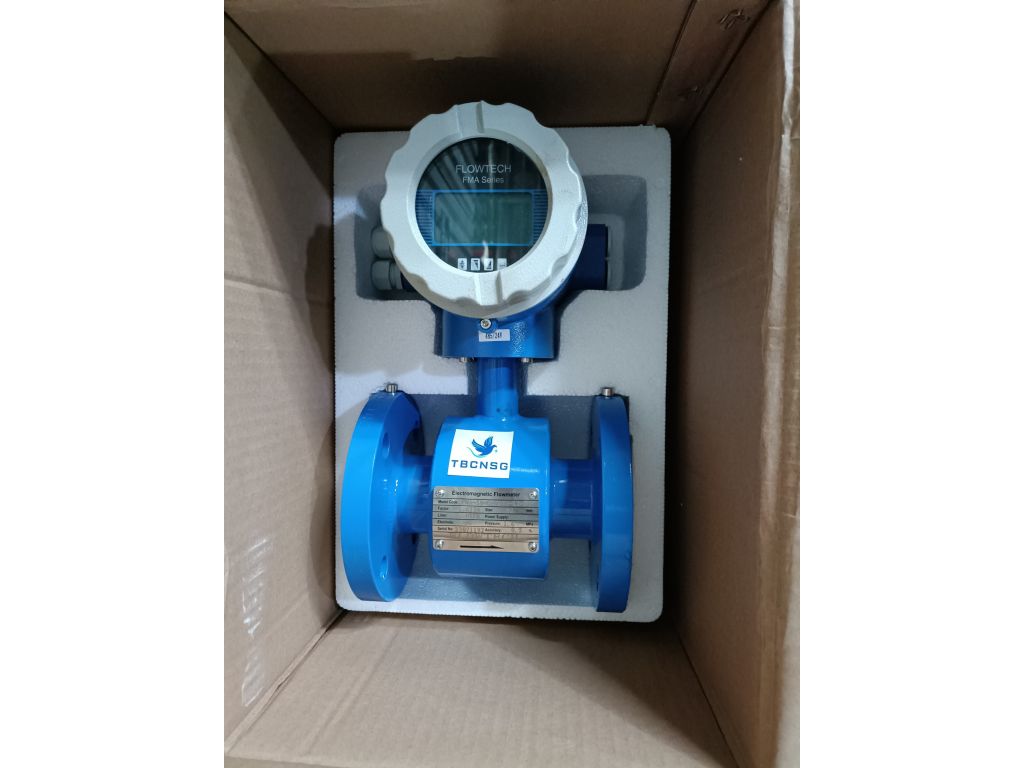

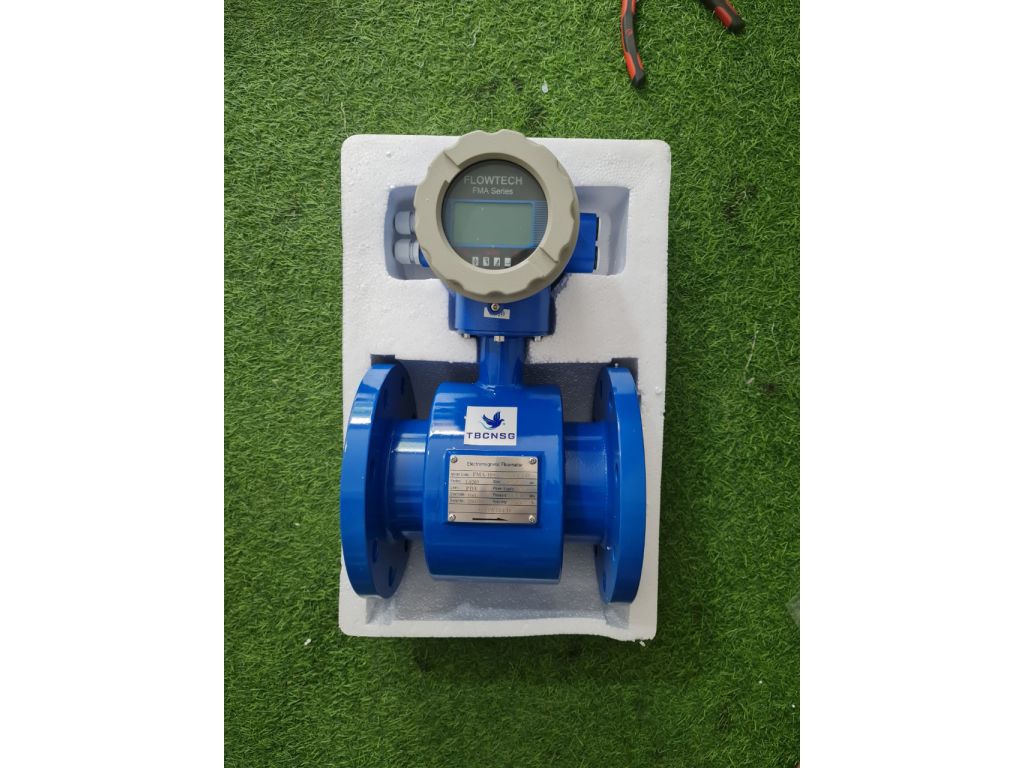

Đồng hồ nước điện từ Flowtech FMA là dòng thiết bị đo lưu lượng được các kỹ sư cơ điện và nhà thầu xử lý nước lựa chọn phổ biến nhờ độ chính xác cao, khả năng đo ổn định trên nhiều loại môi chất và mức giá cạnh tranh so với các dòng cùng phân khúc. Bài viết dưới đây tổng hợp đầy đủ thông số kỹ thuật, cấu tạo, nguyên lý đo, hướng dẫn lắp đặt - đấu nối, bảng kích thước lắp ráp và báo giá tham khảo của series FMA đến từ Malaysia, giúp anh em kỹ sư có đủ dữ liệu để đối chiếu với bản vẽ thiết kế trước khi chốt phương án thiết bị.
Flowtech là thương hiệu thiết bị đo lường công nghiệp có nhà máy sản xuất tại Malaysia, chuyên về các dòng đồng hồ đo lưu lượng, thiết bị đo mức và cảm biến công nghiệp. Series FMA (Flowtech Magnetic Flowmeter) là dòng đồng hồ lưu lượng điện từ tiêu chuẩn, được sản xuất theo quy trình kiểm định nghiêm ngặt và thường được cấp chứng nhận xuất xứ hàng hóa kèm chứng nhận chất lượng cho từng lô hàng.
Với các dự án yêu cầu hồ sơ pháp lý đầy đủ, sản phẩm Flowtech FMA đáp ứng được bộ chứng từ gồm CO (Certificate of Origin), CQ (Certificate of Quality), catalogue gốc và tài liệu hướng dẫn kỹ thuật do nhà sản xuất phát hành. Đây là lợi thế rất lớn khi nghiệm thu các gói thầu có vốn ngân sách hoặc dự án có yêu cầu truy xuất nguồn gốc thiết bị.
Series FMA sử dụng kết nối mặt bích theo các tiêu chuẩn phổ biến gồm DIN, ANSI và JIS, cho phép đấu nối trực tiếp vào hệ ống hiện hữu mà không cần bộ chuyển đổi. Với các size nhỏ DN15 - DN50, thiết bị cũng có thể được cung cấp dạng ren hoặc kẹp wafer tùy nhu cầu. Mặt bích được sơn epoxy chống ăn mòn, đảm bảo độ kín khi làm việc ở áp suất danh định.
Đây là phần cần lựa chọn kỹ nhất vì quyết định tuổi thọ thiết bị. Lớp lót PTFE phù hợp môi chất có nhiệt độ cao và tính ăn mòn mạnh; lớp lót Neoprene hoặc cao su tự nhiên phù hợp nước sạch, nước thải sinh hoạt, bùn loãng ở nhiệt độ thường. Về điện cực, SS316L là lựa chọn kinh tế cho nước sạch và nước thải thông thường; Hastelloy C và Titanium dùng cho môi chất có tính axit, kiềm hoặc nước biển.
Thiết bị làm việc với môi chất có độ dẫn điện tối thiểu khoảng 5 microSiemens/cm (một số cấu hình yêu cầu cao hơn). Đây là điều kiện bắt buộc theo nguyên lý cảm ứng điện từ, do đó các môi chất gần như không dẫn điện như nước cất, dầu, khí sẽ không đo được bằng dòng đồng hồ này.
Bộ chuyển đổi (transmitter) nhận nguồn 220VAC hoặc 24VDC tùy cấu hình đặt hàng, đồng thời xuất các tín hiệu phục vụ giám sát và điều khiển tự động. Tín hiệu 4-20mA dùng đưa về PLC hoặc bộ hiển thị; xung (pulse) dùng đếm tổng lưu lượng; RS485 Modbus RTU dùng truyền thông số về hệ SCADA. Ngoài ra thiết bị có thể trang bị thêm relay cảnh báo cho các ngưỡng lưu lượng hoặc trạng thái ống rỗng.
Phiên bản màn hình liền đạt tiêu chuẩn IP65 hoặc IP67, phù hợp lắp ngoài trời có mái che hoặc trong nhà máy. Cảm biến của phiên bản màn hình rời có thể đạt IP68 khi yêu cầu, cho phép lắp chìm dưới hố ga hoặc đường ống ngập nước. Bộ hiển thị rời khi đó được bố trí tại tủ điện hoặc vị trí khô ráo, thuận tiện cho người vận hành đọc số.
| Hạng mục | Thông số tham khảo |
|---|---|
| Dải kích thước | DN15 - DN2000 |
| Kiểu kết nối | Mặt bích DIN / ANSI / JIS, ren, wafer (size nhỏ) |
| Lớp lót | PTFE, Neoprene, cao su tự nhiên, PFA (tùy chọn) |
| Điện cực | SS316L, Hastelloy C, Titanium, Tantalum |
| Độ dẫn điện môi chất tối thiểu | Khoảng 5 microSiemens/cm |
| Nhiệt độ môi chất | Tùy lớp lót: cao su khoảng 0-60 độ C, PTFE lên đến khoảng 120-150 độ C |
| Áp suất làm việc | PN10 / PN16 / PN25 / PN40 tùy size và tiêu chuẩn mặt bích |
| Nguồn cấp | 220VAC hoặc 24VDC |
| Tín hiệu ngõ ra | 4-20mA, xung, RS485 Modbus RTU, relay |
| Cấp bảo vệ | IP65 / IP67 / IP68 (bản cảm biến màn hình rời) |
| Độ chính xác | Khoảng +/- 0.5% đến +/- 1% giá trị đọc |
| Hiển thị | LCD hiển thị lưu lượng tức thời, lưu lượng tổng, tốc độ dòng chảy |
Để đối chiếu chi tiết từng size và từng cấu hình vật liệu, anh em có thể Tải xuống Catalogue PDF Flowtech FMA bản gốc do nhà sản xuất phát hành, trong đó có đầy đủ bảng lưu lượng - tốc độ dòng chảy và mã đặt hàng.

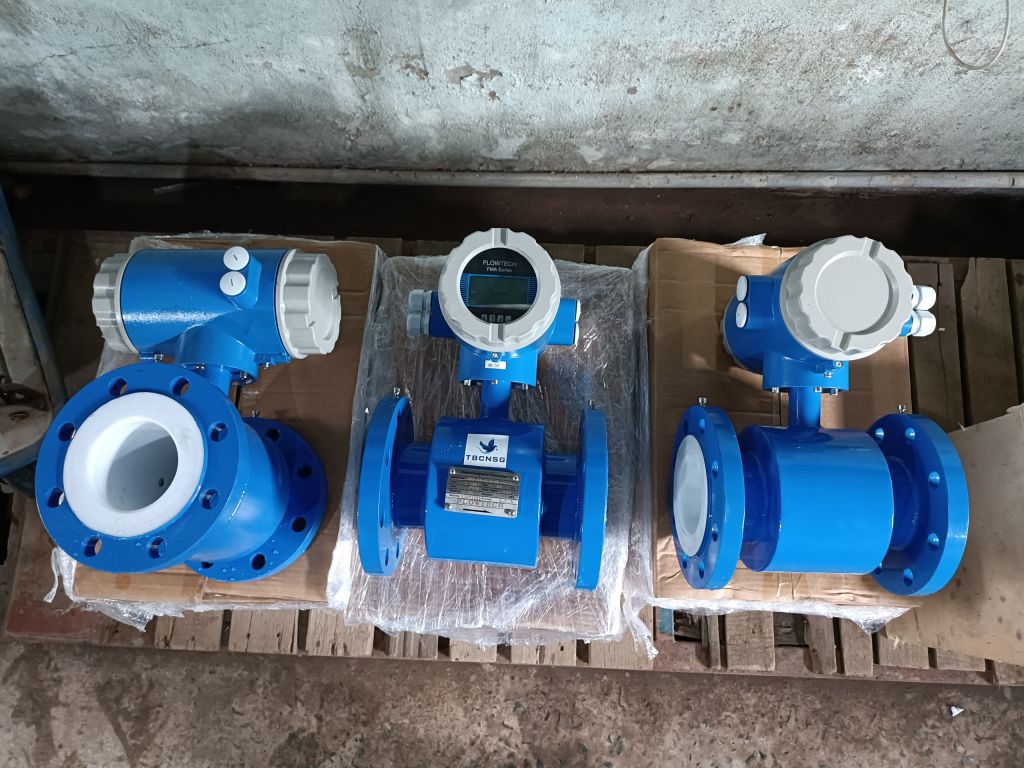

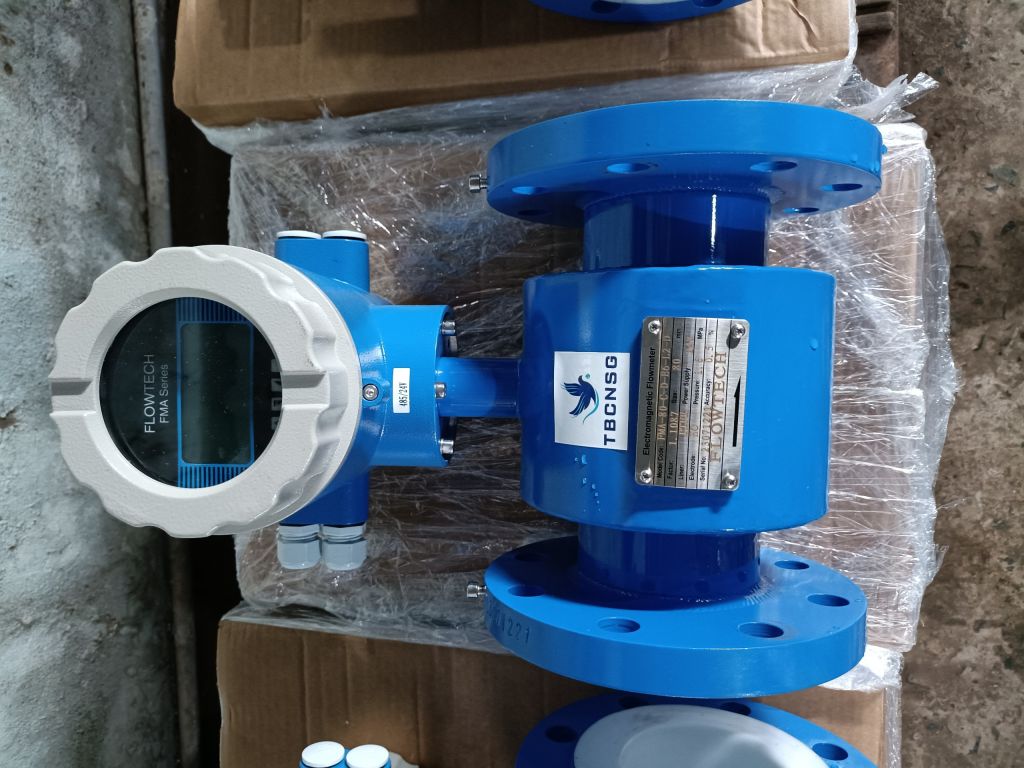

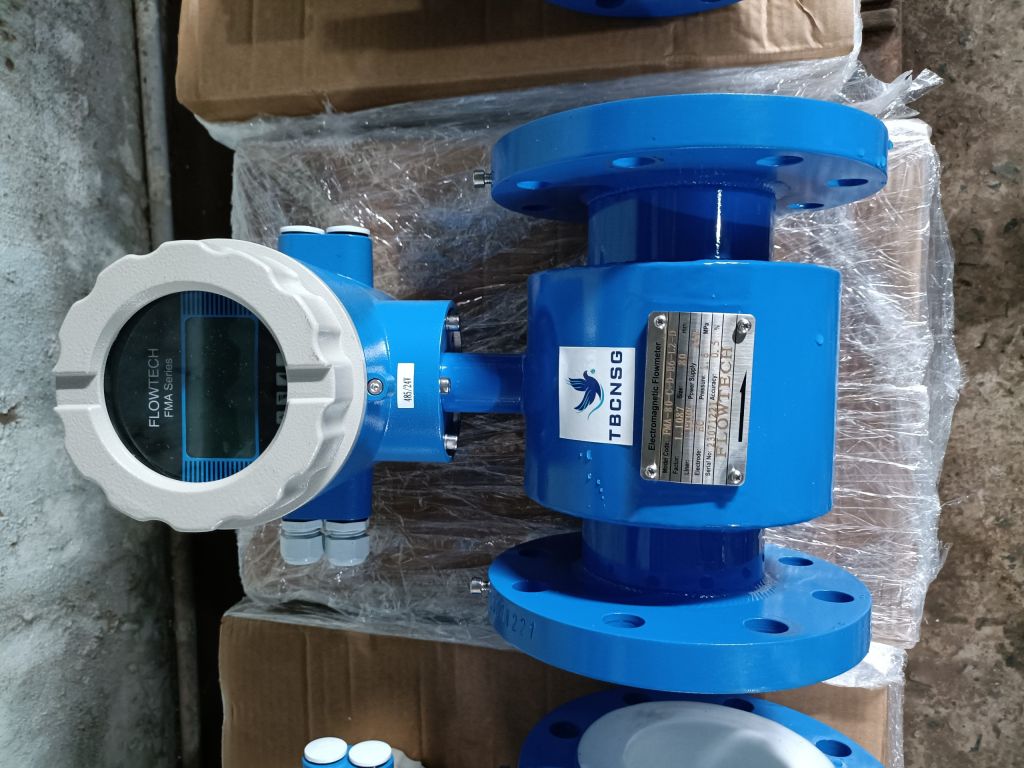

Một bộ đồng hồ FMA hoàn chỉnh gồm hai phần chính. Phần cảm biến (sensor) là đoạn ống được chế tạo đúng đường kính danh định, bên trong có lớp lót cách điện, trên thân gắn các điện cực đo và hai cuộn dây tạo từ trường. Phần bộ chuyển đổi (transmitter) chứa bo mạch xử lý tín hiệu, màn hình hiển thị và các cổng đấu dây tín hiệu. Ngoài ra còn có điện cực nối đất giúp triệt nhiễu khi lắp trên ống kim loại hoặc môi trường có dòng điện rò.
Khi chất lỏng dẫn điện chảy qua đường ống đặt trong từ trường vuông góc do hai cuộn dây tạo ra, trên hai điện cực sẽ xuất hiện một suất điện động cảm ứng tỉ lệ thuận với tốc độ dòng chảy. Bộ chuyển đổi đo suất điện động này, kết hợp với diện tích tiết diện ống để tính ra lưu lượng tức thời và tích lũy thành lưu lượng tổng. Do tín hiệu đo tỉ lệ với tốc độ dòng chảy và không phụ thuộc vào áp suất, nhiệt độ hay độ nhớt trong dải làm việc, thiết bị giữ được độ chính xác ổn định trong thời gian dài và hầu như không cần bảo trì phần cơ khí.
Ưu điểm
Nhược điểm
Để dòng chảy vào đồng hồ được phân bố đều và không xoáy, cần bố trí đoạn ống thẳng tối thiểu 5 lần đường kính ống (5D) phía trước và 3 lần đường kính ống (3D) phía sau đồng hồ. Nếu phía trước có van, cút, chữ T hoặc bơm, nên tăng lên 10D để giảm sai số. Đồng hồ nên lắp trên đoạn ống luôn đầy nước, tránh điểm cao nhất của tuyến ống và tránh lắp ở ống xả hở vì dễ sinh hiện tượng ống rỗng, gây nhảy số.
Với ống ngang, trục điện cực nên đặt theo phương ngang để tránh bọt khí bám vào điện cực phía trên. Với ống đứng, nên lắp ở đoạn nước chảy từ dưới lên. Ngoài ra cần đảm bảo đồng hồ luôn ngập nước khi vận hành và siết bu lông mặt bích đối xứng theo hình sao để tránh lệch gioăng.
Bo mạch bộ chuyển đổi FMA thường chia thành các nhóm chân riêng biệt, có ký hiệu in rõ trên nắp bo mạch. Nhóm chân nguồn nhận 220VAC (L, N) hoặc 24VDC (+,-) tùy cấu hình. Nhóm chân tín hiệu dòng gồm cặp 4-20mA xuất ra thiết bị thu; nhóm chân xung gồm hai dây pulse và một dây common; nhóm chân RS485 gồm A và B dùng cho Modbus RTU, nên dùng cáp xoắn đôi có vỏ bọc và nối đất một đầu để chống nhiễu. Cuối cùng là nhóm relay cảnh báo với tiếp điểm thường mở và thường đóng.
Khi đấu nối cần tắt nguồn hoàn toàn, đi dây tín hiệu tách riêng khỏi cáp động lực, và nối đất vỏ đồng hồ đúng quy định. Trường hợp đường ống bằng nhựa hoặc có lớp lót cách điện, cần dùng thêm vòng nối đất để đảm bảo mạch đo kín. Anh em có thể Nhận bản vẽ CAD và sơ đồ đấu nối chi tiết để in ra dùng trực tiếp tại công trường.
Bảng dưới đây giúp anh em kỹ sư đường ống tính toán khoảng cách cắt ống và bố trí giá đỡ khi vẽ AutoCAD. Chiều dài L là khoảng cách mặt tiếp xúc giữa hai mặt bích (face-to-face).
| Size DN | Chiều dài L (mm) tham khảo | Trọng lượng (kg) tham khảo |
|---|---|---|
| DN15 - DN20 | 200 | 4 - 5 |
| DN25 - DN32 | 200 | 5 - 7 |
| DN40 - DN50 | 200 | 8 - 11 |
| DN65 - DN80 | 200 | 12 - 16 |
| DN100 | 250 | 20 - 23 |
| DN125 | 250 | 26 - 30 |
| DN150 | 300 | 34 - 40 |
| DN200 | 350 | 48 - 55 |
| DN250 | 400 | 65 - 75 |
| DN300 | 500 | 90 - 105 |
| DN400 | 600 | 140 - 165 |
| DN500 | 600 | 190 - 220 |
| DN600 | 600 | 250 - 290 |
Các size lớn hơn DN600 đến DN2000 được chế tạo theo yêu cầu riêng, kích thước và trọng lượng sẽ được xác nhận lại trong bản vẽ duyệt trước khi sản xuất.
Giá đồng hồ điện từ Flowtech FMA phụ thuộc vào bốn yếu tố: kích thước đường kính, vật liệu lớp lót, vật liệu điện cực và loại màn hình (liền hay rời). Bảng dưới đây là mức giá tham khảo theo cấu hình phổ biến nhất là lớp lót cao su, điện cực SS316L, màn hình liền, mặt bích DIN.
| Nhóm kích thước | Cấu hình tham khảo | Mức giá tham khảo |
|---|---|---|
| DN15 - DN25 | Màn hình liền, lót cao su, điện cực SS316L | Liên hệ để nhận giá tốt nhất |
| DN32 - DN50 | Màn hình liền, lót cao su, điện cực SS316L | Liên hệ để nhận giá tốt nhất |
| DN65 - DN100 | Màn hình liền, lót cao su hoặc PTFE | Liên hệ để nhận giá tốt nhất |
| DN125 - DN200 | Màn hình liền hoặc rời, lót PTFE | Liên hệ để nhận giá tốt nhất |
| DN250 - DN600 | Màn hình rời, lót PTFE, điện cực Hastelloy | Liên hệ để nhận giá tốt nhất |
| DN700 - DN2000 | Sản xuất theo yêu cầu, báo giá riêng | Liên hệ để nhận giá tốt nhất |
Mức giá trên chưa bao gồm chi phí vận chuyển đến công trình và có thể thay đổi theo tỷ giá cũng như số lượng đặt hàng. Với đơn hàng dự án hoặc đại lý phân phối, chúng tôi áp dụng chính sách chiết khấu riêng và giữ giá theo hợp đồng đã ký.
Công Ty Cổ Phần Đầu Tư Xuất Nhập Khẩu Thiết Bị Công Nghiệp Sài Gòn là đơn vị chuyên cung cấp van công nghiệp, đồng hồ nước, đồng hồ áp suất và các thiết bị công nghiệp chất lượng cao. Chúng tôi phân phối đồng hồ nước điện từ Flowtech FMA nhập khẩu nguyên chiếc từ Malaysia, có sẵn hàng tại kho cho các size thông dụng và hỗ trợ đặt hàng các size đặc biệt theo yêu cầu dự án.
Mỗi lô hàng xuất giao đều kèm hóa đơn VAT, phiếu bảo hành, chứng nhận xuất xứ CO và chứng nhận chất lượng CQ. Với các dự án yêu cầu nghiệm thu khắt khe, chúng tôi hỗ trợ cung cấp thêm catalogue gốc, bản vẽ chế tạo và biên bản kiểm định trước khi giao hàng.
Anh em đang cần đối chiếu thiết bị cho hạng mục đo lưu lượng có thể xem thêm nhóm đồng hồ nước điện từ và danh mục đồng hồ đo lưu lượng Flowtech để so sánh cấu hình. Trường hợp dự án đang cân nhắc giữa nhiều thương hiệu, có thể tham khảo thêm đồng hồ nước điện từ Woteck và đồng hồ nước điện từ Hansung để có cái nhìn tổng quan về giá và tính năng. Nếu cần nắm kỹ hơn về kỹ thuật thi công, mời đọc bài hướng dẫn lắp đặt đồng hồ đo lưu lượng điện từ đúng kỹ thuật và bài cách lựa chọn lớp lót và điện cực cho đồng hồ điện từ theo môi chất.
Không. Đồng hồ điện từ hoạt động theo nguyên lý cảm ứng điện từ nên yêu cầu môi chất có độ dẫn điện tối thiểu khoảng 5 microSiemens/cm. Nước cất có độ dẫn điện rất thấp nên thiết bị sẽ không cho ra tín hiệu đo chính xác, thậm chí không hiển thị lưu lượng. Với môi chất này nên dùng đồng hồ siêu âm hoặc đồng hồ khối lượng theo nhu cầu thực tế.
Series FMA tiêu chuẩn dùng nguồn 220VAC hoặc 24VDC. Với các vị trí không có nguồn điện lưới như trạm quan trắc ngoài đồng hoặc tuyến ống cấp nước nông thôn, có thể dùng phiên bản chạy pin kết hợp module truyền dữ liệu không dây. Phiên bản này cần đặt hàng riêng, thời gian chuẩn bị hàng lâu hơn hàng có sẵn.
Các size DN15 đến DN300 thường có sẵn hàng hoặc giao trong thời gian ngắn. Với size DN500 trở lên, đặc biệt là các cấu hình lớp lót PTFE hoặc điện cực Hastelloy, thời gian đặt hàng thường kéo dài hơn do phải sản xuất và kiểm định riêng. Anh em nên xác nhận sớm với bộ phận kinh doanh để đưa tiến độ vào kế hoạch thi công, tránh ảnh hưởng đến hạng mục lắp đặt đường ống.
Được, nhưng cần dùng thêm vòng nối đất (grounding ring) ở hai phía mặt bích để đảm bảo mạch đo được kín. Nếu chỉ nối đất vỏ đồng hồ mà không nối đất môi chất, tín hiệu đo sẽ bị trôi và sai số lớn, đặc biệt khi đường ống chạy gần thiết bị động lực công suất lớn.
Có. Bộ chuyển đổi hỗ trợ cài đặt chế độ đo hai chiều, hiển thị dấu dương hoặc âm tương ứng với chiều dòng chảy và tích lũy riêng lưu lượng tổng cho từng chiều. Tính năng này hữu ích cho các hệ thống bơm luân phiên hoặc hệ thống có dòng hồi.
Nên chọn bản màn hình rời khi đồng hồ lắp ở vị trí khó quan sát, dưới hố ga, trong không gian ẩm ướt hoặc nơi có rung động mạnh. Bộ hiển thị rời có thể đưa về tủ điện hoặc vị trí thuận tiện cho người vận hành, trong khi phần cảm biến vẫn đảm bảo cấp bảo vệ IP68 tại vị trí lắp đặt thực tế.
| Type | Integral Type (Màn hình liền thân) và Remote phiên bản màn hình rời cáp 10m |
| Medium | Conductive Liquid, ≥ 5 μS/cm (Độ dẫn điện) |
| Flow Velocity Range | 0.3 ~ 10 m/s (Dãy đo) |
| Operating Pressure | 16bar (Áp suất làm việc) |
| Operating Temperature | 120℃ (Nhiệt độ làm việc) |
| Conncetion | FLANGE DIN PN16 (PN10) (Mặt bích DIN) |
| Material | Electrode: 316L (Điện cực) Lining: PTFE (Lớp lót bên trong) Tube: SUS 304 (Vật liệu thân SUS304) Housing & Flange: Carbon Steel (Vỏ và mặt bích thép) |
| Output | 4 ~ 20mA, Pulse, RS-485 (Ngõ ra) |
| Power Supply | 24VDC (220VAC) (Nguồn cấp) |
| Display |
Graphic LCD with Backlight (Flow Rate, Total, Alarm, etc. Thể hiện lưu lượng tức thời, lưu lượng tổng, báo lỗi,. |
| Accuracy | ± 0.5% of Reading (Độ chính xác) |
| Bảo hành | 1 năm |
