Đồng Hồ Nước Dây Xung Là Gì? Top 5 Đồng Hồ Nước Có Dây Xung

Trong kỷ nguyên của quản lý thông minh và tự động hóa, việc giám sát lưu lượng nước theo phương thức thủ công truyền thống đang dần trở nên lỗi thời. Các nhà máy, khu công nghiệp, tòa nhà cao tầng và hệ thống xử lý nước hiện đại đòi hỏi một giải pháp đo lường có khả năng truyền dữ liệu về trung tâm theo thời gian thực. Đồng hồ nước dây xung chính là câu trả lời cho bài toán kỹ thuật này, đóng vai trò như một cảm biến lưu lượng kết hợp với bộ đếm cơ khí, cho phép xuất tín hiệu điện tử để kết nối với PLC, SCADA hoặc các bộ điều khiển trung tâm.

Không giống như các loại đồng hồ nước cơ khí thuần túy chỉ hiển thị số đếm tại chỗ, phiên bản dây xung mang đến khả năng giám sát từ xa, giảm thiểu sai số do con người và tối ưu hóa quy trình vận hành. Với thị trường thiết bị đo lường ngày càng đa dạng, việc lựa chọn một chiếc đồng hồ nước có dây xung phù hợp về thương hiệu, vật liệu và cấp chính xác là điều không hề đơn giản. Bài viết này sẽ cung cấp một cái nhìn tổng quan, chuyên sâu về thiết bị này, đồng thời đề xuất top 5 sản phẩm phổ biến nhất tại Việt Nam cùng bảng giá tham khảo chi tiết.

Định Nghĩa Đồng Hồ Nước Dây Xung

Đồng hồ nước dây xung là một thiết bị đo lưu lượng nước hoạt động dựa trên nguyên lý cơ học (tuabin, thể tích hoặc trục quay) nhưng được tích hợp thêm một bộ phận phát tín hiệu điện tử. Tín hiệu này được xuất ra dưới dạng xung điện (pulse) thông qua dây dẫn kết nối với các thiết bị ngoại vi. Mỗi khi một đơn vị thể tích nước nhất định đi qua đồng hồ, cơ chế truyền động sẽ kích hoạt cảm biến (thường là cảm biến Hall hoặc cảm biến từ trở) để tạo ra một xung điện. Các xung này sau đó được đếm và quy đổi thành tổng lưu lượng đã qua sử dụng, đồng thời có thể tính toán được lưu lượng tức thời.

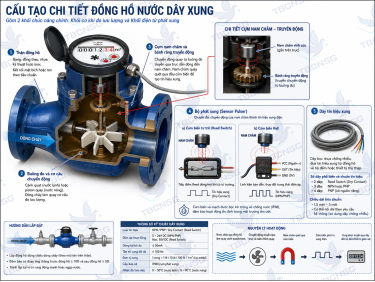

Cấu tạo chi tiết

Một đồng hồ nước dây xung thường bao gồm hai khối chức năng chính: khối cơ khí đo lưu lượng và khối điện tử phát xung.

• Thân đồng hồ: Thường được chế tạo từ gang, đồng thau, nhựa kỹ thuật hoặc inox, có nhiệm vụ bảo vệ cơ cấu bên trong và chịu áp lực nước. Mặt bích hoặc ren kết nối được thiết kế theo tiêu chuẩn để lắp đặt vào đường ống.
• Buồng đo và cơ cấu chuyển động: Là trái tim của đồng hồ. Tùy vào loại đồng hồ mà buồng đo có thể là cánh quạt (đối với nước lạnh) hoặc piston quay (đối với nước nóng hoặc chất lỏng có độ nhớt). Dòng chảy làm quay cơ cấu này.
• Cụm nam châm và bánh răng truyền động: Chuyển động quay từ buồng đo được truyền qua trục dẫn động đến một nam châm nhỏ. Sự quay của nam châm này sẽ quét qua đầu cảm biến, tạo ra tín hiệu.
• Bộ phát xung (Sensor Pulser): Có thể là cảm biến từ trở (Reed Switch) hoặc cảm biến Hall. Cảm biến Reed Switch có dạng tiếp điểm cơ khí đóng/mở khi có từ trường, trong khi cảm biến Hall là linh kiện bán dẫn thay đổi trạng thái điện áp. Bộ phận này được bọc kín trong vỏ chống nước, kết nối với dây tín hiệu đi ra ngoài.
• Dây tín hiệu xung: Thường là loại dây bọc nhựa chống nhiễu, có thể có 2 dây, 3 dây hoặc 4 dây tùy vào chuẩn tín hiệu (NPN, PNP, Dry Contact). Chiều dài dây tiêu chuẩn thường từ 1.5 mét đến 3 mét, có thể nối dài theo yêu cầu hệ thống.

Ứng dụng thực tế

Nhờ khả năng truyền tín hiệu từ xa, đồng hồ nước dây xung được ứng dụng cực kỳ rộng rãi trong các lĩnh vực đòi hỏi sự tự động hóa và giám sát chặt chẽ.

• Hệ thống BMS của tòa nhà cao tầng: Giám sát lượng nước tiêu thụ của từng tầng, từng hộ dân cư hoặc khu vực thương mại một cách tập trung.
• Nhà máy sản xuất và khu công nghiệp: Đo lường chính xác nước cấp cho lò hơi, hệ thống làm mát, dây chuyền sản xuất thực phẩm, dược phẩm. Tín hiệu xung gửi về PLC để kiểm soát định lượng tự động.
• Hệ thống xử lý nước thải và cấp nước: Theo dõi lưu lượng bơm, kiểm soát hóa chất châm vào dòng chảy dựa trên lưu lượng thực tế.
• Hệ thống tưới tiêu nông nghiệp công nghệ cao: Tự động hóa quá trình tưới, tính toán chính xác lượng nước và phân bón cho cây trồng.

Ưu điểm và nhược điểm

Ưu điểm:

• Khả năng truyền dữ liệu đi xa lên đến vài trăm mét, phù hợp với các mô hình quản lý tập trung.
• Độ chính xác cao trong việc quy đổi lưu lượng, đặc biệt với các đồng hồ có hằng số xung nhỏ.
• Loại bỏ hoàn toàn sai số do việc đọc chỉ số thủ công bằng mắt thường.
• Chi phí đầu tư thấp hơn đáng kể so với các dòng đồng hồ đo lưu lượng điện từ (Electromagnetic Flowmeter) nhưng vẫn đáp ứng tốt nhu cầu tín hiệu số.
• Có thể hoạt động mà không cần nguồn điện cấp ngoài nếu sử dụng cơ chế phát xung dạng tiếp điểm khô (Reed Switch).

Nhược điểm:

• Về bản chất vẫn có bộ phận cơ khí chuyển động nên cần được bảo trì, vệ sinh định kỳ để tránh kẹt rác.
• Độ bền của cảm biến từ trở (Reed Switch) có giới hạn về số lần đóng ngắt nếu dòng chảy quá lớn trong thời gian dài.
• Chỉ đo được nước sạch hoặc nước thải không có tạp chất lớn; không áp dụng được cho môi trường hóa chất ăn mòn mạnh (trừ khi thân đồng hồ làm bằng nhựa đặc biệt).
• Không hiển thị được lưu lượng tức thời trực tiếp trên mặt đồng hồ nếu không có màn hình điện tử hỗ trợ.

Các Thương Hiệu Đồng Hồ Nước Dây Xung Nổi Tiếng Tại Việt Nam

Thị trường Việt Nam đang chứng kiến sự cạnh tranh giữa các thương hiệu trong nước với chất lượng cải tiến vượt bậc và các tên tuổi nhập khẩu lâu đời về độ bền. Dưới đây là một số thương hiệu tiêu biểu mà người dùng có thể cân nhắc.

• Asahi (Nhật Bản): Nổi tiếng với đồng hồ nước sạch cấp dân dụng và công nghiệp nhẹ. Sản phẩm Asahi có độ bền rất cao, vật liệu đồng thau chất lượng, hoạt động ổn định trong môi trường nhiệt đới ẩm.
• Zermat (Mexico/Châu Âu): Thương hiệu chuyên về các dòng đồng hồ đo nước thải dạng điện từ và cơ khí. Dòng đồng hồ dây xung của Zermat thường dùng cho nước thải có kết cấu chịu tạp chất tốt.
• Itron (Mỹ/Đức): Đây là tập đoàn công nghệ đo lường hàng đầu thế giới. Đồng hồ Itron thường được ứng dụng trong các dự án cấp nước đô thị lớn, yêu cầu tiêu chuẩn khắt khe về truyền thông và độ chính xác.
• Unik (Hàn Quốc): Đồng hồ Unik có thiết kế chắc chắn, khả năng kháng từ trường bên ngoài tốt, chống gian lận hiệu quả. Giá thành cạnh tranh hơn so với hàng Nhật và Châu Âu.
• Commeter (Đài Loan) & Doulong (Trung Quốc): Phân khúc giá rẻ hơn, phổ biến trong các hệ thống tưới tiêu, nhà máy nhỏ, nơi ngân sách đầu tư hạn chế nhưng vẫn cần tín hiệu điều khiển.
• Thương hiệu Việt Nam: Các nhà sản xuất trong nước cũng cung cấp các dòng sản phẩm dây xung được gia công từ linh kiện nhập khẩu, đáp ứng tốt các dự án có yêu cầu kỹ thuật vừa phải với giá thành rất cạnh tranh.

Top 5 Đồng Hồ Nước Có Dây Xung Phổ Biến Nên Mua

Dựa trên khảo sát thị trường và nhu cầu thực tế của người dùng công nghiệp và dân dụng, dưới đây là top 5 sản phẩm đồng hồ nước dây xung tiêu biểu và được ưa chuộng nhất bao gồm cả phân khúc dân dụng và công nghiệp:

1. Asahi Super Top (DN15 - Đồng thau - 1 Xung/Lít): Dòng sản phẩm cao cấp đến từ Nhật Bản, nổi bật với độ bền cơ học cực cao, hoạt động ổn định và độ nhạy khởi động tốt, phù hợp cho căn hộ cao cấp và hệ thống quản lý tòa nhà BMS.
2. Unik WRP-15 (DN15 - Đồng thau - 1 Xung/Lít): Đại diện tiêu biểu từ Hàn Quốc với thiết kế chắc chắn, khả năng chống nhiễu từ tốt và giá thành hợp lý, là lựa chọn tin cậy cho các công trình dân dụng quy mô vừa.
3. Zermat WPHD-50 (DN50 - Gang - Mặt bích): Dòng đồng hồ công nghiệp chuyên dụng cho mạng lưới cấp nước chính hoặc xử lý nước thải, thân gang đúc chắc chắn chịu áp lực cao và kết nối mặt bích vững chắc.
4. Itron Flostar M-80 (DN80 - Gang Epoxy - Mặt bích): Thương hiệu hàng đầu thế giới về đo lường đô thị, mang lại độ chính xác cực cao và khả năng truyền thông dữ liệu ổn định cho các nhà máy lớn.
5. Woteck WP-20 (DN20 - Nhựa PC/ABS - 1 Xung/10 Lít): Giải pháp kinh tế và tối ưu cho môi trường nông nghiệp, thủy lợi hoặc hóa chất nhẹ nhờ thân nhựa chống ăn mòn hiệu quả.

Bảng Giá Tham Khảo Đồng Hồ Nước Dây Xung Dân Dụng (Cỡ Ren 15mm - 25mm)

Dòng sản phẩm này thường dùng cho hộ gia đình, căn hộ chung cư cao cấp có hệ thống quản lý tập trung. Vật liệu chủ yếu là đồng thau, kết nối ren, chịu áp lực làm việc tối đa 10 bar. Hằng số xung thường là 1 xung/1 lít hoặc 1 xung/10 lít.

Ghi chú: Đây là giá tham khảo tại thời điểm khảo sát, không phải giá bán thực tế. Vui lòng liên hệ để nhận báo giá chính xác và chiết khấu mới nhất.

Bảng Giá Tham Khảo Đồng Hồ Nước Dây Xung Công Nghiệp (Mặt Bích 40mm - 100mm)

Phân khúc này phục vụ cho đường ống chính của nhà máy, khu công nghiệp. Thân đồng hồ thường bằng gang đúc hoặc nhựa kỹ thuật cao cấp. Kiểu kết nối mặt bích tiêu chuẩn JIS, BS, ANSI. Cần chú ý đến thông số lưu lượng cực đại (Q3) và áp suất làm việc (PN10/PN16).

Ghi chú: Đây là giá tham khảo tại thời điểm khảo sát, không phải giá bán thực tế. Giá có thể thay đổi tùy theo cấu hình cảm biến và tiêu chuẩn mặt bích.

Bảng So Sánh Kỹ Thuật Giữa Các Loại Vật Liệu và Xuất Xứ

Việc lựa chọn đồng hồ nước dây xung không chỉ dừng lại ở giá cả mà còn phụ thuộc rất lớn vào môi trường làm việc. Bảng so sánh dưới đây sẽ giúp kỹ thuật viên và chủ đầu tư có cái nhìn trực quan về sự khác biệt.

Bảng Giá Tham Khảo Phụ Kiện và Linh Kiện Thay Thế

Trong quá trình sử dụng lâu dài, các bộ phận như cảm biến xung, dây tín hiệu hoặc bộ đếm có thể cần được kiểm tra và thay thế. Dưới đây là bảng giá tham khảo cho một số linh kiện phổ biến trên thị trường.

Ghi chú: Linh kiện cần được thay thế bởi kỹ thuật viên có kinh nghiệm để đảm bảo khả năng chống nước và độ chính xác. Giá trên chưa bao gồm chi phí lắp đặt.

Những Lưu Ý Quan Trọng Khi Lắp Đặt

Để đồng hồ nước dây xung hoạt động với độ chính xác cao nhất và có tuổi thọ lâu dài, kỹ thuật lắp đặt đóng vai trò then chốt. Nếu mắc sai lầm trong khâu lắp đặt, đồng hồ có thể chạy sai, hỏng cơ khí hoặc cháy bộ phát xung.

• Chiều dài đoạn ống thẳng: Cần đảm bảo một khoảng ống thẳng phía trước (gấp 5-10 lần đường kính ống) và phía sau (gấp 3-5 lần đường kính ống) vị trí lắp đồng hồ. Điều này giúp dòng chảy ổn định, loại bỏ dòng xoáy gây sai số.
• Lọc rác (Y-Strainer): Bắt buộc phải lắp lọc rác phía trước đồng hồ. Cát, đá, mảnh vụn trong đường ống là nguyên nhân hàng đầu gây kẹt cánh quạt và làm hỏng cơ cấu đo.
• Đấu nối dây tín hiệu: Tuyệt đối không đi dây tín hiệu xung chung ống luồn với dây cáp điện lực 3 pha. Nhiễu điện từ từ động cơ có thể làm sai lệch tín hiệu xung, khiến PLC đếm sai. Nên sử dụng cáp có giáp bọc chống nhiễu.
• Hướng lắp đặt: Đồng hồ cơ khí dạng cánh quạt thường được thiết kế để lắp đặt theo phương ngang (mặt số hướng lên trên). Nếu lắp thẳng đứng, cần chọn loại đồng hồ chuyên dụng được hiệu chuẩn cho kiểu lắp này.
• Chống ngập nước cho đầu dây: Mặc dù thân đồng hồ chống nước, hộp đấu dây (junction box) hoặc đầu nối dây tín hiệu cần được quấn băng keo tự dính chống ẩm và đặt ở vị trí khô ráo, tránh ngâm trong nước.

Hướng Dẫn Bảo Trì và Bảo Dưỡng

Bảo trì định kỳ là yếu tố không thể bỏ qua để duy trì độ tin cậy cho hệ thống đo lường. Một kế hoạch bảo trì tốt giúp phát hiện sớm hư hỏng và giảm thiểu thời gian ngừng hoạt động ngoài dự kiến.

• Vệ sinh lưới lọc định kỳ (3-6 tháng/lần): Khóa van, tháo lưới lọc và cọ rửa sạch rác bám. Đây là thao tác đơn giản nhưng giúp bảo vệ toàn bộ hệ thống.
• Kiểm tra tín hiệu xung bằng đồng hồ vạn năng: Đối với loại tiếp điểm khô, tháo dây ra và đo thông mạch khi có nước chảy qua. Kim đồng hồ phải nhảy liên tục theo nhịp cánh quạt. Nếu không nhảy, cảm biến đã hỏng.
• Kiểm tra lớp sơn phủ: Đối với đồng hồ thân gang, kiểm tra lớp sơn Epoxy chống gỉ. Nếu có dấu hiệu phồng rộp, tróc sơn, cần xử lý bề mặt ngay để tránh gang bị oxy hóa thủng thân.
• Hiệu chuẩn lại: Sau thời gian dài sử dụng (khoảng 2-3 năm), đặc biệt với các đồng hồ đo nước nóng hoặc nước có cặn, nên gửi về trung tâm bảo hành để kiểm tra và hiệu chuẩn lại sai số.
• Không tự ý bẻ gập dây: Dây tín hiệu thường có cấu trúc lõi đồng mảnh, nếu bị gập gãy sẽ đứt ngầm bên trong gây mất tín hiệu. Khi cần nối dài, hãy dùng hộp nối chống nước chuyên dụng.

Đánh Giá Chất Lượng Sản Phẩm Theo Phân Khúc

Sau quá trình thử nghiệm thực tế và thu thập phản hồi từ khách hàng, chúng tôi có một số đánh giá khách quan về chất lượng các dòng sản phẩm trên thị trường.

• Phân khúc cao cấp (Asahi, Itron): Đây là những cỗ máy hoạt động cực kỳ trơn tru và êm ái. Cơ cấu truyền động bằng đá quý của Asahi gần như không bị mài mòn theo thời gian. Độ nhạy khởi động rất thấp, bắt được cả dòng chảy nhỏ giọt. Phù hợp với các dự án yêu cầu khắt khe về thất thoát nước.
• Phân khúc tầm trung (Unik, Zermat): Chất lượng hoàn thiện tốt, mặt số rõ ràng, hoạt động ổn định. Unik có ưu điểm về khả năng chống nhiễu từ, phù hợp với môi trường công nghiệp. Zermat có dải lưu lượng rộng, đặc biệt là dòng cho nước thải tạp chất nhẹ.
• Phân khúc phổ thông (Commeter, Doulong, Nhựa Việt Nam): Đáp ứng tốt các nhu cầu cơ bản về giám sát lưu lượng. Tuy nhiên, cần lưu ý kiểm tra kỹ hằng số xung khi mua vì đôi khi có sai lệch nhẹ giữa các lô hàng. Phù hợp với hệ thống tưới nông nghiệp hoặc các trạm bơm nhỏ.

Cam Kết Chất Lượng Và Dịch Vụ

Là đơn vị cung cấp thiết bị đo lưu lượng hàng đầu, TBCNSG cam kết mang đến cho khách hàng những giá trị vượt trội ngoài chất lượng sản phẩm:

• Sản phẩm chính hãng 100%: Tất cả đồng hồ nước dây xung đều có đầy đủ chứng từ nhập khẩu (CO, CQ) từ các thương hiệu uy tín như Asahi, Unik, Itron, Zermat. Nói không với hàng giả, hàng nhái.
• Hỗ trợ kỹ thuật tận tâm: Đội ngũ kỹ sư sẵn sàng tư vấn giải pháp chọn hằng số xung, cách đấu nối PLC và chống nhiễu tín hiệu hoàn toàn miễn phí.
• Chính sách bảo hành minh bạch: Bảo hành 12 tháng cho toàn bộ sản phẩm. Trong thời gian bảo hành, nếu có lỗi từ nhà sản xuất, sản phẩm được đổi mới ngay lập tức.
• Giao hàng siêu tốc: Luôn có sẵn số lượng lớn hàng hóa trong kho, đáp ứng giao hàng trong ngày tại TP. Hồ Chí Minh và giao nhanh đi các tỉnh thành trên toàn quốc.
• Dịch vụ gia công theo yêu cầu: Nhận gia công nối dài dây tín hiệu, chuyển đổi tín hiệu từ xung sang 4-20mA, chế tạo tủ điều khiển đọc lưu lượng theo đơn đặt hàng riêng.
• Giá cả cạnh tranh: Chúng tôi là nhà nhập khẩu trực tiếp, cam kết mang đến mức giá tốt nhất thị trường cho các đơn hàng số lượng lớn và dự án.
• Hỗ trợ khảo sát và lắp đặt: Đối với các dự án có quy mô lớn, chúng tôi cử kỹ thuật viên xuống tận nơi khảo sát mặt bằng và giám sát lắp đặt, đảm bảo hệ thống vận hành trơn tru.
• Hậu mãi bền vững: Luôn sẵn kho phụ kiện thay thế như cảm biến, mặt số, bộ đếm. Khách hàng không lo thiết bị "chết lâm sàng" vì thiếu linh kiện.

Quý khách hàng đang có nhu cầu tìm mua đồng hồ nước dây xung hoặc cần giải đáp các thắc mắc kỹ thuật liên quan đến tín hiệu xung, vui lòng liên hệ trực tiếp với chúng tôi qua kênh liên lạc dưới đây để được hỗ trợ nhanh nhất. Đội ngũ chăm sóc khách hàng của chúng tôi phục vụ từ 8h00 đến 17h00 tất cả các ngày trong tuần.
