Đồng hồ nước là thiết bị đo lường được sử dụng để xác định tổng lượng chất lỏng (thường là nước) đã chảy qua một tiết diện đường ống trong một khoảng thời gian nhất định. Trong kỹ thuật, thiết bị này còn được biết đến với tên tiếng Anh là Water Meter. Tại thị trường Việt Nam, tùy vào vùng miền hoặc nguồn gốc xuất xứ, sản phẩm còn được gọi là thủy kế, máy đo nước. Trong tiếng Trung, thiết bị được gọi là 水表 (Shuǐbiǎo), còn trong tiếng Nhật là 水道メーター (Suidō mētā).

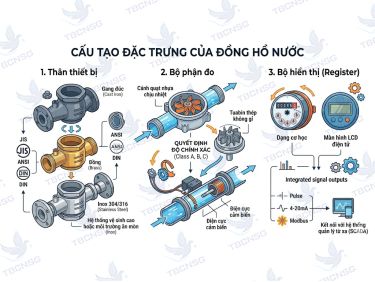

Cấu tạo chi tiết của đồng hồ nước
Một chiếc máy đo nước tiêu chuẩn thường được cấu thành từ các bộ phận chính sau:
- Thân đồng hồ: Thường được đúc từ gang (Cast Iron), đồng (Brass), inox (Stainless Steel) hoặc nhựa kỹ thuật. Thân là bộ phận chịu áp lực chính và bảo vệ các chi tiết bên trong khỏi tác động ngoại lực. Các dòng thiết bị đo nước dùng trong môi trường khắc nghiệt thường ưu tiên vật liệu inox 304 hoặc 316.
- Bộ phận đo lường (Cánh quạt/Turbine): Đây là "trái tim" của đồng hồ. Đối với dòng cơ học, cánh quạt thường làm bằng nhựa ABS chịu nhiệt hoặc hợp kim nhẹ, có độ bền cao và chống bám cặn.
- Bộ đếm và hiển thị (Register): Bao gồm hệ thống bánh răng truyền động và mặt số hiển thị. Bộ phận này thường được cách ly hoàn toàn với dòng nước (loại mặt số khô) để tránh tình trạng mờ mặt số hoặc đọng nước.
- Bộ lọc (Strainer): Nằm ở đầu vào của đồng hồ để ngăn chặn rác, cặn bẩn làm kẹt cánh quạt.
- Kết nối: Tùy theo kích thước (DN) mà đồng hồ có kiểu kết nối ren (cho size nhỏ) hoặc kết nối mặt bích (cho size lớn từ DN50 trở lên).
Nguyên lý hoạt động của thiết bị đo lưu lượng
Tùy thuộc vào công nghệ chế tạo, nguyên lý hoạt động của dòng sản phẩm đo nước có thể chia thành hai nhóm chính:
1. Nguyên lý cơ học (Kiểu tốc độ): Đây là nguyên lý phổ biến nhất. Khi dòng nước chảy qua thân đồng hồ, áp lực dòng chảy sẽ tác động trực tiếp lên cánh quạt (turbine) làm nó quay. Tốc độ quay của cánh quạt tỉ lệ thuận với tốc độ dòng chảy. Thông qua hệ thống bánh răng truyền động, số vòng quay được chuyển đổi thành chỉ số lưu lượng hiển thị trên mặt số.
2. Nguyên lý điện từ: Áp dụng cho các dòng đồng hồ điện tử. Dựa trên định luật cảm ứng điện từ Faraday, khi dòng nước (có tính dẫn điện) chảy qua từ trường do đồng hồ tạo ra, một suất điện động sẽ xuất hiện. Cảm biến sẽ đo giá trị này và tính toán ra lưu lượng tức thời cũng như lưu lượng tổng.
Trong thực tế vận hành tại các khu công nghiệp ở TP.HCM và Bình Dương, chúng tôi nhận thấy nhiều hệ thống gặp sự cố sai số lớn do không lắp đặt lọc Y (Y-Strainer) phía trước đồng hồ. Các hạt cát hoặc xỉ hàn sót lại trong đường ống rất dễ làm trầy xước buồng đo hoặc kẹt cánh quạt, dẫn đến hư hỏng hoàn toàn bộ phận đo lường.

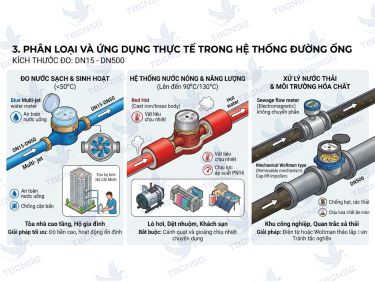

Phân loại đồng hồ nước phổ biến trên thị trường
Việc phân loại giúp người kỹ thuật lựa chọn đúng thiết bị cho từng môi trường cụ thể:
| Tiêu chí phân loại | Các loại phổ biến | Đặc điểm chính |
|---|---|---|
| Theo môi trường | Nước sạch, nước nóng, nước thải | Khác nhau về vật liệu và cơ chế cánh quạt |
| Theo cấp chính xác | Cấp A, Cấp B, Cấp C | Cấp càng cao độ nhạy với dòng chảy nhỏ càng tốt |
| Theo kiểu đo | Dạng cơ, dạng điện tử | Cơ học bền bỉ, điện tử chính xác và đa tính năng |
| Theo kết nối | Nối ren, nối mặt bích | Ren (DN15-DN40), Mặt bích (DN50-DN500+) |
Đối với các hệ thống lò hơi hoặc sản xuất thực phẩm, việc sử dụng đồng hồ lưu lượng nước nóng là bắt buộc. Các thiết bị này được thiết kế với vật liệu chịu nhiệt đặc biệt, thường là đồng hoặc inox, có khả năng vận hành ổn định ở nhiệt độ lên đến 90°C hoặc 130°C. Nếu sử dụng loại thông thường cho nước nóng, các chi tiết nhựa sẽ bị biến dạng, gây kẹt và hỏng thiết bị đo nước nóng chỉ sau thời gian ngắn sử dụng.
Ngược lại, trong các hệ thống xử lý nước thải, đồng hồ nước thải thường có thiết kế cánh quạt nằm cao hẳn lên phía trên (kiểu Woltman) để tránh rác thải, tạp chất bám vào gây tắc nghẽn. Các dòng thiết bị đo lưu lượng nước thải này thường có thân bằng gang sơn phủ Epoxy dày để chống ăn mòn hóa học.
Hướng dẫn lựa chọn đồng hồ nước chuẩn kỹ thuật
Để chọn được một chiếc đồng hồ phù hợp, kỹ sư cần căn cứ vào các thông số sau:
- Lưu lượng định danh (Qn): Chọn đồng hồ sao cho lưu lượng hoạt động thực tế nằm trong khoảng 50-80% lưu lượng định danh của thiết bị.
- Áp suất làm việc (PN): Thông thường là PN10 hoặc PN16. Cần đảm bảo áp suất hệ thống không vượt quá giới hạn này để tránh nứt vỡ thân đồng hồ.
- Nhiệt độ: Xác định rõ là nước lạnh (<50°C) hay cần dùng đồng hồ đo nước nhiệt độ cao.
- Môi trường chất lỏng: Nếu nước có chứa hóa chất hoặc tạp chất, cần ưu tiên máy đo nước thải công nghiệp chuyên dụng.
Một sai lầm phổ biến là chọn kích cỡ đồng hồ bằng với kích cỡ đường ống hiện có. Thực tế, bạn nên chọn dựa trên lưu lượng (Flow rate). Nếu đường ống quá lớn nhưng lưu lượng thực tế nhỏ, đồng hồ sẽ không đủ nhạy để quay, dẫn đến thất thoát khối lượng đo lường đáng kể.
Các lỗi thường gặp và cách xử lý
- Mặt số bị mờ, đọng nước: Thường xảy ra với loại mặt số ướt hoặc do gioăng làm kín bị hở. Giải pháp là thay thế bộ đếm hoặc sử dụng loại mặt số khô hút chân không.
- Đồng hồ không quay: Nguyên nhân do kẹt rác hoặc hỏng bánh răng truyền động. Cần tháo ra vệ sinh hoặc thay mới bộ phận đo.
- Đồng hồ quay ngược: Do lắp ngược chiều mũi tên hoặc hiện tượng dòng chảy ngược trong hệ thống. Cần lắp thêm van một chiều phía sau đồng hồ.
- Sai số vượt mức cho phép: Do đồng hồ đã hết hạn kiểm định hoặc bị đóng cặn canxi bên trong buồng đo. Cần đem đi hiệu chuẩn hoặc vệ sinh bằng dung dịch chuyên dụng.
Hướng dẫn lắp đặt và bảo dưỡng
Quy trình lắp đặt chuẩn
Để danh mục đồng hồ nước hoạt động chính xác, vị trí lắp đặt cần đảm bảo đoạn ống thẳng phía trước tối thiểu 10 lần đường kính ống (10D) và phía sau tối thiểu 5 lần đường kính ống (5D). Điều này giúp ổn định dòng chảy trước khi đi vào buồng đo.
Luôn lắp đặt theo đúng chiều mũi tên đúc nổi trên thân đồng hồ. Đối với các dòng cơ học, nên lắp theo phương ngang, mặt số hướng lên trên để đạt độ chính xác cao nhất.
Bảo dưỡng định kỳ
Định kỳ 6-12 tháng, nên kiểm tra bộ lọc rác phía trước đồng hồ. Tại các khu vực có nước cứng, việc vệ sinh buồng đo để loại bỏ mảng bám là cần thiết. Theo quy định của Nhà nước, các loại đồng hồ dùng trong kinh doanh cần được kiểm định định kỳ tại các cơ quan có thẩm quyền để đảm bảo tính minh bạch.
Bảng tổng hợp so sánh các dòng đồng hồ phổ biến
| Đặc tính | Đồng hồ nước sạch | Đồng hồ nước nóng | Đồng hồ nước thải |
|---|---|---|---|
| Vật liệu thân | Gang/Đồng/Nhựa | Đồng/Inox | Gang phủ Epoxy |
| Nhiệt độ tối đa | 50°C | 90°C - 130°C | 50°C |
| Kiểu cánh quạt | Cánh quạt dưới | Cánh quạt chịu nhiệt | Cánh quạt trên (Woltman) |
| Ứng dụng chính | Dân dụng, cấp nước sạch | Nồi hơi, thực phẩm | Xử lý nước thải, thoát nước |
Câu hỏi thường gặp về đồng hồ nước
Tại sao đồng hồ nước vẫn quay khi không sử dụng?
Đồng hồ nước cấp B và cấp C khác nhau thế nào?
Làm sao để biết đồng hồ nước chính hãng?
Có nên lắp đồng hồ nước thải cho nước sạch không?
Thời hạn kiểm định đồng hồ nước là bao lâu?
Ký hiệu DN trên đồng hồ nghĩa là gì?
Đồng hồ nước điện tử có ưu điểm gì hơn loại cơ?
Kết luận
Đồng hồ nước là một thiết bị kỹ thuật quan trọng đòi hỏi sự am hiểu về thông số và môi trường vận hành để lựa chọn chính xác. Việc hiểu rõ cấu tạo, nguyên lý và các tiêu chuẩn kỹ thuật không chỉ giúp hệ thống hoạt động ổn định mà còn đảm bảo tính kinh tế, tránh thất thoát tài nguyên. Hy vọng bài viết này đã cung cấp cho bạn cái nhìn toàn diện và sâu sắc về dòng thiết bị đo lường thiết yếu này.
