Trong quá trình tư vấn kỹ thuật tại các nhà máy ở Bình Dương và TP.HCM, tôi thường gặp tình huống khách hàng thắc mắc tại sao hệ thống cơ khí cũ thường xuyên bị sai số hoặc kẹt rác dẫn đến hỏng hóc. Câu trả lời nằm ở sự chuyển dịch sang công nghệ đo lường hiện đại. Đồng hồ nước điện tử (hay còn gọi là Electronic Water Meter) là thiết bị đo lưu lượng dòng chảy bằng công nghệ cảm biến (thường là điện từ hoặc siêu âm), hiển thị thông số trên màn hình LCD và có khả năng truyền tín hiệu về trung tâm điều khiển. Khác với dòng cơ học sử dụng cánh quạt dễ bị mài mòn, dòng điện tử loại bỏ hoàn toàn các bộ phận chuyển động trong thân ống, giúp giải quyết triệt để vấn đề tổn thất áp suất và sai số do cặn bẩn. Việc hiểu rõ thiết bị này không chỉ giúp tối ưu hóa chi phí vận hành mà còn là điều kiện tiên quyết để tích hợp vào các hệ thống tự động hóa (SCADA/PLC) hiện nay.
Bản chất và nguyên lý hoạt động của đồng hồ nước điện tử
Về mặt kỹ thuật, đa số các dòng Electronic water meter công nghiệp hiện nay hoạt động dựa trên định luật cảm ứng điện từ của Faraday. Khi một chất lỏng có tính dẫn điện chảy qua một từ trường được tạo ra bởi các cuộn dây trong thân đồng hồ, một suất điện động sẽ được sinh ra. Điện áp này tỉ lệ thuận với vận tốc dòng chảy, từ đó bộ chuyển đổi (Converter) sẽ tính toán và hiển thị lưu lượng tức thời cũng như lưu lượng tổng.
Bên cạnh đó, một số dòng cao cấp hơn sử dụng công nghệ siêu âm (Ultrasonic), đo sự chênh lệch thời gian truyền sóng âm ngược và xuôi dòng chảy. Điểm chung của các công nghệ này là độ chính xác cực cao, thường đạt cấp B hoặc cấp C, và không gây cản trở dòng chảy bên trong đường ống.
Một sai lầm phổ biến mà nhiều đơn vị gặp phải là lắp đặt đồng hồ điện từ để đo nước cất hoặc nước RO tinh khiết. Do các loại nước này có độ dẫn điện cực thấp (dưới 5μS/cm), cảm biến điện từ sẽ không thể bắt được tín hiệu, dẫn đến đồng hồ không nhảy số hoặc báo lỗi liên tục.

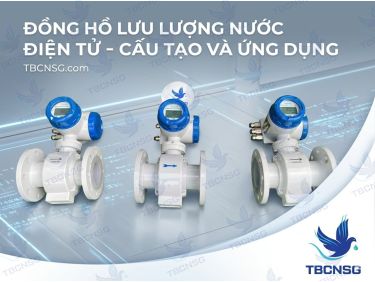

Cấu tạo chi tiết của thiết bị
Một bộ Đồng hồ nước điện tử tiêu chuẩn thường bao gồm hai thành phần chính:
- Thân cảm biến (Sensor): Được làm từ gang hoặc Inox 304/316. Bên trong lòng ống được lót bằng vật liệu cách điện như PTFE (Teflon) hoặc Hard Rubber để chịu nhiệt và hóa chất. Các điện cực (Electrodes) thường làm bằng Inox 316L, Hastelloy hoặc Titanium tùy môi trường.
- Bộ hiển thị và xử lý (Converter): Chứa màn hình LCD và các bo mạch xử lý tín hiệu. Bộ phận này có thể gắn liền trên thân (Compact) hoặc nối dây rời (Remote) để quan sát từ xa.
Phân loại và ứng dụng thực tế
Việc phân loại thiết bị này thường dựa trên môi trường sử dụng và cách thức cung cấp năng lượng:
1. Theo môi trường lưu chất
- Đo nước sạch: Thường dùng lớp lót EPDM hoặc Hard Rubber, tiêu chuẩn kết nối mặt bích PN10 hoặc PN16.
- Đo nước thải: Các dòng Wastewater flow meter yêu cầu điện cực chống bám bẩn và lớp lót chịu được hóa chất ăn mòn.
- Đo nước nóng: Sử dụng cảm biến chịu nhiệt độ cao (lên đến 150°C hoặc hơn), thường thấy trong các hệ thống lò hơi hoặc giải nhiệt. Bạn có thể tham khảo thêm về các dòng Hot water flow meter chuyên dụng cho mục đích này.
2. Theo nguồn điện cấp
| Loại nguồn | Đặc điểm vận hành | Ứng dụng phổ biến |
|---|---|---|
| Nguồn 220V/24V AC/DC | Hoạt động liên tục, có tín hiệu xuất 4-20mA, RS485 | Nhà máy, hệ thống xử lý nước tập trung |
| Pin (Battery powered) | Tuổi thọ pin từ 5-10 năm, không cần đi dây điện | Hố ga, vị trí xa khu dân cư, mạng lưới cấp nước |
Định hướng lựa chọn nhanh theo nhu cầu
Để chọn đúng loại Đồng hồ nước điện tử, bạn cần xác định rõ ba yếu tố: Độ dẫn điện của lưu chất, nhiệt độ vận hành và vị trí lắp đặt. Nếu lắp ở vị trí thường xuyên ngập nước, bắt buộc phải chọn tiêu chuẩn chống nước IP68. Nếu dùng trong môi trường hóa chất ăn mòn, hãy ưu tiên lớp lót PTFE và điện cực bằng vật liệu chống ăn mòn cao cấp.

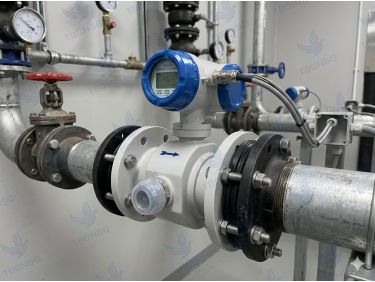

Lưu ý kỹ thuật khi lắp đặt và vận hành
Dựa trên kinh nghiệm triển khai nhiều dự án tại các khu công nghiệp, tôi đúc kết một số lưu ý quan trọng để đảm bảo thiết bị hoạt động ổn định:
- Đoạn ống thẳng: Cần đảm bảo khoảng cách ống thẳng trước đồng hồ tối thiểu là 5D (5 lần đường kính ống) và sau đồng hồ là 3D để dòng chảy ổn định, tránh xoáy.
- Tiếp địa (Grounding): Đây là bước cực kỳ quan trọng đối với dòng điện từ. Nếu không được tiếp địa đúng cách, các nhiễu điện từ xung quanh sẽ làm sai lệch kết quả đo đáng kể.
- Dòng chảy đầy ống: Cảm biến chỉ đo chính xác khi lưu chất điền đầy lòng ống. Do đó, nên lắp đồng hồ ở đoạn ống hướng lên hoặc vị trí thấp của hệ thống.
Trong một ca xử lý sự cố tại một nhà máy dệt nhuộm, chúng tôi phát hiện đồng hồ báo sai số ảo lên tới 20%. Nguyên nhân không phải do thiết bị hỏng mà do biến tần của máy bơm đặt quá gần dây tín hiệu của đồng hồ gây nhiễu. Việc bọc thêm lớp chống nhiễu và tách rời đường dây điện nguồn đã giải quyết hoàn toàn vấn đề.
Các lỗi thường gặp và cách xử lý
Trong quá trình sử dụng, người vận hành cần lưu ý một số mã lỗi hiển thị trên màn hình:
- Empty Pipe (Ống rỗng): Do nước không đầy ống hoặc cảm biến không tiếp xúc với lưu chất.
- Excitation Error: Lỗi cuộn dây kích từ, thường do đứt dây hoặc hỏng bo mạch.
- Signal Over Range: Lưu lượng thực tế vượt quá ngưỡng đo thiết lập của thiết bị.
Câu hỏi thường gặp (FAQ)
1. Đồng hồ điện tử có cần kiểm định định kỳ không?
Có, theo quy định của đo lường Việt Nam, các thiết bị đo lưu lượng dùng trong thanh toán hoặc quản lý tài nguyên đều cần được kiểm định/hiệu chuẩn định kỳ (thường là 1-2 năm/lần).
2. Tại sao đồng hồ điện tử của tôi hiển thị số âm?
Lỗi này thường do lắp ngược chiều mũi tên quy định trên thân đồng hồ hoặc do hiện tượng dòng chảy ngược trong đường ống khi bơm dừng.
3. Có thể dùng đồng hồ điện từ đo dầu hoặc xăng không?
Không. Xăng dầu là chất lỏng không dẫn điện, do đó không thể dùng nguyên lý điện từ. Trường hợp này phải dùng đồng hồ kiểu siêu âm hoặc kiểu bánh răng (Positive Displacement).
Hy vọng những chia sẻ kỹ thuật trên sẽ giúp bạn có cái nhìn tổng quan và chính xác nhất về dòng thiết bị đo lường hiện đại này. Tại TBCNSG, chúng tôi luôn sẵn sàng hỗ trợ tư vấn các giải pháp kỹ thuật chuyên sâu về hệ thống đường ống và thiết bị công nghiệp để tối ưu hóa hiệu suất vận hành cho doanh nghiệp của bạn.
