Van Bướm Arita Inox Tay Xoay (Tay Quay)

1. Tổng quan về van bướm Arita inox tay xoay (tay quay vô lăng)

Trong thực tế thi công và mua bán vật tư cơ điện, rất nhiều kỹ sư và nhà thầu gọi sản phẩm này bằng cái tên dân dã là van bướm tay xoay. Tuy nhiên, trong tiêu chuẩn ngành van công nghiệp, thiết bị này có tên kỹ thuật đầy đủ là van bướm tay quay vô lăng (Gearbox Operated Butterfly Valve hay Worm Gear Butterfly Valve). Đây là dòng van bướm được gắn thêm một hộp số giảm tốc phía trên, kết hợp với vô lăng (tay quay) để người vận hành có thể đóng mở van bằng lực tay một cách nhẹ nhàng, kể cả với các tuyến ống có kích thước lớn.

Việc làm rõ thuật ngữ này rất quan trọng, bởi nếu chỉ tìm theo cụm từ "van bướm tay xoay" bạn rất dễ mua nhầm sang loại van bướm tay gạt (lever handle) – loại chỉ phù hợp với đường ống nhỏ, thao tác nặng và không có khả năng giữ nguyên vị trí điều tiết lưu lượng.

Thương hiệu Arita (Malaysia) là một trong những nhà sản xuất van và phụ kiện đường ống có uy tín tại khu vực Đông Nam Á. Các dòng van Arita được sản xuất trên dây chuyền đúc và gia công cơ khí hiện đại, kiểm định áp lực theo tiêu chuẩn quốc tế, được nhập khẩu nguyên chiếc vào Việt Nam kèm theo bộ chứng từ CO (Certificate of Origin) và CQ (Certificate of Quality) đầy đủ.

Nguyên lý hoạt động

Van bướm Arita tay quay hoạt động dựa trên cơ cấu hộp số trục vít – bánh vít. Khi người vận hành quay vô lăng theo chiều kim đồng hồ, chuyển động quay được truyền qua hộp số giảm tốc, làm trục van xoay và kéo đĩa van xoay quanh trục của nó theo góc từ 0 đến 90 độ. Ở góc 0 độ van đóng hoàn toàn, ở góc 90 độ van mở hoàn toàn, các góc trung gian cho phép điều tiết lưu lượng dòng chảy. Nhờ tỷ số truyền của hộp số, mô men xoắn được khuếch đại lên nhiều lần, giúp thao tác luôn nhẹ nhàng và có thể giữ van ở bất kỳ vị trí nào mà không bị tự mở do áp lực dòng chảy.

Để tham khảo toàn bộ danh mục sản phẩm, bạn có thể xem thêm tại chuyên mục van bướm Arita và van công nghiệp Arita Malaysia.

2. Phân loại van bướm tay quay inox Arita phổ biến hiện nay

Trước khi đi vào chi tiết, cần khẳng định một điểm rất dễ gây nhầm lẫn: cụm từ "van bướm Arita inox tay xoay" trên thị trường thường được dùng để chỉ hai nhóm sản phẩm khác nhau về cấu tạo và giá thành. Nhóm thứ nhất là thân gang đĩa inox (phổ biến nhất), nhóm thứ hai là toàn thân inox. Người mua cần phân biệt rõ để tránh mua phải sản phẩm không đúng yêu cầu kỹ thuật của công trình.

2.1. Van bướm thân gang đĩa inox tay quay (Model CBV-G-UF)

Đây là dòng van bán chạy nhất của Arita tại thị trường Việt Nam. Ký hiệu CBV-G-UF được hiểu là Butterfly Valve – Gang (G) – Wafer (UF – dạng kẹp). Cụ thể:

• Thân van: chế tạo từ gang xám hoặc gang cầu, được sơn phủ epoxy chống gỉ cả bên trong và bên ngoài.
• Đĩa van: làm bằng inox 304 (SS304 / CF8) hoặc inox 316 (SS316 / CF8M) – đây chính là bộ phận tiếp xúc trực tiếp với lưu chất.
• Trục van: inox, được xử lý bề mặt để tăng khả năng chống mài mòn.
• Ưu điểm: tối ưu chi phí đầu tư, độ cứng vững của thân gang cao, đáp ứng tới 80% nhu cầu thực tế như hệ thống nước sạch, nước thải sinh hoạt, điều hòa không khí, cứu hỏa.
• Hạn chế: phần thân gang nếu tiếp xúc trực tiếp với hóa chất ăn mòn mạnh hoặc nước biển trong thời gian dài sẽ bị oxy hóa.

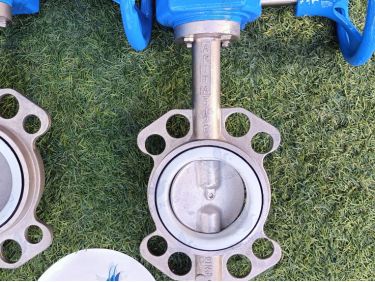

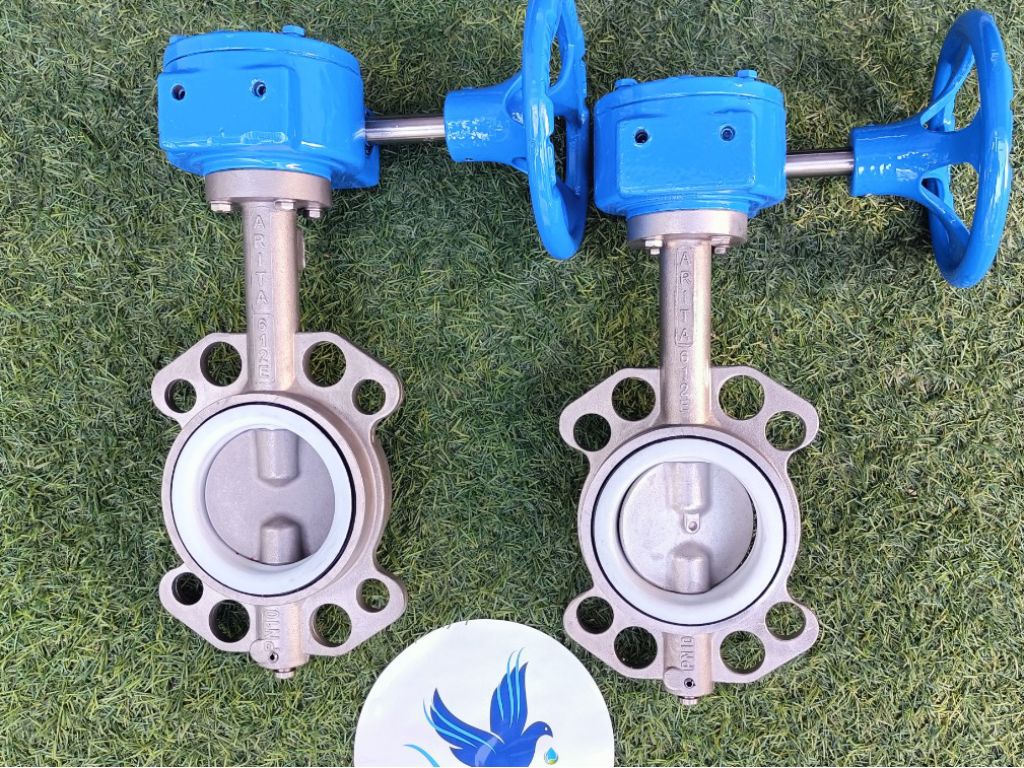

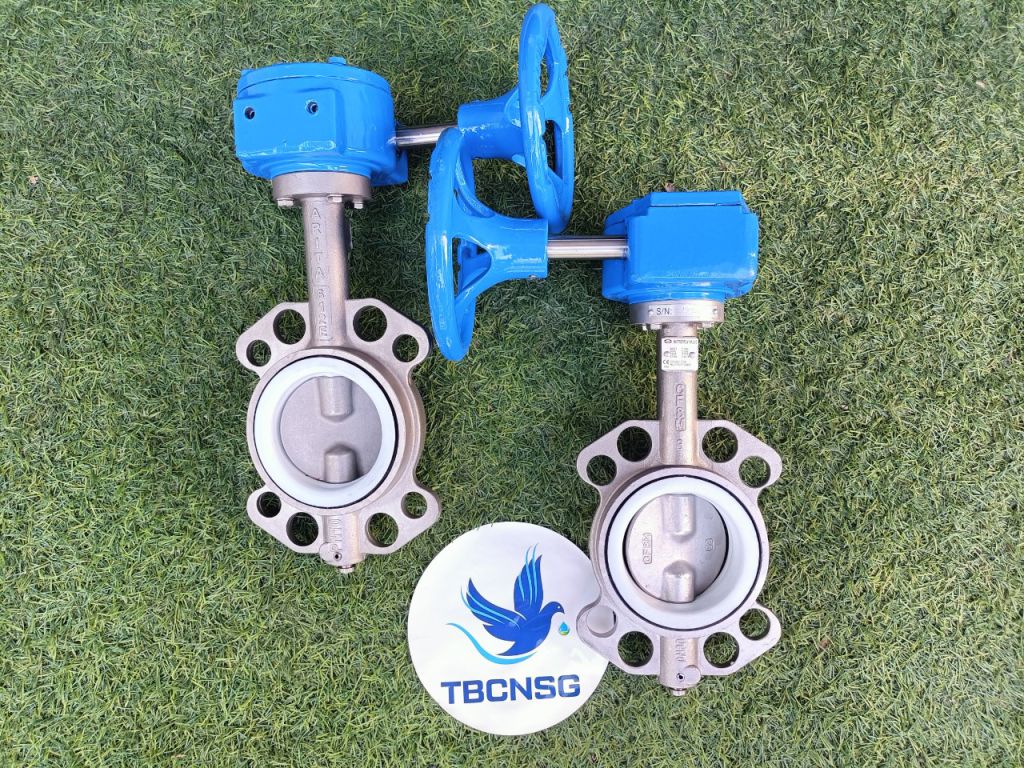

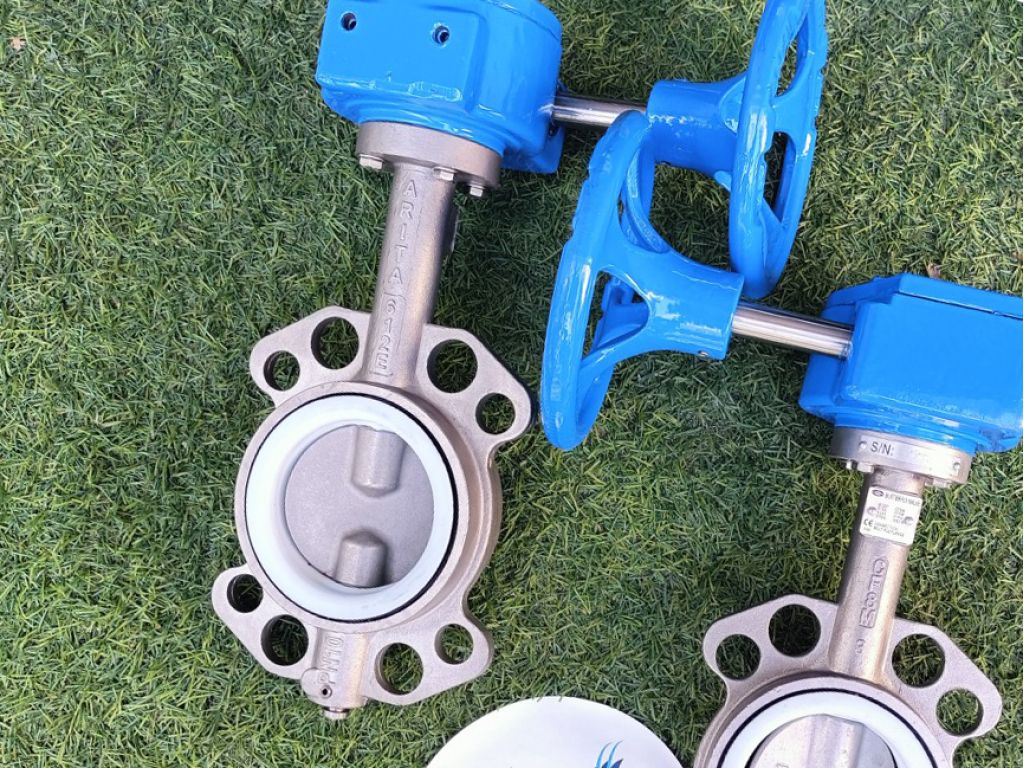

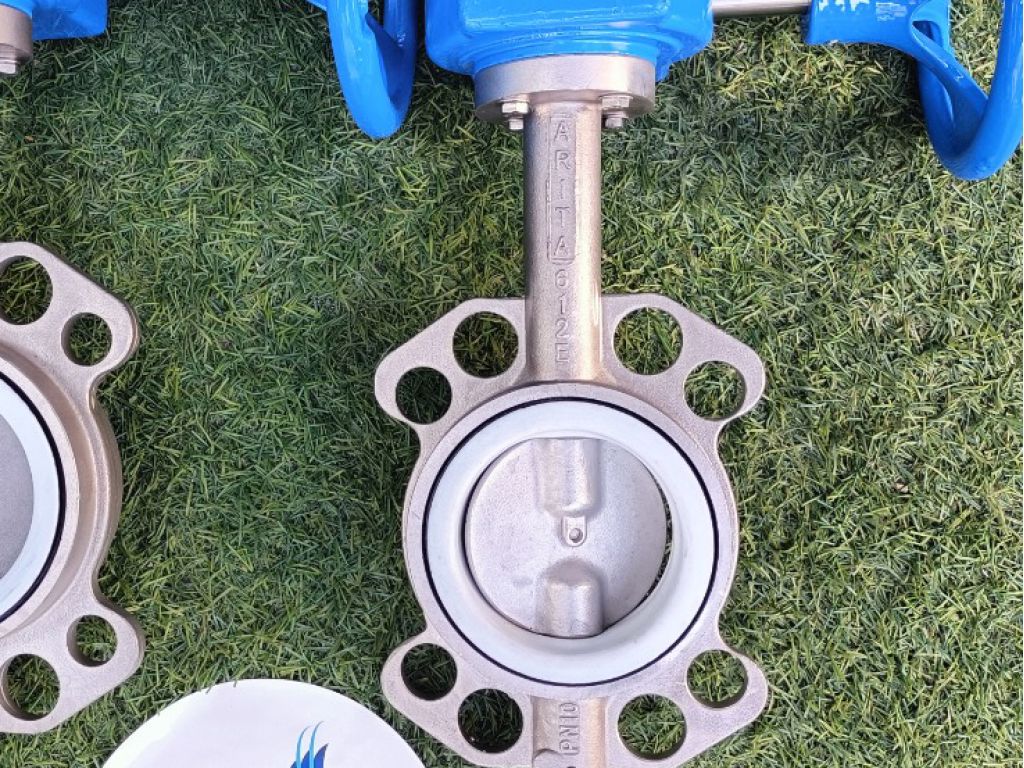

2.2. Van bướm toàn thân inox tay quay (Model ARV-WT112U và các dòng Stainless Steel Series)

Với dòng này, toàn bộ thân van, đĩa van và trục van đều được chế tạo từ inox 304 hoặc inox 316, gioăng làm kín thường là PTFE (Teflon).

• Ưu điểm: khả năng kháng hóa chất vượt trội, chịu được môi trường ăn mòn mạnh, nước mặn, hơi nóng, đáp ứng tiêu chuẩn vệ sinh của ngành thực phẩm và dược phẩm.
• Hạn chế: giá thành cao hơn đáng kể so với dòng thân gang đĩa inox, do đó chỉ nên dùng khi môi trường thực sự yêu cầu.

2.3. Bảng so sánh trực quan hai dòng sản phẩm

2.4. Phân loại theo tiêu chuẩn kết nối

• Dạng kẹp Wafer: phổ biến nhất, van được kẹp giữa hai mặt bích của đường ống bằng các bu lông xuyên, chiều dài mặt kết nối ngắn, tiết kiệm không gian và chi phí lắp đặt.
• Dạng Lug (tai bích): thân van có các tai ren để bắt bu lông trực tiếp, cho phép tháo một phía đường ống mà không cần tháo cả cụm van, thuận tiện cho bảo trì.
• Dạng hai mặt bích (Flanged): hai đầu van có mặt bích cố định, dùng cho đường ống lớn, áp lực cao, yêu cầu độ kín tuyệt đối.

Tham khảo thêm dòng sản phẩm cùng phân khúc là van bướm inox tay gạt Arita để so sánh trước khi quyết định.

3. Thông số kỹ thuật chi tiết van bướm Arita tay quay inox

Dưới đây là bảng thông số kỹ thuật tổng hợp, giúp kỹ sư cơ điện và phòng thu mua tra cứu nhanh khi lập hồ sơ vật tư:

Bảng kích thước tham khảo (dạng Wafer, tiêu chuẩn BS PN16):

Lưu ý: Bảng kích thước mang tính chất tham khảo để lập bản vẽ sơ bộ. Khi thiết kế chính thức, kỹ sư cần đối chiếu trực tiếp với trang bản vẽ trong catalogue Arita tương ứng với từng tiêu chuẩn mặt bích. Xem thêm tiêu chuẩn tiêu chuẩn mặt bích BS PN16 để đối chiếu chính xác.

Bạn cần Catalogue file PDF và bản vẽ CAD van bướm Arita tay quay để đưa vào hồ sơ thiết kế? Liên hệ ngay hotline 09 1800 6799 để được gửi miễn phí bộ tài liệu chính hãng.

4. Ưu điểm nổi bật và lý do nên lựa chọn van bướm Arita tay xoay

• Cơ cấu hộp số trợ lực: đây là ưu điểm lớn nhất. Với các tuyến ống từ DN100 trở lên, nếu dùng tay gạt thì lực cản dòng chảy và mô men xoắn rất lớn, thao tác rất nặng, thậm chí không thể mở bằng tay. Hộp số giảm tốc giúp giảm lực quay xuống nhiều lần, người vận hành chỉ cần một lực nhẹ là có thể đóng mở van dứt khoát.
• Đĩa van inox chống ăn mòn: bề mặt đĩa inox 304 hoặc 316 được đánh bóng, hạn chế tối đa hiện tượng rỉ sét, bám cặn, đảm bảo chất lượng lưu chất và tuổi thọ van.
• Gioăng EPDM/PTFE kín khít: cơ cấu gioăng được thiết kế ôm sát chu vi đĩa van, ngăn chặn hoàn toàn rò rỉ lưu chất ngay cả khi áp lực làm việc ở mức tối đa PN16.
• Kết cấu gọn nhẹ: dạng wafer có chiều dài mặt kết nối ngắn, trọng lượng nhẹ, giúp giảm tải trọng lên hệ thống giá đỡ đường ống và tiết kiệm không gian lắp đặt.
• Dễ nâng cấp tự động hóa: mặt bích trên hộp số được chế tạo theo chuẩn ISO 5211, cho phép thay thế vô lăng bằng bộ truyền động khí nén hoặc động cơ điện khi công trình có nhu cầu nâng cấp lên hệ thống điều khiển tự động.
• Tối ưu chi phí: giá thành hợp lý hơn nhiều so với van nhập khẩu từ Hàn Quốc hoặc Nhật Bản, trong khi chất lượng và độ bền được đánh giá tiệm cận, phù hợp với ngân sách của phần lớn công trình tại Việt Nam.

5. Ứng dụng thực tế trong các hệ thống đường ống

Van bướm Arita tay quay được sử dụng rộng rãi nhờ khả năng đóng mở nhanh, kín khít và thao tác nhẹ nhàng:

• Hệ thống cấp thoát nước: trạm bơm nước sạch, trạm xử lý nước thải, mạng lưới cấp nước khu đô thị, tòa nhà cao tầng, bể chứa và bể điều hòa.
• Hệ thống phòng cháy chữa cháy (PCCC): tuyến ống chữa cháy họng nước vách tường, ống trụ đứng, trạm bơm chữa cháy – yêu cầu van phải mở nhanh và kín tuyệt đối.
• Hệ thống điều hòa không khí trung tâm (HVAC, Chiller): đường ống nước lạnh, nước nóng, tháp giải nhiệt, cụm bơm và bình trung gian.
• Nhà máy chế biến thực phẩm và đồ uống: yêu cầu vật liệu inox 304/316 đạt tiêu chuẩn vệ sinh.
• Nhà máy dệt nhuộm, xi mạ, sản xuất hóa chất nhẹ: dùng dòng toàn thân inox kết hợp gioăng PTFE để chịu hóa chất.
• Hệ thống tưới tiêu nông nghiệp và nuôi trồng thủy sản: van cỡ lớn DN200 – DN400 giúp điều tiết lưu lượng dễ dàng.

6. Hướng dẫn lựa chọn và quy trình lắp đặt van bướm tay quay Arita đúng chuẩn

6.1. Hướng dẫn chọn van chuẩn kích thước và môi trường

Chọn vật liệu gioăng theo lưu chất:

• EPDM: phù hợp với nước lạnh, nước ấm, nước thải sinh hoạt, hơi nước nhiệt độ trung bình, dung dịch kiềm loãng. Không dùng cho dầu mỡ và dung môi hữu cơ.
• NBR: phù hợp với dầu, khí gas, nhiên liệu và các môi trường có dầu khoáng.
• PTFE (Teflon): phù hợp với hóa chất ăn mòn, axit, dung môi và môi trường nhiệt độ cao đến 180°C.

Chọn kích thước DN: kích thước van phải trùng khớp với đường kính danh nghĩa của đường ống. Với hệ thống chữa cháy, cần đối chiếu thêm tiêu chuẩn mặt bích của đường ống (BS PN16, JIS 10K hay ANSI Class 150) vì cùng DN nhưng khác tiêu chuẩn thì khoảng cách tâm lỗ bu lông sẽ khác nhau, không lắp được.

Chọn vật liệu thân: nếu lưu chất là nước sạch, nước thải thông thường, chọn thân gang đĩa inox để tiết kiệm chi phí. Nếu lưu chất là hóa chất, nước biển hoặc yêu cầu vệ sinh cao, bắt buộc chọn toàn thân inox.

6.2. Các bước lắp đặt kỹ thuật an toàn

• Bước 1 – Kiểm tra trước khi lắp: xác nhận nhãn mác, kích thước, hướng dòng chảy (mũi tên trên thân van), kiểm tra gioăng và đĩa van không bị trầy xước trong quá trình vận chuyển.
• Bước 2 – Vệ sinh mặt bích: làm sạch mặt bích đường ống, loại bỏ ba via hàn, cặn bẩn để đảm bảo gioăng tiếp xúc đều.
• Bước 3 – Đặt van vào giữa hai mặt bích: căn chỉnh sao cho các lỗ bu lông trùng khớp, đảm bảo khoảng cách giữa hai mặt bích phù hợp với chiều dài L của van.
• Bước 4 – Quy tắc vàng khi siết bích: luôn để đĩa van ở vị trí mở một góc khoảng 25 đến 30 độ (khoảng 1/4 hành trình) trong lúc siết bu lông. Nếu siết bích khi van đang đóng hoàn toàn, đĩa van sẽ ép vào gioăng cao su gây biến dạng, rách hoặc làm hỏng gioăng ngay từ lần đầu vận hành.
• Bước 5 – Siết bu lông đối xứng: siết theo thứ tự chéo nhau từng cặp đối diện, chia làm 3 lượt lực (lượt đầu 30%, lượt hai 60%, lượt cuối đủ lực) để mặt bích ép đều, tránh cong vênh thân van.
• Bước 6 – Kiểm tra sau lắp: quay vô lăng đóng mở vài lần để kiểm tra hành trình, sau đó cho chạy thử có áp lực và quan sát các điểm tiếp giáp xem có rò rỉ hay không.
• Bước 7 – Bảo trì định kỳ: tra mỡ vào hộp số theo khuyến nghị của nhà sản xuất, kiểm tra độ kín của gioăng và tình trạng ăn mòn thân van mỗi 6 tháng một lần.

7. Báo giá van bướm Arita inox tay xoay mới nhất

Giá van bướm Arita tay quay phụ thuộc vào ba yếu tố chính: kích thước (DN), vật liệu thân van (gang hay inox) và vật liệu gioăng (EPDM, NBR hay PTFE). Dưới đây là bảng giá tham khảo cho dòng phổ biến nhất là thân gang đĩa inox 304, gioăng EPDM, tiêu chuẩn BS PN16:

Ghi chú: Bảng giá trên chỉ mang tính chất tham khảo, chưa bao gồm VAT và chi phí vận chuyển. Giá thực tế có thể thay đổi theo tỷ giá, số lượng đặt hàng và tiến độ giao nhận. Với dòng inox 316 hoặc gioăng PTFE, giá sẽ cao hơn dòng tiêu chuẩn.

Chính sách chiết khấu: áp dụng chiết khấu hấp dẫn cho nhà thầu, đại lý và các dự án có số lượng lớn. Đơn hàng trọn bộ vật tư cho công trình sẽ được hưởng mức giá tốt nhất cùng chính sách hỗ trợ giao hàng tận nơi.

Gửi ngay danh mục vật tư công trình của bạn qua hotline 09 1800 6799 hoặc email [email protected] để nhận báo giá van bướm Arita tốt nhất thị trường trong thời gian sớm nhất.

8. Địa chỉ mua van bướm Arita tay quay chính hãng, đầy đủ CO/CQ

Công Ty Cổ Phần Đầu Tư Xuất Nhập Khẩu Thiết Bị Công Nghiệp Sài Gòn là đơn vị chuyên cung cấp các sản phẩm van công nghiệp, đồng hồ nước, đồng hồ áp suất và thiết bị công nghiệp chất lượng cao. Chúng tôi phân phối chính thức các dòng van Arita nhập khẩu nguyên chiếc từ Malaysia.

Cam kết của chúng tôi:

• Hàng chính hãng 100%, nhập khẩu trực tiếp từ Malaysia, có logo Arita đúc nổi trên thân van.
• Cung cấp đầy đủ giấy tờ chứng nhận CO (Certificate of Origin) và CQ (Certificate of Quality) cho từng lô hàng.
• Hướng dẫn khách hàng cách kiểm tra tính xác thực của chứng từ: đối chiếu số series trên CO/CQ với số series đóng trên thân van, kiểm tra tem niêm phong và mã vạch của nhà sản xuất.
• Chính sách bảo hành 12 tháng theo tiêu chuẩn nhà sản xuất, hỗ trợ đổi trả linh hoạt nếu phát hiện lỗi từ nhà sản xuất.
• Hỗ trợ kỹ thuật, tư vấn chọn kích thước và vật liệu miễn phí bởi đội ngũ kỹ sư có kinh nghiệm.
• Giao hàng toàn quốc, có hàng sẵn kho cho các kích thước phổ biến từ DN50 đến DN400.

Thông tin liên hệ:

• Địa chỉ: Số 25, Đường Số 1, Khu đô thị trung tâm hành chính Dĩ An, Khu phố Nhị Đồng 2, Phường Dĩ An, Thành phố Hồ Chí Minh
• Điện thoại: 09 1800 6799
• Email: [email protected]

Xem thêm các dòng sản phẩm liên quan: van một chiều cánh bướm Arita và van cổng ty chìm Arita.

9. Câu hỏi thường gặp (FAQ)
