Giới thiệu tổng quan

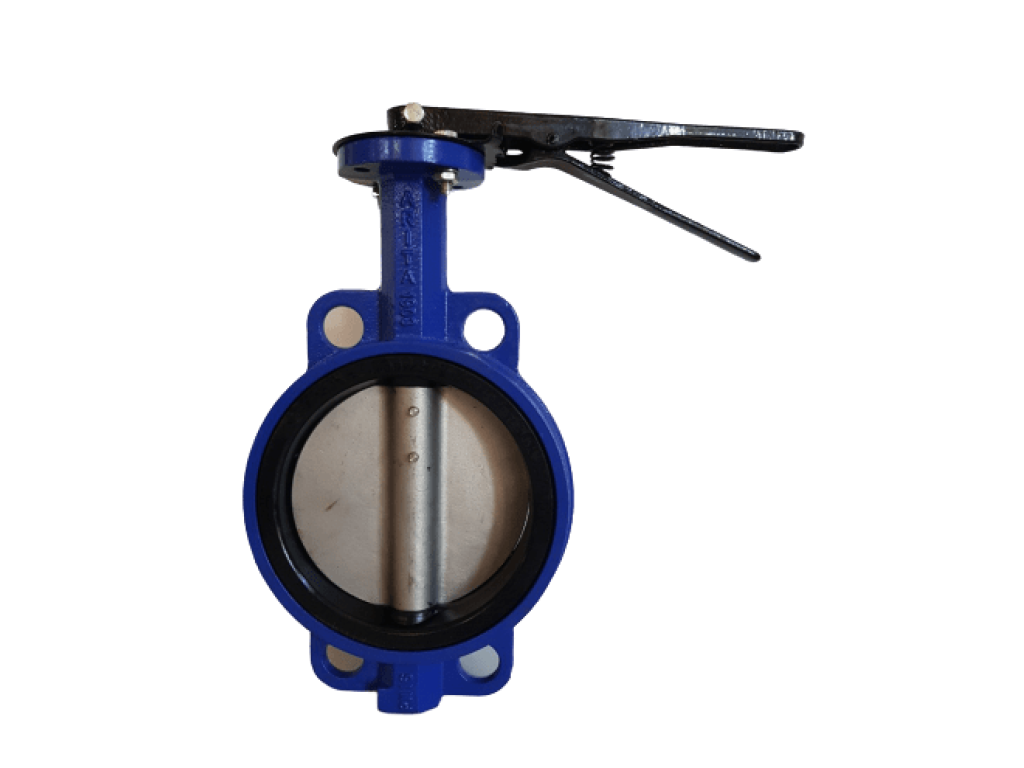

Van bướm gang tay gạt loại Wafer CBV-L-UP-PN16 là thiết bị điều khiển lưu lượng dạng đóng mở bằng cách xoay một đĩa hình bướm bên trong thân van. Nguyên lý hoạt động dựa trên sự thay đổi góc quay của đĩa bướm để điều chỉnh mức độ thông dòng. Tên tiếng Anh là Wafer Butterfly Valve. Chức năng chính là điều khiển, cô lập dòng chảy trong các hệ thống đường ống. Sản phẩm này được sản xuất bởi UNIMECH GROUP, Malaysia, thuộc thương hiệu ARITA, đảm bảo chất lượng và độ tin cậy.
Thông số kỹ thuật chi tiết
| Thông số | Chi tiết |
|---|---|
| Tên sản phẩm | Van Bướm Gang Tay Gạt Loại Wafer |
| Thương hiệu | ARITA |
| Model | CBV-L-UP-PN16 |
| Nhà sản xuất | UNIMECH GROUP, Malaysia |
| Vật liệu thân van | Gang (Cast Iron) |
| Vật liệu đĩa van | Gang (Cast Iron) |
| Vật liệu gioăng làm kín | EPDM (Ethylene Propylene Diene Monomer) |
| Loại kết nối | Wafer (kẹp giữa 2 mặt bích) |
| Áp suất danh nghĩa (PN) | 16 bar (1.6 MPa) |
| Áp suất thử nghiệm thân van | 2.4 MPa |
| Áp suất thử nghiệm độ kín | 1.76 MPa |
| Nhiệt độ làm việc tối đa | 120°C |
| Môi trường áp dụng | Nước sạch |
| Tiêu chuẩn thiết kế | BS 5155 |
| Tiêu chuẩn mặt bích tương thích | DIN, BS, JIS, ANSI |
| Tiêu chuẩn kiểm tra và thử nghiệm | ISO 5208 |
| Cỡ van (DN) | 40, 50, 65, 80, 100, 125, 150, 200 mm |
Ưu điểm & Nhược điểm kỹ thuật
Ưu điểm:
- Thiết kế Wafer nhỏ gọn: Giúp tiết kiệm không gian lắp đặt và giảm trọng lượng hệ thống.
- Vật liệu gang bền bỉ: Thân và đĩa van bằng gang có khả năng chịu áp lực và ăn mòn tốt trong môi trường nước.
- Gioăng EPDM chịu nhiệt: Đảm bảo độ kín khít, ngăn chặn rò rỉ hiệu quả ở nhiệt độ lên đến 120°C.
- Thao tác đơn giản: Tay gạt cho phép điều khiển đóng mở nhanh chóng và dễ dàng, phù hợp cho các ứng dụng cần phản hồi tức thời.
- Đa dạng tiêu chuẩn mặt bích: Dễ dàng tích hợp vào các hệ thống đường ống hiện có với các tiêu chuẩn kết nối khác nhau.
- Tuân thủ tiêu chuẩn quốc tế: BS 5155, ISO 5208 đảm bảo chất lượng và hiệu suất hoạt động.
Nhược điểm:
- Khả năng điều tiết lưu lượng hạn chế: Van bướm, đặc biệt là loại tay gạt, không tối ưu cho việc điều chỉnh lưu lượng một cách chính xác ở các vị trí trung gian. Việc vận hành ở các góc mở nhỏ có thể gây rung động và mài mòn đĩa van.
- Vật liệu gang không phù hợp với hóa chất ăn mòn mạnh: Chỉ khuyến cáo sử dụng cho môi trường nước sạch.
- Yêu cầu lắp đặt chính xác: Cần căn chỉnh và siết đều các bu lông để đảm bảo độ phẳng và kín khít giữa van và mặt bích đường ống.
Vấn đề kỹ thuật thường gặp và cách giải quyết:
- Rò rỉ tại vị trí gioăng: Nguyên nhân có thể do gioăng bị lão hóa, hư hỏng hoặc lắp đặt không đúng cách. Giải pháp là thay thế gioăng mới và kiểm tra lại quá trình lắp đặt.
- Tay gạt bị kẹt hoặc khó xoay: Có thể do bụi bẩn bám vào trục hoặc đĩa van, hoặc do van bị kẹt khi lắp đặt không thẳng hàng. Cần vệ sinh trục, đĩa van và kiểm tra lại độ thẳng hàng của van.
- Đĩa van bị ăn mòn nhanh: Khi vận hành ở các góc mở nhỏ trong thời gian dài, dòng chảy có thể gây xói mòn. Nên hạn chế sử dụng van bướm cho các ứng dụng điều tiết lưu lượng liên tục ở vị trí này.
Ứng dụng thực tế
Van bướm gang Arita tay gạt loại Wafer được ứng dụng rộng rãi trong các hệ thống cấp thoát nước, xử lý nước, phòng cháy chữa cháy, và các ngành công nghiệp khác có môi trường làm việc là nước sạch, với các ứng dụng cụ thể như:
- Hệ thống cấp nước sạch cho tòa nhà, khu dân cư.
- Hệ thống tưới tiêu nông nghiệp.
- Hệ thống làm mát công nghiệp.
- Hệ thống tuần hoàn nước trong các nhà máy.
- Hệ thống phòng cháy chữa cháy (PCCC) với vai trò là van chặn.
- Các đường ống dẫn nước trong các nhà máy sản xuất thực phẩm, đồ uống (nếu có chứng nhận phù hợp).
Hướng dẫn lắp đặt & vận hành
Lắp đặt:
- Kiểm tra van: Đảm bảo van không bị hư hại trong quá trình vận chuyển và model phù hợp với yêu cầu.
- Chuẩn bị đường ống: Làm sạch hai mặt bích của đường ống, đảm bảo không có bụi bẩn, gờ sắc hoặc vật lạ.
- Vị trí lắp đặt: Van bướm loại Wafer được lắp kẹp giữa hai mặt bích của đường ống. Đảm bảo đĩa van có thể xoay tự do khi lắp đặt.
- Lắp van: Đặt van vào giữa hai mặt bích, căn chỉnh các lỗ bu lông.
- Siết bu lông: Lắp bu lông và đai ốc, siết đều theo hình chéo để đảm bảo áp lực phân bố đều lên gioăng làm kín. Không siết quá chặt một bên.
- Kiểm tra độ kín: Sau khi siết chặt, kiểm tra xem van có thể đóng mở dễ dàng hay không.
Vận hành:
- Mở van: Xoay tay gạt theo chiều ngược kim đồng hồ (thường là 90 độ cho van mở hoàn toàn).
- Đóng van: Xoay tay gạt theo chiều kim đồng hồ (thường là 90 độ cho van đóng hoàn toàn).
- Điều tiết lưu lượng: Có thể xoay tay gạt ở các góc trung gian để điều chỉnh lưu lượng, tuy nhiên cần lưu ý về vấn đề xói mòn đĩa van khi vận hành ở các góc mở nhỏ.
Bảo trì & xử lý sự cố
Bảo dưỡng định kỳ
Để đảm bảo tuổi thọ và hiệu suất hoạt động của van, cần thực hiện bảo dưỡng định kỳ:
- Vệ sinh bên ngoài: Lau chùi van thường xuyên để loại bỏ bụi bẩn, gỉ sét.
- Kiểm tra gioăng làm kín: Định kỳ kiểm tra tình trạng của gioăng EPDM, nếu có dấu hiệu nứt, phồng hoặc chai cứng, cần thay thế ngay.
- Kiểm tra tay gạt và trục: Đảm bảo tay gạt hoạt động trơn tru, không bị kẹt. Bôi trơn trục van nếu cần thiết.
- Kiểm tra hoạt động đóng mở: Thực hiện đóng mở van định kỳ để đảm bảo van không bị kẹt do lắng cặn hoặc vật lạ.
Xử lý sự cố thường gặp
- Van bị rò rỉ: Kiểm tra độ siết của bu lông, tình trạng gioăng làm kín. Nếu gioăng hư hỏng, cần thay thế.
- Tay gạt khó xoay: Vệ sinh trục và đĩa van, kiểm tra xem có vật lạ hoặc cặn bẩn gây kẹt hay không.
- Lưu lượng không ổn định: Kiểm tra lại vị trí đóng mở của van và áp lực hệ thống.
Phân tích so sánh kỹ thuật: Van bướm gang tay gạt Arita vs. Van bướm thép không gỉ tay gạt
Khi lựa chọn giữa van bướm gang tay gạt Arita CBV-L-UP-PN16 và một dòng van bướm thép không gỉ (ví dụ: Inox 304/316) cùng loại tay gạt, có một số điểm khác biệt kỹ thuật quan trọng cần cân nhắc:
- Vật liệu: Van Arita sử dụng gang, có chi phí thấp hơn và khả năng chống ăn mòn tốt với nước sạch. Van thép không gỉ có khả năng chống ăn mòn vượt trội, phù hợp với nhiều loại môi trường khắc nghiệt hơn, hóa chất, nước biển, nhưng giá thành cao hơn đáng kể.
- Áp suất và nhiệt độ: Cả hai loại van với cấu hình tương đương thường có dải áp suất và nhiệt độ làm việc tương tự nhau (ví dụ: PN16, 120°C). Tuy nhiên, thép không gỉ có thể chịu được nhiệt độ cao hơn trong một số trường hợp.
- Trọng lượng: Van gang thường nặng hơn van thép không gỉ có cùng kích thước DN.
- Ứng dụng: Van gang Arita là lựa chọn kinh tế cho các hệ thống nước sạch. Van thép không gỉ là giải pháp tối ưu cho các ứng dụng đòi hỏi độ bền cao, chống ăn mòn mạnh, hoặc trong môi trường có tính ăn mòn.
- Độ bền cơ học: Thép không gỉ có độ bền kéo và độ cứng cao hơn gang, giúp chống mài mòn và va đập tốt hơn trong các điều kiện khắc nghiệt.
Kết luận so sánh: Van bướm gang Arita CBV-L-UP-PN16 là giải pháp hiệu quả về chi phí cho các ứng dụng nước sạch thông thường. Nếu yêu cầu về chống ăn mòn và độ bền trong môi trường khắc nghiệt hơn, van bướm thép không gỉ sẽ là lựa chọn phù hợp hơn mặc dù giá thành cao hơn.
Để được tư vấn kỹ thuật chuyên sâu hoặc yêu cầu báo giá chi tiết cho van bướm gang Arita CBV-L-UP-PN16 và các loại van công nghiệp khác, vui lòng liên hệ với chúng tôi. Đội ngũ kỹ sư giàu kinh nghiệm của Công Ty Cổ Phần Đầu Tư Xuất Nhập Khẩu Thiết Bị Công Nghiệp Sài Gòn (TBCNSG) sẵn sàng hỗ trợ bạn tìm kiếm giải pháp tối ưu nhất cho hệ thống của mình.
