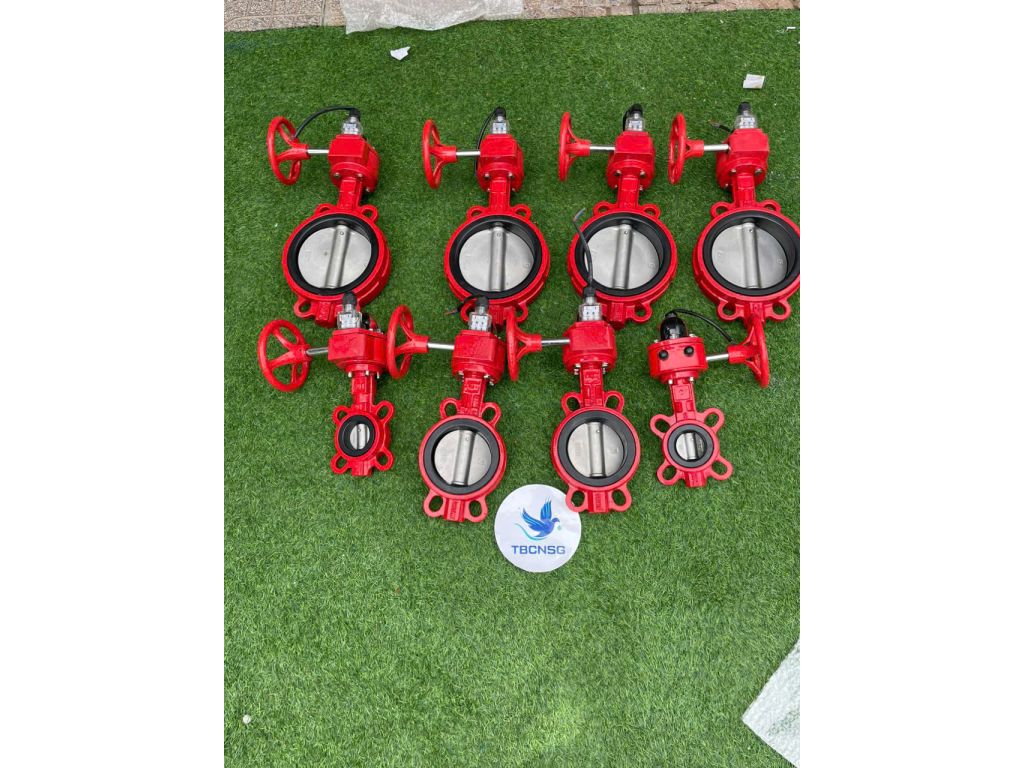

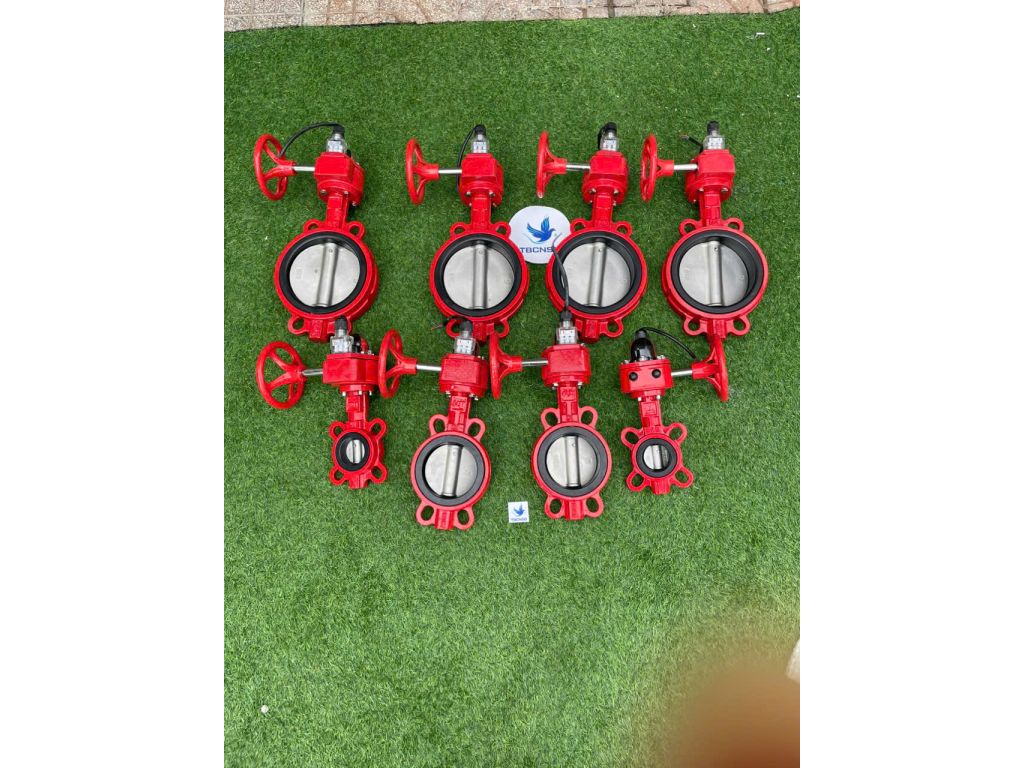

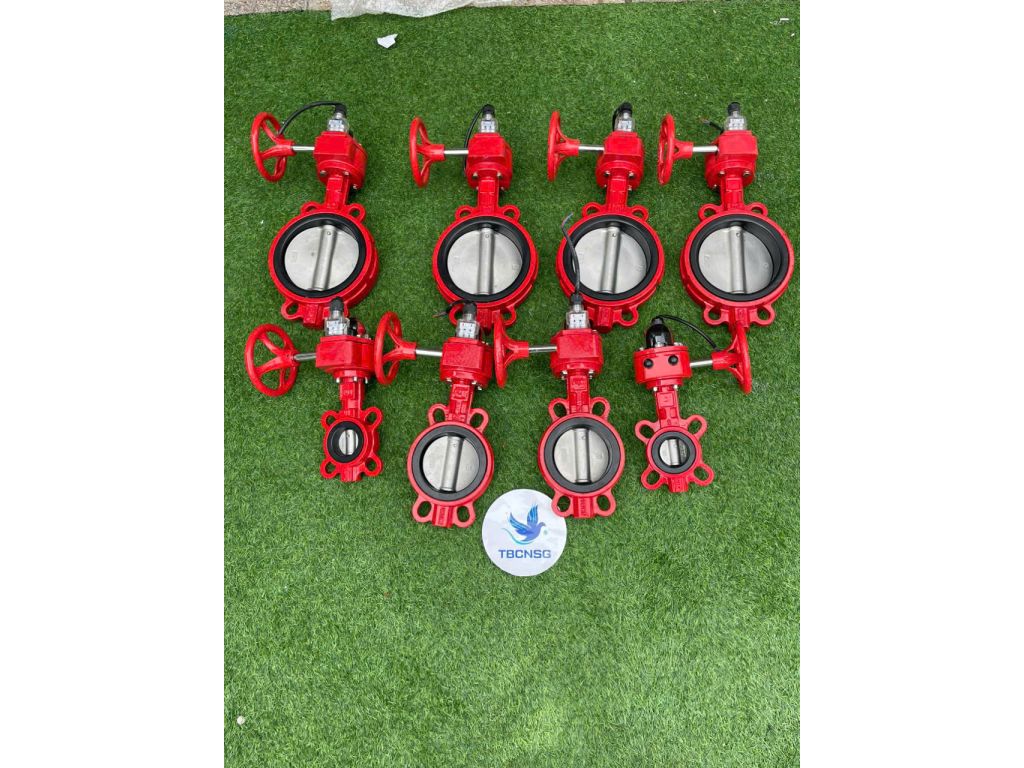

Van bướm tín hiệu điện AUT Fig 3300H là dòng van công nghiệp cao cấp được sản xuất tại Malaysia bởi thương hiệu AUT – đơn vị hàng đầu chuyên về van công nghiệp, phụ kiện đường ống và thiết bị đo lường. Sản phẩm được thiết kế đặc biệt cho các hệ thống yêu cầu giám sát trạng thái đóng/mở từ xa, đặc biệt là trong lĩnh vực phòng cháy chữa cháy (PCCC), hệ thống báo cháy tự động, các nhà máy công nghiệp và tòa nhà cao tầng.
Model Fig 3300H thuộc dòng van bướm tín hiệu điện, tích hợp bộ công tắc giám sát hành trình bằng điện. Khi van đóng hoặc mở hoàn toàn, công tắc sẽ truyền tín hiệu về tủ điều khiển trung tâm hoặc bảng báo hiệu, giúp người vận hành nắm bắt được trạng thái van một cách chính xác và nhanh chóng. Điều này đặc biệt quan trọng trong các hệ thống PCCC, nơi mà việc xác định van đang đóng hay mở có thể ảnh hưởng trực tiếp đến hiệu quả chữa cháy và an toàn của toàn bộ công trình.
Với thiết kế gọn nhẹ, thân van gang cầu đúc phủ sơn Epoxy chống ăn mòn, đĩa van inox 304 chống rỉ sét, cùng gioăng làm kín EPDM chất lượng cao, van bướm AUT Fig 3300H đảm bảo vận hành ổn định, bền bỉ trong nhiều điều kiện môi trường khác nhau. Sản phẩm có sẵn với tùy chọn kết nối Wafer hoặc mặt bích, đáp ứng đa dạng nhu cầu lắp đặt của khách hàng.
Dưới đây là bảng giá chi tiết cho các kích thước van bướm tín hiệu điện AUT Fig 3300H. Quý khách vui lòng tham khảo và liên hệ với chúng tôi để nhận báo giá tốt nhất theo số lượng và yêu cầu kỹ thuật cụ thể.
| STT | Kích thước (DN) | Kiểu kết nối | Vật liệu thân / đĩa | Vật liệu gioăng | Điện áp | Giá bán (VNĐ) |
|---|---|---|---|---|---|---|
| 1 | DN50 | Wafer / Mặt bích | Gang cầu / Inox 304 | EPDM | 24V DC / 220V AC | Liên hệ |
| 2 | DN65 | Wafer / Mặt bích | Gang cầu / Inox 304 | EPDM | 24V DC / 220V AC | Liên hệ |
| 3 | DN80 | Wafer / Mặt bích | Gang cầu / Inox 304 | EPDM | 24V DC / 220V AC | Liên hệ |
| 4 | DN100 | Wafer / Mặt bích | Gang cầu / Inox 304 | EPDM | 24V DC / 220V AC | Liên hệ |
| 5 | DN125 | Wafer / Mặt bích | Gang cầu / Inox 304 | EPDM | 24V DC / 220V AC | Liên hệ |
| 6 | DN150 | Wafer / Mặt bích | Gang cầu / Inox 304 | EPDM | 24V DC / 220V AC | Liên hệ |
| 7 | DN200 | Wafer / Mặt bích | Gang cầu / Inox 304 | EPDM | 24V DC / 220V AC | Liên hệ |
| 8 | DN250 | Wafer / Mặt bích | Gang cầu / Inox 304 | EPDM | 24V DC / 220V AC | Liên hệ |
| Thông số | Chi tiết |
|---|---|
| Model | Fig 3300H |
| Thương hiệu | AUT |
| Xuất xứ | Malaysia |
| Loại van | Van bướm tín hiệu điện |
| Kiểu vận hành | Tay quay kết hợp hộp số + công tắc hành trình điện |
| Kết nối đường ống | Wafer hoặc mặt bích (tùy chọn) |
| Khoảng kích thước | DN50 – DN250 |
| Vật liệu thân van | Gang cầu đúc phủ sơn Epoxy chống ăn mòn |
| Vật liệu đĩa van | Inox 304 |
| Vật liệu trục van | Thép không gỉ |
| Vật liệu gioăng làm kín | EPDM (có thể thay Viton, PTFE, NBR theo yêu cầu) |
| Áp suất làm việc tối đa | 16 bar |
| Nhiệt độ làm việc | -10°C đến +80°C (tùy vật liệu gioăng) |
| Điện áp công tắc | 24V DC hoặc 220V AC |
| Kiểu tín hiệu | Tiếp điểm thường mở / thường đóng (SPDT) |
| Tiêu chuẩn kết nối | JIS, ANSI, DIN (tùy chọn) |
| Ứng dụng | Hệ thống PCCC, báo cháy, giám sát từ xa, nhà máy công nghiệp, tòa nhà |
Để giúp quý khách có cái nhìn tổng quan và lựa chọn chính xác, bảng dưới đây so sánh Fig 3300H với các model van bướm AUT phổ biến khác trong cùng thương hiệu.
| Tiêu chí so sánh | Fig 3300H (Tín hiệu điện) | Fig 061 (Tay gạt) | Fig 062 (Tay quay Wafer) | Fig 063 (Tay quay mặt bích) |
|---|---|---|---|---|
| Kiểu vận hành | Tay quay + công tắc điện | Tay gạt thủ công | Vô lăng + hộp số | Vô lăng + hộp số |
| Tính năng đặc biệt | Giám sát trạng thái từ xa | Không | Không | Không |
| Kết nối | Wafer hoặc mặt bích | Wafer | Wafer | Mặt bích |
| Khoảng kích thước | DN50 – DN250 | DN50 – DN300 | DN50 – DN600 | DN50 – DN1200 |
| Áp suất tối đa | 16 bar | 16 bar | 16 bar | 25 bar |
| Ứng dụng chính | PCCC, giám sát từ xa | Nước, hóa chất nhẹ | Đường ống công nghiệp | Áp lực cao, công nghiệp nặng |
| Giá trị gia tăng | Truyền tín hiệu đóng/mở | Chi phí thấp, vận hành nhanh | Đóng mở nhẹ nhàng | Kết nối chắc chắn, chống rung |
Gioăng làm kín là bộ phận quan trọng nhất ảnh hưởng đến khả năng làm kín và tuổi thọ của van. Van bướm AUT Fig 3300H có thể được trang bị các loại gioăng khác nhau tùy theo yêu cầu của môi chất. Quý khách tham khảo bảng dưới đây để lựa chọn vật liệu gioăng phù hợp nhất.
| Vật liệu gioăng | Nhiệt độ làm việc | Khả năng chống hóa chất | Ứng dụng phù hợp | Độ bền |
|---|---|---|---|---|
| EPDM | -10°C đến +80°C | Nước, axit loãng, dung dịch kiềm, khí gas | Nước sạch, nước thải, PCCC, khí nén | Trung bình - Cao |
| Viton (FKM) | -15°C đến +150°C | Dầu, mỡ, nhiên liệu, axit mạnh, dung môi | Hệ thống dầu, hóa chất, nhiệt độ cao | Cao |
| PTFE | -30°C đến +120°C | Hầu hết các hóa chất (trừ kim loại kiềm nóng chảy) | Hóa chất ăn mòn mạnh, axit đặc | Rất cao |
| NBR | -10°C đến +80°C | Dầu, mỡ bôi trơn, nhiên liệu, xăng | Hệ thống dầu, nhiên liệu | Trung bình |
Để đảm bảo van hoạt động ổn định và kéo dài tuổi thọ, chúng tôi cung cấp đầy đủ các phụ kiện và linh kiện thay thế chính hãng cho van bướm AUT Fig 3300H. Quý khách có thể đặt mua các phụ kiện dưới đây theo nhu cầu bảo trì, sửa chữa hoặc nâng cấp hệ thống.
| STT | Tên phụ kiện / linh kiện | Vật liệu | Quy cách | Ghi chú | Giá bán (VNĐ) |
|---|---|---|---|---|---|
| 1 | Bộ gioăng làm kín EPDM | EPDM | DN50 – DN250 | Thay thế định kỳ khi gioăng già hóa | Liên hệ |
| 2 | Bộ gioăng làm kín Viton | Viton | DN50 – DN250 | Dùng cho dầu, hóa chất, nhiệt độ cao | Liên hệ |
| 3 | Bộ gioăng làm kín PTFE | PTFE | DN50 – DN250 | Dùng cho hóa chất ăn mòn mạnh | Liên hệ |
| 4 | Đĩa van inox 304 | Inox 304 | DN50 – DN250 | Thay thế khi đĩa van bị ăn mòn hoặc mài mòn | Liên hệ |
| 5 | Đĩa van inox 316 | Inox 316 | DN50 – DN250 | Chống ăn mòn tốt hơn trong môi trường hóa chất | Liên hệ |
| 6 | Bộ công tắc hành trình điện | Nhựa kỹ thuật / Điện tử | 24V DC / 220V AC | Micro switch thay thế cho Fig 3300H | Liên hệ |
| 7 | Hộp số trợ lực | Gang / Thép | DN50 – DN250 | Thay thế khi hộp số bị mòn hoặc kẹt | Liên hệ |
| 8 | Trục van (trên và dưới) | Thép không gỉ | DN50 – DN250 | Bảo trì khi trục bị mòn hoặc cong | Liên hệ |
Van bướm tín hiệu điện AUT Fig 3300H là sản phẩm được đánh giá cao về chất lượng và hiệu suất vận hành trong nhiều ứng dụng công nghiệp. Dưới đây là những nhận xét chi tiết từ các chuyên gia và người dùng thực tế.
Van bướm tín hiệu điện AUT Fig 3300H được ứng dụng rộng rãi trong nhiều lĩnh vực và hệ thống khác nhau, đặc biệt là các hệ thống yêu cầu khả năng giám sát từ xa và truyền tín hiệu trạng thái.
Để lựa chọn được sản phẩm phù hợp nhất với hệ thống của mình, quý khách hàng nên cân nhắc các yếu tố sau:
Để đảm bảo van hoạt động hiệu quả và bền bỉ, quý khách cần lưu ý các bước lắp đặt và vận hành cơ bản dưới đây.
Để có cái nhìn khách quan về vị thế của van bướm AUT Fig 3300H trên thị trường, dưới đây là bảng so sánh với một số thương hiệu van tín hiệu điện phổ biến khác.
| Tiêu chí | AUT Fig 3300H (Malaysia) | Thương hiệu Trung Quốc | Thương hiệu Châu Âu (EBRO, VAG) |
|---|---|---|---|
| Xuất xứ | Malaysia | Trung Quốc | Châu Âu |
| Chất lượng vật liệu | Cao (gang cầu, inox 304, sơn Epoxy) | Trung bình - Thấp (gang xám, inox 201, sơn thường) | Rất cao (gang cầu chất lượng cao, inox 316) |
| Độ bền | Cao | Trung bình | Rất cao |
| Độ chính xác của công tắc | Cao, ổn định | Trung bình, dễ hỏng | Rất cao, chính xác tuyệt đối |
| Giá thành | Cạnh tranh | Thấp | Cao |
| Phụ tùng thay thế | Có sẵn, giá hợp lý | Khó tìm, chất lượng kém | Có sẵn nhưng giá cao |
| Dịch vụ hậu mãi | Tốt, hỗ trợ nhanh chóng | Hạn chế | Tốt, nhưng chi phí cao |
| Phù hợp với dự án | Dự án vừa và nhỏ, yêu cầu chất lượng ổn định | Dự án chi phí thấp, không yêu cầu cao | Dự án lớn, yêu cầu chất lượng tối cao |
Van bướm tín hiệu điện AUT Fig 3300H được thiết kế đặc biệt để sử dụng cho các hệ thống phòng cháy chữa cháy (PCCC). Công tắc hành trình điện giúp giám sát và truyền tín hiệu trạng thái đóng/mở về tủ điều khiển trung tâm, đáp ứng yêu cầu của các hệ thống báo cháy và chữa cháy tự động. Sản phẩm phù hợp với các tiêu chuẩn PCCC hiện hành và được sử dụng rộng rãi trong các tòa nhà cao tầng, nhà máy và khu công nghiệp.
Điểm khác biệt lớn nhất là Fig 3300H có tích hợp công tắc hành trình điện để truyền tín hiệu trạng thái về tủ điều khiển, trong khi Fig 063 chỉ là van bướm tay quay thông thường không có tín hiệu. Ngoài ra, Fig 3300H có kích thước từ DN50 đến DN250 và áp suất tối đa 16 bar, còn Fig 063 có kích thước lên tới DN1200, áp suất đến 25 bar và kết nối mặt bích. Fig 063 phù hợp cho hệ thống áp lực cao và đường ống lớn, trong khi Fig 3300H tối ưu cho các ứng dụng cần giám sát từ xa như PCCC.
Van bướm AUT Fig 3300H hỗ trợ hai mức điện áp cho công tắc hành trình: 24V DC và 220V AC. Quý khách có thể chọn mức điện áp phù hợp với hệ thống điều khiển hiện có khi đặt hàng. Trong các hệ thống PCCC, thông thường sử dụng nguồn 220V AC để tương thích với các tủ điều khiển báo cháy. Ngoài ra, công tắc có sẵn tiếp điểm thường mở (NO) và thường đóng (NC), có thể đấu nối linh hoạt theo yêu cầu của hệ thống.
Có, van bướm AUT Fig 3300H cho phép thay thế gioăng EPDM tiêu chuẩn bằng các loại vật liệu khác như Viton (FKM), PTFE hoặc NBR tùy theo yêu cầu của môi chất và nhiệt độ làm việc. Nếu hệ thống sử dụng dầu, mỡ hoặc hóa chất ăn mòn, nên chọn gioăng Viton hoặc PTFE. Khi đặt hàng, quý khách nên thông báo cho chúng tôi loại môi chất và điều kiện vận hành để được tư vấn và cung cấp đúng loại gioăng phù hợp.
Thời gian kiểm tra công tắc hành trình phụ thuộc vào tần suất vận hành và môi trường làm việc. Trong điều kiện bình thường (hệ thống PCCC), nên kiểm tra định kỳ mỗi 6 đến 12 tháng. Kiểm tra bao gồm đóng mở van và xác nhận tín hiệu nhận được trên tủ điều khiển hoặc đèn báo. Nếu phát hiện công tắc bị kẹt, tiếp điểm không đóng/mở hoặc tín hiệu báo sai, cần vệ sinh hoặc thay thế ngay bộ công tắc hành trình để đảm bảo hệ thống hoạt động an toàn.
Cả hai kiểu kết nối Wafer và mặt bích đều có ưu điểm riêng. Kết nối Wafer nhẹ, gọn, dễ lắp đặt, tiết kiệm không gian và chi phí, phù hợp với đường ống áp lực trung bình. Kết nối mặt bích chắc chắn hơn, chịu lực tốt hơn, dễ tháo lắp bảo trì và phù hợp với đường ống chịu áp lực cao hoặc có độ rung lớn. Lựa chọn kiểu kết nối nên dựa trên điều kiện vận hành cụ thể của hệ thống. Chúng tôi cung cấp cả hai tùy chọn và sẵn sàng tư vấn giúp quý khách chọn đúng.
Khi quý khách lựa chọn mua van bướm tín hiệu điện AUT Fig 3300H thông qua TBCNSG, chúng tôi cam kết mang đến những lợi ích và sự an tâm tuyệt đối:
Quý khách có nhu cầu mua van bướm tín hiệu điện AUT Fig 3300H hoặc cần tư vấn thêm về kích thước, vật liệu, kiểu kết nối và điện áp, vui lòng liên hệ ngay với chúng tôi để nhận được sự hỗ trợ nhanh chóng và báo giá tốt nhất.
Hotline / Zalo: 09 1800 6799
Email: [email protected]
Chúng tôi luôn sẵn sàng phục vụ quý khách từ khâu tư vấn, báo giá, đặt hàng đến hỗ trợ kỹ thuật và bảo hành sau bán hàng. Liên hệ ngay hôm nay để TBCNSG đồng hành cùng quý khách trong mọi dự án và công trình!
Cảm ơn quý khách đã quan tâm đến van bướm tín hiệu điện AUT Fig 3300H tại TBCNSG. Chúng tôi cam kết mang đến chất lượng và dịch vụ tốt nhất.
