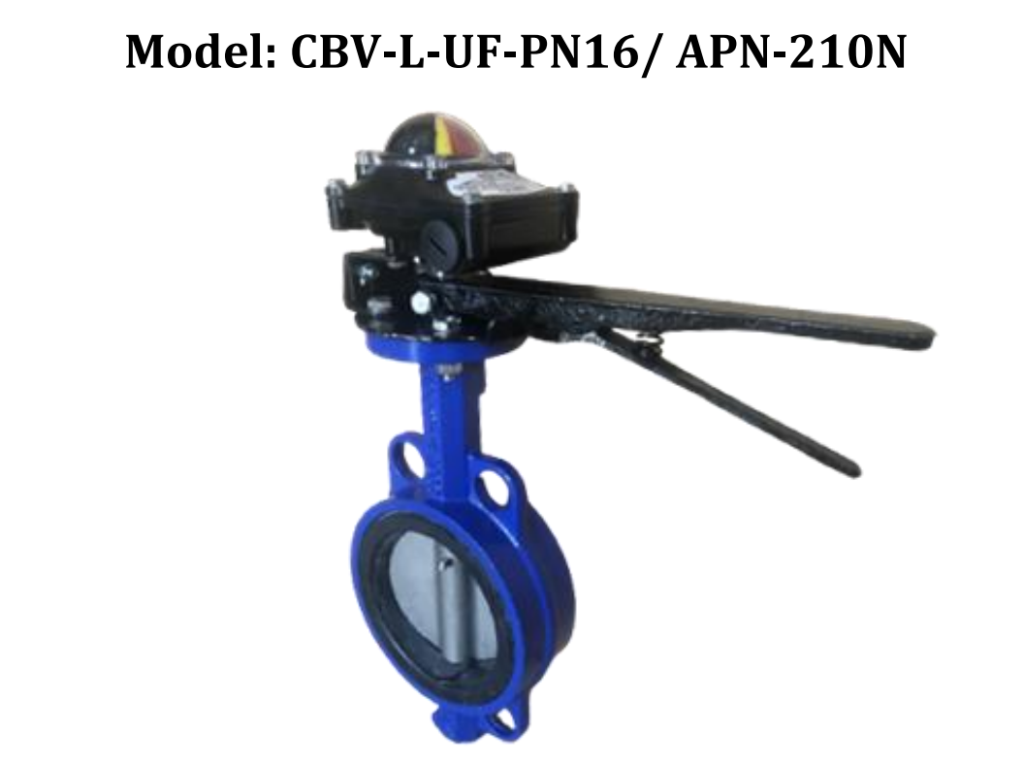

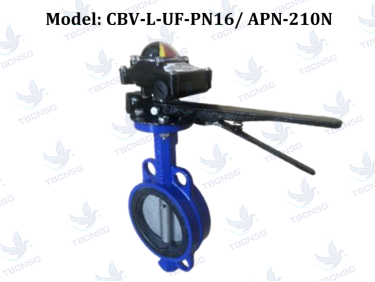

Van bướm gang wafer Arita CBV-L-UP-PN16/APN-210N tay gạt kèm công tắc hành trình

Giới thiệu tổng quan

Van bướm gang tay gạt loại wafer PN16 kèm công tắc hành trình, model CBV-L-UP-PN16/APN-210N của thương hiệu Arita, xuất xứ Malaysia, là thiết bị đóng/mở dòng chảy trong các hệ thống đường ống công nghiệp. Van hoạt động dựa trên nguyên lý đĩa bướm xoay quanh trục để điều tiết hoặc ngắt lưu chất. Tên gọi tiếng Anh: Wafer Butterfly Valve with Lever Handle and Limit Switch. Chức năng chính là kiểm soát lưu lượng, ngăn chặn dòng chảy ngược hoặc cô lập một đoạn đường ống. Việc tích hợp công tắc hành trình (Limit Switch) cho phép giám sát vị trí đóng/mở của van từ xa, hỗ trợ tự động hóa hệ thống.

Thông số kỹ thuật chi tiết

Ưu điểm & Nhược điểm kỹ thuật

Ưu điểm kỹ thuật

• Thiết kế Wafer: Tiết kiệm không gian lắp đặt, giảm trọng lượng hệ thống, dễ dàng thay thế mà không cần tháo dỡ đường ống.
• Vật liệu đa dạng: Thân gang cho độ bền cơ học, đĩa van CF8/CF8M chống ăn mòn, PTFE chịu nhiệt và kháng hóa chất tốt.
• Tiêu chuẩn quốc tế: Tuân thủ BS 5155, ISO 5208 đảm bảo chất lượng và khả năng tương thích.
• Khả năng ứng dụng rộng: Phù hợp cho nước, hoạt động ở áp suất PN16 và nhiệt độ 120°C.
• Tích hợp công tắc hành trình: Cho phép giám sát trạng thái van tự động, nâng cao hiệu quả quản lý và an toàn hệ thống.
• Tay gạt tiện lợi: Dễ dàng thao tác đóng mở thủ công.

Nhược điểm kỹ thuật

• Lắp đặt yêu cầu độ chính xác: Cần căn chỉnh và siết chặt đều các bulong để đảm bảo độ kín.
• Khả năng làm kín: Có thể gặp vấn đề rò rỉ nhỏ nếu đĩa van hoặc đế van bị mài mòn hoặc có vật lạ bám vào.
• Hạn chế về môi trường: Chủ yếu sử dụng cho nước, không phù hợp với các lưu chất có tính ăn mòn cao hoặc nhiệt độ vượt quá giới hạn.
• Tay gạt giới hạn điều tiết: Khả năng điều tiết lưu lượng chính xác bị hạn chế so với van điều khiển bằng bộ điều khiển tuyến tính.

Vấn đề kỹ thuật thường gặp và giải pháp

• Rò rỉ tại vị trí đĩa van/đế van: Thường do bụi bẩn, cặn bám hoặc mài mòn. Giải pháp: Vệ sinh định kỳ, kiểm tra bề mặt đĩa và đế van. Nếu mòn nhiều, cần thay thế đế van hoặc đĩa van.
• Tay gạt bị kẹt hoặc khó xoay: Có thể do trục bị ăn mòn, bạc bị hỏng hoặc do lực siết bulong quá lớn. Giải pháp: Kiểm tra tình trạng trục, bạc và bôi trơn. Đảm bảo siết bulong cân đối.
• Công tắc hành trình không hoạt động: Lỗi kết nối điện, tiếp điểm bị bẩn hoặc hỏng. Giải pháp: Kiểm tra hệ thống dây dẫn, làm sạch tiếp điểm hoặc thay thế công tắc.

Ứng dụng thực tế

Van bướm gang Arita CBV-L-UP-PN16/APN-210N được ứng dụng rộng rãi trong:

• Hệ thống cấp thoát nước sạch và nước thải công nghiệp.
• Hệ thống làm mát, tuần hoàn nước trong nhà máy.
• Hệ thống PCCC (Phòng cháy chữa cháy) với các loại nước phù hợp.
• Hệ thống xử lý nước thải, nước sinh hoạt.
• Các ứng dụng dân dụng và công nghiệp khác yêu cầu kiểm soát dòng chảy nước với áp suất PN16.

Hướng dẫn lắp đặt & vận hành

Hướng dẫn lắp đặt

1. Kiểm tra van: Đảm bảo van không bị hư hại trong quá trình vận chuyển.
2. Chuẩn bị đường ống: Làm sạch bề mặt mặt bích của đường ống, loại bỏ bụi bẩn, gỉ sét.
3. Định vị van: Đặt van vào giữa hai mặt bích của đường ống, đảm bảo các lỗ bulong thẳng hàng.
4. Siết bulong: Lắp bulong và đai ốc, siết dần theo hình sao (hoặc đối xứng) để đảm bảo áp lực phân bố đều lên đế van. Siết đến khi đạt lực khuyến nghị để đảm bảo độ kín và tránh làm biến dạng thân van.
5. Kiểm tra kết nối công tắc hành trình: Đảm bảo kết nối điện an toàn và đúng quy cách.

Hướng dẫn vận hành

• Mở van: Xoay tay gạt theo chiều ngược kim đồng hồ (thường là 90 độ cho van hoàn toàn mở).
• Đóng van: Xoay tay gạt theo chiều kim đồng hồ (thường là 90 độ cho van hoàn toàn đóng).
• Điều tiết lưu lượng: Xoay tay gạt đến vị trí mong muốn để điều chỉnh lưu lượng. Lưu ý, việc điều tiết ở vị trí trung gian có thể gây mài mòn đĩa van nhanh hơn.
• Giám sát trạng thái: Quan sát tín hiệu từ công tắc hành trình để xác nhận trạng thái đóng/mở của van.

Bảo trì & xử lý sự cố

Bảo dưỡng định kỳ

• Kiểm tra trực quan: Quan sát tình trạng bên ngoài của van, tay gạt, công tắc hành trình.
• Vệ sinh: Định kỳ vệ sinh sạch sẽ thân van, đặc biệt là khu vực tiếp xúc với lưu chất.
• Kiểm tra độ kín: Thực hiện kiểm tra rò rỉ định kỳ, đặc biệt sau các lần bảo trì hoặc thay đổi áp suất/nhiệt độ đột ngột.
• Bôi trơn trục: Nếu cần, bôi trơn trục van để đảm bảo hoạt động trơn tru.
• Kiểm tra công tắc hành trình: Kiểm tra hoạt động của công tắc hành trình và các kết nối điện.

Xử lý sự cố thường gặp

• Van khó đóng/mở: Kiểm tra vật cản, tình trạng trục và bạc. Bôi trơn hoặc thay thế các bộ phận bị hỏng.
• Rò rỉ qua trục: Kiểm tra vòng đệm trục, có thể cần siết chặt hoặc thay thế.
• Rò rỉ qua đế van: Kiểm tra tình trạng đế van, làm sạch hoặc thay thế nếu bị hư hại. Đảm bảo siết bulong đúng cách.
• Công tắc hành trình báo sai trạng thái: Kiểm tra cài đặt, điều chỉnh vị trí công tắc hoặc thay thế nếu hỏng.

Phân tích so sánh kỹ thuật: Van bướm gang tay gạt Arita với Van bướm thép không gỉ tay gạt

So sánh van bướm gang wafer Arita CBV-L-UP-PN16/APN-210N với một dòng van bướm thép không gỉ (ví dụ: thân và đĩa SS316) cùng loại kết nối wafer và điều khiển bằng tay gạt:

• Chất liệu: Van gang có ưu điểm về chi phí thấp hơn, phù hợp cho môi trường nước sạch. Van thép không gỉ có khả năng chống ăn mòn vượt trội, phù hợp với môi trường khắc nghiệt hơn, nước biển, hóa chất loãng.
• Áp suất & Nhiệt độ: Cả hai loại thường có khả năng chịu áp suất và nhiệt độ tương đương ở các model phổ biến (PN16, 120°C). Tuy nhiên, thép không gỉ có thể đáp ứng dải nhiệt độ và áp suất cao hơn ở các model chuyên dụng.
• Trọng lượng: Van gang thường nặng hơn so với van thép không gỉ có cùng kích thước.
• Chi phí: Van gang có giá thành thấp hơn đáng kể so với van thép không gỉ.
• Ứng dụng: Van gang Arita phù hợp cho hệ thống nước thông thường. Van thép không gỉ được ưu tiên cho các ứng dụng yêu cầu độ bền cao, chống ăn mòn và vệ sinh nghiêm ngặt hơn.
• Độ bền: Thép không gỉ có độ bền cơ học và khả năng chống ăn mòn, oxy hóa tốt hơn gang, dẫn đến tuổi thọ cao hơn trong môi trường khắc nghiệt.

Kết luận: Lựa chọn giữa van gang và van thép không gỉ phụ thuộc vào yêu cầu cụ thể của ứng dụng về môi trường làm việc, ngân sách và tuổi thọ mong muốn.
