Van bướm Joeun tay gạt (còn gọi là van bướm tay kẹp, van bướm điều khiển tay đòn) là dòng sản phẩm thuộc thương hiệu Joeun Valve Hàn Quốc, được thiết kế chuyên dụng cho các hệ thống đường ống có kích cỡ từ DN50 đến DN150. Với cơ chế vận hành đơn giản, trực quan bằng tay gạt (tay kẹp), dòng van này mang đến giải pháp đóng mở nhanh chóng và tiết kiệm chi phí đầu tư cho các hệ thống cấp thoát nước, PCCC, HVAC và xử lý chất lỏng công nghiệp.
Van bướm Joeun tay gạt được sản xuất theo các tiêu chuẩn kỹ thuật khắt khe như JIS, ANSI, DIN, BS, đảm bảo chất lượng và độ bền vượt trội. Sản phẩm nổi bật với thân gang đúc chắc chắn, đĩa van inox 304 hoặc 316 chống ăn mòn, kết hợp gioăng làm kín EPDM hoặc NBR cho khả năng đóng kín tuyệt đối. Kiểu kết nối Wafer kẹp bích giúp lắp đặt dễ dàng, tiết kiệm không gian và thuận tiện cho bảo trì.

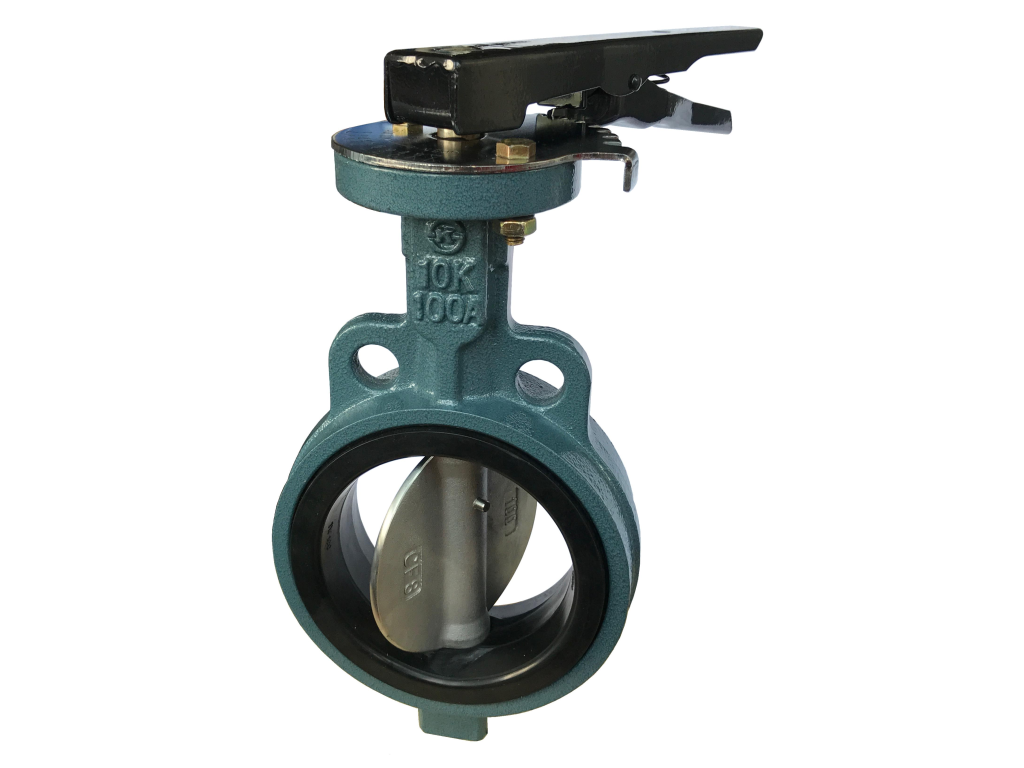

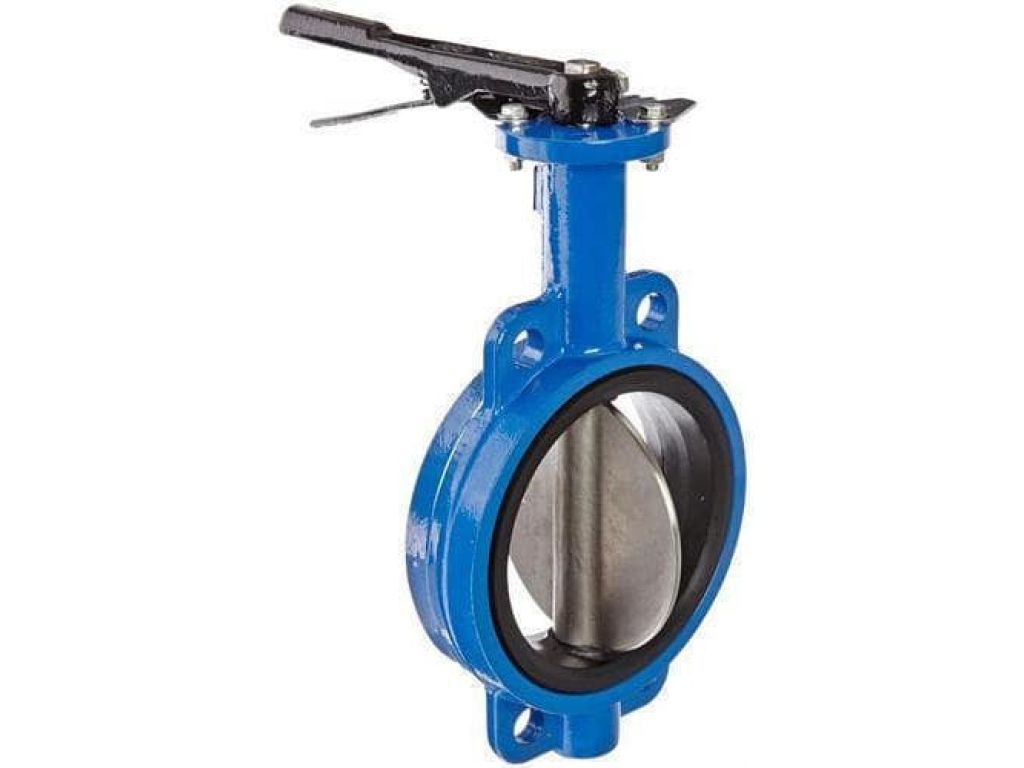

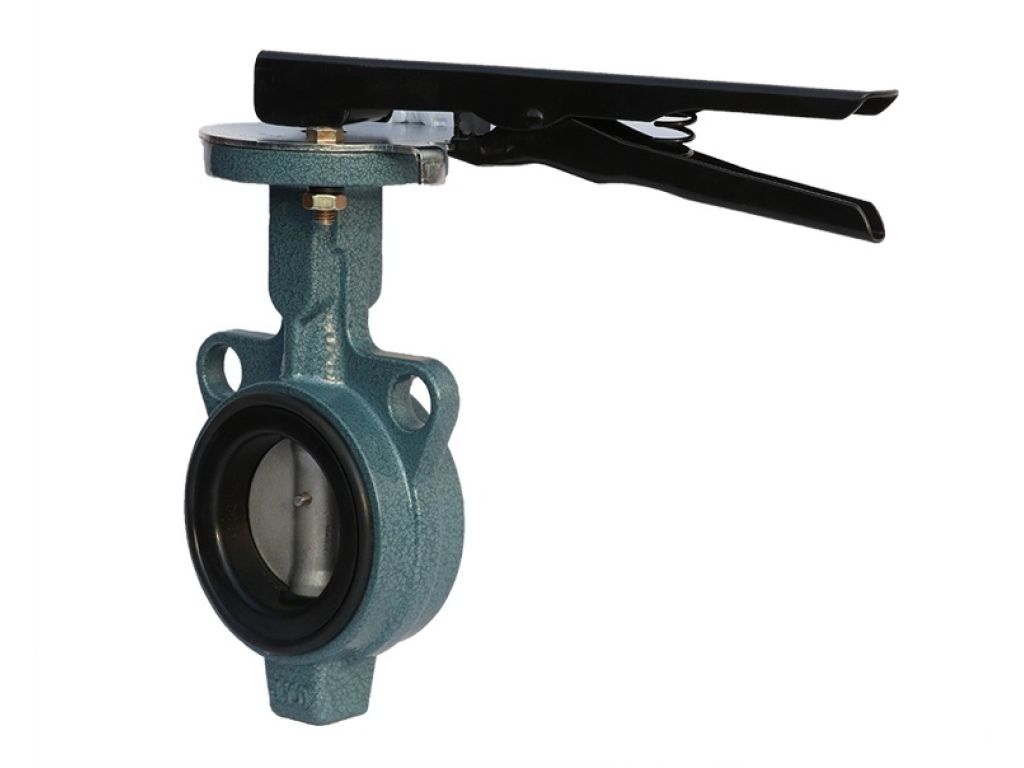

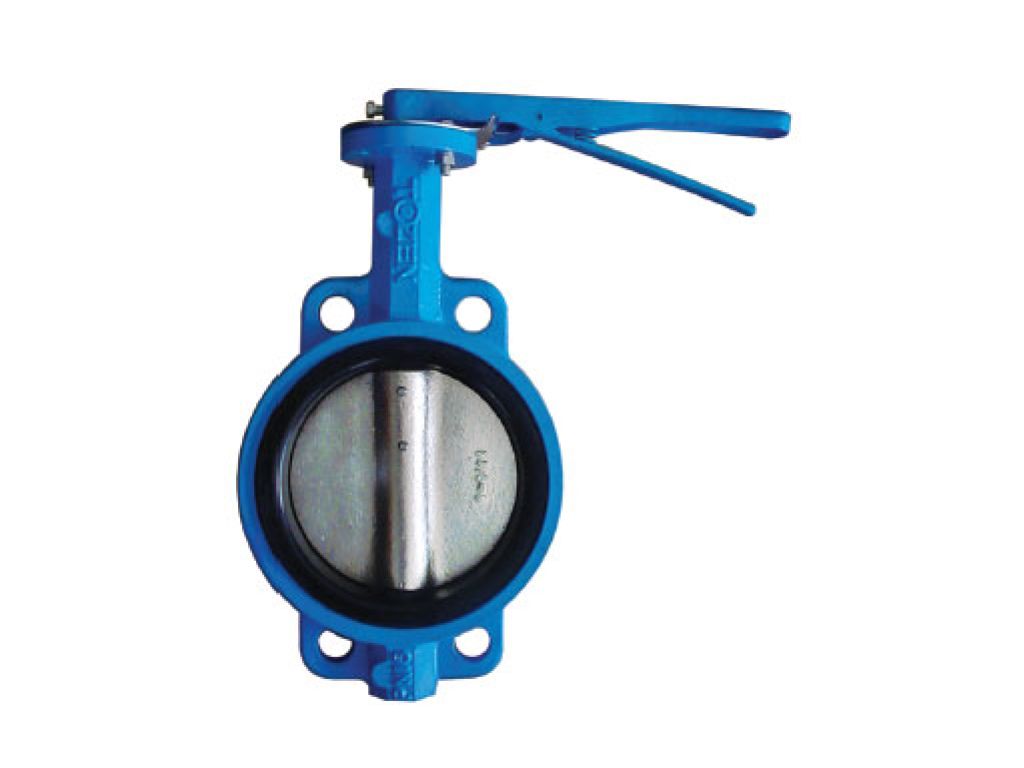

Giới thiệu van bướm Joeun tay gạt (Lever Type)
Van bướm Joeun tay gạt (Joeun Cast Iron Wafer Butterfly Valve - Lever Type) là dòng van công nghiệp được ưa chuộng nhờ cấu tạo đơn giản, vận hành dễ dàng và chi phí hợp lý. Tay gạt (tay đòn) được gắn trực tiếp với trục van, cho phép người vận hành xoay 90 độ để đóng hoặc mở van chỉ trong vài giây. Thiết kế này đặc biệt phù hợp với những ứng dụng yêu cầu thao tác thủ công thường xuyên hoặc tại các vị trí không có nguồn khí nén hay điện năng.
Với kích cỡ phổ biến từ DN50 đến DN150, van bướm Joeun tay gạt đáp ứng tốt nhu cầu kiểm soát dòng chảy của nước sạch, nước thải, dầu mỏ, khí nén và các chất lỏng công nghiệp không ăn mòn mạnh. Sản phẩm có thể làm việc ở nhiệt độ môi trường thông thường (-10°C đến 80°C) và áp suất làm việc PN10, JIS 10K hoặc tương đương, phù hợp cho các hệ thống cấp thoát nước dân dụng và công nghiệp.
Thông số kỹ thuật van bướm Joeun tay gạt
| Thông số | Chi tiết |
|---|---|
| Tên sản phẩm | Van bướm Joeun tay gạt (Lever Type) |
| Thương hiệu | Joeun Valve (Hàn Quốc) |
| Xuất xứ | Hàn Quốc (South Korea) |
| Vật liệu thân van | Gang xám (GG25) - đúc khuôn |
| Vật liệu đĩa van | Inox 304 hoặc Inox 316 |
| Gioăng làm kín (Seat) | EPDM hoặc NBR |
| Kiểu kết nối | Wafer (kẹp bích giữa hai mặt bích) |
| Phương thức điều khiển | Tay gạt (tay đòn) - Lever |
| Kích cỡ (DN) | DN50, DN65, DN80, DN100, DN125, DN150 |
| Áp suất làm việc | PN10, JIS 10K |
| Nhiệt độ làm việc | -10°C đến 80°C (tùy loại gioăng) |
| Môi chất ứng dụng | Nước sạch, nước thải, dầu, khí nén, dung dịch loãng |
| Tiêu chuẩn chế tạo | JIS, ANSI, DIN, BS |
Bảng giá van bướm Joeun tay gạt (Lever Type)
Dưới đây là bảng giá tham khảo cho van bướm Joeun tay gạt các cỡ DN50 - DN150 với các tùy chọn vật liệu đĩa van và gioăng làm kín. Giá thực tế có thể thay đổi theo số lượng đặt hàng và thời điểm nhập khẩu. Quý khách vui lòng liên hệ trực tiếp để nhận báo giá chính xác nhất.
| Kích cỡ (DN) | Đĩa van Inox 304 + Gioăng EPDM | Đĩa van Inox 304 + Gioăng NBR | Đĩa van Inox 316 + Gioăng EPDM | Đĩa van Inox 316 + Gioăng NBR |
|---|---|---|---|---|
| DN50 | Liên hệ | Liên hệ | Liên hệ | Liên hệ |
| DN65 | Liên hệ | Liên hệ | Liên hệ | Liên hệ |
| DN80 | Liên hệ | Liên hệ | Liên hệ | Liên hệ |
| DN100 | Liên hệ | Liên hệ | Liên hệ | Liên hệ |
| DN125 | Liên hệ | Liên hệ | Liên hệ | Liên hệ |
| DN150 | Liên hệ | Liên hệ | Liên hệ | Liên hệ |
Lưu ý: Bảng giá trên chưa bao gồm thuế VAT và phí vận chuyển. Quý khách vui lòng liên hệ Hotline 09 1800 6799 để được báo giá chi tiết cho từng đơn hàng cụ thể.
Ưu điểm nổi bật của van bướm Joeun tay gạt
Van bướm Joeun tay gạt được thiết kế với nhiều ưu điểm vượt trội, giúp sản phẩm trở thành lựa chọn tin cậy cho các hệ thống đường ống vừa và nhỏ. Các đặc tính nổi bật bao gồm:
- Vận hành nhanh chóng: Tay gạt giúp đóng mở van chỉ với thao tác xoay 90 độ, tiết kiệm thời gian và công sức cho người vận hành.
- Kết cấu nhỏ gọn: Kiểu kết nối Wafer giúp van có chiều dài kết nối ngắn, dễ dàng lắp đặt trong không gian hạn chế và giảm trọng lượng tổng thể của hệ thống.
- Độ bền cao: Thân van làm từ gang xám đúc khuôn, đĩa van inox không gỉ, đảm bảo tuổi thọ lâu dài ngay cả trong môi trường ẩm ướt.
- Khả năng đóng kín tuyệt đối: Gioăng EPDM hoặc NBR được thiết kế ôm sát đĩa van, ngăn chặn hoàn toàn rò rỉ khi van đóng kín.
- Kháng ăn mòn tốt: Đĩa van inox 304 hoặc 316 có khả năng chống oxy hóa, phù hợp với nước thải và các chất lỏng công nghiệp thông thường.
- Bảo dưỡng đơn giản: Cấu tạo với ít bộ phận chuyển động giúp việc vệ sinh và bảo dưỡng định kỳ dễ dàng hơn so với các dòng van phức tạp.
- Thương hiệu uy tín: Joeun Valve là thương hiệu Hàn Quốc đạt các chứng chỉ kiểm định chất lượng quốc tế như ISO 9001, đảm bảo sản phẩm ổn định và tin cậy.
Ứng dụng thực tế van bướm Joeun tay gạt
Nhờ thiết kế linh hoạt và vật liệu bền bỉ, van bướm Joeun tay gạt được sử dụng rộng rãi trong nhiều lĩnh vực. Dưới đây là các ứng dụng phổ biến của sản phẩm:
- Hệ thống cấp thoát nước dân dụng và công nghiệp: Dùng để điều tiết dòng chảy trong các tòa nhà, khu công nghiệp, hệ thống bể nước và bể chứa.
- Hệ thống phòng cháy chữa cháy (PCCC): Lắp đặt trên các đường ống cấp nước chữa cháy, đảm bảo đóng mở kịp thời khi có sự cố.
- Hệ thống HVAC và làm mát: Kiểm soát nước giải nhiệt trong các thiết bị điều hòa, máy lạnh trung tâm và tháp giải nhiệt.
- Hệ thống xử lý nước thải: Sử dụng trong các nhà máy xử lý nước thải, trạm bơm nước thải nhờ khả năng chống ăn mòn từ đĩa inox.
- Hệ thống thủy lực: Điều chỉnh dòng chảy dầu thủy lực và chất lỏng công nghiệp trong các máy móc, thiết bị.

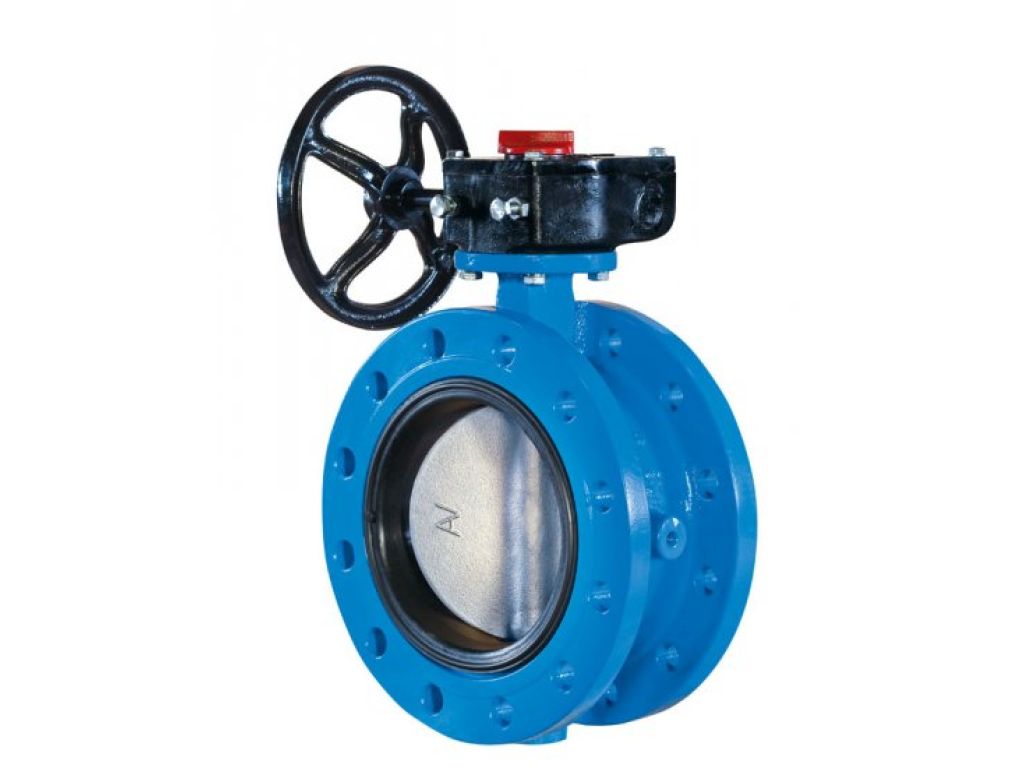

Bảng so sánh van bướm Joeun tay gạt với tay quay hộp số
Trong cùng thương hiệu Joeun, van bướm tay gạt và van bướm tay quay hộp số đều có kết nối Wafer nhưng có sự khác biệt về cách điều khiển và phạm vi kích cỡ. Bảng so sánh dưới đây giúp quý khách dễ dàng lựa chọn sản phẩm phù hợp với nhu cầu.
| Tiêu chí so sánh | Van bướm Joeun tay gạt (Lever Type) | Van bướm Joeun tay quay hộp số (Gear Type) |
|---|---|---|
| Phương thức điều khiển | Tay gạt trực tiếp trên trục van | Tay quay kết hợp hộp số giảm lực |
| Kích cỡ phù hợp | DN50 - DN150 | DN200 - DN600 |
| Lực đóng mở | Nhẹ (cho cỡ nhỏ) | Rất nhẹ (nhờ hộp số) |
| Thời gian đóng mở | Dưới 3 giây (xoay 90 độ) | Khoảng 10-15 giây (quay nhiều vòng) |
| Chi phí | Thấp hơn | Cao hơn (có hộp số) |
| Ứng dụng chính | Đường ống nhỏ, thao tác thường xuyên | Đường ống lớn, cần giảm lực vận hành |
Phụ kiện và linh kiện thay thế cho van bướm Joeun tay gạt
Để đảm bảo van bướm Joeun tay gạt hoạt động ổn định lâu dài, TBCNSG cung cấp đầy đủ các linh kiện chính hãng và phụ kiện thay thế. Việc thay thế định kỳ các bộ phận như gioăng, đĩa van sẽ kéo dài tuổi thọ và duy trì hiệu suất làm việc của van.
| Tên linh kiện | Vật liệu | Công dụng | Ghi chú thay thế |
|---|---|---|---|
| Bộ gioăng làm kín (Seat) | EPDM, NBR | Đảm bảo độ kín giữa đĩa và thân van | Thay khi gioăng bị lão hóa hoặc rò rỉ |
| Đĩa van | Inox 304, Inox 316 | Bộ phận đóng mở tiếp xúc với dòng chảy | Thay khi đĩa bị mòn, trầy xước hoặc gỉ |
| Bộ trục van (Stem) | Inox 304, Inox 316 | Kết nối tay gạt với đĩa van | Thay khi trục bị cong hoặc mài mòn |
| Bộ tay gạt (Lever) | Thép sơn tĩnh điện | Điều khiển đóng mở bằng tay | Thay khi tay gạt bị gỉ hoặc gãy |
| Bộ bu-lông kẹp Wafer | Thép mạ kẽm / Inox | Kẹp van giữa hai mặt bích | Thay khi bu-lông bị rỉ hoặc hỏng ren |
Đánh giá chất lượng van bướm Joeun tay gạt từ chuyên gia
Van bướm Joeun tay gạt nhận được đánh giá cao từ các kỹ sư vận hành và nhà thầu nhờ độ bền cơ học và khả năng đóng kín ổn định. Thân gang đúc với độ dày đồng đều, đĩa van inox gia công chính xác và gioăng EPDM/NBR chất lượng cao giúp van hoạt động trơn tru, không gây sụt áp đáng kể. Nhiều khách hàng đã sử dụng trong các dự án cấp nước đô thị, nhà máy chế biến thực phẩm và hệ thống PCCC đều cho thấy hiệu suất vận hành ổn định, ít hư hỏng và chi phí bảo trì thấp. Đây là minh chứng cho chất lượng chế tạo đạt chuẩn quốc tế của thương hiệu Joeun Valve.
Hướng dẫn chọn mua van bướm Joeun tay gạt phù hợp
Để lựa chọn đúng van bướm Joeun tay gạt cho hệ thống của mình, quý khách cần xem xét các yếu tố quan trọng sau:
- Kích cỡ đường ống (DN): Xác định chính xác đường kính trong của ống để chọn DN tương ứng từ DN50 đến DN150.
- Loại chất lỏng: Nếu là nước sạch hoặc nước thải, có thể chọn đĩa inox 304 với gioăng EPDM. Nếu có dầu hoặc hóa chất nhẹ, nên chọn gioăng NBR và đĩa inox 316.
- Nhiệt độ môi chất: EPDM làm việc tốt đến 80°C, NBR đến 90°C. Cần kiểm tra nhiệt độ thực tế để chọn loại gioăng phù hợp.
- Áp suất vận hành: Van tay gạt Joeun thường dùng cho áp suất lên đến PN10 hoặc JIS 10K. Nếu áp suất cao hơn, cần xem xét các dòng Flanged hoặc Lug.
- Vị trí lắp đặt: Với không gian hẹp, kết nối Wafer là tối ưu. Nếu cần tháo rời một phía đường ống, có thể tham khảo dòng Lug Type.
Câu hỏi thường gặp về van bướm Joeun tay gạt
Van bướm Joeun tay gạt có thể lắp cho đường ống đứng không?
Van bướm Joeun tay gạt có thể lắp trên đường ống đứng, tuy nhiên cần đảm bảo vị trí tay gạt ở phía trên và thao tác thuận tiện cho người vận hành. Việc lắp trên ống đứng yêu cầu kỹ thuật viên có kinh nghiệm để đảm bảo đĩa van đóng kín đều và trục van không bị lệch do trọng lực.
Nên chọn gioăng EPDM hay NBR cho van bướm Joeun tay gạt?
Gioăng EPDM phù hợp với nước, nước nóng đến 80°C và các dung dịch kiềm loãng. Gioăng NBR thích hợp với dầu mỏ, khí nén và các chất béo, kháng nhiệt tốt hơn một chút. Nếu môi chất là nước thường, EPDM là lựa chọn phổ biến và kinh tế.
Van bướm Joeun tay gạt có bảo hành bao lâu?
TBCNSG bảo hành van bướm Joeun tay gạt 12 tháng kể từ ngày giao hàng cho các lỗi do nhà sản xuất. Khách hàng cần cung cấp hóa đơn mua hàng và sản phẩm còn nguyên niêm phong, chưa qua sửa chữa để được hỗ trợ bảo hành.
Van bướm Joeun tay gạt có thể thay đổi góc đóng mở không?
Van bướm Joeun tay gạt thường chỉ đóng mở ở hai vị trí 0° (đóng) và 90° (mở hoàn toàn). Không nên điều chỉnh van ở các vị trí trung gian (ví dụ 45°) vì có thể gây mài mòn gioăng và rung động ảnh hưởng đến tuổi thọ van.
Có thể thay tay gạt của van bướm Joeun bằng đầu điện hoặc khí nén không?
Dòng van bướm Joeun tay gạt có kết cấu trục van và mặt bích kết nối tiêu chuẩn, nhưng để thay thế bằng đầu điện hoặc khí nén cần bộ chuyển đổi và khung giá đỡ phù hợp. TBCNSG khuyến nghị khách hàng nên chọn mua trực tiếp các model đã được tích hợp sẵn đầu khí nén hoặc điện để đảm bảo đồng bộ và an toàn.
Van bướm Joeun tay gạt khác gì so với van bướm giá rẻ Trung Quốc?
Van bướm Joeun Hàn Quốc được sản xuất theo tiêu chuẩn quốc tế JIS, ANSI với vật liệu đạt chứng nhận, độ dày thân van và độ gia công đĩa chính xác hơn. Trong khi các dòng van Trung Quốc giá rẻ thường có dung sai kỹ thuật lớn, chất lượng gioăng kém hơn, dẫn đến rò rỉ và tuổi thọ ngắn hơn. Joeun là thương hiệu trung cấp, đảm bảo cân bằng giữa chất lượng và chi phí.
Cam kết của TBCNSG khi cung cấp van bướm Joeun tay gạt
- Cam kết sản phẩm van bướm Joeun tay gạt chính hãng 100%, xuất xứ Hàn Quốc, đầy đủ chứng từ CO/CQ.
- Báo giá van bướm Joeun tay gạt cạnh tranh, chiết khấu hấp dẫn cho đơn hàng số lượng lớn và dự án.
- Hàng luôn có sẵn tại kho với đa dạng kích cỡ DN50 - DN150, sẵn sàng giao ngay.
- Đội ngũ kỹ thuật giàu kinh nghiệm hỗ trợ tư vấn chọn model phù hợp với hệ thống thực tế.
- Giao hàng nhanh chóng trên toàn quốc, đóng gói cẩn thận chống va đập trong vận chuyển.
- Hỗ trợ kỹ thuật lắp đặt, vận hành và xử lý sự cố trong suốt quá trình sử dụng.
- Bảo hành 12 tháng và cung cấp phụ kiện chính hãng thay thế khi cần.
- Uy tín và trách nhiệm từ Công Ty CP ĐT XNK Thiết Bị Công Nghiệp Sài Gòn, đơn vị chuyên cung cấp thiết bị công nghiệp uy tín trên thị trường.
Liên hệ tư vấn và đặt mua van bướm Joeun tay gạt
Quý khách có nhu cầu mua van bướm Joeun tay gạt hoặc cần tư vấn kỹ thuật chi tiết, vui lòng liên hệ ngay với TBCNSG để được hỗ trợ nhanh nhất. Đội ngũ chuyên viên của chúng tôi sẵn sàng trả lời mọi thắc mắc và báo giá trong vòng 30 phút.
