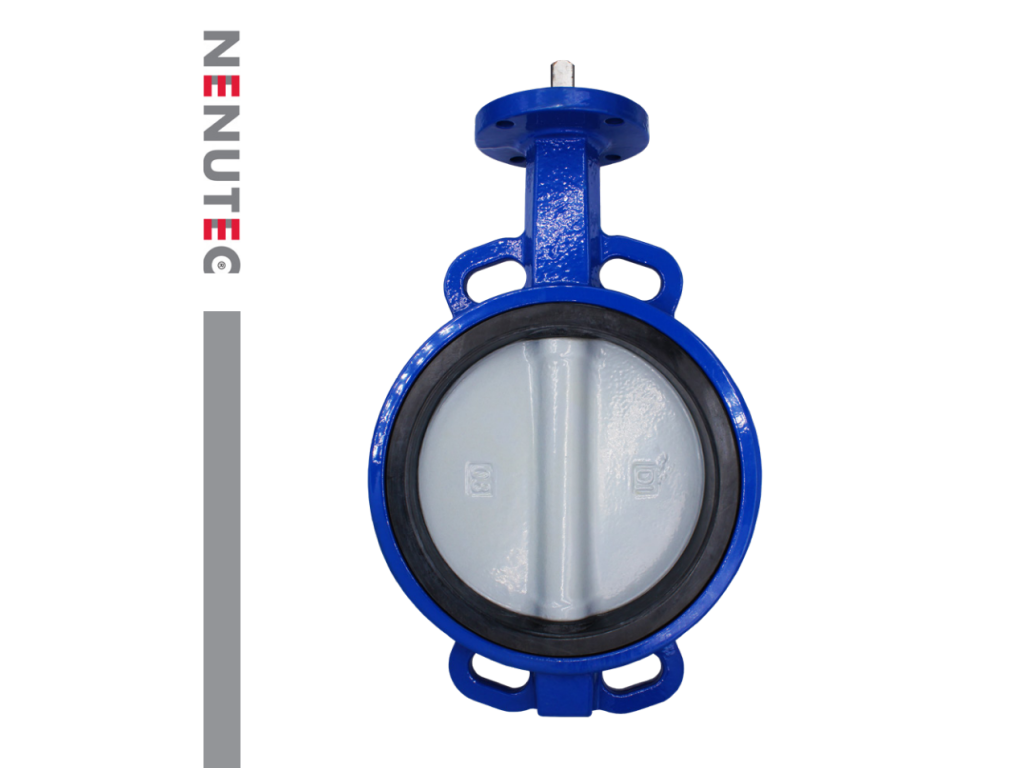

Van bướm Nenutec NVBF Series

Van bướm Nenutec NVBF Series (Wafer) là dòng sản phẩm van công nghiệp chất lượng cao, được thiết kế để đáp ứng những yêu cầu khắt khe nhất của thị trường hiện nay. Với sự kết hợp giữa nhiều năm kinh nghiệm thực tế tại hiện trường cùng quá trình nghiên cứu và phát triển chuyên sâu, NENUTEC đã mang đến dòng van NVBF với nhiều tính năng độc đáo mà các dòng van trước đây chưa có.

Sản phẩm có dải kích thước rộng từ 2" đến 24" (tương đương DN50 đến DN600), phù hợp cho cả ứng dụng đóng/mở (on-off service) với chất lỏng và khí. Điểm nổi bật của dòng van này là tuổi thọ vận hành dài hơn, độ tin cậy cao, khả năng thay thế phụ tùng dễ dàng và tính lắp lẫn linh hoạt giữa các bộ phận cấu thành.

Giới thiệu chi tiết sản phẩm NENUTEC NVBF Series

Dòng van bướm NVBF Series (Wafer) của NENUTEC đại diện cho thế hệ van bướm tiên tiến, tối ưu hóa cả về hiệu suất lẫn tính tiện dụng trong lắp đặt. Thân van được thiết kế dạng đúc nguyên khối (one piece body) với lớp phủ polyester giúp tăng cường khả năng chống ăn mòn trong các môi trường làm việc khác nhau.

Một trong những cải tiến quan trọng của NVBF là thiết kế cổ van kéo dài, giúp việc bọc cách nhiệt cho đường ống trở nên thuận tiện và dễ dàng hơn. Van được thiết kế để lắp đặt giữa các mặt bích theo nhiều tiêu chuẩn quốc tế khác nhau như ANSI Class 125/150, DN2501, AS2129, BS4504 và JISB2210 10K nhờ các lỗ định vị mặt bích tích hợp trên thân.

Đặc điểm thiết kế vượt trội

• Trục van (Stem): Sử dụng thiết kế trục đôi chữ D (double-D split stem) với độ bền cao, tạo ra sự dung sai chặt chẽ và truyền động trực tiếp mà không cần dùng đến vít đĩa hay chốt. Thiết kế này loại bỏ hoàn toàn khả năng các bộ phận của trục tiếp xúc với dòng lưu chất, từ đó ngăn ngừa các lỗi do rung động, ăn mòn và rò rỉ tại kết nối trục/đĩa.

• Đĩa van (Disc): Đĩa van được gia công chính xác và đánh bóng bằng tay (spherically machined and hand polished) để đảm bảo khả năng đóng kín tuyệt đối (bubble-tight shut off), giảm thiểu mô-men xoắn vận hành và kéo dài tuổi thọ cho đệm van.

• Đệm van (Seat): Thiết kế dạng "lưỡi và rãnh" (tongue and groove) độc đáo giúp giữ đệm van cố định chắc chắn vào thân van. Điều này cung cấp sự cách ly hoàn toàn giữa dòng lưu chất và thân van, đồng thời giúp việc thay thế đệm tại hiện trường trở nên nhanh chóng và đơn giản.

Thông số kỹ thuật chi tiết

Bảng vật liệu cấu tạo

Giới hạn vận hành

• Giới hạn vận tốc dòng chảy (Velocity Limit):

  • Chất lỏng: $9~m/s$ ($30~ft/sec$).

  • Chất khí: $54~m/s$.

• Dải nhiệt độ của đệm EPDM: $-40^{\circ}C$ đến $120^{\circ}C$.

• Áp suất làm việc (Bi-direction pressure ratings):

  • Kích thước 50 mm - 300 mm ($2^{\prime\prime} - 12^{\prime\prime}$): 16 Bar.

  • Kích thước 350 mm - 600 mm ($14^{\prime\prime} - 24^{\prime\prime}$): 10 Bar.

• Tiêu chuẩn thử nghiệm: Thử nghiệm hai chiều đạt 110% định mức áp suất tối đa.

Bảng trọng lượng van (Weight)

Ưu điểm nổi bật của van bướm Nenutec NVBF

1. Khả năng tương thích thiết bị điều khiển: Mặt bích trên được thiết kế theo tiêu chuẩn ISO5211, cho phép lắp đặt trực tiếp các loại tay gạt NENUTEC, hộp số (gear operators) hoặc các bộ truyền động điện và khí nén mà không cần bộ chuyển đổi phức tạp.

2. Lắp đặt không cần gioăng mặt bích: Đệm van được đúc tích hợp vòng đệm chữ O (molded O-ring), giúp loại bỏ nhu cầu sử dụng thêm gioăng mặt bích (flange gaskets) khi lắp đặt với các loại mặt bích dạng slip-on hoặc weld-neck.

3. Hệ thống bít kín trục tự điều chỉnh: Van được trang bị phớt trục tự điều chỉnh (self-adjusting stem seal) giúp ngăn chặn các tạp chất bên ngoài xâm nhập vào hốc trục và ngăn lưu chất tiếp xúc với trục và thân van.

4. Bạc lót chịu tải nặng: Các bạc lót (bushing) không ăn mòn, chịu tải nặng có tác dụng hỗ trợ trục và hấp thụ các lực đẩy ngang, từ đó làm giảm mô-men xoắn và tăng tuổi thọ cho van.

5. An toàn tuyệt đối: Trục van được giữ cố định bởi cụm hai vòng giữ (retaining rings) và vòng đệm, ngăn chặn việc trục bị đẩy ra ngoài ngoài ý muốn trong quá trình vận hành.

Giá trị hệ số lưu lượng (Cv Values)

Hệ số Cv cho biết lưu lượng nước tính bằng gallon/phút đi qua van ở độ sụt áp 1 psi. Dưới đây là giá trị Cv tại các góc mở đĩa van khác nhau:

(Lưu ý: Bảng trên chỉ trích dẫn một số kích thước tiêu biểu, chi tiết vui lòng xem trong tài liệu kỹ thuật đầy đủ).

Ứng dụng thực tế

Van bướm Nenutec NVBF Series được ứng dụng rộng rãi trong nhiều hệ thống đường ống công nghiệp nhờ thiết kế linh hoạt và độ bền cao:

• Hệ thống cấp thoát nước và xử lý nước thải.

• Hệ thống điều hòa không khí (HVAC) và phòng cháy chữa cháy.

• Các đường ống dẫn khí và lưu chất có vận tốc lên đến $54~m/s$ (khí) và $9~m/s$ (lỏng).

• Ứng dụng trong các môi trường yêu cầu khả năng chống ăn mòn nhờ lớp phủ polyester và đĩa phủ Nylon.

Lưu ý khi lắp đặt và vận hành

• Van được thiết kế để có thể đóng kín hai chiều (bi-directional), nên có thể lắp đặt theo cả hai hướng dòng chảy.

• Các lỗ định vị trên thân van (flange locating holes) giúp việc căn chỉnh van chính xác và nhanh chóng trong quá trình lắp đặt.

• Sản phẩm không yêu cầu điều chỉnh tại hiện trường để duy trì hiệu suất vận hành tối ưu.

• NENUTEC khuyến cáo không sử dụng sai mục đích hoặc áp dụng sai kỹ thuật để tránh các hư hại không đáng có.

Kết luận

Với thiết kế đột phá, vật liệu cấu tạo cao cấp và khả năng vận hành tin cậy, van bướm NENUTEC NVBF Series (Wafer) là sự lựa chọn hàng đầu cho các giải pháp điều khiển lưu chất hiện đại. Sản phẩm không chỉ đảm bảo hiệu suất đóng kín tuyệt đối mà còn giúp doanh nghiệp tối ưu hóa chi phí bảo trì nhờ thiết kế dễ thay thế linh kiện.

Bạn đang tìm kiếm giải pháp van bướm cho công trình của mình?

Hãy liên hệ với chúng tôi để nhận báo giá chi tiết và tư vấn kỹ thuật chuyên sâu về dòng sản phẩm NENUTEC NVBF ngay hôm nay
