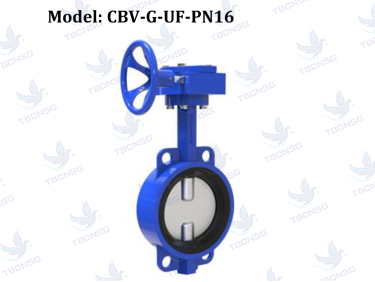

Van bướm Arita gang điều khiển hộp số wafer PN16

Giới thiệu tổng quan

Van bướm gang điều khiển bằng hộp số loại wafer PN16, model CBV-G-UF-PN16 của Arita là một thiết bị đóng mở lưu chất dạng quay, được thiết kế để lắp đặt giữa hai mặt bích của đường ống. Nguyên lý hoạt động dựa trên việc xoay một đĩa van (cánh bướm) đặt trong lòng van để điều tiết hoặc ngắt dòng chảy. Tên gọi tiếng Anh đầy đủ là Wafer Butterfly Valve with Gear Operator. Chức năng chính là kiểm soát lưu lượng chất lỏng, đặc biệt trong các hệ thống cấp nước và xử lý nước. Cấu tạo dạng wafer giúp tối ưu hóa không gian lắp đặt và giảm thiểu trọng lượng.

Thông số kỹ thuật chi tiết

Ưu điểm & Nhược điểm kỹ thuật

Ưu điểm:

• Vật liệu đa dạng: Thân van gang dẻo cho độ bền cơ học cao, đĩa van và trục bằng thép không gỉ (SS420, CF8/CF8M, SS316) đảm bảo chống ăn mòn tốt trong môi trường nước. Bạc và vòng đệm PTFE, EPDM/NBR cung cấp khả năng làm kín hiệu quả và chịu nhiệt độ lên đến 120°C.
• Cơ cấu điều khiển hộp số: Hộp số (Gear Operator) cho phép điều khiển van dễ dàng, giảm thiểu lực tác động, đặc biệt hữu ích với các van có kích thước lớn hoặc áp suất cao, đảm bảo thao tác đóng/mở chính xác và nhẹ nhàng.
• Thiết kế Wafer: Cấu tạo wafer giúp giảm kích thước tổng thể và trọng lượng, dễ dàng lắp đặt giữa các mặt bích mà không cần thêm phụ kiện, tiết kiệm không gian.
• Tiêu chuẩn quốc tế: Tuân thủ các tiêu chuẩn thiết kế (BS 5155), kiểm tra (ISO 5208) và có khả năng lắp đặt với nhiều loại mặt bích (DIN, BS, JIS, ANSI), tăng tính tương thích và linh hoạt.
• Khả năng chịu áp lực: Áp suất làm việc PN16 (1.6 MPa) cùng với áp suất thử nghiệm thân van và độ kín cao cho thấy độ tin cậy của sản phẩm.

Nhược điểm:

• Vật liệu đĩa van: Mặc dù là thép không gỉ, nhưng CF8/CF8M có thể không phù hợp với các môi trường hóa chất quá khắc nghiệt hoặc có hàm lượng muối cao trong thời gian dài.
• Hộp số không có chỉ báo vị trí rõ ràng: Một số hộp số cơ bản có thể không có chỉ báo vị trí mở/đóng chi tiết, gây khó khăn trong việc xác định trạng thái van một cách trực quan, mặc dù có thể khắc phục bằng cách kết hợp với bộ chỉ thị vị trí.
• Giới hạn nhiệt độ: Nhiệt độ làm việc tối đa 120°C hạn chế ứng dụng trong các hệ thống có nhiệt độ cao hơn.

Vấn đề kỹ thuật thường gặp và cách giải quyết:

• Rò rỉ tại trục hoặc đĩa van: Nguyên nhân có thể do vòng đệm PTFE hoặc EPDM bị mòn, hỏng hoặc lắp đặt sai. Cách giải quyết là kiểm tra và thay thế các vòng đệm, đảm bảo trục quay trơn tru, không bị kẹt.
• Khó khăn khi vận hành hộp số: Có thể do kẹt cơ khí bên trong hộp số hoặc trục van bị ăn mòn/bám bẩn. Cần kiểm tra định kỳ, bôi trơn các bộ phận chuyển động và vệ sinh trục van.
• Hỏng gioăng làm kín (Liner): Do vật liệu không phù hợp với môi trường hoặc nhiệt độ, hoặc do tác động cơ học. Lựa chọn vật liệu gioăng phù hợp với điều kiện vận hành là yếu tố then chốt.

Ứng dụng thực tế

Van bướm Arita CBV-G-UF-PN16 được ứng dụng rộng rãi trong các ngành công nghiệp và hệ thống sau:

• Hệ thống cấp thoát nước: Điều tiết và ngắt dòng chảy trong các nhà máy xử lý nước sạch, trạm bơm, hệ thống phân phối nước sinh hoạt và công nghiệp.
• Hệ thống làm mát công nghiệp: Kiểm soát lưu lượng nước trong các hệ thống tuần hoàn, giải nhiệt.
• Nhà máy nhiệt điện: Ứng dụng trong các đường ống dẫn nước làm mát, nước tuần hoàn.
• Ngành công nghiệp thực phẩm & đồ uống: Trong các hệ thống vận chuyển nước, nguyên liệu lỏng (yêu cầu vật liệu phù hợp với tiêu chuẩn vệ sinh).
• Hệ thống PCCC: Kiểm soát dòng chảy nước trong các hệ thống phòng cháy chữa cháy.
• Các ứng dụng chung: Nơi yêu cầu van đóng mở tin cậy với môi trường nước, áp suất PN16 và nhiệt độ dưới 120°C.

Hướng dẫn lắp đặt & vận hành

Lắp đặt:

1. Kiểm tra: Đảm bảo van và đường ống sạch sẽ, không có dị vật. Kiểm tra chủng loại vật liệu gioăng có phù hợp với môi trường làm việc không.
2. Định vị: Đặt van vào giữa hai mặt bích của đường ống, đảm bảo các lỗ bu lông thẳng hàng.
3. Siết bu lông: Sử dụng các bu lông và đai ốc theo tiêu chuẩn phù hợp với mặt bích. Siết bu lông theo trình tự chéo (ngôi sao) để đảm bảo lực ép đều lên gioăng, tránh làm biến dạng van. Tuân thủ mô-men xoắn siết khuyến cáo.
4. Kiểm tra độ kín: Sau khi lắp đặt, mở van từ từ và kiểm tra các điểm tiếp xúc giữa van và mặt bích, cũng như trục van, xem có dấu hiệu rò rỉ không.

Vận hành:

1. Mở van: Xoay tay quay của hộp số theo chiều ngược kim đồng hồ. Van sẽ mở dần cho đến khi đĩa van song song với dòng chảy.
2. Đóng van: Xoay tay quay của hộp số theo chiều kim đồng hồ. Van sẽ đóng dần cho đến khi đĩa van vuông góc với dòng chảy.
3. Điều tiết lưu lượng: Vị trí trung gian của đĩa van cho phép điều tiết lưu lượng. Tuy nhiên, van bướm không được khuyến cáo sử dụng cho việc điều chỉnh lưu lượng liên tục ở các vị trí gần đóng hoàn toàn vì có thể gây ăn mòn đĩa van và gioăng.
4. Lưu ý: Luôn đảm bảo van ở trạng thái đóng hoàn toàn hoặc mở hoàn toàn khi không sử dụng cho mục đích điều tiết.

Bảo trì & xử lý sự cố

Bảo dưỡng định kỳ

Kiểm tra ngoại quan: Định kỳ kiểm tra thân van, trục, hộp số xem có dấu hiệu ăn mòn, nứt vỡ hay hư hỏng không. Bôi trơn: Bôi trơn các bộ phận chuyển động của hộp số theo khuyến cáo của nhà sản xuất (thường là 6 tháng - 1 năm tùy điều kiện vận hành). Kiểm tra độ kín: Thực hiện kiểm tra rò rỉ tại các vị trí gioăng, trục định kỳ, đặc biệt sau các lần bảo trì lớn. Vệ sinh: Nếu van hoạt động trong môi trường có nhiều cặn bẩn, cần vệ sinh bên ngoài và kiểm tra bên trong (khi có thể) để loại bỏ vật liệu bám dính.

Xử lý sự cố thường gặp

Van khó đóng/mở: Nguyên nhân: Kẹt trục, vật liệu lạ bám vào đĩa van, hỏng gioăng làm kín. Giải pháp: Kiểm tra trục có bị ăn mòn hay cong vênh không. Mở van ra kiểm tra và làm sạch đĩa van, gioăng. Bôi trơn lại trục và các bộ phận chuyển động.

Rò rỉ tại trục van: Nguyên nhân: Hỏng vòng đệm trục (O-ring), lỏng bộ phận giữ trục. Giải pháp: Thay thế vòng đệm trục bị hỏng. Kiểm tra và siết chặt các bộ phận liên quan.

Rò rỉ tại mặt bích hoặc xung quanh đĩa van: Nguyên nhân: Gioăng làm kín (Liner) bị rách, mòn, chai cứng hoặc lắp đặt sai. Bu lông siết không đều. Giải pháp: Thay thế gioăng làm kín. Kiểm tra lại quy trình siết bu lông, đảm bảo lực siết đều và đúng mô-men xoắn.

Phân tích so sánh kỹ thuật: Van bướm Arita gang wafer vs. Van bướm gang đúc tay gạt

So với van bướm gang đúc điều khiển bằng tay gạt (thường dùng cho DN nhỏ), van bướm Arita gang wafer điều khiển bằng hộp số (CBV-G-UF-PN16) có những điểm khác biệt kỹ thuật rõ rệt:

• Cơ cấu điều khiển: Tay gạt phù hợp với van nhỏ, thao tác nhanh nhưng lực điều khiển lớn, độ chính xác không cao, dễ gây hư hỏng nếu dùng lực quá mạnh. Hộp số cho phép điều khiển nhẹ nhàng, chính xác, phù hợp với mọi kích thước DN, đặc biệt là DN lớn, và có khả năng tích hợp bộ truyền động điện/khí nén.
• Chỉ thị vị trí: Tay gạt thường có vạch chia vị trí tương đối, còn hộp số có thể có chỉ thị chính xác hơn hoặc yêu cầu lắp thêm bộ chỉ thị.
• Áp suất và nhiệt độ: Van điều khiển hộp số thường được thiết kế cho áp suất và nhiệt độ cao hơn so với các loại tay gạt thông thường, cho phép ứng dụng đa dạng hơn.
• Lắp đặt: Cả hai đều có thể là dạng wafer hoặc lug, nhưng van điều khiển hộp số với PN16 thường có thiết kế chắc chắn hơn để chịu áp lực và mô-men xoắn điều khiển.
• Ứng dụng: Van tay gạt chủ yếu cho các ứng dụng đơn giản, ít yêu cầu độ chính xác. Van điều khiển hộp số phù hợp với các hệ thống công nghiệp yêu cầu sự tin cậy, khả năng điều khiển chính xác và vận hành bền bỉ.

Van Arita CBV-G-UF-PN16 vượt trội hơn ở khả năng điều khiển chính xác, độ bền trong môi trường áp lực cao và sự linh hoạt trong việc tích hợp các hệ thống tự động hóa so với van bướm tay gạt truyền thống.
