Van bướm tay gạt Tozen BFV-WB là dòng van bướm công nghiệp được sản xuất bởi Tozen Industrial Co., Ltd (Nhật Bản) - thương hiệu nổi tiếng trong lĩnh vực van và phụ kiện đường ống cho các hệ thống M&E, HVAC và PCCC. Model BFV-WB được viết tắt từ Butterfly Valve - Wafer Type Body - Disc Inox - Lever Operated, tức là van bướm kiểu kẹp Wafer, đĩa van bằng inox và điều khiển bằng tay gạt.
Thiết kế kiểu Wafer giúp van có kết cấu mỏng, nhẹ, tiết kiệm không gian lắp đặt giữa hai mặt bích đường ống. Đây là lựa chọn phổ biến của các kỹ sư M&E, nhà thầu cơ điện và chuyên viên thu mua công nghiệp khi cần một giải pháp van bướm bền bỉ, chịu áp lực tốt và có sẵn tem nhãn CO/CQ chính hãng.

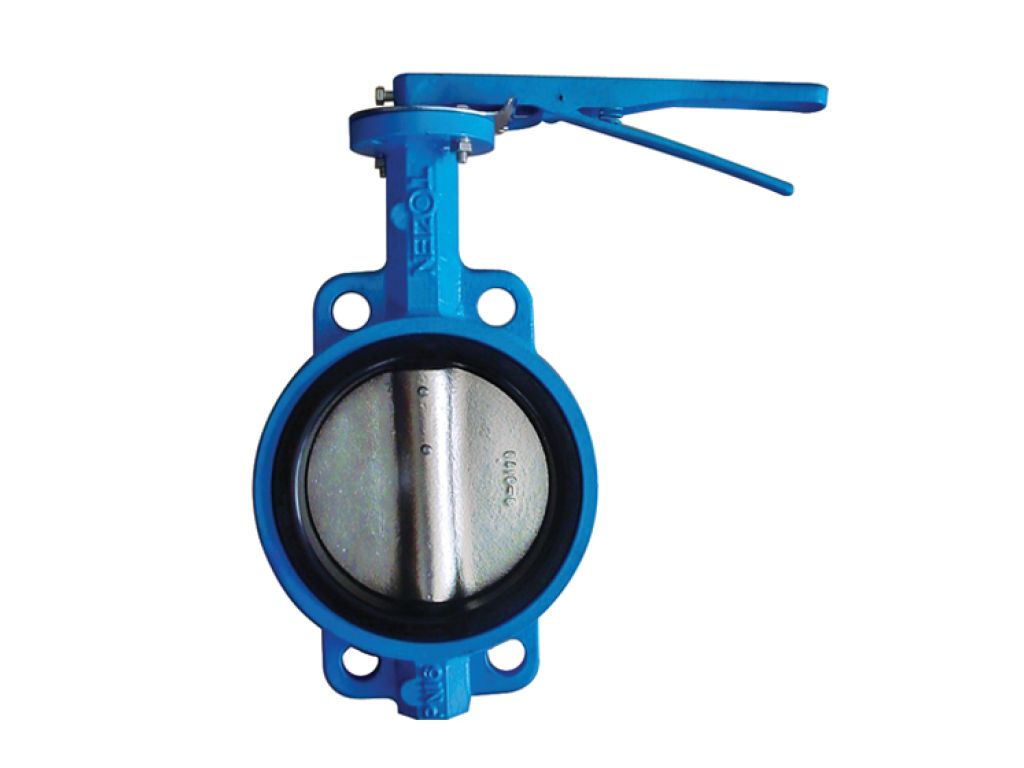

Hình ảnh thực tế: Van bướm tay gạt Tozen BFV-WB đĩa inox với tay gạt đỏ/đen đặc trưng, thân van đúc nổi logo TOZEN.
Dưới đây là bảng tổng hợp thông số kỹ thuật tiêu chuẩn của van bướm tay gạt Tozen BFV-WB do nhà sản xuất công bố, giúp kỹ sư M&E đối chiếu với bản vẽ thiết kế trước khi đưa vào dự án.
| Thông số | Giá trị tiêu chuẩn |
|---|---|
| Model | BFV-WB (Butterfly Valve - Wafer Type - Disc Inox - Lever) |
| Kích cỡ (Size) | DN50 (2") - DN300 (12") cho dạng tay gạt |
| Áp suất làm việc | PN10 / PN16 (10 bar / 16 bar) |
| Nhiệt độ làm việc | -20°C đến 110°C (gioăng EPDM); -10°C đến 80°C (gioăng NBR) |
| Tiêu chuẩn thiết kế | ISO 5752 / BS EN 593 |
| Tiêu chuẩn kết nối mặt bích | Đa tiêu chuẩn: JIS 10K, BS4504 PN10/PN16, ANSI 150 |
| Mặt bích gắn bộ truyền động | ISO 5211 - dễ nâng cấp sang tay quay hoặc đầu điện/khí nén |
| Vật liệu thân van | Gang đúc GG25 / Ductile Iron phủ sơn Epoxy |
| Vật liệu đĩa van | Inox 304 (SUS304) hoặc Inox 316 (SUS316) |
| Vật liệu gioăng | EPDM hoặc NBR |
| Kiểu kết nối | Wafer (kẹp giữa hai mặt bích) |
| Xuất xứ | Nhật Bản (Tozen Industrial Co., Ltd) |
Với dải kích thước DN50 - DN300 và áp suất PN16, model BFV-WB đáp ứng hầu hết yêu cầu của các hệ thống đường ống công nghiệp và dân dụng quy mô lớn. Đặc biệt, mặt bích chuẩn ISO 5211 cho phép tháo tay gạt để lắp đầu điều khiển điện hoặc khí nén mà không cần chế thêm gá trung gian.
Tải Catalog PDF & File CAD Van Bướm Tozen BFV-WB: Quý khách cần tài liệu kỹ thuật phục vụ thiết kế? Vui lòng liên hệ Hotline kỹ thuật để nhận file nhanh chóng.
Van bướm tay gạt Tozen BFV-WB được cấu thành từ các bộ phận chính sau, mỗi bộ phận đều được chế tạo từ vật liệu phù hợp với môi trường làm việc khắc nghiệt:
Sơ đồ bóc tách cấu tạo: Hình ảnh minh họa chi tiết từng bộ phận của van bướm Tozen BFV-WB, giúp người dùng dễ dàng nhận diện khi bảo trì hoặc thay thế phụ tùng.
Là dòng van bướm được các kỹ sư M&E ưu tiên lựa chọn cho công trình lớn, Tozen BFV-WB sở hữu nhiều ưu điểm kỹ thuật vượt trội:
Nhờ khả năng chịu áp PN16, nhiệt độ lên đến 110°C và vật liệu đĩa inox chống ăn mòn, van bướm tay gạt Tozen BFV-WB được ứng dụng rộng rãi trong nhiều hệ thống:
Bảng kích thước dưới đây giúp kỹ sư M&E tra cứu nhanh các thông số A, B, L, H phục vụ công tác thiết kế bản vẽ CAD/BIM và bố trí đường ống:
| Size (DN) | Kích thước mặt bích (mm) | Chiều dài L (mm) | Chiều cao H (mm) | Đường kính ngoài đĩa (mm) |
|---|---|---|---|---|
| DN50 | 2" | 43 | 80 | 52 |
| DN65 | 2.5" | 46 | 95 | 68 |
| DN80 | 3" | 46 | 105 | 78 |
| DN100 | 4" | 52 | 120 | 98 |
| DN125 | 5" | 56 | 135 | 124 |
| DN150 | 6" | 56 | 155 | 148 |
| DN200 | 8" | 60 | 190 | 198 |
| DN250 | 10" | 68 | 220 | 248 |
| DN300 | 12" | 78 | 260 | 298 |
Lưu ý: Thông số kích thước có thể thay đổi nhẹ tùy theo lô sản xuất và tiêu chuẩn mặt bích đi kèm. Quý khách vui lòng liên hệ bộ phận kỹ thuật để nhận bản vẽ CAD chính xác nhất.
Để đảm bảo van hoạt động bền bỉ và không bị rò rỉ, cần tuân thủ đúng quy trình lắp đặt kẹp Wafer:
Bạn đang làm dự án M&E cần khối lượng lớn van Tozen BFV-WB DN50 - DN300? Nhận báo giá chiết khấu dự án tốt nhất ngay hôm nay.
Trên thị trường hiện nay có không ít sản phẩm nhái thương hiệu Tozen. Để đảm bảo mua đúng hàng chính hãng, quý khách cần kiểm tra các dấu hiệu sau:
Quý khách nên yêu cầu nhà cung cấp xuất trình đầy đủ CO/CQ trước khi nhận hàng để tránh mua phải sản phẩm không chính hãng.
Giá van bướm tay gạt Tozen BFV-WB phụ thuộc vào các yếu tố sau:
Công Ty Cổ Phần Đầu Tư Xuất Nhập Khẩu Thiết Bị Công Nghiệp Sài Gòn tự hào là đơn vị phân phối chính hãng van bướm Tozen BFV-WB tại Việt Nam, cam kết:
Địa chỉ: Số 25, Đường Số 1, Khu đô thị trung tâm hành chính Dĩ An, Khu phố Nhị Đồng 2, Phường Dĩ An, Thành phố Hồ Chí Minh
Điện thoại: 09 1800 6799
Email: [email protected]
Gọi ngay 09 1800 6799 để được tư vấn và nhận báo giá van bướm Tozen BFV-WB chính hãng.
Có thể dùng nếu chọn đĩa van Inox 316 và gioăng PTFE/Viton tùy theo nồng độ hóa chất cụ thể. Với môi trường hóa chất mạnh, nên tham khảo ý kiến kỹ thuật trước khi lựa chọn.
BFV-WB là kiểu kẹp Wafer (kẹp giữa hai mặt bích), trong khi BFV-LB là kiểu Lug type (bắt bulong ren trực tiếp vào thân van). Kiểu Wafer nhỏ gọn hơn, kiểu Lug cho phép tháo đường ống một bên mà không cần tháo van.
Hoàn toàn được. Nhờ mặt bích chuẩn ISO 5211 tích hợp sẵn trên cổ van, chỉ cần tháo tay gạt và lắp tay quay hộp số hoặc đầu điều khiển điện/khí nén mà không cần chế thêm gá trung gian.
Van bướm Tozen BFV-WB được sản xuất bởi Tozen Industrial Co., Ltd tại Nhật Bản, có đầy đủ giấy chứng nhận xuất xứ CO và chất lượng CQ.
Giá van phụ thuộc vào kích thước DN, vật liệu đĩa Inox 304 hay 316 và loại gioăng EPDM/NBR. Quý khách vui lòng liên hệ Hotline 09 1800 6799 để nhận báo giá chi tiết theo khối lượng dự án.
Van bướm Tozen BFV-WB tương thích đa tiêu chuẩn mặt bích: JIS 10K, BS4504 PN10/PN16, ANSI 150. Chiều dài mặt bích L từ 43mm (DN50) đến 78mm (DN300). Quý khách có thể tham khảo bảng tra kích thước chi tiết ở mục 6.1.
Cam kết cung cấp Van Tozen chính hãng 100%, đầy đủ CO/CQ, kho sẵn hàng số lượng lớn. Gọi ngay 09 1800 6799 để được tư vấn và giao hàng tận công trình.
