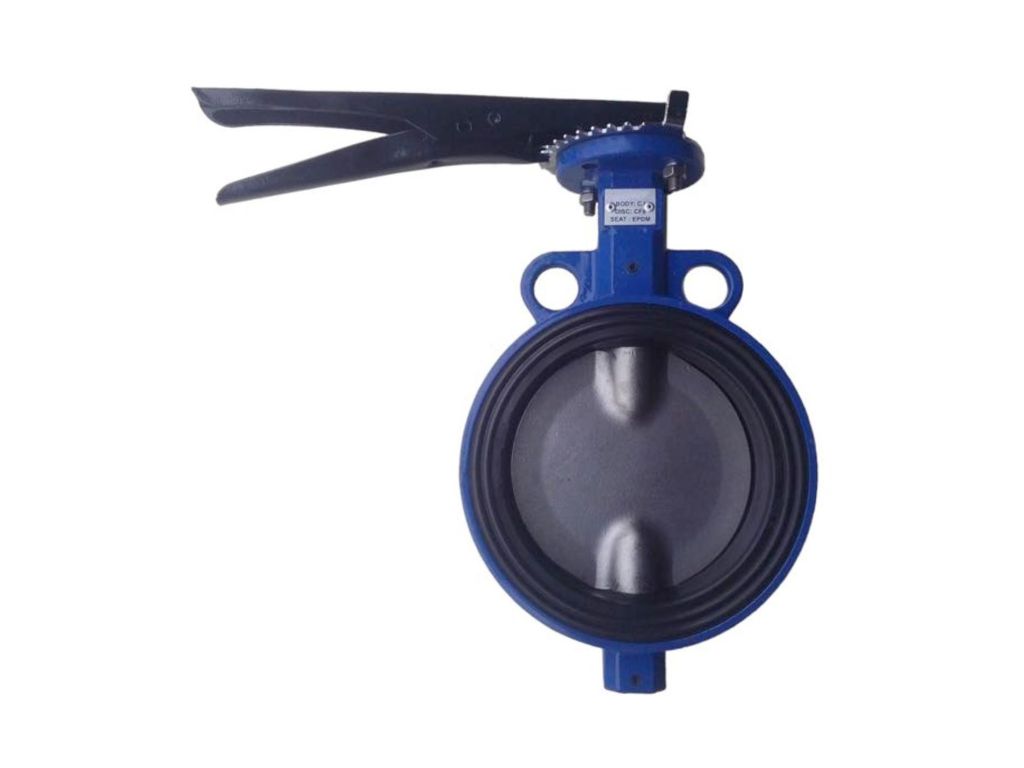

Van bướm Rinco tay gạt

Thông tin sản phẩm

Van bướm Rinco tay gạt (Rinco lever butterfly valve) là một thiết bị quan trọng trong nhiều hệ thống công nghiệp, đặc biệt là trong các ngành xử lý nước, dầu khí và hóa chất. Được sản xuất bởi thương hiệu Rinco, một nhà sản xuất uy tín với nhiều năm kinh nghiệm trong lĩnh vực van công nghiệp, van bướm tay gạt Rinco nổi tiếng với độ bền cao, khả năng vận hành dễ dàng và hiệu quả, cũng như sự đa dạng về kích cỡ và vật liệu để phù hợp với nhiều ứng dụng khác nhau. Bài viết này sẽ cung cấp một cái nhìn tổng quan về van bướm Rinco tay gạt, bao gồm các đặc điểm kỹ thuật, ứng dụng, ưu điểm và cách lựa chọn van phù hợp cho nhu cầu của bạn.

Giới Thiệu Chung về Van Bướm Rinco Tay Gạt

Van bướm (Butterfly valve) là một loại van điều tiết dòng chảy sử dụng một đĩa kim loại (đĩa van) xoay quanh một trục. Khi đĩa van nằm song song với dòng chảy, van mở hoàn toàn, cho phép dòng chảy đi qua một cách tự do. Khi đĩa van xoay vuông góc với dòng chảy, van đóng hoàn toàn, ngăn chặn dòng chảy. Van bướm được sử dụng rộng rãi trong nhiều ứng dụng công nghiệp do thiết kế đơn giản, kích thước nhỏ gọn, trọng lượng nhẹ và khả năng vận hành nhanh chóng. Van bướm tay gạt là loại van bướm được điều khiển bằng một tay gạt, cho phép người vận hành dễ dàng mở và đóng van một cách thủ công. Tay gạt thường được gắn với một cơ cấu khóa để giữ van ở vị trí mở hoặc đóng mong muốn.

Van bướm Rinco tay gạt là một sản phẩm chất lượng cao, được sản xuất theo các tiêu chuẩn quốc tế nghiêm ngặt. Rinco sử dụng các vật liệu cao cấp như thép không gỉ (stainless steel), gang (cast iron), và nhựa (plastic) để sản xuất van, đảm bảo độ bền và khả năng chống ăn mòn cao. Van bướm Rinco tay gạt có sẵn trong nhiều kích cỡ khác nhau, từ DN50 (2 inch) đến DN600 (24 inch) hoặc lớn hơn, đáp ứng nhu cầu đa dạng của khách hàng. Ngoài ra, Rinco cũng cung cấp các tùy chọn tùy chỉnh để đáp ứng các yêu cầu cụ thể của từng ứng dụng.

[thisImage]rinco butterfly valve applications[/thisImage]Common applications of Rinco butterfly valves include water treatment, oil and gas, and chemical processing.

Đặc Điểm Kỹ Thuật và Cấu Tạo của Van Bướm Rinco Tay Gạt

Để hiểu rõ hơn về van bướm Rinco tay gạt, chúng ta cần xem xét các đặc điểm kỹ thuật và cấu tạo của nó. Điều này giúp chúng ta đánh giá được khả năng hoạt động và độ bền của van trong các điều kiện khác nhau.

Đặc Điểm Kỹ Thuật

• Kích cỡ (Size): Van bướm Rinco tay gạt có sẵn trong nhiều kích cỡ khác nhau, từ DN50 (2 inch) đến DN600 (24 inch) hoặc lớn hơn. Kích cỡ van cần được lựa chọn phù hợp với kích thước đường ống và lưu lượng dòng chảy.
• Vật liệu (Material): Rinco sử dụng các vật liệu cao cấp để sản xuất van bướm tay gạt, bao gồm:
  • Thân van (Body): Gang (Cast iron), thép không gỉ (Stainless steel), thép carbon (Carbon steel).
  • Đĩa van (Disc): Thép không gỉ (Stainless steel), gang (Cast iron) phủ epoxy.
  • Gioăng (Seat): EPDM, PTFE, NBR. Gioăng có vai trò làm kín giữa đĩa van và thân van, ngăn chặn rò rỉ.
  • Trục (Stem): Thép không gỉ (Stainless steel).
• Áp suất làm việc (Working pressure): Áp suất làm việc của van bướm Rinco tay gạt thường nằm trong khoảng 10 bar (145 psi) đến 16 bar (232 psi), tùy thuộc vào kích cỡ và vật liệu van.
• Nhiệt độ làm việc (Working temperature): Nhiệt độ làm việc của van bướm Rinco tay gạt phụ thuộc vào vật liệu gioăng. Ví dụ, gioăng EPDM có thể chịu được nhiệt độ từ -20°C đến 120°C, trong khi gioăng PTFE có thể chịu được nhiệt độ từ -200°C đến 200°C.
• Kiểu kết nối (Connection type): Van bướm Rinco tay gạt thường có kiểu kết nối Wafer hoặc Lug.
  • Wafer: Van được kẹp giữa hai mặt bích (flange) của đường ống bằng bulong.
  • Lug: Van có các lỗ ren trên thân van để bắt bulong trực tiếp vào mặt bích.

Cấu Tạo

Van bướm Rinco tay gạt có cấu tạo đơn giản, bao gồm các thành phần chính sau:

• Thân van (Body): Là bộ phận bao bọc và bảo vệ các thành phần bên trong van. Thân van thường được làm bằng gang, thép không gỉ hoặc thép carbon.
• Đĩa van (Disc): Là bộ phận trực tiếp điều tiết dòng chảy. Đĩa van được gắn với trục và xoay quanh trục để mở hoặc đóng van.
• Trục (Stem): Là bộ phận kết nối đĩa van với tay gạt. Trục truyền chuyển động từ tay gạt đến đĩa van.
• Gioăng (Seat): Là bộ phận làm kín giữa đĩa van và thân van, ngăn chặn rò rỉ. Gioăng thường được làm bằng EPDM, PTFE hoặc NBR.
• Tay gạt (Lever): Là bộ phận dùng để điều khiển van. Tay gạt được gắn với trục và có thể di chuyển để mở hoặc đóng van.
• Cơ cấu khóa (Locking mechanism): Là bộ phận giữ van ở vị trí mở hoặc đóng mong muốn. Cơ cấu khóa thường bao gồm một chốt hoặc một bánh răng.

[thisImage]rinco butterfly valve construction[/thisImage]Diagram showing the internal components of a Rinco butterfly valve.

Ưu Điểm Nổi Bật của Van Bướm Rinco Tay Gạt

Van bướm Rinco tay gạt sở hữu nhiều ưu điểm vượt trội so với các loại van khác, khiến nó trở thành một lựa chọn phổ biến trong nhiều ứng dụng công nghiệp. Những ưu điểm này bao gồm:

• Thiết kế đơn giản và nhỏ gọn (Simple and compact design): Van bướm có thiết kế đơn giản, với ít bộ phận chuyển động hơn so với các loại van khác như van cổng (gate valve) hay van cầu (globe valve). Điều này giúp giảm chi phí bảo trì và sửa chữa. Kích thước nhỏ gọn của van bướm cũng giúp tiết kiệm không gian lắp đặt.
• Vận hành dễ dàng và nhanh chóng (Easy and quick operation): Van bướm tay gạt có thể được mở và đóng một cách dễ dàng và nhanh chóng bằng tay gạt. Điều này rất quan trọng trong các ứng dụng cần điều khiển dòng chảy một cách nhanh chóng.
• Độ bền cao (High durability): Van bướm Rinco tay gạt được sản xuất từ các vật liệu cao cấp, đảm bảo độ bền và khả năng chống ăn mòn cao. Van có thể hoạt động ổn định trong nhiều năm mà không cần bảo trì nhiều.
• Khả năng điều tiết dòng chảy tốt (Good flow control): Van bướm có thể được sử dụng để điều tiết dòng chảy một cách chính xác. Bằng cách điều chỉnh góc mở của đĩa van, người vận hành có thể kiểm soát lưu lượng dòng chảy theo yêu cầu.
• Chi phí hợp lý (Reasonable cost): So với các loại van khác có cùng chức năng, van bướm Rinco tay gạt có chi phí hợp lý hơn. Điều này giúp giảm chi phí đầu tư cho hệ thống công nghiệp.
• Đa dạng về kích cỡ và vật liệu (Variety of sizes and materials): Rinco cung cấp van bướm tay gạt với nhiều kích cỡ và vật liệu khác nhau, đáp ứng nhu cầu đa dạng của khách hàng. Khách hàng có thể lựa chọn van phù hợp với kích thước đường ống, loại chất lỏng và điều kiện làm việc cụ thể.

Ví dụ, trong một hệ thống xử lý nước thải, van bướm Rinco tay gạt có thể được sử dụng để điều khiển dòng chảy của nước thải vào các bể xử lý khác nhau. Với khả năng vận hành dễ dàng và nhanh chóng, van bướm giúp người vận hành dễ dàng điều chỉnh lưu lượng nước thải theo yêu cầu. Độ bền cao của van cũng đảm bảo rằng van có thể hoạt động ổn định trong môi trường khắc nghiệt của nhà máy xử lý nước thải.

Ứng Dụng Phổ Biến của Van Bướm Rinco Tay Gạt

Van bướm Rinco tay gạt được sử dụng rộng rãi trong nhiều ngành công nghiệp khác nhau, nhờ vào những ưu điểm vượt trội của nó. Dưới đây là một số ứng dụng phổ biến:

• Xử lý nước (Water treatment): Van bướm được sử dụng trong các nhà máy xử lý nước để điều khiển dòng chảy của nước sạch, nước thải và các hóa chất xử lý nước. Van bướm tay gạt giúp người vận hành dễ dàng điều chỉnh lưu lượng nước và hóa chất theo yêu cầu.
• Dầu khí (Oil and gas): Van bướm được sử dụng trong các nhà máy lọc dầu, các giàn khoan dầu khí và các hệ thống đường ống dẫn dầu khí để điều khiển dòng chảy của dầu thô, khí đốt và các sản phẩm dầu khí khác. Van bướm Rinco tay gạt có khả năng chịu được áp suất và nhiệt độ cao, đảm bảo an toàn và hiệu quả trong quá trình vận hành.
• Hóa chất (Chemical): Van bướm được sử dụng trong các nhà máy hóa chất để điều khiển dòng chảy của các hóa chất khác nhau. Van bướm Rinco tay gạt được làm từ các vật liệu chống ăn mòn như thép không gỉ và PTFE, đảm bảo độ bền và an toàn khi tiếp xúc với các hóa chất ăn mòn.
• Thực phẩm và đồ uống (Food and beverage): Van bướm được sử dụng trong các nhà máy sản xuất thực phẩm và đồ uống để điều khiển dòng chảy của các nguyên liệu, sản phẩm và chất tẩy rửa. Van bướm Rinco tay gạt được làm từ các vật liệu an toàn cho thực phẩm, đảm bảo vệ sinh và an toàn cho sản phẩm.
• HVAC (Heating, Ventilation, and Air Conditioning): Van bướm được sử dụng trong các hệ thống HVAC để điều khiển dòng chảy của nước lạnh, nước nóng và hơi nước. Van bướm tay gạt giúp người vận hành dễ dàng điều chỉnh nhiệt độ và độ ẩm trong tòa nhà.
• Nông nghiệp (Agriculture): Van bướm được sử dụng trong các hệ thống tưới tiêu để điều khiển dòng chảy của nước tưới. Van bướm tay gạt giúp người nông dân dễ dàng điều chỉnh lượng nước tưới cho cây trồng.

Ví dụ, trong một nhà máy sản xuất bia, van bướm Rinco tay gạt có thể được sử dụng để điều khiển dòng chảy của nước, mạch nha, hoa bia và men trong quá trình sản xuất bia. Van bướm tay gạt giúp người vận hành dễ dàng điều chỉnh lưu lượng của các nguyên liệu này để đảm bảo chất lượng và hương vị của bia.

[thisImage]rinco butterfly valve water treatment[/thisImage]Rinco butterfly valve in a water treatment facility.

Hướng Dẫn Lựa Chọn Van Bướm Rinco Tay Gạt Phù Hợp

Việc lựa chọn van bướm Rinco tay gạt phù hợp là rất quan trọng để đảm bảo hiệu quả và an toàn trong quá trình vận hành. Dưới đây là một số yếu tố cần xem xét khi lựa chọn van:

• Kích cỡ đường ống (Pipe size): Kích cỡ van phải phù hợp với kích cỡ đường ống. Nếu kích cỡ van quá nhỏ, nó sẽ gây ra sự sụt áp lớn và làm giảm lưu lượng dòng chảy. Nếu kích cỡ van quá lớn, nó sẽ gây lãng phí và khó lắp đặt.
• Loại chất lỏng (Type of fluid): Vật liệu van phải tương thích với loại chất lỏng. Nếu chất lỏng có tính ăn mòn, bạn nên chọn van làm từ thép không gỉ hoặc các vật liệu chống ăn mòn khác. Nếu chất lỏng có nhiệt độ cao, bạn nên chọn van có gioăng chịu nhiệt.
• Áp suất và nhiệt độ làm việc (Working pressure and temperature): Van phải có khả năng chịu được áp suất và nhiệt độ làm việc của hệ thống. Nếu áp suất hoặc nhiệt độ làm việc vượt quá giới hạn của van, nó có thể bị hỏng hoặc gây ra rò rỉ.
• Kiểu kết nối (Connection type): Chọn kiểu kết nối phù hợp với đường ống. Kiểu kết nối Wafer phù hợp với các ứng dụng có không gian hạn chế, trong khi kiểu kết nối Lug phù hợp với các ứng dụng cần tháo lắp van thường xuyên.
• Yêu cầu điều khiển (Control requirements): Nếu bạn cần điều khiển dòng chảy một cách chính xác, bạn nên chọn van bướm có tay gạt có cơ cấu khóa. Cơ cấu khóa giúp giữ van ở vị trí mở hoặc đóng mong muốn.
• Ngân sách (Budget): Xác định ngân sách của bạn và chọn van phù hợp với ngân sách đó. Van bướm Rinco tay gạt có nhiều mức giá khác nhau, tùy thuộc vào kích cỡ, vật liệu và các tính năng khác.

Để đảm bảo lựa chọn được van bướm Rinco tay gạt phù hợp nhất, bạn nên tham khảo ý kiến của các chuyên gia kỹ thuật hoặc liên hệ với nhà cung cấp để được tư vấn. Họ có thể giúp bạn đánh giá các yêu cầu của ứng dụng của bạn và đề xuất các loại van phù hợp nhất.

[thisImage]rinco butterfly valve selection guide[/thisImage]A table summarizing the key considerations for selecting a Rinco butterfly valve.

Bảo Trì và Sửa Chữa Van Bướm Rinco Tay Gạt

Để đảm bảo van bướm Rinco tay gạt hoạt động ổn định và có tuổi thọ cao, bạn cần thực hiện bảo trì và sửa chữa định kỳ. Dưới đây là một số khuyến nghị:

• Kiểm tra định kỳ (Regular inspection): Kiểm tra van định kỳ để phát hiện các dấu hiệu hư hỏng như rò rỉ, ăn mòn hoặc kẹt. Tần suất kiểm tra phụ thuộc vào điều kiện làm việc và loại chất lỏng.
• Vệ sinh van (Valve cleaning): Vệ sinh van định kỳ để loại bỏ bụi bẩn, cặn bẩn và các chất bám dính khác. Sử dụng các chất tẩy rửa phù hợp với vật liệu van.
• Bôi trơn (Lubrication): Bôi trơn các bộ phận chuyển động của van như trục và tay gạt để giảm ma sát và ngăn ngừa ăn mòn. Sử dụng các loại dầu mỡ bôi trơn phù hợp.
• Thay thế gioăng (Seat replacement): Thay thế gioăng khi gioăng bị mòn hoặc hư hỏng. Chọn gioăng có vật liệu tương thích với loại chất lỏng và nhiệt độ làm việc.
• Sửa chữa các hư hỏng (Repairing damages): Sửa chữa hoặc thay thế các bộ phận bị hư hỏng như đĩa van, trục hoặc tay gạt. Đảm bảo sử dụng các phụ tùng chính hãng để đảm bảo chất lượng và độ bền.

Nếu bạn không có kinh nghiệm trong việc bảo trì và sửa chữa van bướm, bạn nên liên hệ với các chuyên gia kỹ thuật hoặc nhà cung cấp để được hỗ trợ. Họ có thể cung cấp dịch vụ bảo trì và sửa chữa chuyên nghiệp, đảm bảo van hoạt động ổn định và an toàn.

Ví dụ, nếu bạn phát hiện rò rỉ xung quanh trục van, có thể gioăng làm kín trục đã bị mòn hoặc hư hỏng. Bạn nên thay thế gioăng này ngay lập tức để ngăn ngừa rò rỉ và bảo vệ các bộ phận khác của van.

Kết Luận

Van bướm Rinco tay gạt là một giải pháp hiệu quả và đáng tin cậy cho nhiều hệ thống công nghiệp. Với thiết kế đơn giản, vận hành dễ dàng, độ bền cao và khả năng điều tiết dòng chảy tốt, van bướm Rinco tay gạt đáp ứng được nhu cầu đa dạng của khách hàng trong các ngành xử lý nước, dầu khí, hóa chất, thực phẩm và đồ uống, HVAC và nông nghiệp. Việc lựa chọn van bướm Rinco tay gạt phù hợp và thực hiện bảo trì định kỳ là rất quan trọng để đảm bảo hiệu quả và an toàn trong quá trình vận hành. Hy vọng bài viết này đã cung cấp cho bạn những thông tin hữu ích về van bướm Rinco tay gạt và giúp bạn đưa ra quyết định lựa chọn phù hợp cho nhu cầu của mình. Thiết Bị Công Nghiệp Sài Gòn tự hào là nhà cung cấp uy tín các sản phẩm van công nghiệp Rinco chính hãng, cam kết mang đến cho khách hàng những sản phẩm chất lượng cao với giá cả cạnh tranh và dịch vụ hỗ trợ tận tình. Hãy liên hệ với chúng tôi để được tư vấn và báo giá chi tiết.

[thisImage]rinco butterfly valve maintenance[/thisImage]Technician performing maintenance on a Rinco butterfly valve.
