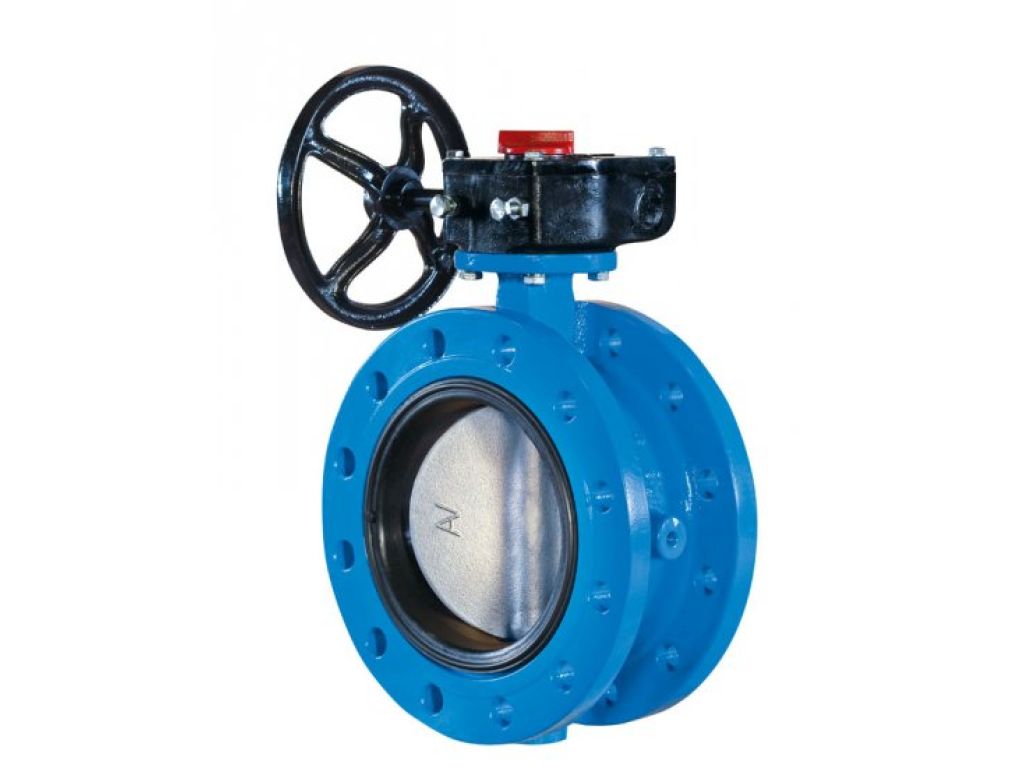

Van bướm Joeun tay quay (còn gọi là van bướm hộp số giảm lực, Gear Type) là dòng sản phẩm cao cấp của thương hiệu Joeun Valve Hàn Quốc, được thiết kế chuyên dụng cho các hệ thống đường ống có kích cỡ lớn từ DN200 đến DN600. Với cơ cấu hộp số giảm lực tích hợp, dòng van này cho phép người vận hành đóng mở dễ dàng chỉ với một vài vòng quay tay, giảm đáng kể sức lao động so với các dòng van điều khiển trực tiếp.
Van bướm Joeun tay quay được sản xuất theo các tiêu chuẩn kỹ thuật khắt khe như JIS, ANSI, DIN, BS, đảm bảo chất lượng và độ bền vượt trội. Sản phẩm có thân gang đúc chắc chắn, đĩa van inox 304 chống ăn mòn, kết hợp gioăng làm kín EPDM hoặc NBR cho khả năng đóng kín tuyệt đối. Kiểu kết nối Wafer kẹp bích giúp lắp đặt dễ dàng, tiết kiệm không gian và chi phí đầu tư cho các dự án quy mô lớn.
Giới thiệu van bướm Joeun tay quay (Gear Type)
Van bướm Joeun tay quay (Joeun Cast Iron Wafer Butterfly Valve - Gear Type) là giải pháp tối ưu cho các hệ thống đường ống kích thước lớn nhờ tích hợp hộp số giảm lực. Thay vì phải tác động lực trực tiếp lên tay đòn như dòng tay gạt, người vận hành chỉ cần xoay nhẹ tay quay với vài vòng để đóng hoặc mở van, hộp số sẽ khuếch đại mô-men xoắn giúp đĩa van chuyển động trơn tru. Thiết kế này đặc biệt quan trọng khi kích cỡ van lớn, lực ma sát giữa đĩa van và gioăng tăng cao, đòi hỏi cần lực tác động lớn nếu không có hộp số.
Với kích cỡ phổ biến từ DN200 đến DN600, van bướm Joeun tay quay đáp ứng tốt nhu cầu kiểm soát dòng chảy trong các hệ thống cấp nước đô thị, nhà máy xử lý nước thải, hệ thống PCCC và các ứng dụng công nghiệp chất lỏng. Sản phẩm có thể làm việc ở nhiệt độ môi trường thông thường (-10°C đến 80°C) và áp suất làm việc PN10, JIS 10K, phù hợp cho các hệ thống vận hành ổn định, lưu lượng lớn.
Thông số kỹ thuật van bướm Joeun tay quay
| Thông số | Chi tiết |
|---|---|
| Tên sản phẩm | Van bướm Joeun tay quay (Gear Type) |
| Thương hiệu | Joeun Valve (Hàn Quốc) |
| Xuất xứ | Hàn Quốc (South Korea) |
| Vật liệu thân van | Gang xám (GG25) - đúc khuôn |
| Vật liệu đĩa van | Inox 304 |
| Gioăng làm kín (Seat) | EPDM hoặc NBR |
| Kiểu kết nối | Wafer (kẹp bích giữa hai mặt bích) |
| Phương thức điều khiển | Tay quay hộp số giảm lực (Gear Operator) |
| Kích cỡ (DN) | DN200, DN250, DN300, DN350, DN400, DN450, DN500, DN600 |
| Áp suất làm việc | PN10, JIS 10K |
| Nhiệt độ làm việc | -10°C đến 80°C (tùy loại gioăng) |
| Môi chất ứng dụng | Nước sạch, nước thải, dầu, khí nén, dung dịch công nghiệp thông thường |
| Tiêu chuẩn chế tạo | JIS, ANSI, DIN, BS |
Bảng giá van bướm Joeun tay quay (Gear Type)
Dưới đây là bảng giá tham khảo cho van bướm Joeun tay quay các cỡ DN200 - DN600 với các tùy chọn vật liệu đĩa van và gioăng làm kín. Giá thực tế có thể thay đổi theo số lượng đặt hàng và thời điểm nhập khẩu. Quý khách vui lòng liên hệ trực tiếp để nhận báo giá chính xác nhất.
| Kích cỡ (DN) | Đĩa van Inox 304 + Gioăng EPDM | Đĩa van Inox 304 + Gioăng NBR | Đĩa van Inox 316 + Gioăng EPDM | Đĩa van Inox 316 + Gioăng NBR |
|---|---|---|---|---|
| DN200 | Liên hệ | Liên hệ | Liên hệ | Liên hệ |
| DN250 | Liên hệ | Liên hệ | Liên hệ | Liên hệ |
| DN300 | Liên hệ | Liên hệ | Liên hệ | Liên hệ |
| DN350 | Liên hệ | Liên hệ | Liên hệ | Liên hệ |
| DN400 | Liên hệ | Liên hệ | Liên hệ | Liên hệ |
| DN450 | Liên hệ | Liên hệ | Liên hệ | Liên hệ |
| DN500 | Liên hệ | Liên hệ | Liên hệ | Liên hệ |
| DN600 | Liên hệ | Liên hệ | Liên hệ | Liên hệ |
Lưu ý: Bảng giá trên chưa bao gồm thuế VAT và phí vận chuyển. Quý khách vui lòng liên hệ Hotline 09 1800 6799 để được báo giá chi tiết cho từng đơn hàng cụ thể.
Ưu điểm nổi bật của van bướm Joeun tay quay
Van bướm Joeun tay quay được thiết kế với nhiều ưu điểm vượt trội, giúp sản phẩm trở thành lựa chọn hàng đầu cho các hệ thống đường ống kích thước lớn. Các đặc tính nổi bật bao gồm:
- Vận hành nhẹ nhàng: Hộp số giảm lực cho phép mở và đóng van với lực tác động rất nhỏ, chỉ cần vài vòng quay tay mà không cần dùng lực lớn như các loại van tay gạt.
- Kết cấu nhỏ gọn: Kiểu kết nối Wafer giúp van có chiều dài kết nối ngắn, dễ dàng lắp đặt trong không gian hạn chế và giảm trọng lượng tổng thể của hệ thống, phù hợp với đường ống kích cỡ lớn.
- Độ bền cao: Thân van làm từ gang xám đúc khuôn, đĩa van inox 304 không gỉ, đảm bảo tuổi thọ lâu dài ngay cả trong môi trường ẩm ướt và áp suất dao động.
- Khả năng đóng kín tuyệt đối: Gioăng EPDM hoặc NBR được thiết kế ôm sát đĩa van, ngăn chặn hoàn toàn rò rỉ khi van đóng kín, đáp ứng yêu cầu khắt khe của các hệ thống cấp nước đô thị và PCCC.
- Kháng ăn mòn tốt: Đĩa van inox 304 có khả năng chống oxy hóa, phù hợp với nước thải và các chất lỏng công nghiệp thông thường.
- Bảo dưỡng đơn giản: Cấu tạo với ít bộ phận chuyển động, hộp số được bôi trơn kín từ nhà máy, không cần bảo dưỡng thường xuyên, tiết kiệm thời gian và chi phí vận hành.
- Thương hiệu uy tín: Joeun Valve là thương hiệu Hàn Quốc đạt các chứng chỉ kiểm định chất lượng quốc tế như ISO 9001, đảm bảo sản phẩm ổn định và tin cậy trong suốt vòng đời sử dụng.
Ứng dụng thực tế van bướm Joeun tay quay
Nhờ thiết kế linh hoạt và vật liệu bền bỉ, van bướm Joeun tay quay được sử dụng rộng rãi trong nhiều lĩnh vực, đặc biệt là các hệ thống có lưu lượng lớn và kích thước ống lớn. Dưới đây là các ứng dụng phổ biến của sản phẩm:
- Hệ thống cấp nước đô thị và công nghiệp: Điều tiết dòng chảy chính trong các mạng lưới cấp nước trung tâm, bể chứa và trạm bơm nước quy mô lớn.
- Hệ thống phòng cháy chữa cháy (PCCC): Lắp đặt trên các đường ống chính cấp nước chữa cháy trong các tòa nhà cao tầng, khu công nghiệp và trung tâm thương mại.
- Hệ thống xử lý nước thải: Sử dụng trong các nhà máy xử lý nước thải tập trung, trạm bơm nước thải với đường kính ống lớn.
- Hệ thống HVAC và làm mát trung tâm: Kiểm soát nước giải nhiệt cho các tòa nhà văn phòng, trung tâm dữ liệu, nhà máy sản xuất có công suất lớn.
- Hệ thống thủy lực và khí nén công nghiệp: Điều chỉnh dòng chảy dầu thủy lực và khí nén trong các nhà máy sản xuất quy mô lớn.
Bảng so sánh van bướm Joeun tay quay với tay gạt
Trong cùng thương hiệu Joeun, van bướm tay quay và van bướm tay gạt đều có kết nối Wafer nhưng có sự khác biệt về cách điều khiển và phạm vi kích cỡ. Bảng so sánh dưới đây giúp quý khách dễ dàng lựa chọn sản phẩm phù hợp với nhu cầu sử dụng và ngân sách đầu tư.
| Tiêu chí so sánh | Van bướm Joeun tay quay (Gear Type) | Van bướm Joeun tay gạt (Lever Type) |
|---|---|---|
| Phương thức điều khiển | Tay quay kết hợp hộp số giảm lực | Tay gạt trực tiếp trên trục van |
| Kích cỡ phù hợp | DN200 - DN600 | DN50 - DN150 |
| Lực đóng mở | Rất nhẹ (nhờ hộp số) | Nhẹ (cho cỡ nhỏ) |
| Thời gian đóng mở | Khoảng 10-15 giây (quay nhiều vòng) | Dưới 3 giây (xoay 90 độ) |
| Số vòng quay tay | 5-10 vòng (tùy DN) | 1 vòng (90 độ) |
| Chi phí | Cao hơn (có hộp số) | Thấp hơn |
| Độ phức tạp bảo dưỡng | Trung bình (cần kiểm tra hộp số) | Đơn giản |
| Ứng dụng chính | Đường ống lớn, cần giảm lực vận hành | Đường ống nhỏ, thao tác nhanh |
Phụ kiện và linh kiện thay thế cho van bướm Joeun tay quay
Để đảm bảo van bướm Joeun tay quay hoạt động ổn định lâu dài, TBCNSG cung cấp đầy đủ các linh kiện chính hãng và phụ kiện thay thế. Việc kiểm tra và thay thế định kỳ các bộ phận sẽ kéo dài tuổi thọ và duy trì hiệu suất làm việc của van.
| Tên linh kiện | Vật liệu | Công dụng | Ghi chú thay thế |
|---|---|---|---|
| Bộ gioăng làm kín (Seat) | EPDM, NBR | Đảm bảo độ kín giữa đĩa và thân van | Thay khi gioăng bị lão hóa hoặc rò rỉ |
| Đĩa van | Inox 304, Inox 316 | Bộ phận đóng mở tiếp xúc với dòng chảy | Thay khi đĩa bị mòn, trầy xước hoặc gỉ |
| Bộ hộp số (Gear Box) | Thép / Gang | Giảm lực đóng mở cho van cỡ lớn | Thay khi hộp số bị kẹt hoặc hao mòn bánh răng |
| Bộ trục van (Stem) | Inox 304, Inox 316 | Kết nối tay quay với đĩa van | Thay khi trục bị cong hoặc mài mòn |
| Bộ bu-lông kẹp Wafer | Thép mạ kẽm / Inox | Kẹp van giữa hai mặt bích | Thay khi bu-lông bị rỉ hoặc hỏng ren |
Đánh giá chất lượng van bướm Joeun tay quay từ chuyên gia
Van bướm Joeun tay quay nhận được nhiều phản hồi tích cực từ các kỹ sư vận hành và nhà thầu EPC nhờ độ bền cơ học và khả năng vận hành ổn định ở kích cỡ lớn. Thân gang đúc với độ dày đồng đều, đĩa van inox gia công chính xác và gioăng EPDM/NBR chất lượng cao giúp van hoạt động trơn tru, không gây sụt áp đáng kể. Nhiều dự án cấp nước đô thị và nhà máy xử lý nước thải quy mô lớn đã sử dụng dòng van này và ghi nhận hiệu suất vận hành ổn định, ít hư hỏng và chi phí bảo trì thấp, là minh chứng rõ ràng cho chất lượng chế tạo đạt chuẩn quốc tế của thương hiệu Joeun Valve.
Hướng dẫn chọn mua van bướm Joeun tay quay phù hợp
Để lựa chọn đúng van bướm Joeun tay quay cho hệ thống của mình, quý khách cần xem xét các yếu tố quan trọng sau:
- Kích cỡ đường ống (DN): Xác định chính xác đường kính trong của ống để chọn DN tương ứng từ DN200 đến DN600. Đối với cỡ DN200 trở xuống, có thể cân nhắc dùng tay gạt để tiết kiệm chi phí.
- Loại chất lỏng: Nếu là nước sạch hoặc nước thải, có thể chọn đĩa inox 304 với gioăng EPDM. Nếu có dầu hoặc hóa chất nhẹ, nên chọn gioăng NBR và đĩa inox 316.
- Nhiệt độ môi chất: EPDM làm việc tốt đến 80°C, NBR đến 90°C. Cần kiểm tra nhiệt độ thực tế để chọn loại gioăng phù hợp.
- Áp suất vận hành: Van tay quay Joeun thường dùng cho áp suất PN10 hoặc JIS 10K. Nếu áp suất cao hơn, cần xem xét các dòng Flanged hoặc Lug với áp suất PN16/JIS 16K.
- Tần suất đóng mở: Nếu van phải đóng mở thường xuyên, cần chú ý bảo dưỡng hộp số định kỳ và sử dụng đúng quy trình vận hành.
- Vị trí lắp đặt: Với không gian hẹp, kết nối Wafer là tối ưu. Nếu cần tháo rời một phía đường ống, có thể tham khảo dòng Lug Type với tay quay hộp số.
Câu hỏi thường gặp về van bướm Joeun tay quay
Tại sao van bướm kích cỡ lớn cần dùng tay quay hộp số?
Khi kích cỡ van tăng lên (DN200 trở lên), đĩa van có diện tích bề mặt lớn hơn và lực ma sát với gioăng làm kín tăng cao. Hộp số giảm lực giúp khuếch đại mô-men xoắn từ tay quay, giúp người vận hành đóng mở van một cách nhẹ nhàng mà không cần dùng lực quá lớn, tránh mỏi cơ và tăng tính an toàn.
Van bướm Joeun tay quay có thể lắp ở vị trí ống đứng được không?
Có thể lắp van bướm Joeun tay quay trên đường ống đứng. Tuy nhiên, cần lưu ý đặt vị trí tay quay ở phía trên hoặc bên cạnh để thuận tiện thao tác. Kỹ thuật viên nên kiểm tra kỹ hướng dẫn lắp đặt từ nhà sản xuất để đảm bảo trục van thẳng đứng và không bị lệch do trọng lực.
Nên chọn gioăng EPDM hay NBR cho van bướm Joeun tay quay trong hệ thống nước ngầm?
EPDM là lựa chọn phổ biến nhất cho nước sạch và nước ngầm vì khả năng chống oxy hóa và độ bền với nhiệt độ môi trường. NBR sẽ phù hợp hơn nếu nước có lẫn dầu hoặc tạp chất hydrocarbon. Trong đa số ứng dụng cấp nước đô thị, EPDM được khuyến nghị vì giá thành hợp lý và hiệu quả tốt.
Hộp số của van bướm Joeun tay quay có cần bôi trơn định kỳ không?
Hầu hết các hộp số của Joeun Valve đều được bôi trơn kín từ nhà máy với dầu mỡ chuyên dụng và không cần bảo dưỡng trong suốt vòng đời sử dụng. Tuy nhiên, nếu van làm việc trong môi trường khắc nghiệt hoặc tần suất đóng mở rất cao, nên kiểm tra định kỳ và có thể bổ sung mỡ bôi trơn theo khuyến nghị từ nhà sản xuất.
Có thể nâng cấp van bướm Joeun tay quay lên điều khiển khí nén không?
Các dòng van bướm Joeun tay quay có mặt bích kết nối tiêu chuẩn ISO 5211, do đó có thể thay thế hộp số tay quay bằng bộ truyền động khí nén hoặc điện. Tuy nhiên, cần tính toán mô-men xoắn yêu cầu cho từng kích cỡ DN và chọn actuator phù hợp. TBCNSG khuyến nghị khách hàng nên mua sẵn các model tích hợp để đảm bảo tính đồng bộ và an toàn.
Van bướm Joeun tay quay có bền hơn các dòng van thương hiệu khác không?
Van bướm Joeun được sản xuất tại Hàn Quốc theo tiêu chuẩn JIS, ANSI, DIN với yêu cầu chất lượng nghiêm ngặt. Độ dày thân van, độ gia công đĩa và chất lượng gioăng cao hơn các dòng van giá rẻ từ Trung Quốc. So với các thương hiệu tầm trung khác, Joeun có ưu thế về tuổi thọ và độ tin cậy, cân bằng giữa chất lượng và chi phí đầu tư.
Cam kết của TBCNSG khi cung cấp van bướm Joeun tay quay
- Cam kết sản phẩm van bướm Joeun tay quay chính hãng 100%, xuất xứ Hàn Quốc, đầy đủ chứng từ CO/CQ và báo cáo kiểm định chất lượng.
- Báo giá van bướm Joeun tay quay cạnh tranh, chiết khấu hấp dẫn cho đơn hàng số lượng lớn và các dự án EPC.
- Hàng luôn có sẵn tại kho với đa dạng kích cỡ DN200 - DN600, sẵn sàng giao ngay trong thời gian ngắn.
- Đội ngũ kỹ thuật giàu kinh nghiệm hỗ trợ tư vấn chọn model phù hợp, tính toán mô-men xoắn cho hộp số và lưu lượng vận hành.
- Giao hàng nhanh chóng trên toàn quốc, đóng gói cẩn thận chống va đập trong vận chuyển với các loại kích cỡ lớn.
- Hỗ trợ kỹ thuật lắp đặt, vận hành và xử lý sự cố trong suốt quá trình sử dụng sản phẩm.
- Bảo hành 12 tháng và cung cấp phụ kiện chính hãng thay thế khi có nhu cầu bảo trì.
- Uy tín và trách nhiệm từ Công Ty CP ĐT XNK Thiết Bị Công Nghiệp Sài Gòn, đơn vị chuyên cung cấp thiết bị công nghiệp chất lượng cao trên thị trường.
