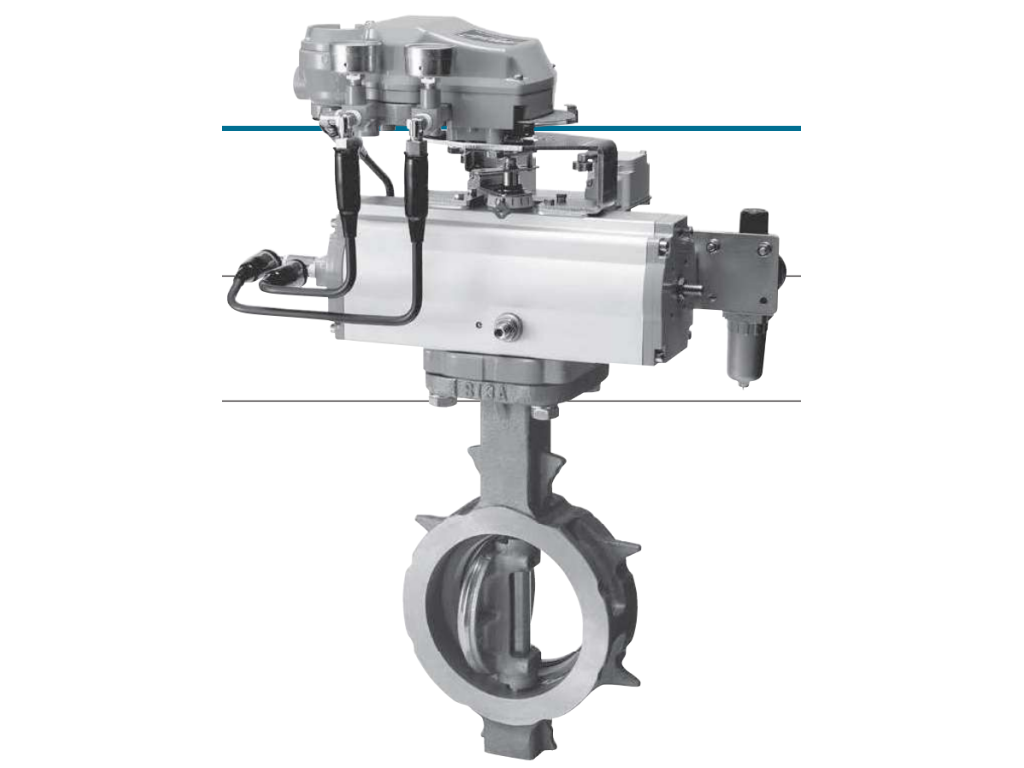

Van bướm Tomoe Model 304Y là dòng van bướm lệch tâm ba (Triple Offset) được thiết kế để đáp ứng các yêu cầu khắt khe nhất trong công nghiệp chế biến, đặc biệt là các ứng dụng liên quan đến hơi nước quá nhiệt (Steam), dầu khí và khí hóa lỏng (LNG). Với khả năng kết nối linh hoạt bằng phương pháp hàn hoặc mặt bích dày, van Tomoe 304Y mang lại hiệu suất làm kín vượt trội, độ bền cao và tuổi thọ lâu dài trong môi trường khắc nghiệt.
Cấu trúc lệch tâm ba của van Tomoe 304Y loại bỏ hoàn toàn ma sát giữa đĩa van và ghế van trong quá trình đóng mở, nhờ đó giảm mô-men xoắn, tăng tuổi thọ ghế van và đảm bảo khả năng làm kín bong bóng hai chiều (bi-directional bubble tight shut-off). Thiết kế này đặc biệt phù hợp cho các ứng dụng nhiệt độ cao và áp suất cao, nơi các loại van bướm truyền thống không thể đáp ứng.
Van Tomoe 304Y cung cấp các tùy chọn kết nối đa dạng, bao gồm kiểu hàn giáp mí (butt weld) và mặt bích dày (double flanged), giúp đảm bảo độ kín tuyệt đối và khả năng chịu áp lực cao trong các hệ thống đường ống công nghiệp. Kiểu kết nối này đặc biệt quan trọng trong các ứng dụng dầu khí và LNG, nơi rò rỉ là mối nguy hiểm nghiêm trọng.
Thân van Tomoe 304Y thường được chế tạo từ thép carbon (A216 WCB) hoặc thép không gỉ (A351 CF8M), đĩa van và trục van sử dụng vật liệu chống ăn mòn cao. Ghế van có thể là kim loại hoặc PTFE (tùy phiên bản), đáp ứng các tiêu chuẩn khắt khe như API 609, API 6FA, ISO 5208 Rate A. Van cũng đạt chứng nhận chống cháy (firesafe) theo API 607 và BS 6755.
| Thông số | Giá trị |
|---|---|
| Kiểu van | Van bướm lệch tâm ba (Triple Offset) |
| Kích thước | DN50 - DN600 (2” - 24”) và lớn hơn theo yêu cầu |
| Áp suất | Class 150, 300, 600, 900, 1500, 2500 |
| Nhiệt độ làm việc | -29°C đến +538°C (tùy vật liệu); với vật liệu đặc biệt có thể đạt -46°C đến +700°C |
| Vật liệu thân van | Thép carbon A216 WCB, thép không gỉ A351 CF8M, hợp kim đặc biệt |
| Vật liệu đĩa van | Thép không gỉ, hợp kim chịu nhiệt |
| Ghế van | Kim loại (metal seat) hoặc PTFE (cho phiên bản 304Y) |
| Tiêu chuẩn thiết kế | API 609, ANSI B16.34, ASME SEC VIII |
| Tiêu chuẩn thử nghiệm | API 598, ISO 5208 Rate A |
| Chứng nhận chống cháy | API 6FA, API 607, BS 6755 |
| Kiểu kết nối | Hàn giáp mí (butt weld), mặt bích dày (double flanged), lugged, wafer |
Với khả năng chịu nhiệt độ cao lên đến 538°C và thiết kế lệch tâm ba không ma sát, van Tomoe 304Y là lựa chọn lý tưởng cho các hệ thống hơi nước quá nhiệt trong nhà máy điện, nhà máy lọc hóa dầu và các quy trình công nghiệp nặng. Van đảm bảo đóng kín tuyệt đối, giảm thất thoát năng lượng và tăng hiệu suất hệ thống.
Trong ngành công nghiệp dầu khí, van Tomoe 304Y được sử dụng rộng rãi cho các đường ống dẫn dầu, khí đốt và các sản phẩm tinh chế. Thiết kế chống cháy và khả năng làm kín hai chiều giúp ngăn ngừa rò rỉ nguy hiểm, bảo vệ môi trường và an toàn vận hành.
Với các phiên bản vật liệu phù hợp cho nhiệt độ cryogenic, van Tomoe 304Y có thể được sử dụng trong các trạm khí hóa lỏng, tàu chở LNG và hệ thống tái hóa khí. Thiết kế lệch tâm ba đảm bảo van hoạt động ổn định ngay cả trong điều kiện nhiệt độ cực thấp, duy trì độ kín và độ bền theo thời gian.
