Van Bướm Tomoe (Nhật Bản): Phân Loại, Thông Số Và Bảng Giá Chi Tiết

Van bướm Tomoe là dòng van công nghiệp đến từ thương hiệu Tomoe Valve Co., Ltd, Nhật Bản, được nhiều kỹ sư và nhà thầu tại Việt Nam lựa chọn cho hệ thống cấp thoát nước, HVAC, PCCC, hóa chất và thực phẩm. Sản phẩm nổi bật nhờ thiết kế chuyên sâu cho van bướm, độ kín cao, mô-men vận hành thấp và tuổi thọ ổn định.

Bài viết dưới đây tổng hợp thông tin về xuất xứ, cấu tạo, ưu điểm kỹ thuật, phân loại, bảng tra model, bảng giá tham khảo và kinh nghiệm chọn mua van bướm Tomoe chính hãng. Quý khách có thể tham khảo thêm nhóm Van bướm công nghiệp và Van bướm Nhật Bản tại TBCNSG.com.

Van Bướm Tomoe Là Gì? Xuất Xứ Và Độ Uy Tín Thương Hiệu

Tomoe Valve Co., Ltd là thương hiệu Nhật Bản chuyên sản xuất van bướm cho các hệ thống công nghiệp. Thương hiệu tập trung vào công nghệ van bướm với thiết kế đĩa van, gioăng làm kín và bộ truyền động được tối ưu cho điều kiện vận hành thực tế.

Van bướm Tomoe thuộc phân khúc cao cấp, được đánh giá cao về độ kín, độ bền và khả năng tương thích với nhiều tiêu chuẩn mặt bích. Sản phẩm được ứng dụng rộng rãi trong các dự án tòa nhà, nhà máy, xử lý nước và công nghiệp chế biến.

• Thương hiệu: Tomoe Valve Co., Ltd, Nhật Bản.
• Chứng nhận và tiêu chuẩn thường gặp: ISO 9001, CE, API, JIS.
• Thế mạnh: Chuyên sâu về van bướm, kiểm soát chất lượng nghiêm ngặt, vật liệu đa dạng.
• Ứng dụng tại Việt Nam: HVAC, PCCC, Chiller, cấp thoát nước, hóa chất, thực phẩm.

Cấu Tạo Và Nguyên Lý Hoạt Động Của Van Bướm Tomoe

Van bướm Tomoe có cấu tạo gồm thân van, đĩa van, gioăng làm kín, trục van và bộ truyền động. Các bộ phận được gia công chính xác để đảm bảo độ kín và giảm lực vận hành.

Cấu tạo chi tiết các bộ phận chính

• Thân van: Gang đúc, gang cầu, inox SUS304/SUS316 hoặc thép carbon tùy model.
• Đĩa van: Inox 304/316, thiết kế tối ưu dòng chảy, giảm sụt áp và hạn chế xâm thực.
• Gioăng làm kín: EPDM, NBR, FKM, PTFE phù hợp từng môi trường nước, dầu, hóa chất.
• Trục van: Thép không gỉ gia cường, thiết kế chống văng an toàn.
• Bộ truyền động: Tay kẹp, tay quay vô năng, đầu điều khiển khí nén hoặc điện.

Nguyên lý làm việc

Van bướm Tomoe hoạt động bằng cách quay đĩa van trong khoảng 0° đến 90° quanh trục. Khi đĩa van vuông góc với dòng chảy, van đóng; khi đĩa van song song với dòng chảy, van mở. Góc quay trung gian cho phép điều tiết lưu lượng.

Ưu Điểm Kỹ Thuật Nổi Bật Của Van Bướm Tomoe

• Độ kín cao: Gioăng làm kín được thiết kế chuyên dụng, giúp hạn chế rò rỉ và tăng tuổi thọ.
• Mô-men xoắn thấp: Thao tác tay kẹp, tay quay nhẹ nhàng; tiết kiệm năng lượng cho bộ điều khiển tự động.
• Thiết kế đĩa van tối ưu: Giảm chênh áp, hạn chế xâm thực và cải thiện dòng chảy.
• Đa dạng kiểu kết nối: Wafer, Lug, Flange tương thích JIS 10K, ANSI 150, PN10/PN16.
• Vật liệu phong phú: Thân gang, inox, lót PTFE đáp ứng nhiều môi trường lưu chất.

Phân Loại Van Bướm Tomoe Phổ Biến Trên Thị Trường

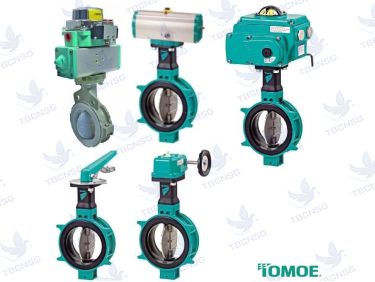

Phân loại theo cơ cấu vận hành

• Van bướm Tomoe tay kẹp: Phù hợp đường ống nhỏ DN50 đến DN150, đóng mở nhanh.
• Van bướm Tomoe tay quay vô năng: Phù hợp đường ống vừa và lớn DN200 đến DN1000, vận hành qua hộp số giảm tốc.
• Van bướm Tomoe điều khiển khí nén: Đóng mở tự động tốc độ cao, phù hợp dây chuyền tự động hóa.
• Van bướm Tomoe điều khiển điện: Điều khiển chính xác, hỗ trợ tín hiệu 4-20mA/Modbus.

Phân loại theo vật liệu cấu tạo

• Van bướm Tomoe thân gang đĩa inox: Dòng phổ biến cho nước sạch, HVAC, PCCC, Chiller.
• Van bướm Tomoe toàn thân inox: Phù hợp hóa chất, thực phẩm, dược phẩm, nước thải công nghiệp.
• Van bướm Tomoe lót PTFE: Chuyên dụng cho axit, kiềm và hóa chất ăn mòn cao.

Các Model Van Bướm Tomoe Phổ Biến Và Bảng Tra Thông Số Kỹ Thuật

Bảng dưới đây tổng hợp các dòng van bướm Tomoe thường được hỏi và sử dụng tại Việt Nam. Thông số thực tế có thể thay đổi theo từng model, vật liệu và tiêu chuẩn mặt bích.

Bảng tra nhanh thông số các Series Tomoe thông dụng

Tra cứu Catalog Van Bướm Tomoe PDF

Catalog kỹ thuật Tomoe cung cấp bản vẽ kích thước, bản vẽ cắt ngang, đường cong lưu lượng Cv và vật liệu từng bộ phận. Quý khách có thể yêu cầu Catalog van bướm Tomoe PDF để đối chiếu model trước khi đặt hàng.

Bảng Giá Van Bướm Tomoe Nhật Bản Mới Nhất (Tham Khảo)

Giá van bướm Tomoe phụ thuộc vào kích thước DN, vật liệu thân và đĩa, kiểu vận hành, tiêu chuẩn mặt bích và chứng từ CO/CQ. Bảng dưới đây chỉ mang tính tham khảo, quý khách vui lòng liên hệ để nhận báo giá chính xác theo nhu cầu.

Các yếu tố ảnh hưởng đến giá thành gồm xuất xứ CO/CQ, chứng chỉ kiểm định PCCC nếu có, số lượng đơn hàng và thời điểm nhập khẩu. Vui lòng liên hệ TBCNSG.com để nhận Báo giá van bướm Tomoe chi tiết.

Hướng Dẫn Chọn Mua Van Bướm Tomoe Đúng Kỹ Thuật

• Xác định môi trường lưu chất: Nước sạch, nước thải, hơi nóng, hóa chất hay dầu để chọn gioăng EPDM, NBR hoặc PTFE.
• Xác định áp suất và nhiệt độ: Chọn tiêu chuẩn PN10, PN16, JIS 10K hoặc ANSI 150 phù hợp hệ thống.
• Xác định kích thước đường ống: Đo chính xác đường kính ngoài và đường kính trong để quy đổi DN phù hợp.
• Chọn hình thức vận hành: Tay kẹp, tay quay cho thao tác thủ công; khí nén hoặc điện cho hệ tự động.
• Kiểm tra chứng từ: Yêu cầu CO/CQ, tem nhãn và thông tin model rõ ràng khi mua hàng.

Quý khách cần tư vấn chọn model Tomoe phù hợp môi trường hóa chất hoặc nhiệt độ cao, hãy gửi thông số đường ống để kỹ sư TBCNSG.com hỗ trợ.

Hướng Dẫn Lắp Đặt Và Bảo Trì Van Bướm Tomoe Đúng Cách

Lắp đặt đúng kỹ thuật giúp van bướm Tomoe duy trì độ kín và kéo dài tuổi thọ. Một số lưu ý thực tế như sau:

• Mở đĩa van khoảng 10° đến 20° trước khi siết bu-lông mặt bích để tránh biến dạng gioăng.
• Không dùng thêm gioăng chèn phụ nếu van đã có lớp đệm cao su bao thân.
• Kiểm tra đồng trục đường ống trước khi siết ốc.
• Định kỳ kiểm tra độ kín, tra mỡ hộp số tay quay và vệ sinh bề mặt đĩa van.
• Khi van lâu không vận hành, nên đóng mở vài lần để kiểm tra trạng thái.

Các Câu Hỏi Thường Gặp (FAQ)

Van bướm Tomoe sản xuất ở đâu?

Tomoe Valve có nhà máy chính tại Nhật Bản và các cơ sở gia công theo tiêu chuẩn kiểm soát chất lượng của Tomoe. Khi mua hàng, cần kiểm tra CO/CQ và tem nhãn để xác định nguồn gốc.

Phân biệt van bướm Tomoe chính hãng và hàng nhái như thế nào?

Hàng chính hãng có logo Tomoe rõ nét trên thân van, tem nhãn và serial number trùng khớp, kèm chứng từ CO/CQ. Quý khách nên mua tại nhà phân phối uy tín để được bảo hành đầy đủ.

Van bướm Tomoe 700G dùng cho môi trường nào tốt nhất?

Dòng 700G với thân gang, đĩa inox và gioăng EPDM phù hợp cho hệ thống cấp thoát nước, PCCC, HVAC và Chiller tòa nhà.

Nên chọn gioăng EPDM, NBR hay PTFE?

EPDM phù hợp nước và khí; NBR phù hợp dầu và nhiên liệu; PTFE phù hợp hóa chất ăn mòn. Cần đối chiếu nồng độ hóa chất và nhiệt độ vận hành trước khi chọn.
