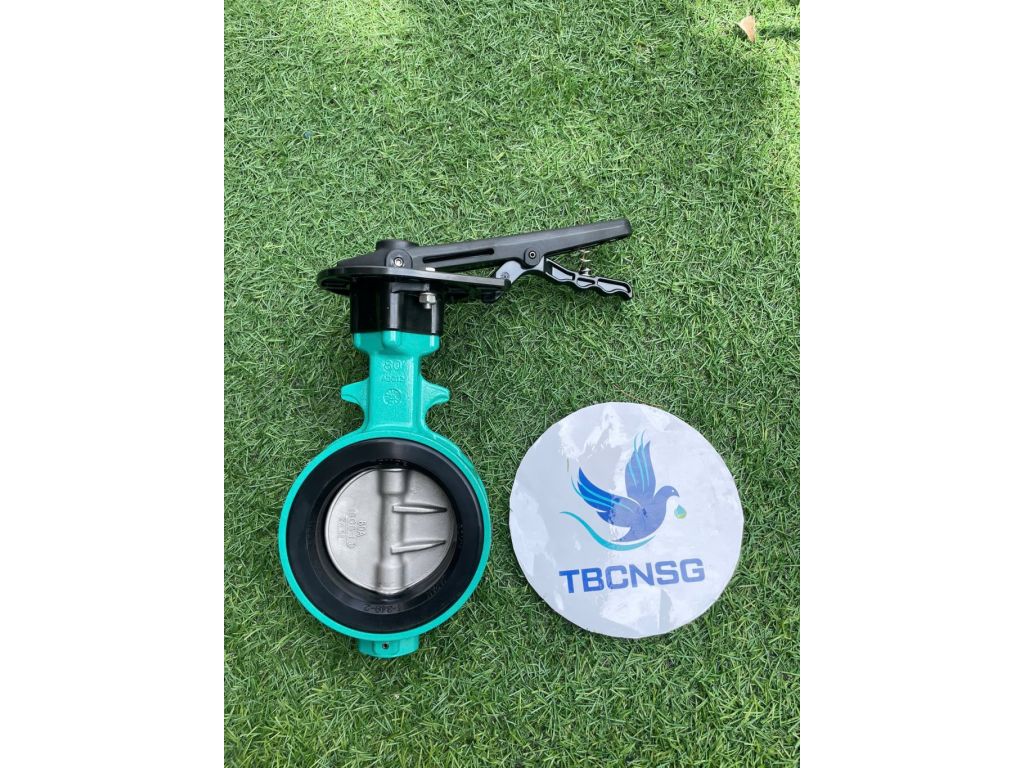

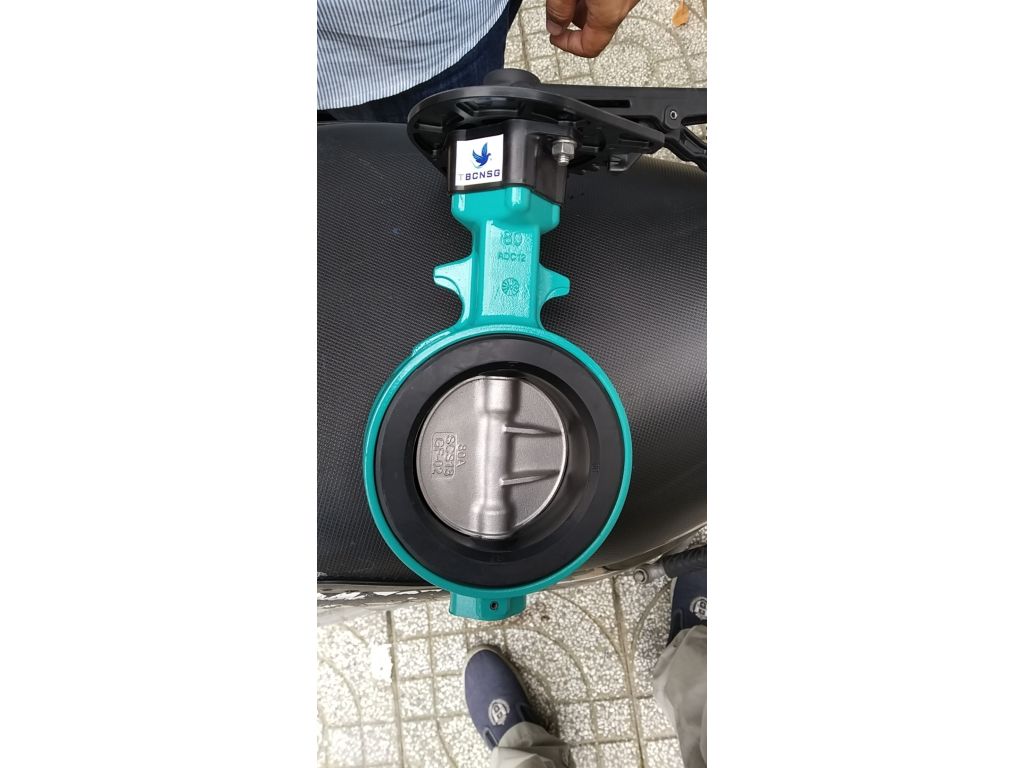

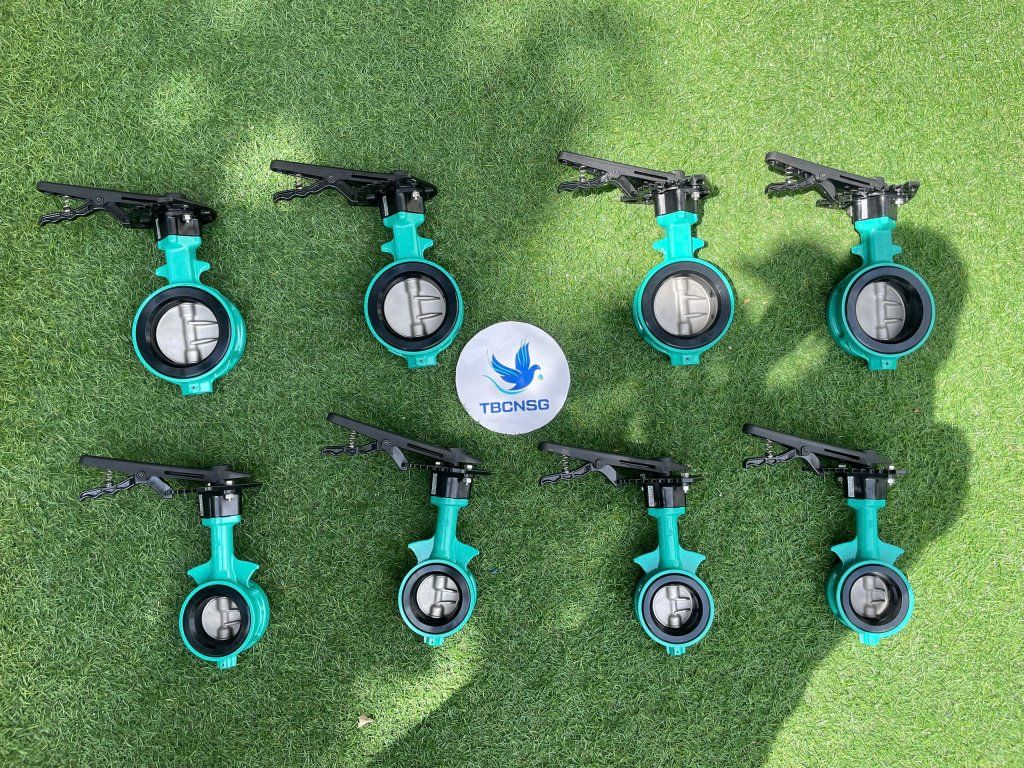

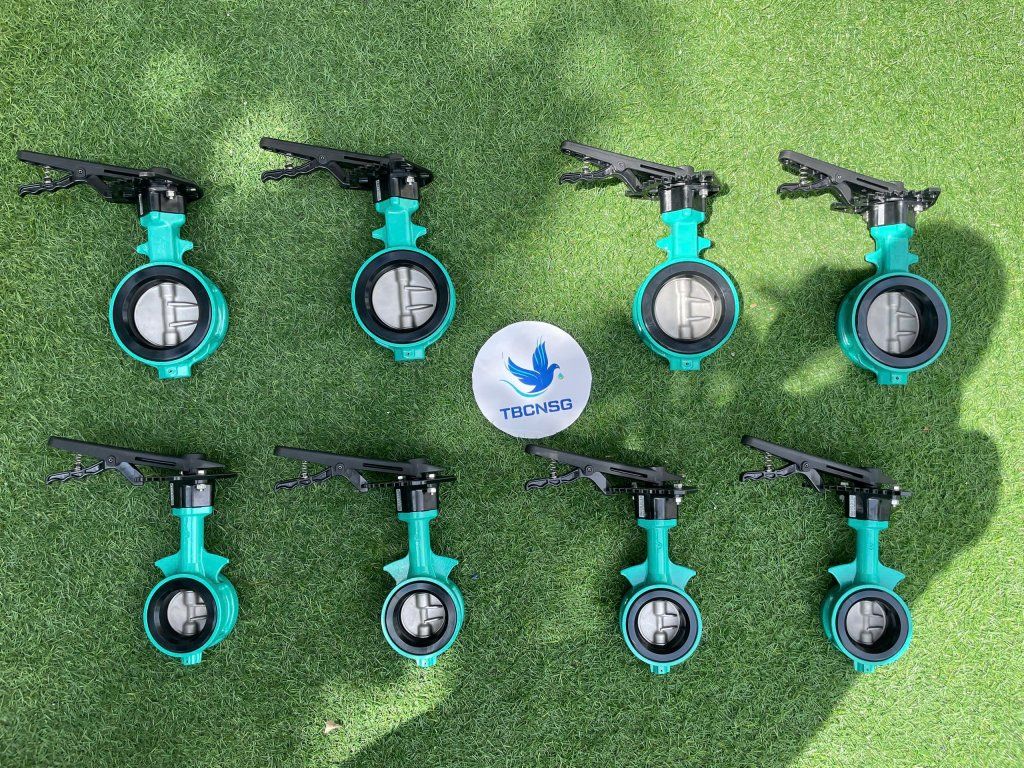

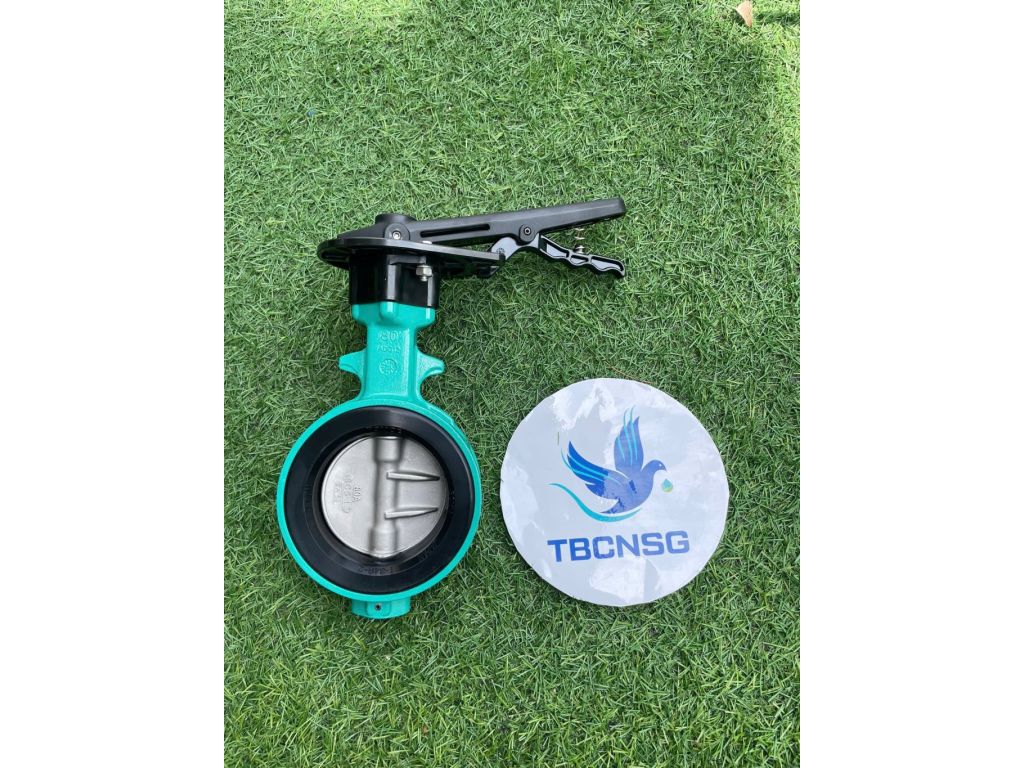

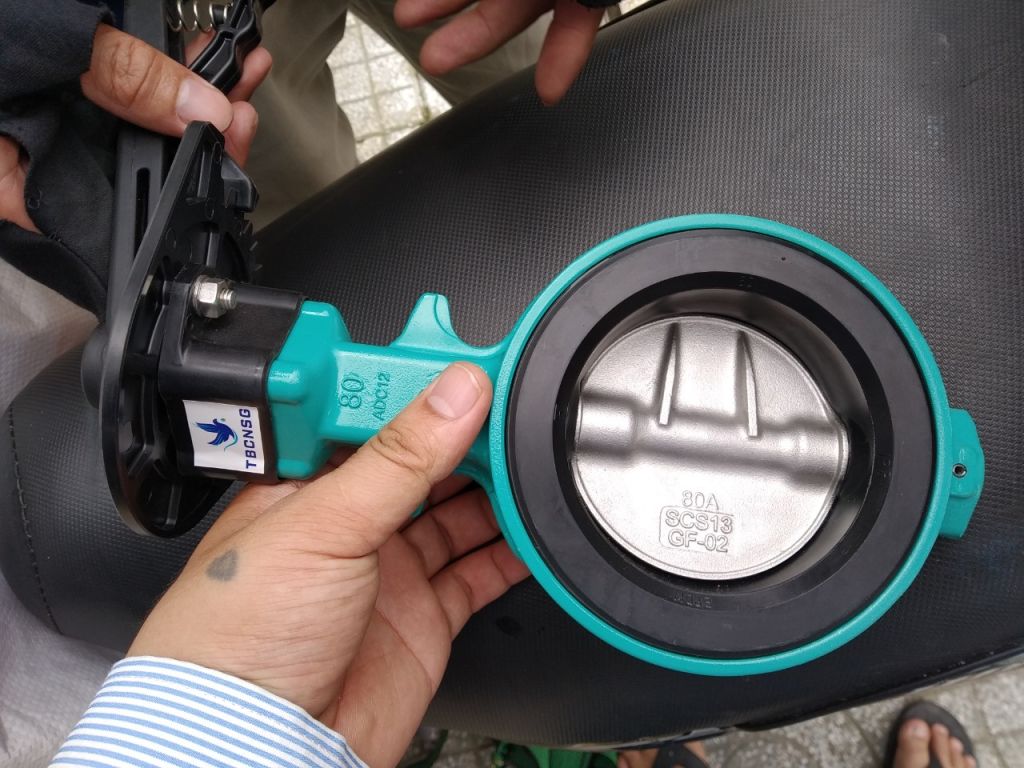

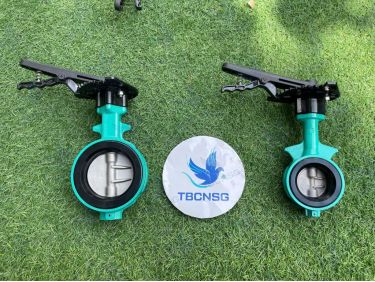

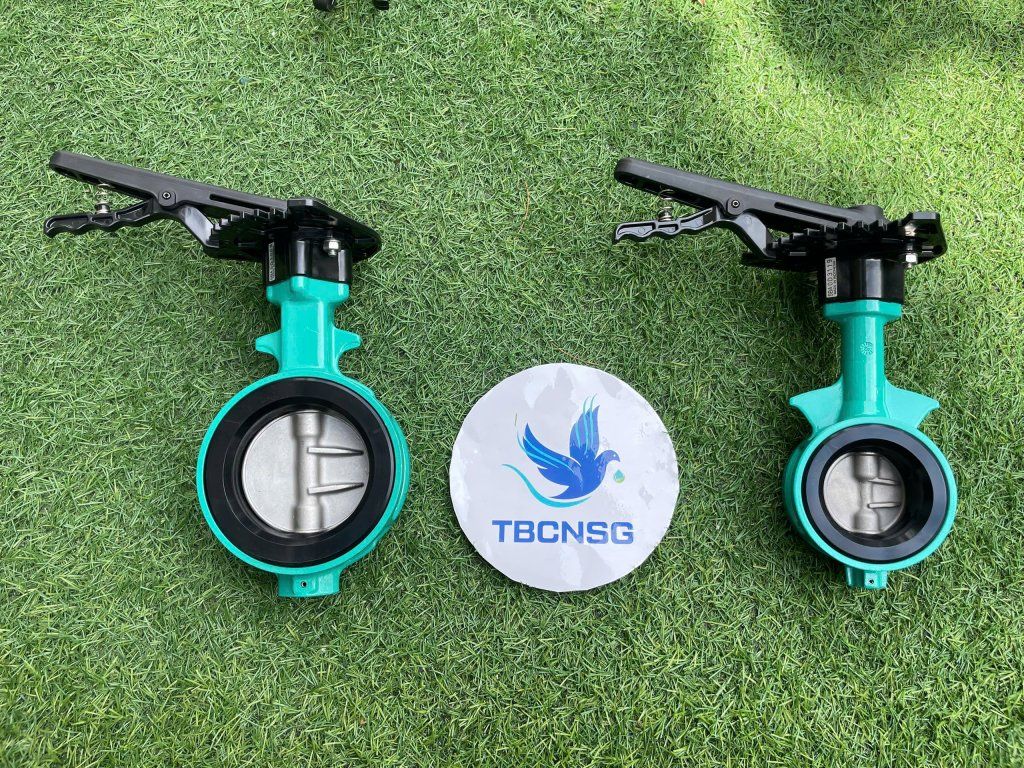

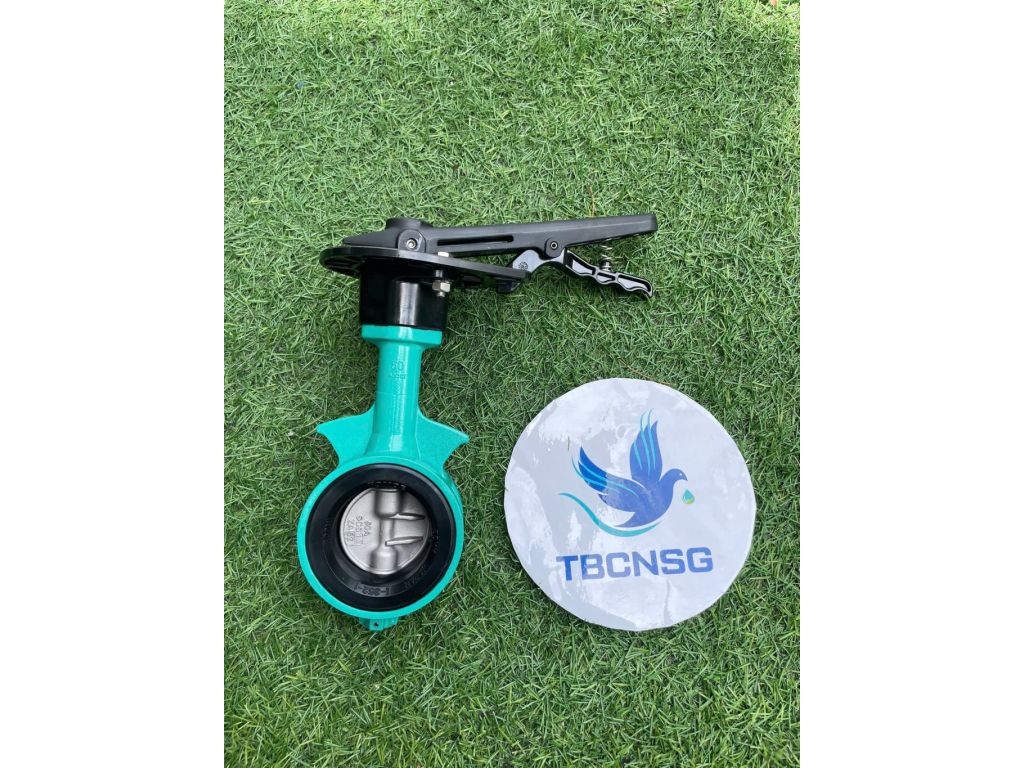

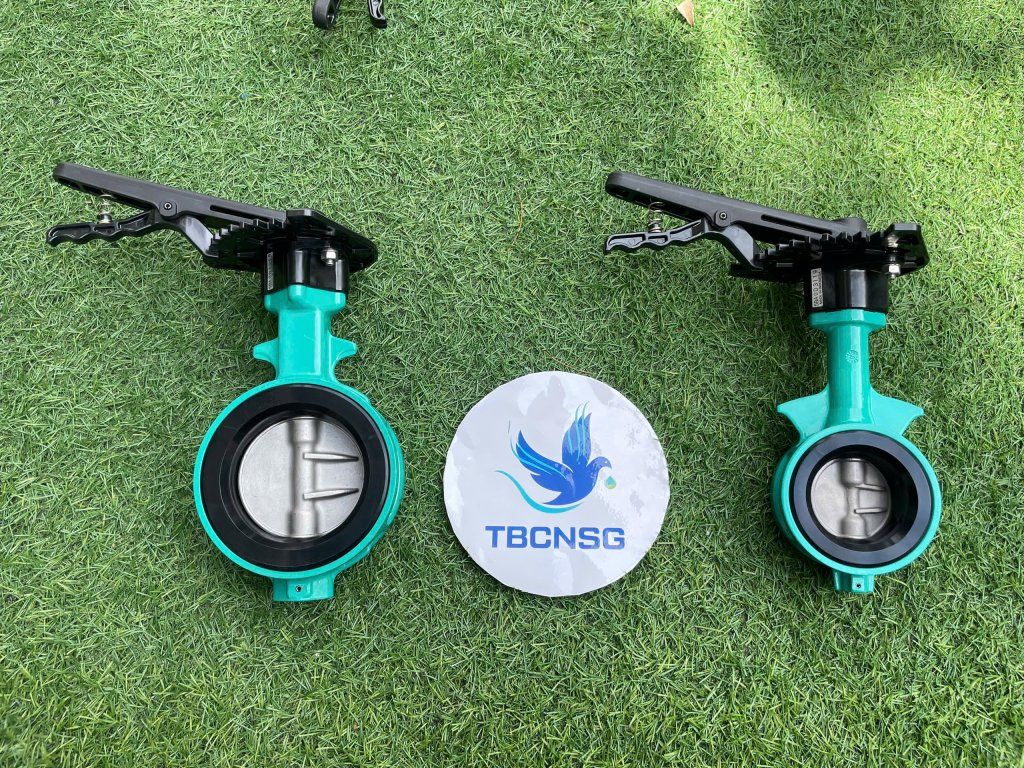

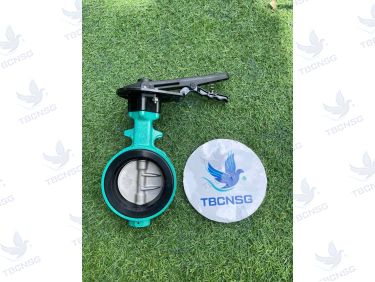

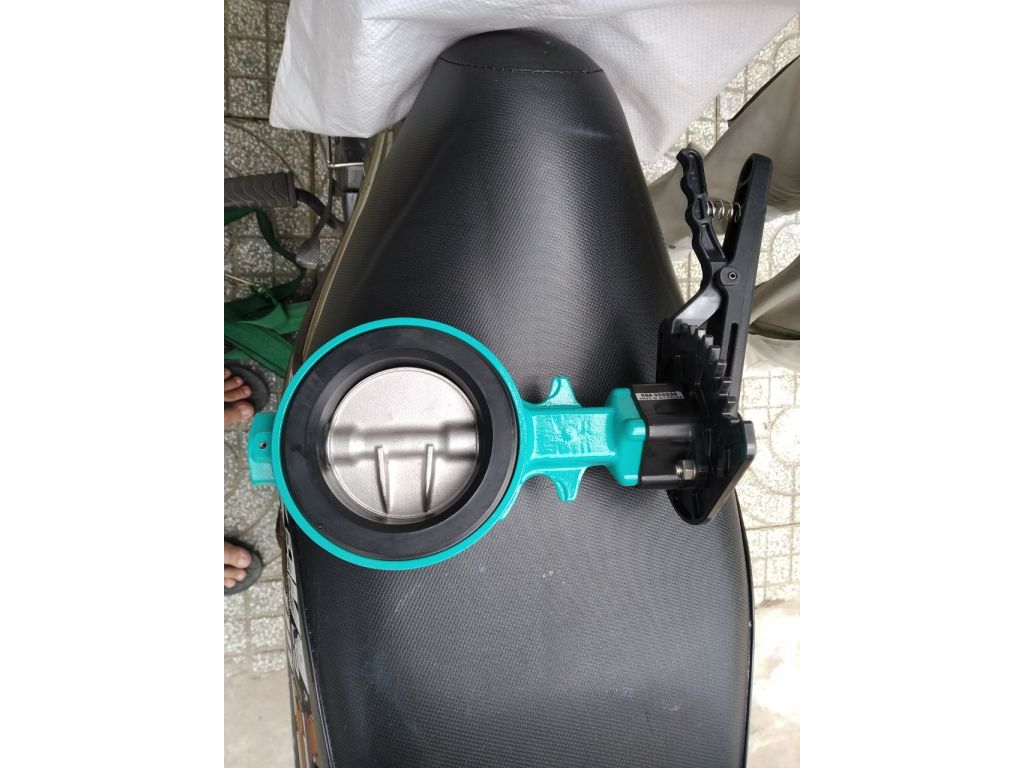

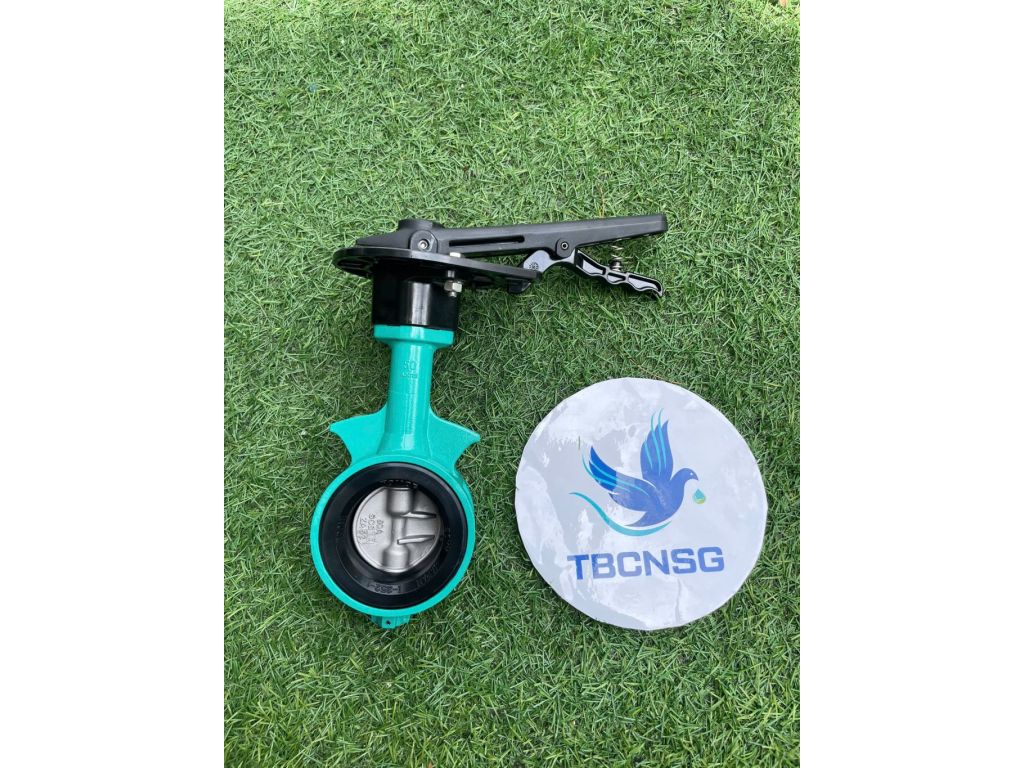

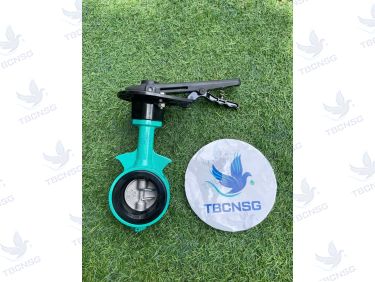

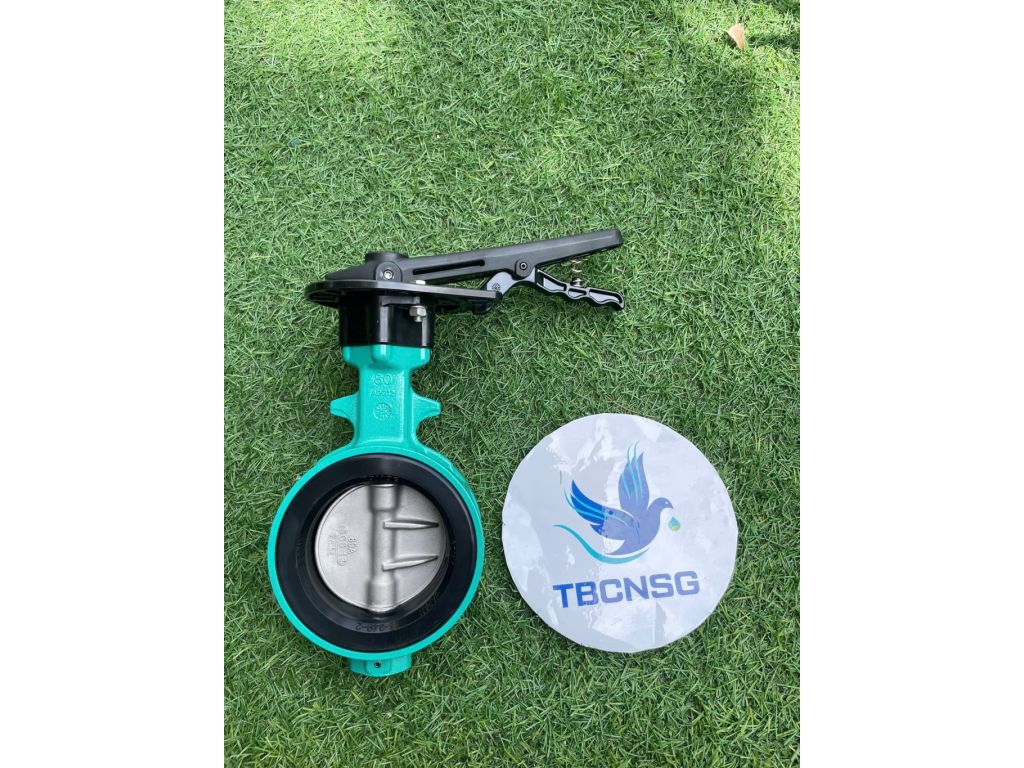

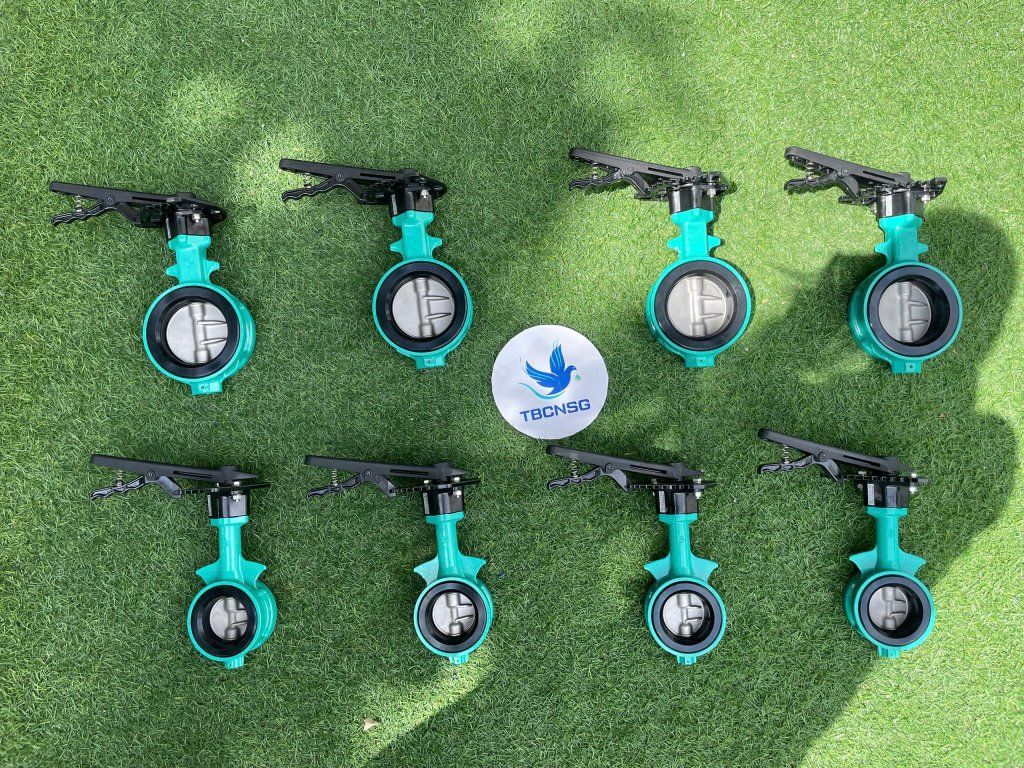

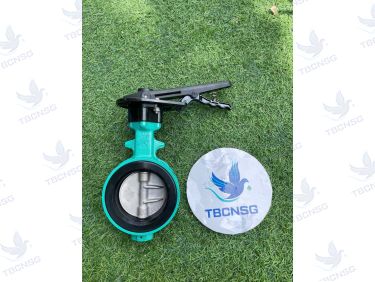

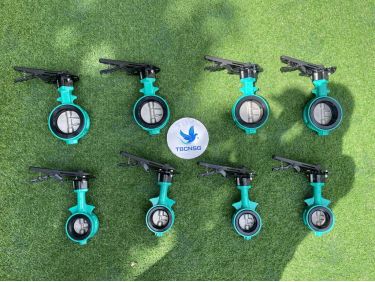

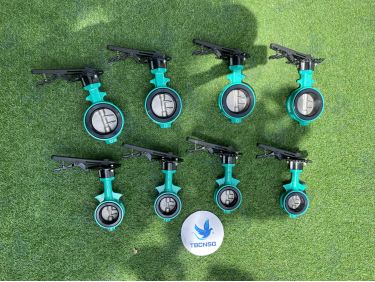

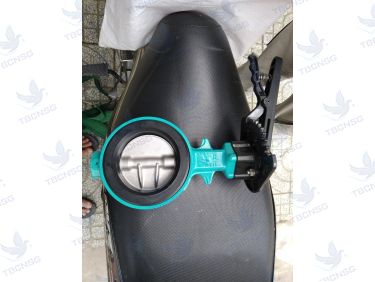

Van Bướm Tay Gạt Tomoe 700Z

Giới thiệu & Nguyên lý hoạt động

Van Bướm Tay Gạt Tomoe 700Z là dòng van công nghiệp thuộc phân khúc trung cấp, được thiết kế để kiểm soát dòng chảy chất lỏng và khí trong các hệ thống đường ống. Cơ chế hoạt động của van dựa trên nguyên lý quay của một đĩa hình tròn (đĩa van) nằm bên trong thân van. Khi tay gạt được xoay, đĩa van sẽ quay theo một góc nhất định, từ đó điều chỉnh mức độ mở hoặc đóng của đường đi cho lưu chất. Ở vị trí đóng hoàn toàn, đĩa van sẽ vuông góc với hướng dòng chảy, tạo ra một rào cản kín. Khi đĩa van xoay song song với hướng dòng chảy, van sẽ mở hoàn toàn, cho phép lưu chất đi qua với lưu lượng tối đa.

Model 700Z-1J sử dụng cơ cấu tay gạt để điều khiển, cho phép người vận hành nhanh chóng đóng/mở van hoặc điều chỉnh lưu lượng ở các mức độ trung gian. Sự kết hợp giữa vật liệu chế tạo và thiết kế gioăng làm kín đảm bảo khả năng ngăn chặn rò rỉ hiệu quả trong các điều kiện vận hành khác nhau.

Thông số kỹ thuật chi tiết

Ưu điểm & Nhược điểm kỹ thuật

Ưu điểm kỹ thuật:

• Thiết kế Wafer tiện lợi: Kiểu kết nối Wafer giúp van dễ dàng lắp đặt và tháo gỡ, chỉ cần kẹp giữa hai mặt bích của đường ống mà không cần sử dụng bulong xuyên qua thân van. Điều này giảm thiểu không gian lắp đặt và chi phí phụ kiện.
• Đa dạng vật liệu: Sự lựa chọn giữa thân gang dẻo và hợp kim nhôm, cùng với các loại vật liệu đĩa van (SUS304, SUS316) và gioăng (EPDM, NBR) cho phép van thích ứng với nhiều loại môi trường làm việc và yêu cầu về hóa chất, nhiệt độ.
• Khả năng làm kín tốt: Gioăng cao su được ép chặt vào thân van và tiếp xúc trực tiếp với đĩa van khi đóng, tạo ra một lớp làm kín hiệu quả, ngăn chặn rò rỉ.
• Vận hành nhanh chóng: Tay gạt cho phép đóng/mở van chỉ với một thao tác đơn giản và nhanh chóng, rất hữu ích trong các tình huống cần phản ứng nhanh.
• Tuân thủ tiêu chuẩn quốc tế: Khả năng tương thích với nhiều tiêu chuẩn mặt bích phổ biến (JIS, ASME, DIN) giúp việc tích hợp vào các hệ thống hiện có trở nên dễ dàng.
• Thương hiệu uy tín: Tomoe là thương hiệu nổi tiếng từ Nhật Bản, đảm bảo chất lượng và độ bền của sản phẩm.

Nhược điểm kỹ thuật:

• Hạn chế về áp suất và nhiệt độ: Với áp suất làm việc tối đa 1.0 MPa (10 bar) và giới hạn nhiệt độ cho gioăng, van này không phù hợp cho các ứng dụng áp suất cao hoặc nhiệt độ khắc nghiệt.
• Không phù hợp cho lưu chất hạt rắn: Thiết kế đĩa van quay có thể gặp khó khăn khi xử lý lưu chất có chứa hạt rắn lớn hoặc ăn mòn, có thể gây kẹt hoặc hư hại đĩa van, gioăng.
• Độ chính xác điều tiết lưu lượng hạn chế: Mặc dù có thể điều chỉnh lưu lượng ở các vị trí trung gian, độ chính xác của van bướm trong việc điều tiết lưu lượng không cao bằng các loại van chuyên dụng như van cầu hoặc van điều khiển.
• Yêu cầu lắp đặt chính xác: Lắp đặt kiểu Wafer đòi hỏi sự căn chỉnh chính xác giữa các mặt bích và lực siết bulong đồng đều để đảm bảo độ kín.
• Giới hạn về kích thước: Phạm vi kích thước từ DN40 đến DN300 có thể không đáp ứng được các yêu cầu cho các đường ống siêu lớn.

Hướng dẫn lắp đặt & vận hành

Lắp đặt:

1. Kiểm tra van và đường ống: Trước khi lắp đặt, kiểm tra kỹ van để đảm bảo không có hư hỏng trong quá trình vận chuyển. Vệ sinh sạch sẽ mặt bích của đường ống và bề mặt tiếp xúc của van để loại bỏ bụi bẩn, gỉ sét hoặc vật lạ có thể ảnh hưởng đến độ kín.
2. Chuẩn bị mặt bích: Đảm bảo mặt bích của đường ống tương thích với tiêu chuẩn kết nối của van (JIS, ASME, DIN).
3. Định vị van: Đặt van vào giữa hai mặt bích của đường ống, đảm bảo các lỗ bulong trên van thẳng hàng với các lỗ trên mặt bích.
4. Siết bulong: Lắp bulong và đai ốc, siết chặt theo trình tự chéo và đối xứng. Sử dụng lực siết đồng đều để ép gioăng làm kín vào thân van và mặt bích một cách chặt chẽ. Tránh siết quá chặt một bên, có thể gây cong vênh đĩa van hoặc thân van.
5. Kiểm tra hướng dòng chảy: Đảm bảo van được lắp đặt theo đúng hướng dòng chảy của lưu chất được chỉ định trên thân van (nếu có).

Vận hành:

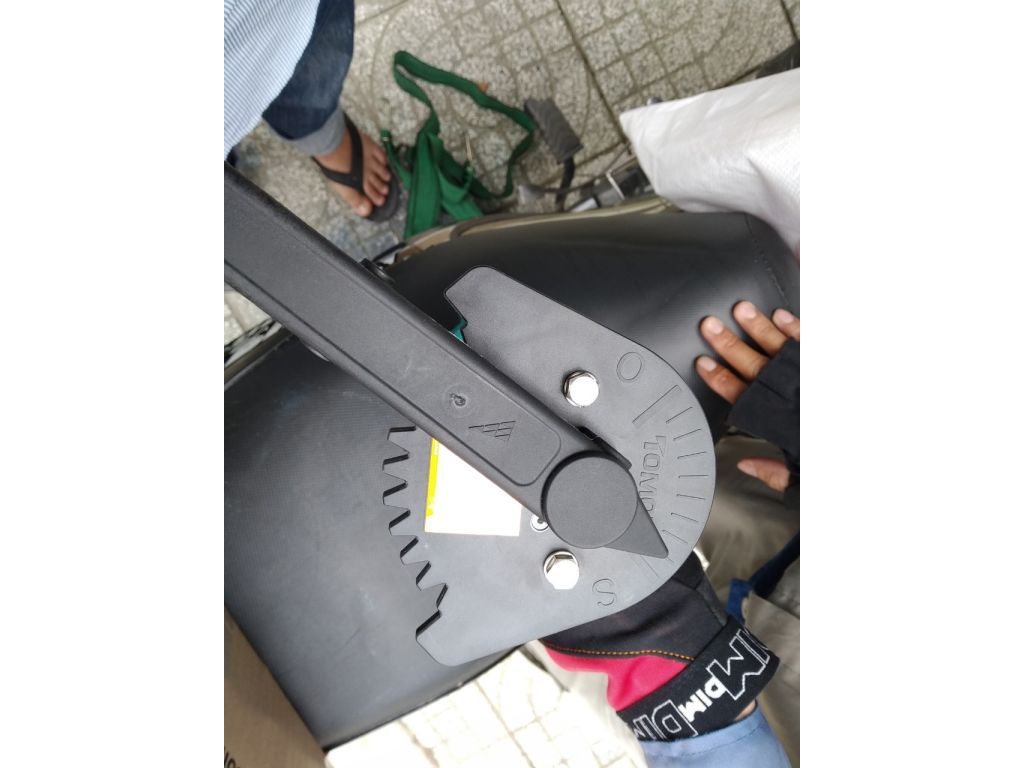

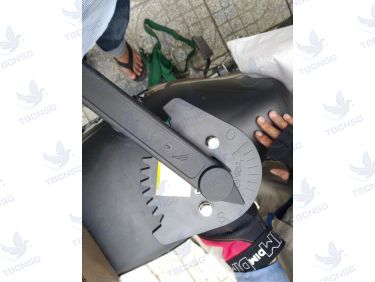

1. Mở van: Để mở van, gạt tay gạt theo chiều ngược kim đồng hồ (hoặc theo chỉ dẫn trên tay gạt) cho đến khi đạt đến vị trí mong muốn. Van có các khấc định vị cho các góc mở phổ biến (0°, 25°, 50°, 75°, 90°).
2. Đóng van: Để đóng van, gạt tay gạt theo chiều kim đồng hồ cho đến khi đĩa van vuông góc với dòng chảy, đảm bảo van đóng hoàn toàn.
3. Điều tiết lưu lượng: Van có thể được sử dụng để điều tiết lưu lượng bằng cách đặt tay gạt ở các góc mở trung gian. Tuy nhiên, cần lưu ý rằng việc vận hành ở các vị trí mở một phần trong thời gian dài có thể gây mài mòn gioăng và đĩa van.
4. Kiểm tra định kỳ: Sau khi lắp đặt và vận hành, thực hiện kiểm tra định kỳ để phát hiện sớm các dấu hiệu rò rỉ hoặc hoạt động bất thường.

Bảo trì & xử lý sự cố

Bảo trì định kỳ:

• Vệ sinh bên ngoài: Lau chùi bề mặt van định kỳ bằng khăn ẩm để loại bỏ bụi bẩn và hóa chất bám dính.
• Kiểm tra độ kín: Định kỳ kiểm tra các điểm kết nối và thân van xem có dấu hiệu rò rỉ không. Nếu phát hiện rò rỉ, cần kiểm tra lại lực siết bulong hoặc tình trạng của gioăng.
• Kiểm tra hoạt động của tay gạt: Đảm bảo tay gạt hoạt động trơn tru, không bị kẹt hoặc lỏng lẻo.
• Bảo dưỡng gioăng (nếu cần): Đối với các ứng dụng khắc nghiệt hoặc thời gian sử dụng lâu dài, có thể cần xem xét thay thế gioăng làm kín theo khuyến cáo của nhà sản xuất hoặc khi có dấu hiệu xuống cấp (chai cứng, nứt, rách). Việc thay thế gioăng cần được thực hiện bởi kỹ thuật viên có kinh nghiệm.

Xử lý sự cố thường gặp:

• Van bị rò rỉ tại vị trí đĩa van và gioăng:
  • Nguyên nhân: Gioăng bị mòn, bẩn, hoặc hư hỏng; đĩa van bị cong vênh hoặc trầy xước; lực siết bulong không đủ.
  • Khắc phục: Kiểm tra và vệ sinh gioăng, đĩa van. Nếu gioăng hư hỏng, cần thay thế. Kiểm tra và siết lại bulong theo đúng trình tự. Nếu đĩa van bị cong vênh, cần thay thế van.
• Van khó đóng/mở hoặc bị kẹt:
  • Nguyên nhân: Bụi bẩn, cặn bẩn bám vào đĩa van hoặc thân van; đĩa van bị cong vênh; tay gạt bị lỏng hoặc hỏng.
  • Khắc phục: Vệ sinh van. Kiểm tra và làm thẳng đĩa van nếu có thể. Siết chặt hoặc thay thế tay gạt nếu cần.
• Rò rỉ tại vị trí kết nối mặt bích:
  • Nguyên nhân: Lắp đặt sai, bulong siết không đều, gioăng đệm mặt bích (nếu có) bị hỏng, hoặc mặt bích đường ống bị biến dạng.
  • Khắc phục: Kiểm tra lại quy trình lắp đặt, đảm bảo các mặt bích phẳng và song song. Siết lại bulong theo trình tự. Thay thế gioăng đệm mặt bích nếu cần.

Ứng dụng thực tế

Van Bướm Tay Gạt Tomoe 700Z với thiết kế linh hoạt và vật liệu đa dạng, được ứng dụng rộng rãi trong nhiều ngành công nghiệp và hệ thống khác nhau:

• Hệ thống cấp thoát nước: Sử dụng trong các hệ thống cấp nước sinh hoạt, nước thải đô thị và công nghiệp, hệ thống xử lý nước.
• Nhà máy hóa chất: Dùng để kiểm soát dòng chảy của các hóa chất loãng, dung môi, axit hoặc bazơ nhẹ (tùy thuộc vào vật liệu gioăng và đĩa van).
• Ngành dầu khí và hóa dầu: Ứng dụng trong các đường ống dẫn dầu, khí đốt không quá áp suất cao, các hệ thống phụ trợ.
• Hệ thống phòng cháy chữa cháy (PCCC): Có thể được sử dụng trong các hệ thống sprinkler hoặc đường ống dẫn nước cho hệ thống PCCC, nơi yêu cầu độ tin cậy cao.
• Hệ thống HVAC (Heating, Ventilation, and Air Conditioning): Dùng trong các đường ống nước lạnh, nước nóng, hệ thống làm mát và thông gió trong các tòa nhà thương mại, công nghiệp.
• Nhà máy thực phẩm và đồ uống: Sử dụng để kiểm soát dòng chảy của nước, bia, sữa, hoặc các loại chất lỏng khác trong quá trình sản xuất (chọn vật liệu gioăng phù hợp như EPDM).
• Ngành công nghiệp giấy và bột giấy: Ứng dụng trong các quy trình sản xuất liên quan đến nước và hóa chất.
• Hệ thống tưới tiêu nông nghiệp: Kiểm soát lưu lượng nước trong các hệ thống tưới tiêu quy mô lớn.
