Trong các hệ thống phòng cháy chữa cháy (PCCC), việc kiểm soát trạng thái đóng/mở của van trên đường ống cấp nước cứu hỏa là yêu cầu bắt buộc theo quy định. Van bướm tín hiệu điện Shinyi WBSS kiểu kẹp Wafer ra đời nhằm đáp ứng chính xác nhu cầu đó: kết cấu van bướm tay quay truyền thống kết hợp hộp công tắc giám sát hành trình (Signal Box), truyền tín hiệu khô về tủ điều khiển trung tâm, giúp người vận hành nắm bắt tức thời trạng thái van mà không cần đến tận nơi kiểm tra.

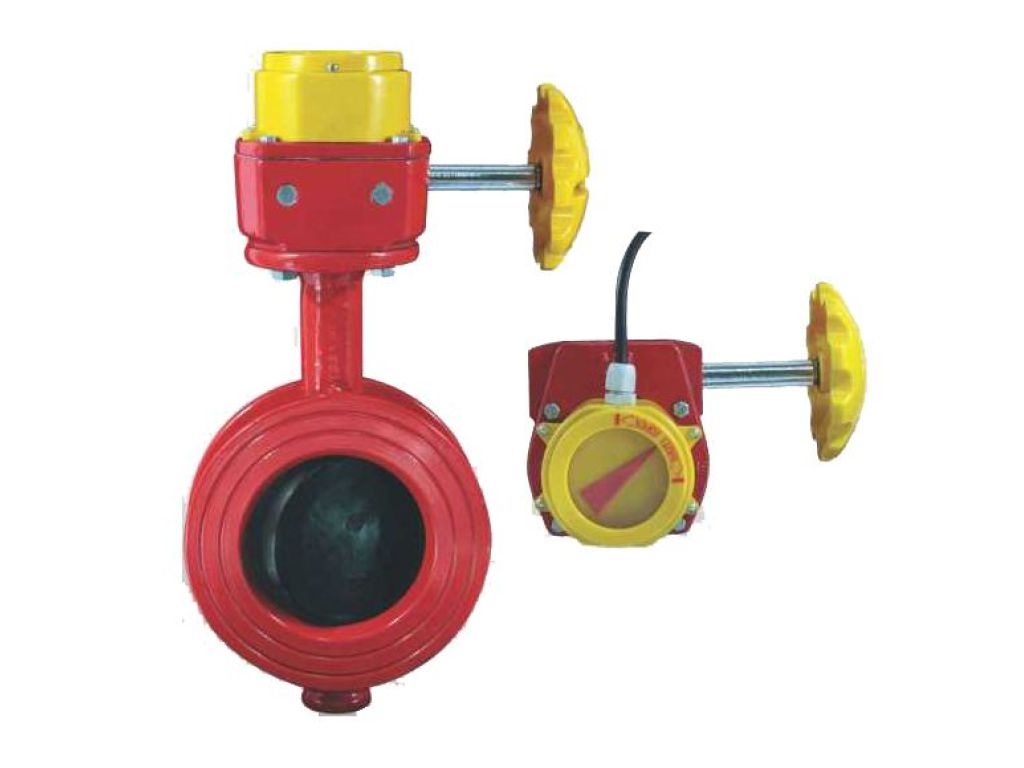

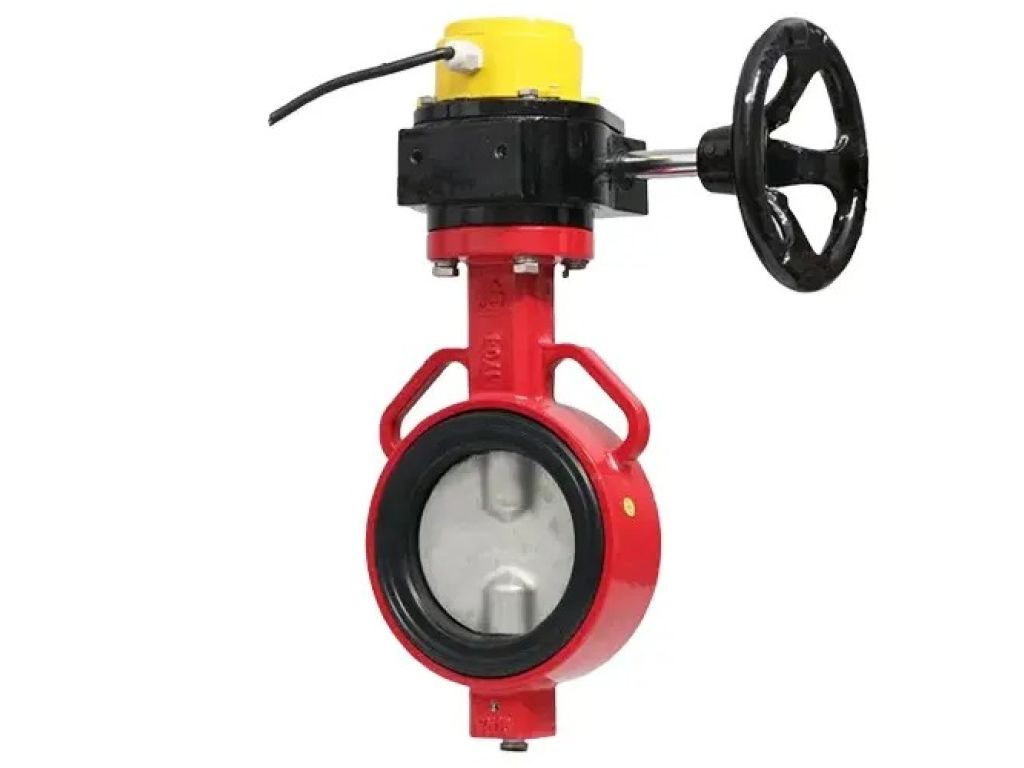

Van bướm tín hiệu điện Shinyi WBSS là dòng van bướm kiểu kẹp Wafer được thiết kế dựa trên nền tảng van bướm tay quay (lever hoặc gear) của Shinyi. Điểm khác biệt nằm ở việc tích hợp thêm hộp công tắc giám sát hành trình (Signal Box) bằng nhựa cao cấp, có nhiệm vụ ghi nhận và truyền tín hiệu khô (tiếp điểm đóng/mở) về tủ điều khiển trung tâm.
Nhờ đó, van vừa đảm nhiệm chức năng đóng ngắt dòng chảy, vừa đóng vai trò như một thiết bị giám sát trạng thái đường ống. Vỏ ngoài van được sơn Epoxy màu đỏ đặc trưng, dễ nhận diện trong hệ thống PCCC, với dải kích cỡ từ DN50 đến DN300 phù hợp với hầu hết tuyến ống cấp nước cứu hỏa hiện nay.
Khi người vận hành quay tay quay để đóng hoặc mở van, trục van xoay đĩa van đến vị trí tương ứng. Lúc này, cơ cấu cam bên trong hộp công tắc sẽ tác động lên các tiếp điểm hành trình, chuyển trạng thái tín hiệu khô từ đó truyền về tủ điều khiển trung tâm.
Tín hiệu khô ở đây là dạng tiếp điểm không mang điện áp sẵn, cho phép đấu nối linh hoạt với nhiều loại tủ điều khiển, module PLC hoặc hệ thống giám sát khác nhau mà không lo xung đột nguồn. Nhờ vậy, trung tâm điều hành luôn biết chính xác van đang ở trạng thái mở hay đóng, phục vụ công tác kiểm tra, nghiệm thu và ứng cứu khi có sự cố cháy.
| Thông số | Chi tiết |
|---|---|
| Model | WBSS |
| Kiểu kết nối | Kiểu kẹp Wafer |
| Kích cỡ | DN50 - DN300 |
| Áp lực làm việc | PN10 / PN16 |
| Nhiệt độ làm việc | 0°C đến 80°C (tùy vật liệu gioăng) |
| Vật liệu thân van | Gang / Gang cầu |
| Vật liệu đĩa van | Inox 304 / 316 / Gang mạ niken |
| Vật liệu gioăng | EPDM / NBR / PTFE |
| Bộ truyền động | Tay quay hoặc hộp số tay quay |
| Hộp công tắc | Signal Box vỏ nhựa cao cấp, tín hiệu khô đóng/mở |
| Bề mặt ngoài | Sơn Epoxy màu đỏ |
| Tiêu chuẩn mặt bích | BS / DIN / JIS / ANSI |
| Ứng dụng chính | Hệ thống phòng cháy chữa cháy, cấp nước cứu hỏa |
Với thiết kế chuyên dụng, dòng van này được sử dụng phổ biến trong:
TBCNSG.com - Công Ty Cổ Phần Đầu Tư Xuất Nhập Khẩu Thiết Bị Công Nghiệp Sài Gòn là đơn vị chuyên cung cấp van công nghiệp, đồng hồ nước, đồng hồ áp suất và các thiết bị công nghiệp chất lượng cao. Khi lựa chọn mua van bướm tín hiệu điện Shinyi WBSS tại đây, khách hàng nhận được:
Quý khách có nhu cầu báo giá van bướm tín hiệu điện Shinyi WBSS kiểu kẹp Wafer hoặc cần tư vấn giải pháp van cho hệ thống PCCC, vui lòng liên hệ:
Công Ty Cổ Phần Đầu Tư Xuất Nhập Khẩu Thiết Bị Công Nghiệp Sài Gòn
Với kinh nghiệm cung cấp thiết bị công nghiệp cho nhiều công trình, TBCNSG.com cam kết mang đến cho khách hàng sản phẩm van bướm tín hiệu điện Shinyi WBSS chất lượng, ổn định và dịch vụ hậu mãi tận tâm.
