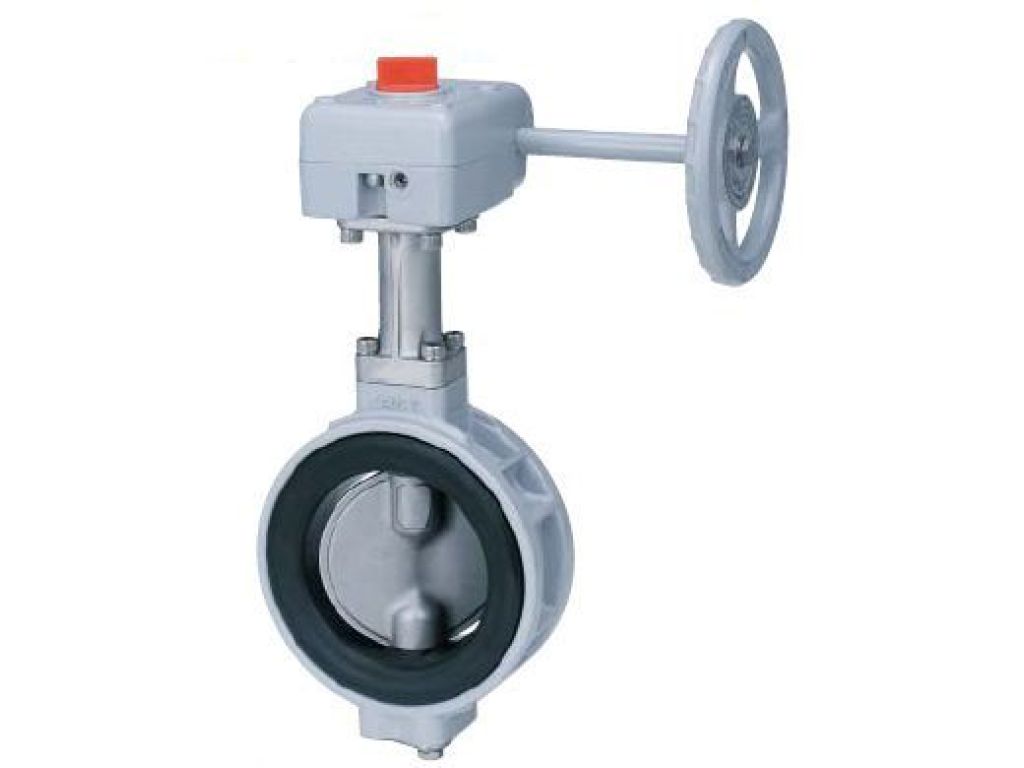

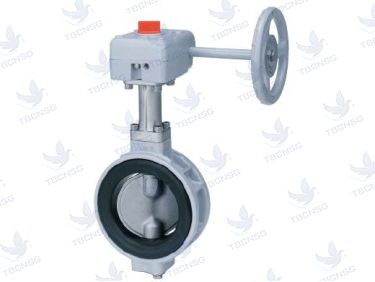

Giới thiệu & Nguyên lý hoạt động
Van bướm KITZ 10DJUE là loại van bướm kiểu kẹp bích (Wafer Type) vận hành bằng tay gạt. Nguyên lý hoạt động dựa trên việc xoay một đĩa tròn (cánh bướm) nằm trong lòng van. Khi tay gạt ở vị trí đóng, đĩa van song song với dòng chảy, ngăn cản lưu chất. Khi xoay tay gạt, đĩa van xoay vuông góc với dòng chảy, cho phép lưu chất đi qua. Van này được thiết kế cho việc đóng/mở nhanh chóng và điều tiết lưu lượng ở mức độ nhất định.
Thông số kỹ thuật chi tiết
| Thông số | Chi tiết |
|---|---|
| Hãng sản xuất | KITZ (Nhật Bản) |
| Model | 10DJUE |
| Loại van | Van bướm |
| Kiểu kết nối | Kẹp bích (Wafer Type) |
| Phương thức vận hành | Tay gạt (Lever Operated) |
| Dải kích thước (DN) | DN40 - DN600 |
| Áp suất làm việc danh nghĩa (PN) | PN10 (Tương đương 1.0 MPa / 10 bar / 145 psi) |
| Nhiệt độ làm việc tối đa | -20°C đến 120°C (có thể lên đến 130°C tùy điều kiện) |
| Vật liệu thân van (Body) | Gang dẻo (Ductile Iron) - FCD450-10 |
| Vật liệu đĩa van (Disc) | Inox 304 (CF8/SCS13A) hoặc Inox 316 |
| Vật liệu trục van (Stem) | Thép không gỉ (SUS410/SUS420) |
| Vật liệu vòng đệm (Seat/Liner) | Cao su EPDM |
| Tiêu chuẩn áp dụng | JIS 10K |
| Môi trường sử dụng | Nước sạch, nước thải, khí nén, xăng dầu (nhiệt độ thường), HVAC |
Ưu điểm & Nhược điểm kỹ thuật
Ưu điểm:
- Cấu tạo đơn giản, gọn nhẹ: Dễ dàng lắp đặt và bảo trì.
- Vận hành nhanh: Tay gạt cho phép đóng/mở chỉ với một thao tác xoay 90 độ.
- Vật liệu EPDM: Gioăng EPDM có khả năng chịu nhiệt độ cao hơn NBR (lên đến 120°C so với 70°C), phù hợp cho nhiều ứng dụng.
- Độ bền cao: Thân gang dẻo và đĩa inox đảm bảo khả năng chống ăn mòn và chịu lực tốt.
- Kích thước đa dạng: Phù hợp với nhiều kích cỡ đường ống từ DN40 đến DN600.
Nhược điểm:
- Khó điều tiết lưu lượng chính xác: Van bướm chủ yếu dùng cho chức năng đóng/mở, việc điều tiết lưu lượng có thể không chính xác ở các vị trí trung gian.
- Rủi ro hư hỏng gioăng ở nhiệt độ quá cao: Mặc dù EPDM chịu nhiệt tốt, nhưng vẫn có giới hạn nhiệt độ làm việc.
- Thao tác với kích thước lớn: Với các van có đường kính lớn (từ DN200 trở lên), việc sử dụng tay gạt có thể gây khó khăn và cần lực lớn hơn. Khuyến nghị sử dụng model G-10DJUE có hộp số.
Hướng dẫn lắp đặt & vận hành
Lắp đặt:
- Đảm bảo mặt bích của đường ống sạch sẽ và không có dị vật.
- Kiểm tra hướng dòng chảy trên đường ống trùng với hướng dòng chảy của van (thường được đánh dấu trên thân van).
- Đặt van vào giữa hai mặt bích của đường ống, đảm bảo các lỗ bu lông thẳng hàng.
- Siết chặt các bu lông theo đường chéo để đảm bảo lực ép đều lên vòng đệm của van. Không siết quá chặt để tránh làm biến dạng thân van hoặc gioăng.
- Kiểm tra lại độ kín của kết nối trước khi đưa vào vận hành chính thức.
Vận hành:
- Sử dụng tay gạt để xoay đĩa van. Vị trí đóng hoàn toàn khi tay gạt vuông góc với đường ống, vị trí mở hoàn toàn khi tay gạt song song với đường ống.
- Đối với van có kích thước lớn, nên sử dụng model có hộp số để thao tác nhẹ nhàng hơn.
- Tránh vận hành van ở vị trí đóng một phần trong thời gian dài hoặc ở tốc độ dòng chảy cao để giảm thiểu mài mòn đĩa van và gioăng.
Bảo trì & xử lý sự cố
Bảo trì định kỳ:
- Kiểm tra định kỳ độ kín của van, đặc biệt là vòng đệm và đĩa van.
- Bôi trơn trục van nếu cần thiết (theo khuyến cáo của nhà sản xuất).
- Vệ sinh bên ngoài van, loại bỏ bụi bẩn và ăn mòn.
- Kiểm tra hoạt động của tay gạt hoặc hộp số.
Xử lý sự cố:
- Rò rỉ tại trục van: Kiểm tra độ siết của các bulong giữ nắp trục hoặc tình trạng của gioăng trục.
- Rò rỉ tại đĩa van hoặc gioăng: Kiểm tra xem có dị vật kẹt trong van không, hoặc gioăng có bị mòn, rách không. Cần thay thế gioăng hoặc kiểm tra lại việc lắp đặt.
- Tay gạt bị kẹt: Kiểm tra xem có vật lạ cản trở chuyển động của đĩa van không, hoặc trục van có bị cong vênh.
Ứng dụng thực tế
Van bướm KITZ 10DJUE được ứng dụng rộng rãi trong các hệ thống công nghiệp và dân dụng:
- Hệ thống cấp thoát nước: Nước sinh hoạt, nước thải công nghiệp, nước tưới tiêu.
- Hệ thống HVAC: Hệ thống điều hòa không khí, thông gió, hệ thống làm mát.
- Hệ thống khí nén: Đường ống dẫn khí nén.
- Ngành xăng dầu: Trong các ứng dụng không yêu cầu nhiệt độ cao.
- Nhà máy hóa chất: Với các hóa chất tương thích với vật liệu EPDM và gang dẻo/inox.
- Hệ thống phòng cháy chữa cháy (PCCC): Trong các đường ống dẫn nước.
