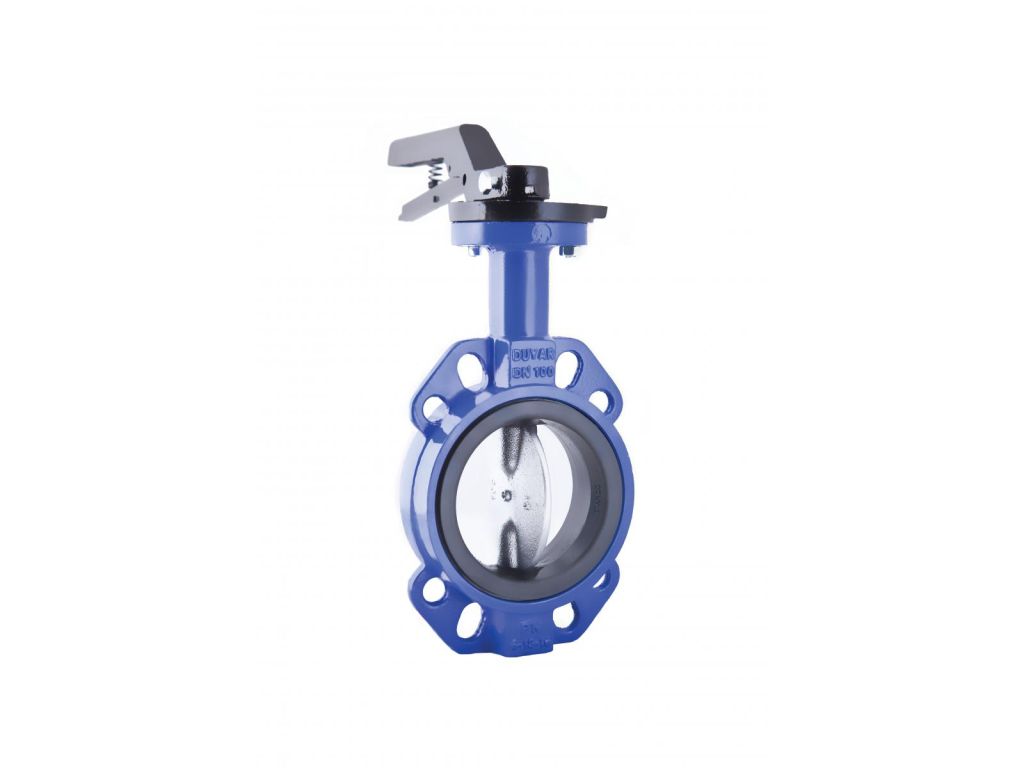

Van bướm Duyar model T-0910

  • Giá bán: Liên hệ nhận báo giá
  • Danh mục: Van bướm
  • Thương hiệu: Duyar
  • Bảo hành: Có
  • Hỗ trợ giao hàng: Có

Thông tin sản phẩm

Van bướm Duyar model T-0910 là một sản phẩm chất lượng cao, được sản xuất bởi công ty DUYAR đến từ Thổ Nhĩ Kỳ. Van này thuộc dòng van bướm tay gạt thân gang và có model T-0910, với tiêu chuẩn thiết kế TS EN 593.

Van bướm T-0910 được thiết kế với kích thước mặt bích theo tiêu chuẩn TS EN 1092-2 (PN6/ PN10/ PN16), giúp dễ dàng lắp đặt và kết nối với các hệ thống ống dẫn khác. Van được kiểm tra theo tiêu chuẩn TS EN 12266-1 để đảm bảo chất lượng và hiệu suất hoạt động.

Sản phẩm này có khả năng hoạt động trong khoảng nhiệt độ -10 đến 110 °C và áp suất làm việc tương ứng PN6/PN10/PN16. Điều này cho phép van bướm T-0910 được sử dụng trong nhiều ứng dụng khác nhau và điều chỉnh lưu lượng chất lỏng hoặc khí.

Hình ảnh

Van bướm T-0910 được cấu tạo từ các vật liệu chất lượng cao. Thân van được làm từ gang GG 25 - EN GJL 250 - Cast Iron, mang lại độ bền và độ ổn định cao. Clapper và Plated được làm từ gang GGG 40 - EN GJS 400-15 - Ductile Iron được mạ niken, giúp chống ăn mòn và gia tăng tuổi thọ của van. Tay cầm van cũng được làm từ gang GGG 40 - EN GJS 400-15 - Ductile Iron, đảm bảo độ bền và dễ sử dụng.

Stem trên và Stem dưới của van được làm từ thép không gỉ X20Cr13 - AISI420 - Stainless Steel, mang lại độ cứng và khả năng chống ăn mòn. O-Ring và Seat được làm từ EPDM và NBR, giúp tạo kín và đảm bảo tính chất kín khí và chịu hóa chất của van. Stem được bôi trơn bằng Bronze, giúp giảm ma sát và tăng tuổi thọ của van.

Van bướm Duyar model T-0910 là một sản phẩm chất lượng, với các thông số kỹ thuật đạt chuẩn và được sử dụng rộng rãi trong các hệ thống ống dẫn nước, hệ thống điều hòa không khí, và các ứng dụng công nghiệp khác.

Chức năng của van bướm Duyar T-0910:

Hình Minh Hoạ
Hình Minh Hoạ
  1. Điều chỉnh lưu lượng chất lỏng: Van bướm Duyar T-0910 được thiết kế để điều chỉnh lưu lượng chất lỏng thông qua việc mở hoặc đóng hoàn toàn dòng chảy. Khi van mở, chất lỏng có thể chảy qua một cách tự do, trong khi khi van đóng, nó sẽ ngăn chặn hoàn toàn dòng chảy.

  2. Kiểm soát áp suất: Van bướm T-0910 cung cấp khả năng kiểm soát áp suất trong hệ thống. Khi van được điều chỉnh, nó có thể giảm hoặc tăng áp suất chất lỏng trong ống dẫn, đáp ứng nhu cầu và yêu cầu của quá trình hoạt động.

  3. Chống ngược dòng chảy: Van bướm Duyar T-0910 cũng có khả năng ngăn chặn ngược dòng chảy của chất lỏng trong hệ thống. Điều này đảm bảo rằng chất lỏng chỉ di chuyển theo một hướng duy nhất và không có nguy cơ ngược trở lại các thiết bị hoặc phần hệ thống khác.

  4. Dễ dàng điều khiển: Với thiết kế van bướm tay gạt, việc điều khiển và vận hành van bướm Duyar T-0910 trở nên dễ dàng. Tay cầm van có thể xoay để mở hoặc đóng van một cách thuận tiện và nhanh chóng, cho phép người vận hành kiểm soát lưu lượng và áp suất một cách chính xác.

  5. Độ tin cậy cao: Với vật liệu cấu tạo chất lượng cao như gang và thép không gỉ, van bướm Duyar T-0910 đảm bảo độ bền và độ tin cậy cao trong quá trình hoạt động. Nó có khả năng chịu được áp suất và nhiệt độ làm việc đáng tin cậy và duy trì hiệu suất ổn định trong thời gian dài.

  6. Ứng dụng đa dạng: Van bướm Duyar T-0910 có thể được sử dụng trong nhiều ngành công nghiệp và ứng dụng khác nhau. Nó thích hợp cho hệ thống ống dẫn nước, hệ thống xử lý chất thải, hệ thống điều hòa không khí, hệ thống cấp thoát nước và nhiều ứng dụng công nghiệp khác.

Tóm lại, van bướm Duyar T-0910 là một sản phẩm có chức năng đa dạng và đáng tin cậy. Với khả năng điều chỉnh lưu lượng, kiểm soát áp suất và ngăn ngừa ngược dòng chảy, nó đáp ứng được các yêu cầu của nhiều quy trình và ứng dụng công nghiệp khác nhau.

Ứng dụng của van bướm Duyar T-0910:

  1. Hệ thống cấp thoát nước: Van bướm Duyar T-0910 được sử dụng rộng rãi trong các hệ thống cấp thoát nước để điều chỉnh lưu lượng và kiểm soát áp suất. Nó có thể được áp dụng trong hệ thống xử lý nước thải, hệ thống thoát nước mưa, hệ thống cấp nước sạch và nhiều ứng dụng khác liên quan đến quản lý nước.

  2. Hệ thống ống dẫn nước và khí: Van bướm Duyar T-0910 được sử dụng trong các hệ thống ống dẫn nước và khí để điều chỉnh lưu lượng và kiểm soát áp suất. Các ứng dụng bao gồm hệ thống cấp nước công nghiệp, hệ thống thoát nước công nghiệp, hệ thống cấp khí trong nhà máy và các hệ thống ống dẫn trong ngành xử lý và sản xuất.

  3. Hệ thống điều hòa không khí: Van bướm Duyar T-0910 được sử dụng trong các hệ thống điều hòa không khí để điều chỉnh lưu lượng và kiểm soát áp suất của chất lỏng làm mát hoặc chất lượng không khí. Nó có thể được áp dụng trong hệ thống điều hòa không khí trong tòa nhà, nhà máy, trung tâm thương mại và các công trình xây dựng khác.

  4. Ngành công nghiệp: Van bướm Duyar T-0910 cũng được sử dụng trong nhiều ngành công nghiệp khác nhau như hóa chất, dầu khí, thực phẩm và đồ uống, giấy và bột giấy, và nhiều ngành công nghiệp khác. Nó có khả năng kiểm soát lưu lượng và áp suất trong quá trình sản xuất và vận hành các thiết bị và hệ thống công nghiệp.

  5. Các ứng dụng khác: Van bướm Duyar T-0910 còn có thể được sử dụng trong các ứng dụng khác như hệ thống tưới tiêu, hệ thống hồ bơi, hệ thống xử lý nước sạch và các ứng dụng xử lý chất lỏng khác. Độ tin cậy và khả năng điều chỉnh lưu lượng của van bướm T-0910 giúp nó phù hợp với nhiều ứng dụng khác nhau trong đời sống hàng ngày và các ngành công nghiệp.

Tóm lại, van bướm Duyar T-0910 có ứng dụng đa dạng trong nhiều lĩnh vực khác nhau bao gồm hệ thống cấp thoát nước, hệ thống ống dẫn nước và khí, hệ thống điều hòa không khí, ngành công nghiệp và các ứng dụng khác. Sản phẩm này đáp ứng được yêu cầu của các quy trình công nghiệp và hệ thống quản lý chất lỏng khác nhau.

Cấu tạo của van bướm Duyar T-0910:

  1. Thân van: Thân van là phần chính của van bướm Duyar T-0910 và thường được làm từ thép không gỉ hoặc gang. Thân van có hình dạng trụ tròn và có đường kính phù hợp với kích thước ống dẫn. Nó cung cấp sự vững chắc và chịu được áp suất từ dòng chảy chất lỏng.

  2. Đĩa van: Đĩa van là bộ phận quan trọng trong van bướm Duyar T-0910. Nó được gắn trên trục van và có thể quay để mở hoặc đóng van. Đĩa van thường có hình dạng tròn hoặc hình chữ D nhằm tối ưu hóa lưu lượng chất lỏng khi van được mở. Đĩa van được làm bằng vật liệu chất lượng cao để đảm bảo độ bền và khả năng chịu được áp suất.

  3. Trục van: Trục van là phần kết nối giữa tay cầm van và đĩa van. Nó truyền động từ tay cầm van đến đĩa van và điều khiển quá trình mở hoặc đóng van. Trục van thường làm từ thép không gỉ hoặc thép carbon để đảm bảo độ bền và tuổi thọ cao.

  4. Tay cầm van: Tay cầm van được gắn vào trục van và có vai trò điều khiển việc mở hoặc đóng van. Tay cầm có thể xoay theo chiều ngang để điều chỉnh đĩa van và kiểm soát lưu lượng chất lỏng. Thiết kế tay cầm thông thường là dạng gạt hoặc bánh xe để dễ dàng vận hành van.

  5. Bộ kẹp và bộ kín: Van bướm Duyar T-0910 đi kèm với bộ kẹp và bộ kín để đảm bảo việc kín nước hoàn hảo khi van đóng. Bộ kẹp và bộ kín giúp ngăn chặn rò rỉ chất lỏng và đảm bảo hiệu suất hoạt động của van.

  6. Phụ kiện và các bộ phận khác: Van bướm Duyar T-0910 có thể đi kèm với các phụ kiện bổ sung như hộp số, đồng hồ đo áp suất, Van giảm áp và bộ điều khiển tự động. Các phụ kiện này mở rộng tính năng và ứng dụng của van, cho phép nó được tích hợp vào các hệ thống tự động hoặc điều khiển từ xa.

Tóm lại, van bướm Duyar T-0910 có cấu tạo gồm thân van, đĩa van, trục van, tay cầm van, bộ kẹp và bộ kín. Với các phụ kiện và bộ phận khác nhau, nó có thể được tùy chỉnh để đáp ứng các yêu cầu và ứng dụng cụ thể trong các hệ thống ống dẫn chất lỏng.

Ứng dụng của van bướm Duyar T-0910:

  1. Hệ thống cấp thoát nước: Van bướm Duyar T-0910 được sử dụng rộng rãi trong các hệ thống cấp thoát nước để điều chỉnh lưu lượng và kiểm soát áp suất. Nó có thể được áp dụng trong hệ thống xử lý nước thải, hệ thống thoát nước mưa, hệ thống cấp nước sạch và nhiều ứng dụng khác liên quan đến quản lý nước.

  2. Hệ thống ống dẫn nước và khí: Van bướm Duyar T-0910 được sử dụng trong các hệ thống ống dẫn nước và khí để điều chỉnh lưu lượng và kiểm soát áp suất. Các ứng dụng bao gồm hệ thống cấp nước công nghiệp, hệ thống thoát nước công nghiệp, hệ thống cấp khí trong nhà máy và các hệ thống ống dẫn trong ngành xử lý và sản xuất.

  3. Hệ thống điều hòa không khí: Van bướm Duyar T-0910 được sử dụng trong các hệ thống điều hòa không khí để điều chỉnh lưu lượng và kiểm soát áp suất của chất lỏng làm mát hoặc chất lượng không khí. Nó có thể được áp dụng trong hệ thống điều hòa không khí trong tòa nhà, nhà máy, trung tâm thương mại và các công trình xây dựng khác.

  4. Ngành công nghiệp: Van bướm Duyar T-0910 cũng được sử dụng trong nhiều ngành công nghiệp khác nhau như hóa chất, dầu khí, thực phẩm và đồ uống, giấy và bột giấy, và nhiều ngành công nghiệp khác. Nó có khả năng kiểm soát lưu lượng và áp suất trong quá trình sản xuất và vận hành các thiết bị và hệ thống công nghiệp.

  5. Các ứng dụng khác: Van bướm Duyar T-0910 còn có thể được sử dụng trong các ứng dụng khác như hệ thống tưới tiêu, hệ thống hồ bơi, hệ thống xử lý nước sạch và các ứng dụng xử lý chất lỏng khác. Độ tin cậy và khả năng điều chỉnh lưu lượng của van bướm T-0910 giúp nó phù hợp với nhiều ứng dụng khác nhau trong đời sống hàng ngày và các ngành công nghiệp.

Tóm lại, van bướm Duyar T-0910 có ứng dụng đa dạng trong nhiều lĩnh vực khác nhau bao gồm hệ thống cấp thoát nước, hệ thống ống dẫn nước và khí, hệ thống điều hòa không khí, ngành công nghiệp và các ứng dụng khác. Sản phẩm này đáp ứng được yêu cầu của các quy trình công nghiệp và hệ thống quản lý chất lỏng khác nhau.

Cách lắp đặt van bướm đúng chuẩn:

Lắp đặt van bướm đúng cách là rất quan trọng để đảm bảo hoạt động hiệu quả và độ tin cậy của hệ thống. Dưới đây là các bước cơ bản để lắp đặt van bướm đúng chuẩn:

  1. Kiểm tra và chuẩn bị: Trước khi lắp đặt van bướm, hãy kiểm tra các thông số kỹ thuật của van để đảm bảo rằng nó phù hợp với yêu cầu của hệ thống. Đảm bảo rằng van và các bộ phận kèm theo không có bất kỳ hư hỏng nào. Chuẩn bị các công cụ và vật liệu cần thiết cho quá trình lắp đặt.

  2. Vị trí lắp đặt: Xác định vị trí lắp đặt cho van bướm. Vị trí này nên đảm bảo tiện lợi cho việc tiếp cận và vận hành van. Nó cũng cần đảm bảo rằng van được đặt trong vị trí thích hợp để đảm bảo lưu lượng chất lỏng được điều chỉnh một cách hiệu quả.

  3. Chuẩn bị ống dẫn: Chuẩn bị ống dẫn bằng cách cắt và chuẩn bị đầu ống. Đảm bảo rằng các đầu ống đã được làm sạch và không có cặn bẩn hoặc vật liệu ngoại lai nào.

  4. Gắn van lên ống dẫn: Đặt van bướm vào vị trí lắp đặt trên ống dẫn và sử dụng các bộ kẹp hoặc ốc vít để cố định van với ống. Đảm bảo rằng van được chính xác định vị trí và ổn định trên ống.

  5. Kết nối đầu ống: Sử dụng các phụ kiện như đai nối, ống mềm hoặc Măng xông để kết nối đầu ống với van. Đảm bảo rằng các kết nối được làm chặt chẽ và không có rò rỉ.

  6. Kiểm tra và kiểm tra: Sau khi lắp đặt xong, hãy kiểm tra kỹ lưỡng van và hệ thống ống dẫn. Đảm bảo rằng van hoạt động một cách mượt mà và không có rò rỉ. Kiểm tra lưu lượng chất lỏng qua van để đảm bảo rằng nó hoạt động theo yêu cầu.

  7. Vận hành và bảo dưỡng: Sau khi lắp đặt, hãy thực hiện các thử nghiệm và vận hành ban đầu để đảm bảo rằng van hoạt động đúng cách. Đồng thời, hãy tuân thủ các hướng dẫn bảo dưỡng của nhà sản xuất để duy trì và kéo dài tuổi thọ của van bướm.

Lưu ý rằng quy trình lắp đặt có thể thay đổi tùy theo loại van và yêu cầu cụ thể của hệ thống. Để đảm bảo lắp đặt chính xác, luôn tuân thủ hướng dẫn và tư vấn từ nhà sản xuất hoặc kỹ thuật viên chuyên nghiệệp trong trường hợp cần thiết.



Hình ảnh sản phẩm
