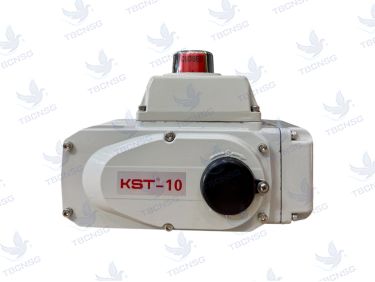

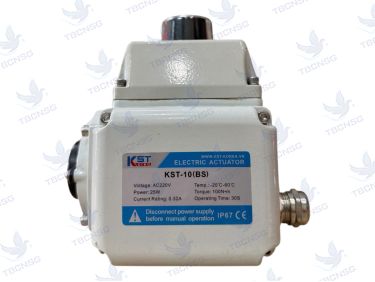

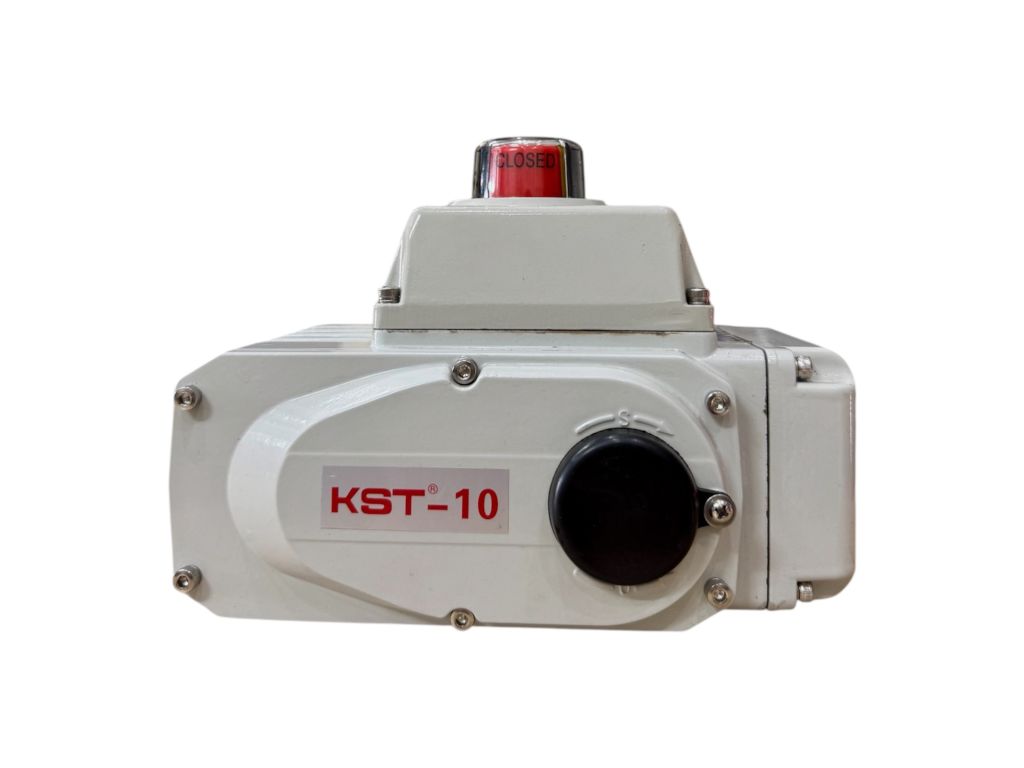

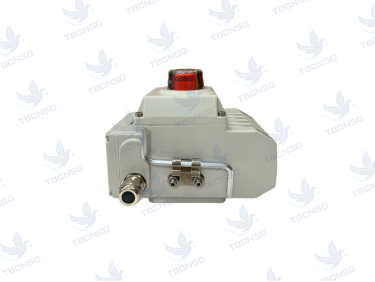

Bộ truyền động điện KST KRJJ KST-10

Bộ truyền động điện KST KRJJ KST-10 là gì?

Bộ truyền động điện (electric actuator) là thiết bị nhận tín hiệu điều khiển từ hệ thống tự động hóa, sau đó dùng động cơ điện để tạo chuyển động quay hoặc chuyển động thẳng, tác động trực tiếp lên van công nghiệp, damper gió hoặc các cơ cấu chấp hành khác. Trong một hệ thống điều khiển tự động, truyền động điện đóng vai trò như "cánh tay" thực thi mệnh lệnh của bộ điều khiển, giúp quá trình đóng mở, điều tiết lưu lượng diễn ra chính xác, ổn định và không cần can thiệp thủ công.

Bộ truyền động điện KST KRJJ KST-10 là một model thuộc dòng truyền động điện KRJJ của thương hiệu KST. Đây là dòng truyền động điện kiểu quay (rotary actuator), được thiết kế để lắp ghép với các loại van có chuyển động quay một phần tư vòng như van bướm, van bi, hoặc lắp trực tiếp lên trục damper trong hệ thống thông gió và điều hòa không khí.

Một số đặc điểm nổi bật thường thấy ở model KST-10:

• Thiết kế nhỏ gọn, khối lượng nhẹ, phù hợp với các van cỡ nhỏ và trung bình.
• Vỏ hợp kim nhôm đúc, có khả năng chống ăn mòn và chống bụi nước ở mức cơ bản đến nâng cao.
• Hỗ trợ nhiều kiểu điều khiển: On/Off, điều khiển 3 điểm (3-point), điều khiển analog và tùy chọn truyền thông Modbus.
• Có công tắc hành trình (limit switch) và cơ cấu phản hồi vị trí, giúp hệ thống giám sát được trạng thái đóng mở của van.
• Mặt bích kết nối theo tiêu chuẩn ISO 5211, thuận tiện khi thay thế hoặc nâng cấp thiết bị.

Trong bài viết này, chúng tôi tổng hợp các thông tin cần thiết về bộ truyền động điện KST KRJJ KST-10 gồm cấu tạo, nguyên lý hoạt động, thông số kỹ thuật tham khảo, ứng dụng thực tế tại Việt Nam và hướng dẫn lựa chọn, lắp đặt. Đây là những nội dung kỹ sư, nhà thầu và đơn vị vận hành cần nắm trước khi quyết định đưa thiết bị vào hệ thống.

Cấu tạo và nguyên lý hoạt động của KST KRJJ KST-10

Cấu tạo các bộ phận chính

Một bộ truyền động điện KST-10 điển hình được cấu thành từ các bộ phận sau:

• Động cơ điện: Là bộ phận tạo chuyển động, thường dùng động cơ một pha hoặc động cơ DC tùy phiên bản điện áp. Động cơ được thiết kế kèm chế độ bảo vệ quá nhiệt để tránh hư hỏng khi làm việc liên tục.
• Hộp giảm tốc: Giảm tốc độ quay của động cơ và tăng mô-men đầu ra, đồng thời giúp trục ra quay đúng hành trình yêu cầu (thường là 90 độ).
• Bộ điều khiển: Bo mạch nhận tín hiệu từ hệ thống điều khiển trung tâm, xử lý và điều khiển chiều quay, thời điểm dừng của động cơ.
• Trục ra: Nơi kết nối trực tiếp với trục van hoặc trục damper, truyền mô-men từ hộp giảm tốc sang cơ cấu chấp hành.
• Công tắc hành trình (limit switch): Xác định vị trí đóng và mở hoàn toàn, ngắt điện động cơ khi đã đạt hành trình, tránh hiện tượng quá hành trình gây kẹt hoặc hỏng van.
• Biến trở phản hồi vị trí (potentiometer): Cung cấp tín hiệu phản hồi về vị trí thực tế của trục ra cho bộ điều khiển hoặc hệ thống BMS.
• Bộ gia nhiệt (heater) và gioăng làm kín: Có ở một số phiên bản nhằm chống ngưng tụ hơi ẩm bên trong vỏ, phù hợp khi lắp đặt ngoài trời hoặc trong môi trường ẩm.
• Vỏ bảo vệ: Thường làm bằng hợp kim nhôm đúc, phủ lớp sơn chống ăn mòn, đạt cấp bảo vệ IP65 hoặc IP67 tùy phiên bản.
• Tay quay khẩn cấp: Cho phép đóng mở van bằng tay khi mất điện hoặc khi cần can thiệp trong quá trình bảo trì.

Nguyên lý hoạt động

Nguyên lý hoạt động của bộ truyền động điện KST KRJJ KST-10 có thể tóm gọn theo chuỗi: nhận tín hiệu điều khiển, động cơ quay, hộp giảm tốc truyền mô-men, trục ra tác động lên van hoặc damper.

Cụ thể, khi bộ điều khiển hoặc hệ thống BMS gửi tín hiệu đến truyền động, bo mạch điều khiển sẽ cấp điện cho động cơ quay theo chiều tương ứng. Chuyển động quay tốc độ cao của động cơ được hộp giảm tốc chuyển đổi thành chuyển động quay chậm hơn nhưng có mô-men lớn hơn ở trục ra. Trục ra quay và kéo theo trục van hoặc cánh damper. Khi trục ra đạt đến vị trí đặt trước, công tắc hành trình tác động và ngắt điện động cơ, kết thúc hành trình.

Các chế độ điều khiển thường gặp:

• Điều khiển On/Off: Truyền động chỉ thực hiện hai trạng thái đóng hoàn toàn hoặc mở hoàn toàn, phù hợp với các van chỉ cần đóng mở định kỳ.
• Điều khiển 3 điểm (3-point): Nhận tín hiệu mở, dừng, đóng từ bộ điều khiển, cho phép dừng van ở vị trí trung gian.
• Điều khiển analog: Nhận tín hiệu 4-20mA hoặc 0-10V để điều tiết vị trí van theo tỷ lệ, thích hợp cho các hệ thống cần điều chỉnh lưu lượng liên tục như chilled water trong HVAC.
• Điều khiển Modbus RTU: Truyền thông qua mạng RS-485, cho phép giám sát và điều khiển nhiều thiết bị trên cùng một tuyến, thuận tiện khi tích hợp vào hệ thống BMS.

Về cơ chế bảo vệ, truyền động được trang bị phản hồi vị trí giúp hệ thống biết van đang ở đâu, đồng thời có bảo vệ quá tải bằng rơ-le nhiệt hoặc cơ cấu ngắt mô-men để tránh hỏng hộp số khi van bị kẹt.

Thông số kỹ thuật bộ truyền động điện KST-10

Bảng dưới đây tổng hợp các thông số kỹ thuật thường gặp của dòng truyền động điện KST KRJJ. Các giá trị mang tính tham khảo và có thể thay đổi theo từng phiên bản, từng mã hàng cụ thể. Khi đặt hàng hoặc đấu thầu, quý khách nên đối chiếu trực tiếp với datasheet do nhà sản xuất cung cấp.

Lưu ý: Dòng KRJJ có nhiều biến thể với mô-men và điện áp khác nhau. Trước khi chọn mua, cần xác định rõ mã model đầy đủ, điện áp nguồn thực tế tại công trình, kiểu tín hiệu điều khiển mà hệ thống đang sử dụng và kích thước trục van cần kết nối. Nếu chỉ dựa vào tên gọi chung KST-10 mà không kiểm tra các thông số trên, rất dễ mua sai phiên bản.

Quý khách cần bảng thông số chi tiết và bản vẽ kích thước của bộ truyền động điện KST-10, vui lòng liên hệ báo giá để được gửi datasheet chính thức.

Ứng dụng thực tế của KST KRJJ KST-10 tại Việt Nam

Với mô-men ở mức nhỏ và trung bình, bộ truyền động điện KST-10 phù hợp với nhiều hệ thống tại Việt Nam, đặc biệt là các công trình tòa nhà, nhà máy sản xuất và hệ thống xử lý nước.

• Hệ thống HVAC: Điều khiển damper gió trong đường ống thông gió, điều tiết van nước chilled water, van hồi nước nóng trong các hệ thống điều hòa trung tâm của cao ốc văn phòng, khách sạn, trung tâm thương mại.
• Xử lý nước và cấp thoát nước: Lắp trên van bướm, van bi trong hệ thống cấp nước, xử lý nước thải, trạm bơm, hệ thống lọc nước công nghiệp.
• Công nghiệp sản xuất: Điều khiển van trong hệ thống khí nén, đường ống hóa chất, dây chuyền chế biến thực phẩm và đồ uống.
• Tòa nhà thông minh (BMS): Kết hợp với hệ thống quản lý tòa nhà thông qua tín hiệu analog hoặc Modbus để giám sát và điều khiển tập trung.
• Hệ thống phòng cháy chữa cháy: Điều khiển van trong một số nhánh hệ thống, tuy nhiên cần kiểm tra kỹ yêu cầu về tiêu chuẩn và chứng nhận trước khi sử dụng.

Khi chọn truyền động cho từng loại van, cần lưu ý:

• Van bướm: Cần tính mô-men khởi động cao hơn mô-men vận hành, đặc biệt với van đường kính lớn hoặc áp suất làm việc cao.
• Van bi: Mô-men phụ thuộc vào loại bi, vật liệu gioăng và áp suất đường ống; van bi có xu hướng cần mô-men lớn hơn van bướm cùng kích cỡ.
• Damper gió: Thường yêu cầu mô-men thấp hơn, nhưng cần chú ý đến độ kín và lực giữ cánh damper khi có áp suất gió lớn.

Hướng dẫn lựa chọn và lắp đặt bộ truyền động KST-10

Các tiêu chí chọn đúng model

• Xác định mô-men cần thiết: Tính toán dựa trên loại van, kích thước van, áp suất làm việc và môi trường chất lỏng. Luôn chọn truyền động có mô-men lớn hơn mô-men yêu cầu của van để đảm bảo tuổi thọ.
• Chọn tín hiệu điều khiển phù hợp: Nếu hệ thống chỉ cần đóng mở, chọn loại On/Off. Nếu cần điều tiết lưu lượng, chọn loại analog 4-20mA hoặc 0-10V. Nếu cần tích hợp BMS quy mô lớn, cân nhắc loại hỗ trợ Modbus RTU.
• Kiểm tra điện áp nguồn: Đảm bảo điện áp truyền động trùng với nguồn cấp thực tế tại tủ điện công trình.
• Chọn cấp bảo vệ theo môi trường: Trong nhà có thể dùng IP65, ngoài trời hoặc môi trường ẩm nên chọn IP67 kèm bộ gia nhiệt chống ngưng tụ.
• Kiểm tra kích thước trục và mặt bích: Đối chiếu tiêu chuẩn ISO 5211 giữa truyền động và van, kiểm tra đường kính trục, số lượng và khoảng cách lỗ bắt bu lông.
• Xem xét phụ kiện đi kèm: Tay quay khẩn cấp, mặt bích chuyển đổi, gioăng làm kín, bu lông và hướng dẫn đấu dây.

Lưu ý khi lắp đặt và vận hành

• Kiểm tra hành trình và giới hạn công tắc hành trình trước khi cấp điện, tránh để truyền động chạy quá hành trình gây kẹt van.
• Đấu dây đúng sơ đồ của nhà sản xuất, đặc biệt chú ý các tiếp điểm phụ và tiếp điểm phản hồi vị trí.
• Cài đặt góc quay và vị trí công tắc hành trình theo đúng yêu cầu của van, không tự ý điều chỉnh ngoài dải cho phép.
• Siết bu lông kết nối đúng lực, tránh quá chặt làm biến dạng mặt bích hoặc quá lỏng gây rung khi vận hành.
• Bảo trì định kỳ: kiểm tra gioăng làm kín, siết lại ốc, vệ sinh bề mặt tản nhiệt, kiểm tra độ ẩm bên trong hộp điều khiển.
• Với hệ thống quan trọng, nên kiểm tra chế độ đóng mở bằng tay định kỳ để đảm bảo tay quay khẩn cấp hoạt động tốt khi mất điện.

Một số lỗi thường gặp trong quá trình lắp đặt và vận hành:

• Truyền động không hoạt động do sai tín hiệu điều khiển hoặc đấu nhầm dây.
• Van không quay hết hành trình do cài đặt công tắc hành trình sai.
• Động cơ nóng, ngắt bảo vệ do quá tải hoặc van bị kẹt.
• Ẩm xâm nhập vào hộp điều khiển do gioăng lão hóa hoặc nắp không kín.
• Trục ra bị rơ hoặc mòn do lắp lệch tâm giữa truyền động và trục van.

KST KRJJ KST-10 phù hợp với những hệ thống nào?

Để có cái nhìn tổng quan, bảng dưới đây so sánh nhanh dòng KST-10 với một số nhóm truyền động điện phổ biến trên thị trường theo các tiêu chí cơ bản.

Nên chọn KST KRJJ KST-10 khi hệ thống cần điều khiển chính xác, có phản hồi vị trí, cần tích hợp với BMS hoặc cần điều tiết lưu lượng liên tục ở các van cỡ nhỏ và trung bình.

Không nên dùng KST-10 trong các trường hợp: tải van quá nặng, môi trường có yêu cầu chống cháy nổ, yêu cầu mức độ an toàn chức năng cao theo tiêu chuẩn SIL, hoặc các hệ thống đòi hỏi mô-men vượt quá khả năng của thiết bị. Trong những trường hợp này cần chọn dòng truyền động chuyên dụng hơn.

Mua bộ truyền động điện KST KRJJ KST-10 chính hãng ở đâu?

Việc lựa chọn nhà cung cấp uy tín có ảnh hưởng trực tiếp đến chất lượng thiết bị và tiến độ công trình. Một số tiêu chí nên cân nhắc:

• Nhà cung cấp có đầy đủ tài liệu kỹ thuật, datasheet và bản vẽ kích thước của sản phẩm.
• Có chính sách bảo hành rõ ràng, thời gian bảo hành cụ thể và quy trình xử lý khiếu nại minh bạch.
• Có đội ngũ kỹ thuật hỗ trợ tư vấn chọn model, hướng dẫn đấu dây và cài đặt hành trình.
• Có khả năng cung cấp phụ kiện thay thế và các dòng truyền động khác trong cùng hệ sản phẩm.
• Có kinh nghiệm cung cấp cho các công trình tại Việt Nam.

Thông tin cần hỏi rõ khi đặt hàng:

• Mã model chính xác và đầy đủ, bao gồm cả hậu tố chỉ điện áp và tín hiệu điều khiển.
• Phụ kiện đi kèm: tay quay khẩn cấp, mặt bích chuyển đổi, gioăng, bu lông.
• Thời gian giao hàng và khả năng cung cấp số lượng lớn cho dự án.
• Chính sách bảo hành, đổi trả và hỗ trợ kỹ thuật sau bán hàng.

Công Ty Cổ Phần Đầu Tư Xuất Nhập Khẩu Thiết Bị Công Nghiệp Sài Gòn là đơn vị chuyên cung cấp các sản phẩm van công nghiệp, đồng hồ nước, đồng hồ áp suất và thiết bị công nghiệp chất lượng cao. Chúng tôi cung cấp các dòng truyền động điện nói chung và bộ truyền động điện KST KRJJ KST-10 nói riêng, kèm tài liệu kỹ thuật và hỗ trợ tư vấn chọn model theo đúng yêu cầu hệ thống.

Quý khách có thể liên hệ theo thông tin sau để nhận báo giá và tư vấn kỹ thuật:

• Website: TBCNSG.com
• Địa chỉ: Số 25, Đường Số 1, Khu đô thị trung tâm hành chính Dĩ An, Khu phố Nhị Đồng 2, Phường Dĩ An, Thành phố Hồ Chí Minh
• Điện thoại: 09 1800 6799
• Email: [email protected]

Liên hệ ngay để nhận báo giá và tư vấn chọn đúng model KST-10 cho hệ thống của bạn. Đội ngũ kỹ thuật của chúng tôi sẵn sàng hỗ trợ kiểm tra thông số van, tính mô-men cần thiết và đề xuất phương án truyền động phù hợp nhất.

Câu hỏi thường gặp về bộ truyền động điện KST KRJJ KST-10

KST-10 có điều khiển được bằng tín hiệu 4-20mA không?

Có. Tùy phiên bản đặt hàng, KST-10 có thể được trang bị bộ điều khiển nhận tín hiệu analog 4-20mA hoặc 0-10V. Khi đặt hàng, quý khách cần ghi rõ loại tín hiệu điều khiển mong muốn để nhà cung cấp giao đúng cấu hình.

Cấp bảo vệ của KST-10 là bao nhiêu? Có dùng ngoài trời được không?

Cấp bảo vệ phụ thuộc từng phiên bản, phổ biến ở mức IP65 đến IP67. Với lắp đặt ngoài trời hoặc môi trường ẩm, nên chọn phiên bản IP67 kèm bộ gia nhiệt chống ngưng tụ và che chắn thêm để tăng tuổi thọ thiết bị.

KST-10 lắp được cho van bướm loại nào?

KST-10 phù hợp với các van bướm cỡ nhỏ và trung bình có kết nối mặt bích theo tiêu chuẩn ISO 5211 tương thích. Cần kiểm tra kích thước trục và mô-men yêu cầu của van trước khi lắp. Với van đường kính lớn hoặc áp suất cao, cần chọn dòng truyền động có mô-men lớn hơn.

Tuổi thọ và thời gian bảo hành của KST-10?

Tuổi thọ thiết bị phụ thuộc tần suất đóng mở, môi trường làm việc và chế độ bảo trì. Thời gian bảo hành cụ thể theo chính sách của nhà cung cấp tại thời điểm mua hàng, quý khách nên hỏi rõ khi đặt hàng.

Có hỗ trợ Modbus hoặc kết nối BMS không?

Một số phiên bản của dòng KRJJ hỗ trợ truyền thông Modbus RTU qua RS-485, cho phép tích hợp vào hệ thống BMS hoặc SCADA. Nếu hệ thống của bạn cần kết nối Modbus, hãy yêu cầu rõ khi đặt hàng để được cung cấp đúng phiên bản.

KST-10 có dùng được cho hơi nước không?

Việc sử dụng cho hơi nước phụ thuộc vào nhiệt độ môi trường làm việc của truyền động và nhiệt độ bề mặt van. Cần đảm bảo nhiệt độ tại vị trí lắp đặt không vượt quá giới hạn cho phép của thiết bị. Với ứng dụng hơi nước nhiệt độ cao, nên sử dụng thêm bộ cách nhiệt hoặc chọn dòng truyền động chuyên dụng.

Kết luận

Bộ truyền động điện KST KRJJ KST-10 là lựa chọn phù hợp cho các hệ thống cần điều khiển van bướm, van bi và damper ở mức mô-men nhỏ đến trung bình, đặc biệt khi cần phản hồi vị trí và khả năng tích hợp với hệ thống điều khiển tự động. Việc chọn đúng model, đúng tín hiệu điều khiển và đúng cấp bảo vệ sẽ giúp thiết bị vận hành ổn định, kéo dài tuổi thọ và giảm chi phí bảo trì.

Để được tư vấn chi tiết và nhận báo giá, quý khách vui lòng liên hệ Công Ty Cổ Phần Đầu Tư Xuất Nhập Khẩu Thiết Bị Công Nghiệp Sài Gòn qua hotline 09 1800 6799, email [email protected] hoặc truy cập TBCNSG.com. Chúng tôi cung cấp van công nghiệp, đồng hồ nước, đồng hồ áp suất và các thiết bị công nghiệp chất lượng cao, kèm hỗ trợ kỹ thuật trong suốt quá trình lắp đặt và vận hành.
