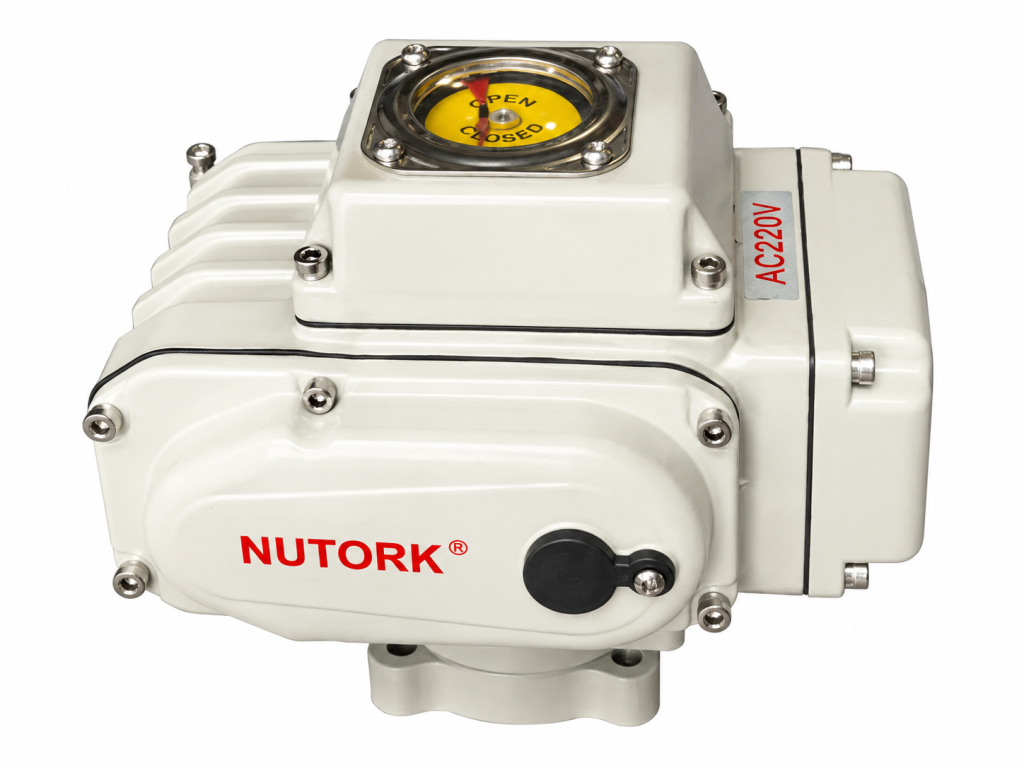

Giới thiệu tổng quan về bộ truyền động điện Nutork NTE-03BD
Trong hệ thống tự động hóa van công nghiệp, bộ truyền động điện Nutork NTE-03BD là một trong những dòng đầu điện ON-OFF được các kỹ sư cơ điện và nhà thầu lựa chọn phổ biến nhất hiện nay. Sản phẩm đến từ thương hiệu Nutork - thương hiệu chuyên sản xuất các dòng actuator điện cho van bi, van bướm với tiêu chuẩn chất lượng ổn định, giá thành hợp lý và được phân phối rộng khắp tại thị trường Việt Nam cũng như nhiều nước trong khu vực châu Á.
Đầu điện NTE-03BD Nutork là thiết bị có chức năng chuyển đổi năng lượng điện thành năng lượng cơ học, tạo ra chuyển động quay góc 90° để điều khiển quá trình đóng hoặc mở hoàn toàn của van. Khi nhận tín hiệu nguồn điện, mô tơ bên trong hoạt động và truyền động qua hệ bánh răng, làm trục van quay đến vị trí giới hạn đã được cài đặt sẵn bởi công tắc hành trình.
Với thiết kế nhỏ gọn, kết cấu cơ khí chắc chắn cùng khả năng chống nước bụi đạt chuẩn IP67, nte 03bd nutork thường được lắp đặt cho các dòng van bi điều khiển điện và van bướm điều khiển điện có kích thước nhỏ và vừa. Các ứng dụng thực tế rất đa dạng, bao gồm hệ thống phòng cháy chữa cháy, hệ thống HVAC, nhà máy xử lý nước thải, hệ thống cấp thoát nước, dây chuyền chế biến thực phẩm và nhiều quy trình công nghiệp khác.
Thông số kỹ thuật chi tiết của đầu điện ON-OFF NTE-03BD
Để thuận tiện cho quá trình tra cứu và lựa chọn thiết bị, dưới đây là bảng thông số kỹ thuật đầy đủ của đầu điện on off nte-03bd. Đây là những thông số quan trọng mà kỹ sư cần nắm rõ trước khi đặt hàng hoặc thiết kế tủ điện điều khiển.
| Thông số | Chi tiết kỹ thuật |
|---|---|
| Model | NTE-03BD (NTE-03) |
| Kiểu điều khiển | ON-OFF (Đóng / Mở hoàn toàn) |
| Lực kéo (Torque) | 30 Nm |
| Điện áp nguồn | 220V AC (50/60Hz); tùy chọn 24V DC hoặc 110V AC |
| Tiêu chuẩn chống nước và bụi | IP67 |
| Thời gian hành trình | Khoảng 10 - 12 giây |
| Góc quay | 90° ± 5° |
| Vật liệu vỏ | Hợp kim nhôm đúc nguyên khối, sơn phủ Epoxy chống ăn mòn |
| Thao tác tay (Manual Override) | Lục giác hoặc tay quay dự phòng khi mất điện |
| Nhiệt độ môi trường làm việc | -20°C đến 60°C |
| Chuẩn kết nối van | ISO 5211 (theo tiêu chuẩn nhà sản xuất) |
Bảng thông số trên cho thấy động cơ đóng mở điện on-off nte03 đáp ứng tốt các yêu cầu điều khiển on-off thông thường trong công nghiệp, với mô men 30Nm phù hợp cho van bi và van bướm cỡ nhỏ đến trung bình.
Ưu điểm nổi bật của động cơ đóng mở điện ON-OFF NTE03
So với nhiều dòng actuator cùng phân khúc trên thị trường, bộ truyền động điện Nutork NTE-03BD sở hữu nhiều ưu điểm kỹ thuật đáng chú ý, giúp tiết kiệm chi phí vận hành và nâng cao độ tin cậy của hệ thống.
- Thiết kế nhỏ gọn, độ bền cao: Vỏ hợp kim nhôm đúc nguyên khối phủ sơn Epoxy, đạt tiêu chuẩn chống nước bụi IP67, cho phép thiết bị hoạt động ổn định trong môi trường ẩm ướt, ngoài trời hoặc có hóa chất nhẹ.
- Tích hợp bộ tín hiệu phản hồi (Limit Switch): Hệ thống công tắc hành trình gửi tín hiệu về tủ điện hoặc PLC, giúp người vận hành nhận biết chính xác trạng thái đóng hoặc mở của van tại mọi thời điểm.
- Tính năng tự ngắt thông minh: Công tắc hành trình tự động ngắt nguồn khi kết thúc hành trình, bảo vệ mô tơ khỏi tình trạng quá tải, cháy cuộn dây và kéo dài tuổi thọ thiết bị.
- Vận hành linh hoạt: Cơ cấu chuyển đổi sang thao tác cơ (manual) nhanh chóng, thuận tiện xử lý khi mất điện đột ngột hoặc khi cần kiểm tra van thủ công.
- Hệ bánh răng kim loại chắc chắn: Đảm bảo truyền lực ổn định, hạn chế mài mòn và giảm tiếng ồn trong quá trình hoạt động.
- Chi phí đầu tư hợp lý: Giá thành tối ưu trong phân khúc tầm trung, phù hợp với các công trình có ngân sách vừa phải nhưng vẫn yêu cầu độ bền cao.
Quý khách có thể tham khảo thêm các dòng sản phẩm liên quan tại danh mục Bộ truyền động điện Nutork và Thiết bị điều khiển van để có cái nhìn tổng quan về giải pháp điều khiển van bằng điện.
Ứng dụng thực tế và loại van tương thích với NTE 03BD Nutork
Nhờ mô men 30Nm và góc quay 90°, nte 03bd nutork tương thích với nhiều dòng van công nghiệp dạng tay quay 1/4 vòng. Dưới đây là những nhóm van được lắp đặt phổ biến nhất.
Lắp đặt cho van bi (Electric Ball Valve)
Đây là ứng dụng phổ biến nhất của đầu điện on off nte-03bd. Sản phẩm phù hợp với các dòng van bi ren và van bi bích có kích thước từ DN15, DN20, DN25, DN32, DN40 đến DN50. Khi kết hợp, bộ van bi điều khiển điện giúp tự động hóa hoàn toàn quá trình đóng mở dòng chảy, phù hợp cho hệ thống cấp nước, nước thải, khí nén và dung dịch hóa chất.
Lắp đặt cho van bướm (Electric Butterfly Valve)
Với các dòng van bướm cỡ nhỏ như DN40, DN50, DN65, actuator NTE-03BD cũng được sử dụng rộng rãi nhờ kết cấu mặt bích kết nối chuẩn ISO 5211. Van bướm điều khiển điện Nutork thường xuất hiện trong hệ thống HVAC, đường ống gió, hệ thống tuần hoàn nước và các trạm bơm công nghiệp.
Các ngành công nghiệp sử dụng phổ biến
- Hệ thống cấp thoát nước và nhà máy xử lý nước thải.
- Hệ thống HVAC, điều hòa không khí trung tâm, thông gió.
- Hệ thống phòng cháy chữa cháy, đường ống chữa cháy tự động.
- Nhà máy hóa chất, dược phẩm, chế biến thực phẩm và đồ uống.
- Hệ thống tưới tiêu nông nghiệp, nuôi trồng thủy sản.
- Dây chuyền sản xuất công nghiệp yêu cầu điều khiển van tự động.
Sơ đồ đấu nối dây và hướng dẫn lắp đặt đầu điện NTE 03BD Nutork
Việc đấu nối đúng sơ đồ không chỉ giúp thiết bị hoạt động chính xác mà còn đảm bảo an toàn cho người vận hành và toàn bộ hệ thống. Dưới đây là hướng dẫn cơ bản khi lắp đặt bộ truyền động điện Nutork NTE-03BD.
Các bước đấu nối dây an toàn
- Bước 1: Xác định chân chung (Com) trên bo đấu dây của actuator, đây là chân nhận nguồn cấp chung cho cả hai chiều hoạt động.
- Bước 2: Đấu dây điều khiển mở van vào chân Open và dây điều khiển đóng van vào chân Close theo đúng sơ đồ của nhà sản xuất.
- Bước 3: Đấu dây tín hiệu phản hồi (nếu sử dụng) về tủ điện hoặc PLC để giám sát trạng thái van, sau đó kiểm tra lại toàn bộ điểm tiếp xúc trước khi cấp nguồn.
Lưu ý kỹ thuật khi lắp đặt
- Ngắt nguồn điện hoàn toàn trước khi thực hiện bất kỳ thao tác đấu nối nào.
- Kiểm tra và cân chỉnh công tắc hành trình đúng theo góc quay thực tế của van, tránh tình trạng van chưa đóng kín hoặc mô tơ bị kẹt.
- Thực hiện test tay bằng cần gạt hoặc lục giác trước khi cấp nguồn để chắc chắn van quay trơn và không bị kẹt cứng.
- Sử dụng đúng điện áp nguồn theo tem thông số trên thiết bị, không tự ý thay đổi nguồn cấp.
- Siết chặt các đầu cos và gioăng làm kín để đảm bảo tiêu chuẩn chống nước IP67 được duy trì.
So sánh bộ truyền động điện Nutork NTE-03BD với các dòng cùng phân khúc
Trên thị trường hiện nay có nhiều thương hiệu actuator điện cạnh tranh trực tiếp với Nutork như Kosaplus, Alohan hay Sunyeh. Việc so sánh giúp người mua có quyết định phù hợp với nhu cầu và ngân sách của công trình.
| Tiêu chí | Nutork NTE-03BD | Các dòng cùng phân khúc |
|---|---|---|
| Lực kéo | 30 Nm | Thường 20 - 30 Nm |
| Vật liệu vỏ | Hợp kim nhôm đúc, sơn Epoxy | Nhôm đúc hoặc nhựa kỹ thuật tùy dòng |
| Tiêu chuẩn chống nước | IP67 | IP65 - IP67 |
| Công tắc hành trình phụ | Có sẵn tùy chọn | Tùy chọn theo model |
| Giá thành | Tối ưu trong phân khúc tầm trung | Chênh lệch tùy thương hiệu |
Điểm mạnh giúp nte 03bd nutork cạnh tranh hiệu quả nằm ở sự cân bằng giữa độ bền, khả năng chống nước chuẩn IP67 và chi phí đầu tư. Vỏ nhôm đúc nguyên khối cùng hệ bánh răng kim loại giúp thiết bị chịu được điều kiện vận hành khắc nghiệt, trong khi mức giá vẫn dễ tiếp cận với phần lớn nhà thầu và chủ đầu tư tại Việt Nam.
Báo giá và địa chỉ mua bộ truyền động điện Nutork NTE-03BD chính hãng
Giá bộ truyền động điện Nutork NTE-03BD không cố định mà phụ thuộc vào một số yếu tố cụ thể. Quý khách nên cung cấp đầy đủ thông tin để được báo giá chính xác và nhanh nhất.
Các yếu tố ảnh hưởng đến giá
- Loại điện áp lựa chọn: 220V AC, 110V AC hoặc 24V DC.
- Số lượng đặt hàng: đơn hàng số lượng lớn thường có chính sách giá ưu đãi hơn.
- Tùy chọn công tắc phụ, tín hiệu phản hồi hoặc bộ điều khiển bổ sung.
- Phương thức vận chuyển và địa điểm giao hàng.
Cam kết chất lượng khi mua tại TBCNSG.com
- Hàng chính hãng Nutork, có đầy đủ chứng nhận CO/CQ theo yêu cầu.
- Bảo hành 12 tháng theo tiêu chuẩn nhà sản xuất.
- Hỗ trợ tư vấn kỹ thuật, hướng dẫn lắp đặt và đấu nối tận nơi.
- Hàng sẵn kho, giao hàng nhanh trên toàn quốc.
Checklist kiểm tra hàng chính hãng
- Logo Nutork được dập nổi rõ ràng trên thân thiết bị.
- Tem thông số kỹ thuật ghi đầy đủ model, điện áp, mô men và tiêu chuẩn bảo vệ.
- Catalogue và tài liệu hướng dẫn đi kèm theo sản phẩm.
- Phiếu bảo hành và chứng nhận xuất xứ đầy đủ.
Quý khách cần tư vấn chọn actuator phù hợp với kích thước van, vui lòng tham khảo bài viết Cách chọn actuator điện theo kích thước van hoặc liên hệ trực tiếp để được hỗ trợ.
Liên hệ đặt hàng và nhận báo giá
Công Ty Cổ Phần Đầu Tư Xuất Nhập Khẩu Thiết Bị Công Nghiệp Sài Gòn (TBCNSG.com) là đơn vị chuyên cung cấp các sản phẩm van công nghiệp, đồng hồ nước, đồng hồ áp suất và thiết bị công nghiệp chất lượng cao. Chúng tôi tự hào là địa chỉ tin cậy để quý khách hàng lựa chọn bộ truyền động điện Nutork NTE-03BD chính hãng với giá tốt nhất thị trường.
- Địa chỉ: Số 25, Đường Số 1, Khu đô thị trung tâm hành chính Dĩ An, Khu phố Nhị Đồng 2, Phường Dĩ An, Thành phố Hồ Chí Minh
- Điện thoại: 09 1800 6799
- Email: [email protected]
- Website: tbcnsg.com
Hãy gọi ngay hotline 09 1800 6799 hoặc gửi email đến [email protected] để nhận báo giá đầu điện on off nte-03bd và được đội ngũ kỹ thuật tư vấn miễn phí, nhanh chóng và chính xác nhất.
Câu hỏi thường gặp về bộ truyền động điện Nutork NTE-03BD
Bộ truyền động điện Nutork NTE-03BD có sẵn nguồn 24V DC không?
Có. Bên cạnh phiên bản tiêu chuẩn 220V AC, đầu điện nte 03bd nutork còn có tùy chọn nguồn 24V DC và 110V AC, phù hợp với các hệ thống điều khiển an toàn hoặc tủ điện DC trong công trình. Quý khách nên xác nhận rõ loại điện áp khi đặt hàng.
Sản phẩm được bảo hành bao lâu?
Thiết bị được bảo hành 12 tháng theo tiêu chuẩn của nhà sản xuất Nutork, áp dụng cho các lỗi kỹ thuật phát sinh từ phía nhà sản xuất. TBCNSG.com hỗ trợ tiếp nhận và xử lý bảo hành nhanh chóng cho khách hàng.
Tôi có thể tải catalogue kỹ thuật ở đâu?
Quý khách có thể yêu cầu file catalogue PDF của động cơ đóng mở điện on-off nte03 bằng cách liên hệ hotline 09 1800 6799 hoặc gửi email đến [email protected]. Đội ngũ kỹ thuật sẽ gửi tài liệu đầy đủ về thông số, kích thước và sơ đồ đấu nối.
NTE-03BD có lắp được cho van bướm DN65 không?
Có. Với mô men 30Nm và mặt bích kết nối chuẩn ISO 5211, bộ truyền động điện Nutork NTE-03BD hoàn toàn phù hợp với van bướm cỡ nhỏ như DN40, DN50 và DN65, miễn là mô men mở van thực tế nằm trong giới hạn cho phép của thiết bị.
