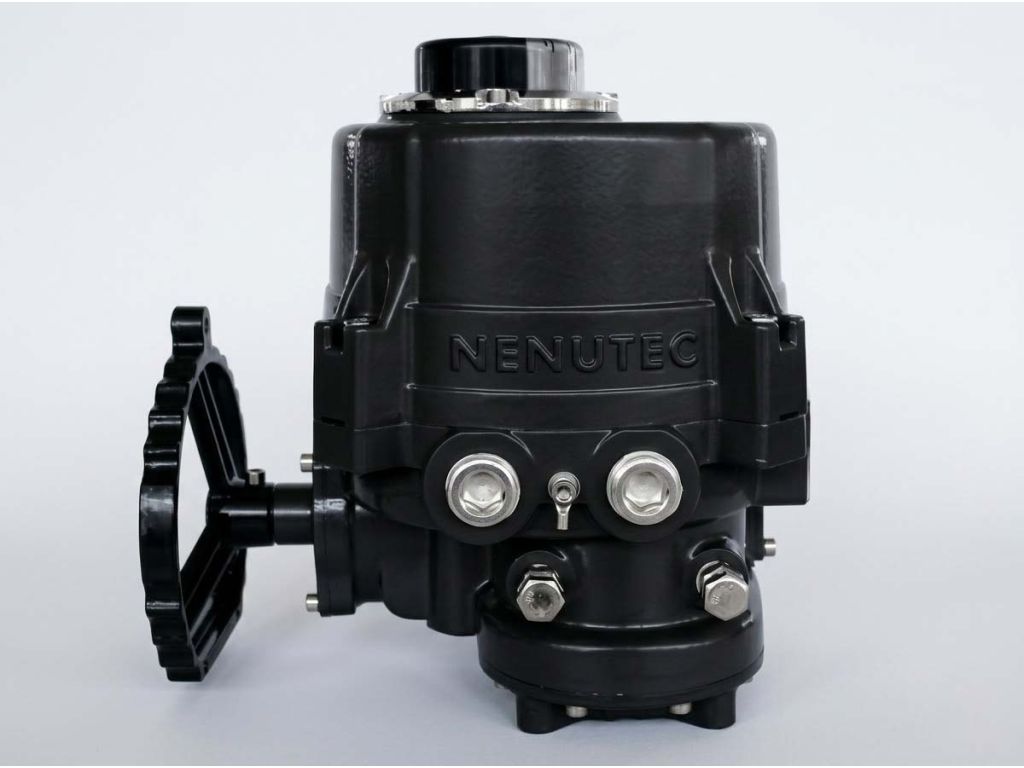

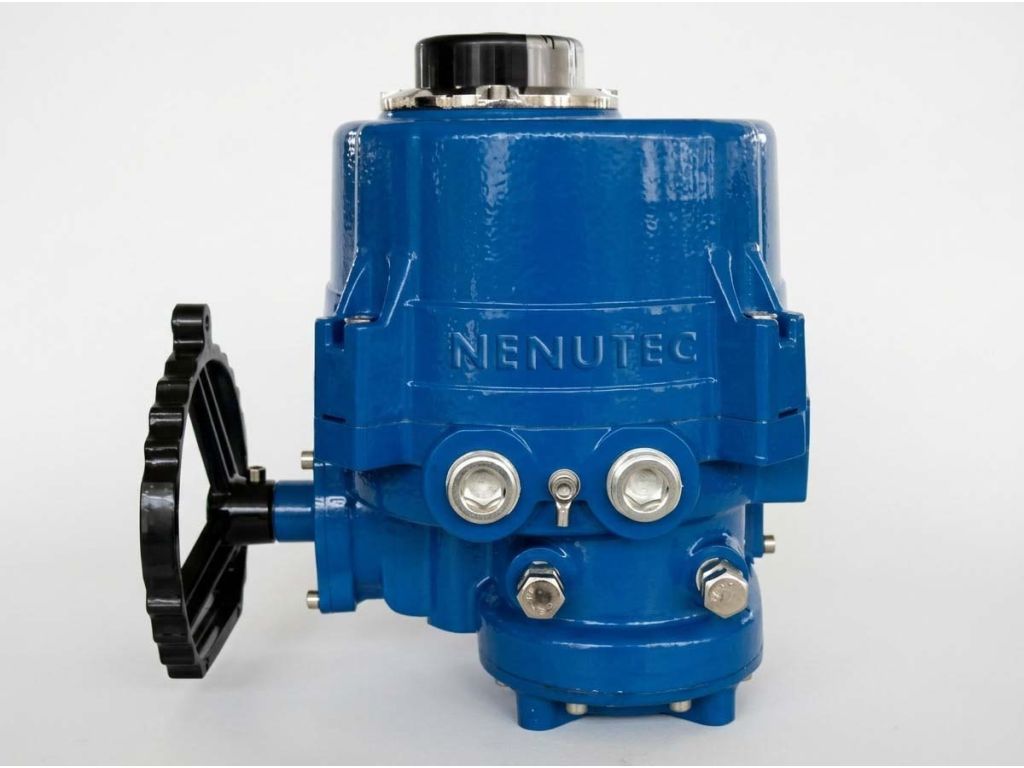

Động cơ van bướm điện NENUTEC NAY Series là dòng thiết bị truyền động cao cấp được thiết kế chuyên dụng để kết hợp với các loại van bướm trong hệ thống HVAC (Sưởi ấm, Thông gió và Điều hòa không khí). Với mục tiêu điều tiết lưu lượng nước và hơi nước chính xác theo nhu cầu từ bộ điều khiển, NAY Series mang đến sự linh hoạt tối đa với dải mô-men xoắn rộng từ 50Nm lên đến 2000Nm.
Dòng sản phẩm này hỗ trợ cả hai phương thức điều khiển phổ biến là On/Off và Modulating (Tuyến tính), cho phép người dùng lựa chọn tín hiệu điều khiển linh hoạt giữa 0-10VDC hoặc 4-20mA. Đặc biệt, thiết bị được trang bị cấp bảo vệ IP67, khả năng chịu áp suất đóng (close-off) cao, đáp ứng hoàn hảo các yêu cầu khắt khe của tòa nhà cao tầng và hệ thống bơm áp lực lớn. Ngoài ra, tính năng bảo vệ quá nhiệt tự động và tay quay thủ công (manual handwheel) tích hợp sẵn giúp đảm bảo an toàn vận hành và khả năng can thiệp kịp thời trong mọi tình huống.
Giới thiệu chi tiết sản phẩm NENUTEC NAY Series
Trong các hệ thống kỹ thuật tòa nhà hiện đại, việc kiểm soát lưu lượng dòng chảy một cách chính xác và ổn định là yếu tố then chốt để đảm bảo hiệu suất năng lượng. NENUTEC, thương hiệu uy tín trong lĩnh vực thiết bị truyền động, đã mang đến dòng sản phẩm NAY Series Electric Butterfly Valve Actuator để giải quyết bài toán này một cách triệt để.
Dòng NAY Series không chỉ đơn thuần là một bộ phận truyền động mà còn là một hệ thống tích hợp thông minh. Sản phẩm được thiết kế để hoạt động bền bỉ với vòng đời lên đến 60.000 chu kỳ, đảm bảo tính ổn định lâu dài cho các công trình công nghiệp và dân dụng. Với dải sản phẩm đa dạng từ các model nhỏ như 0050HS (50Nm) đến các model công suất lớn như 2000HS (2000Nm), NENUTEC NAY Series tự tin đáp ứng mọi kích cỡ van bướm trên thị trường hiện nay.
Sản phẩm đạt các chứng chỉ tiêu chuẩn quốc tế như CE và ISO 9000, khẳng định chất lượng và độ an toàn theo các yêu cầu khắt khe của thị trường châu Âu và toàn cầu.
Đặc điểm và Ưu điểm nổi bật
Động cơ van bướm điện NENUTEC NAY Series sở hữu nhiều ưu điểm vượt trội, giúp nó trở thành lựa chọn hàng đầu cho các nhà thầu và kỹ sư cơ điện:
1. Dải mô-men xoắn cực rộng
Khác với các dòng động cơ thông thường, NAY Series cung cấp một dải lực kéo đầy đủ từ 50Nm, 80Nm, 100Nm, 150Nm, 350Nm, 500Nm, 800Nm, 1100Nm, 1700Nm đến 2000Nm. Điều này cho phép người dùng dễ dàng lựa chọn model phù hợp nhất với kích thước và áp suất của van, tránh việc lãng phí công suất hoặc thiếu hụt lực kéo.
2. Chế độ điều khiển linh hoạt
Người dùng có thể lựa chọn giữa hai phương thức vận hành chính:
-
On/Off (Mã hiệu A): Đóng hoặc mở hoàn toàn van.
-
Modulating (Mã hiệu M): Điều khiển tuyến tính với tín hiệu 0-10VDC hoặc 4-20mA, cho phép điều tiết lưu lượng một cách tỉ mỉ theo yêu cầu thực tế của hệ thống.
3. Bảo vệ quá nhiệt thông minh (Thermal Overload Protection)
Để bảo vệ động cơ khỏi các sự cố cháy nổ do vận hành quá tải hoặc kẹt van, NENUTEC đã tích hợp tính năng tự động ngắt nguồn khi nhiệt độ động cơ vượt quá 135°C. Đây là tính năng an toàn quan trọng giúp kéo dài tuổi thọ thiết bị.
4. Thiết kế chịu lực và môi trường khắc nghiệt
-
Áp suất đóng cao: Thiết kế đặc biệt giúp thiết bị chịu được áp suất đóng lớn, phù hợp cho các tòa nhà cao tầng và hệ thống bơm áp lực.
-
Tiêu chuẩn IP67: Khả năng chống bụi hoàn toàn và chống thấm nước khi ngâm tạm thời, giúp thiết bị hoạt động tốt trong môi trường ẩm ướt của các hầm kỹ thuật.
-
Dải nhiệt độ hoạt động: Từ -20°C đến +50°C, phù hợp với nhiều điều kiện khí hậu khác nhau.
5. Tay quay phụ (Manual Handwheel)
Mỗi thiết bị đều được trang bị tay quay phụ, cho phép người vận hành đóng/mở van bằng tay trong trường hợp mất điện hoặc bảo trì hệ thống.
Thông số kỹ thuật chi tiết
Dưới đây là bảng thông số kỹ thuật tổng quát của dòng NENUTEC NAY:
| Thông số | Giá trị chi tiết |
| Nguồn điện | AC 220V ± 15%, 50/60 Hz |
| Lực xoắn (Torque) | 50Nm đến 2000Nm |
| Cấp bảo vệ điện | Class II |
| Tiêu chuẩn chống nước/bụi | IP 67 |
| Vòng đời (Life Cycle) | 60.000 chu kỳ |
| Nhiệt độ môi trường vận hành | -20°C đến +50°C (theo IEC721-3-3) |
| Độ ẩm môi trường | 5% đến 95% rH (không ngưng tụ) |
| Nhiệt độ lưu kho | Tối đa +70°C (theo IEC 721-3-2) |
| Bảo vệ nhiệt | Tự động ngắt khi > 135°C |
| Chứng nhận chất lượng | CE, ISO 9000 |
Bảng dữ liệu kỹ thuật theo từng Model (Technical Data):
| Model | Công suất (W) | Lực xoắn Max (Nm) | Thời gian đóng/mở (Giây) | Tiêu chuẩn ISO 5211 | Trọng lượng (Kg) |
| 0050HS | 10 | 50 | 15 | F03/F05/F07 | 3.8 |
| 0080HS | 10 | 80 | 22 | F03/F05/F07 | 3.8 |
| 0100HS | 40 | 100 | 19 | F05/F07/F10/F12 | 11 |
| 0150HS | 40 | 150 | 39 | F05/F07/F10/F12 | 11 |
| 0350HS | 90 | 350 | 29 | F10/F12/F14 | 22 |
| 0500HS | 90 | 500 | 39 | F10/F12/F14 | 22 |
| 0800HS | 90 | 800 | 47 | F10/F12/F14 | 22 |
| 1100HS | 120 | 1100 | 47 | F10/F12/F14 | 22 |
| 1700HS | 120 | 1700 | 34 | F12/F14/F16 | 36 |
| 2000HS | 120 | 2000 | 47 | F12/F14/F16 | 36 |
Hướng dẫn đọc mã sản phẩm (Actuator Code Designation)
Việc hiểu rõ cấu trúc mã sản phẩm sẽ giúp quý khách hàng lựa chọn chính xác thiết bị cần thiết:
Ví dụ mã: NAYM 2.1-0080HS
-
NAY: Butterfly Valve Actuator (Động cơ van bướm).
-
M / A: Kiểu điều khiển (M = Modulating/Tuyến tính, A = On/Off).
-
2: Nguồn điện cung cấp (2 = AC 220Vac).
-
1: Tín hiệu điều khiển Modulating (0-10 Vdc hoặc 0(4)-20 mA).
-
0080: Lực xoắn đầu ra (0080 = 80Nm).
-
H: Có trang bị tay quay phụ (Handwheel).
-
S: Ký hiệu dòng sản phẩm.
Ứng dụng thực tế của sản phẩm
Động cơ van bướm điện NENUTEC NAY Series được ứng dụng rộng rãi trong các lĩnh vực sau:
-
Hệ thống HVAC: Điều tiết lưu lượng nước nóng, nước lạnh và hơi nước trong các dàn trao đổi nhiệt, chiller, và tháp giải nhiệt.
-
Tòa nhà cao tầng: Nhờ khả năng chịu áp suất đóng lớn, thiết bị lý tưởng cho các đường ống nước trục đứng tại các cao ốc.
-
Trạm bơm áp lực: Sử dụng trong các hệ thống cấp nước yêu cầu sự điều khiển đóng mở chính xác để tránh hiện tượng búa nước.
-
Công nghiệp nhẹ: Kiểm soát dòng chảy của các môi chất trong quy trình sản xuất sạch.
Lợi ích khi sử dụng NENUTEC NAY Series
-
Độ bền vượt trội: Với vòng đời 60.000 chu kỳ và đạt chuẩn Class II, thiết bị giảm thiểu chi phí bảo trì và thay thế.
-
An toàn tuyệt đối: Tích hợp bảo vệ nhiệt giúp ngăn ngừa các rủi ro về điện và hỏa hoạn do quá tải motor.
-
Lắp đặt dễ dàng: Thiết kế tuân thủ tiêu chuẩn ISO 5211 với nhiều kích thước mặt bích (F03 đến F16), giúp tương thích với hầu hết các loại thân van bướm hiện có.
-
Vận hành linh hoạt: Có thể chuyển đổi giữa điều khiển tự động và điều khiển tay một cách nhanh chóng thông qua tay quay phụ tích hợp.
Hướng dẫn lắp đặt cơ bản
Để đảm bảo thiết bị hoạt động chính xác và bền bỉ, quy trình lắp đặt cần tuân theo các bước sau đây:
-
Chuẩn bị van: Đảm bảo van bướm đang ở trạng thái đóng hoàn toàn (Fully closed).
-
Chuẩn bị động cơ: Lắp tay quay vào động cơ và sử dụng tay quay để điều chỉnh động cơ về trạng thái đóng hoàn toàn.
-
Lắp ráp: Đặt động cơ lên trên mặt bích của van. Sử dụng tay quay để căn chỉnh sao cho các lỗ trên mặt bích của động cơ và van khớp hoàn toàn với nhau.
-
Cố định: Luồn và siết chặt các ốc vít để đảm bảo sự liên kết chắc chắn giữa động cơ và van.
Kết luận
Động cơ van bướm điện NENUTEC NAY Series là sự kết hợp hoàn hảo giữa sức mạnh, độ chính xác và tính an toàn. Với dải mô-men xoắn từ 50Nm đến 2000Nm cùng khả năng điều khiển linh hoạt, đây chắc chắn là giải pháp tối ưu cho mọi hệ thống điều khiển lưu lượng HVAC hiện đại.
Quý khách hàng đang tìm kiếm một giải pháp truyền động tin cậy, đạt tiêu chuẩn quốc tế và dễ dàng vận hành? NENUTEC NAY Series chính là câu trả lời.
Liên hệ ngay với chúng tôi để được tư vấn model phù hợp và nhận báo giá tốt nhất cho dự án của bạn!
Lưu ý: Các thông số kỹ thuật được đưa ra là định mức và tuân theo các tiêu chuẩn công nghiệp hiện hành. NENUTEC sẽ không chịu trách nhiệm cho các thiệt hại do việc sử dụng sai mục đích hoặc lắp đặt không đúng kỹ thuật.
