Trong các hệ thống đường ống công nghiệp, đặc biệt là hệ HVAC, cấp thoát nước và phòng cháy chữa cháy, van bướm muốn vận hành tự động ổn định thì cần một bộ tác động điện đủ khỏe, đủ bền và đủ chính xác. Động cơ điện Tomoe NEL3 là một trong những lựa chọn được các kỹ sư M&E tại Việt Nam tin dùng khi ghép với thân van bướm nhôm Tomoe 700Z. Bài viết dưới đây tổng hợp đầy đủ khái niệm, thông số kỹ thuật, sơ đồ đấu dây, cách cân chỉnh tín hiệu tuyến tính, bảng tra size van và quy trình xử lý sự cố thực tế, giúp anh em kỹ thuật và bộ phận thu mua có thể ra quyết định nhanh chóng.

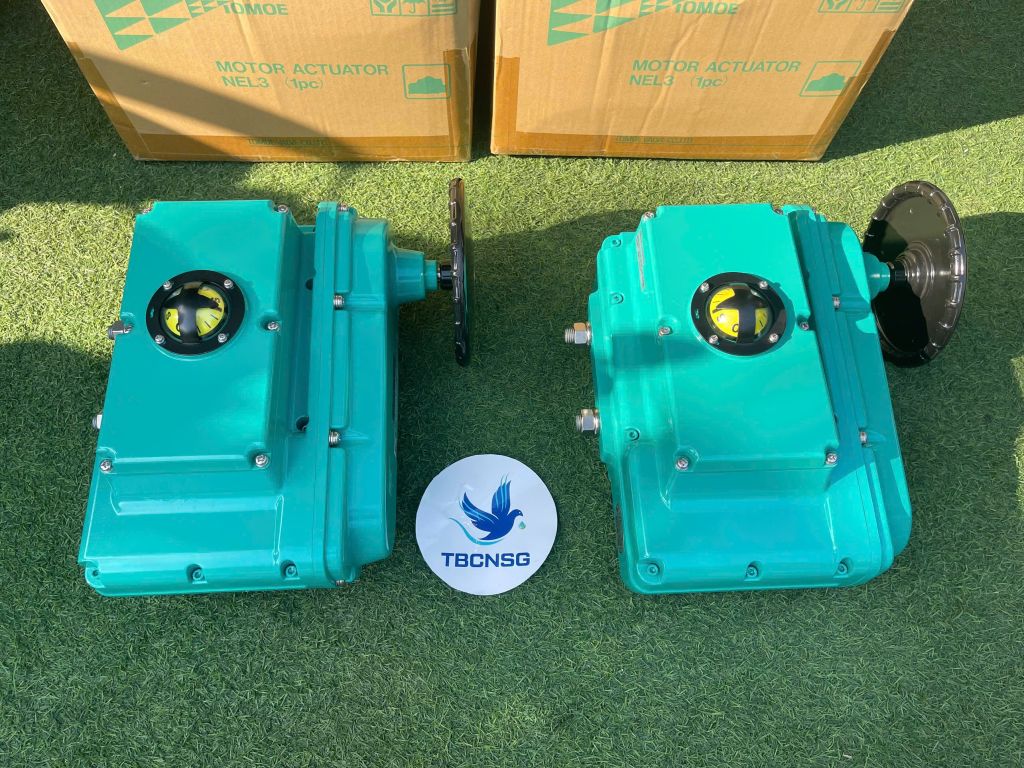

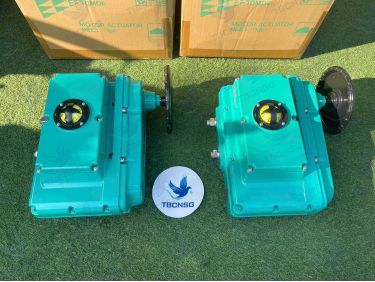

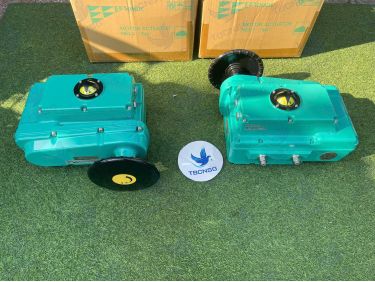

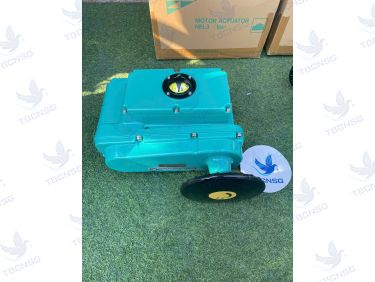

Động cơ điện Tomoe NEL3 là bộ tác động điện (Electric Actuator) chuyên dụng được sản xuất bởi Tomoe Valve Co., Ltd – một trong những nhà sản xuất van công nghiệp lâu đời của Nhật Bản. Đây không phải là một chiếc van hoàn chỉnh, mà là phần đầu điều khiển gắn lên trên thân van bướm thông qua mặt bích chuẩn ISO, biến một chiếc van vận hành bằng tay thành van điều khiển tự động bằng tín hiệu điện.
Về bản chất, bộ tác động NEL3 nhận nguồn điện xoay chiều hoặc một chiều, dùng động cơ điện một pha kéo hệ bánh răng giảm tốc bên trong hộp số kín, biến chuyển động quay tốc độ cao của trục động cơ thành chuyển động quay chậm nhưng mô-men lớn ở trục ra. Trục ra quay đúng 90 độ (quarter-turn) – hành trình đặc trưng của van bướm dạng wafer và lug – để đưa đĩa van từ vị trí đóng kín sang mở hoàn toàn và ngược lại.
Trong thực tế lắp đặt, bộ tác động NEL3 hầu như luôn đi kèm với dòng van bướm thân nhôm van bướm nhôm Tomoe 700Z, tạo thành cụm van bướm điện Tomoe 700Z-NEL. Sự kết hợp này được ưa chuộng vì ba lý do: mặt bích động cơ và mặt bích cổ van khớp chính xác theo tiêu chuẩn nhà sản xuất, trục van và lỗ côn trục động cơ ăn khớp không cần gia công thêm, và toàn bộ cụm có khối lượng nhẹ nên dễ treo trên đường ống mà không cần giá đỡ phức tạp.
Dưới đây là các nhóm thông số quan trọng nhất mà kỹ sư cần nắm trước khi chọn model. Thông số cụ thể có thể thay đổi theo từng mã cấu hình, nên luôn đối chiếu với nhãn Nameplate trên thân động cơ thực tế.
Đây là điểm mà nhiều bài viết trên thị trường thường gộp chung và gây nhầm lẫn cho người mua. Bộ tác động NEL3 có hai nhóm chức năng hoàn toàn khác nhau, giá thành cũng chênh lệch đáng kể.
Bản On/Off chỉ làm việc ở hai trạng thái: đóng hoàn toàn tại 0 độ và mở hoàn toàn tại 90 độ. Khi cấp điện cho cuộn mở, động cơ quay đến hết hành trình thì công tắc hành trình ngắt điện và dừng lại; cấp điện cho cuộn đóng thì quay ngược lại tương tự.
Bản tuyến tính cho phép điều khiển góc mở của van ở bất kỳ vị trí nào từ 0 đến 100 phần trăm theo tín hiệu analog đầu vào. Đây là bản dùng cho các hệ cần điều tiết chính xác.
| Tiêu chí so sánh | Tomoe NEL3 On/Off | Tomoe NEL3 Tuyến tính |
|---|---|---|
| Tín hiệu điều khiển | Cấp nguồn trực tiếp cho cuộn đóng hoặc cuộn mở | Analog 4-20mA hoặc 0-10V |
| Vị trí làm việc | 0 độ và 90 độ | Mọi vị trí từ 0 đến 100 phần trăm |
| Tín hiệu phản hồi | Tiếp điểm công tắc hành trình | Feedback 4-20mA tương ứng góc mở |
| Ứng dụng điển hình | Cấp thoát nước, PCCC, khí nén | HVAC, Chiller, điều tiết lưu lượng |
| Chi phí đầu tư | Thấp hơn | Cao hơn do có bộ điều khiển nội bộ |
| Yêu cầu kỹ thuật khi lắp | Đấu nguồn và tiếp điểm, đơn giản | Cần cân chỉnh Zero/Span, dùng cáp chống nhiễu |
Công tác đấu nối là bước quyết định tuổi thọ của bộ tác động. Đa số sự cố hư hỏng tại công trình đến từ nước lọt vào hộp đấu dây hoặc đấu sai chân tín hiệu, chứ không phải do động cơ kém chất lượng.
Hộp đấu dây của bộ tác động NEL3 thường bố trí các nhóm chân theo thứ tự sau:
Bản tuyến tính cần hiệu chuẩn hai điểm mút để đảm bảo tín hiệu 4mA tương ứng van đóng hoàn toàn và 20mA tương ứng van mở hoàn toàn. Quy trình thực hiện tại công trình gồm các bước:
Sử dụng cáp tín hiệu có lớp bọc chống nhiễu, bố trí dây tín hiệu đi cách xa cáp động lực để tránh nhiễu tần số. Siết chặt ốc cổ cáp (cable gland) đúng lực, đầu cáp không dùng phải bịt kín bằng nút cao su. Gioăng nắp đậy phải nằm đúng rãnh, không bị lệch khi đóng nắp – đây là nguyên nhân phổ biến nhất khiến nước lọt vào khoang động cơ.
Anh em kỹ thuật cần chi tiết hơn có thể tham khảo bài viết về cách tính mô-men xoắn cho bộ tác động điện để chọn đúng lực trước khi ghép van.
Nguyên tắc chọn mô-men: mô-men xoắn của động cơ phải cao hơn mô-men mở cần thiết của van từ 20 đến 30 phần trăm. Hệ số dự phòng này bù cho ma sát gioăng tăng theo thời gian, áp lực làm việc cao điểm và sai lệch do lắp đặt. Bảng dưới đây là giá trị tham khảo cho van bướm wafer thân nhôm, áp làm việc PN10 đến PN16:
| Kích thước van (DN) | Quy đổi inch | Mô-men tham khảo (Nm) | Nhóm bộ tác động gợi ý |
|---|---|---|---|
| DN40 | 1.5 inch | Khoảng 25 đến 35 | NEL3 cỡ nhỏ |
| DN50 | 2 inch | Khoảng 30 đến 45 | NEL3 cỡ nhỏ |
| DN65 | 2.5 inch | Khoảng 45 đến 60 | NEL3 cỡ nhỏ đến trung |
| DN80 | 3 inch | Khoảng 60 đến 85 | NEL3 cỡ trung |
| DN100 | 4 inch | Khoảng 100 đến 130 | NEL3 cỡ trung |
| DN150 | 6 inch | Khoảng 200 đến 280 | NEL3 tiêu chuẩn |
| DN200 | 8 inch | Khoảng 350 đến 450 | NEL3 tiêu chuẩn |
| DN250 | 10 inch | Khoảng 500 đến 650 | NEL3 công suất lớn |
| DN300 | 12 inch | Khoảng 700 đến 900 | NEL3 công suất lớn |
Lưu ý: bảng trên chỉ mang tính định hướng. Với van lug, van có gioăng PTFE mới, hoặc môi trường có nhiệt độ cao, mô-men thực tế có thể tăng đáng kể nên cần đối chiếu catalogue chính hãng trước khi đặt hàng.
Phần lớn sự cố tại công trình đều có thể xử lý tại chỗ nếu kỹ thuật viên khoanh vùng đúng nguyên nhân. Bảng tra dưới đây tổng hợp các tình huống phổ biến nhất:
| Hiện tượng | Nguyên nhân thường gặp | Cách xử lý |
|---|---|---|
| Động cơ nóng, kêu ù nhưng không quay | Kẹt đĩa van do dị vật, khô mỡ hộp số hoặc quá tải mô-men | Dùng tay quay phụ thử độ trơn, kiểm tra lòng van và gioăng, kiểm tra dòng khởi động |
| Tín hiệu phản hồi vị trí sai lệch | Lệch điểm Zero/Span, đứt dây tín hiệu, nhiễu cáp động lực | Hiệu chuẩn lại mạch tín hiệu, kiểm tra thông mạch dây, tách cáp tín hiệu khỏi cáp động lực |
| Nước vào bên trong động cơ | Chưa siết cổ cáp cable gland, gioăng nắp đậy bị lệch | Sấy khô khoang động cơ, thay gioăng, siết lại cổ cáp và bịt các đầu cáp dự phòng |
| Van dừng giữa hành trình | Đặt sai điểm công tắc hành trình, tín hiệu analog chưa ổn định | Chỉnh lại cam công tắc hành trình, kiểm tra nguồn tín hiệu từ PLC |
| Động cơ chạy ngược chiều yêu cầu | Đấu sai cực tính nguồn DC hoặc đảo hai dây lệnh | Đảo lại cặp dây nguồn hoặc dây lệnh theo đúng sơ đồ trên tem |
| Mất điện không thao tác được bằng tay | Chưa gạt cần sang chế độ manual, lục giác bị chờn | Gạt cần chuyển chế độ, dùng đúng cỡ lục giác, tra dầu chống kẹt |
Giá của một bộ tác động NEL3 không cố định mà phụ thuộc vào ba yếu tố chính: chức năng điều khiển (On/Off hay tuyến tính), điện áp vận hành (220VAC hay 24VDC), và kích thước van bướm đi kèm. Một bộ NEL3 bản tuyến tính cho van DN200 sẽ có giá cao hơn đáng kể so với bản On/Off cho van DN50, do khác biệt về mô-men, hộp số và bộ điều khiển nội bộ.
Khi mua hàng, doanh nghiệp nên yêu cầu nhà cung cấp cung cấp đầy đủ chứng chỉ CO/CQ, catalogue chính hãng, chính sách bảo hành từ 12 đến 24 tháng và cam kết hỗ trợ kỹ thuật tại công trình. Hàng trôi nổi thường không có tem nhãn rõ ràng, không có tài liệu đấu dây và rất khó xử lý khi phát sinh lỗi.
Công Ty Cổ Phần Đầu Tư Xuất Nhập Khẩu Thiết Bị Công Nghiệp Sài Gòn là đơn vị chuyên cung cấp van công nghiệp, đồng hồ nước, đồng hồ áp suất và thiết bị công nghiệp chất lượng cao. Quý khách có thể xem thêm danh mục van bướm điều khiển điện Tomoe để tham khảo các cấu hình đang có sẵn, hoặc liên hệ trực tiếp để được tư vấn chọn đúng mã NEL3 theo size van thực tế.
Thông tin liên hệ:
Động cơ điện Tomoe NEL3 là giải pháp tác động điện gọn nhẹ, bền bỉ, đạt chuẩn IP67 và tương thích hoàn hảo với thân van bướm nhôm Tomoe 700Z. Việc chọn đúng bản On/Off hay tuyến tính, tính đủ mô-men dự phòng và đấu nối đúng sơ đồ sẽ quyết định tuổi thọ của cả cụm van trong nhiều năm vận hành. Với những dự án yêu cầu điều tiết chính xác, bản tuyến tính 4-20mA là lựa chọn bắt buộc; với tuyến cấp thoát nước thông thường, bản On/Off giúp tối ưu chi phí đầu tư mà vẫn đảm bảo độ tin cậy.
