Bộ Truyền Động Điện Kosaplus KE010

Tổng quan về bộ truyền động điện Kosaplus KE010

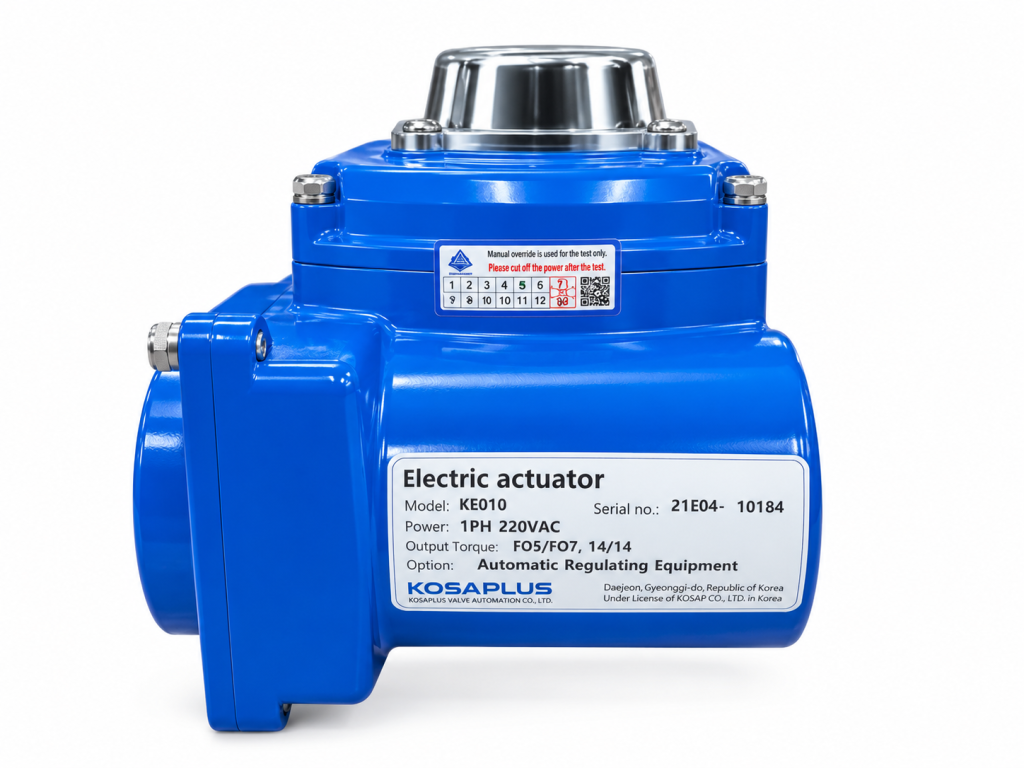

Bộ truyền động điện Kosaplus KE010 là dòng đầu điện (electric actuator) được sản xuất tại Hàn Quốc, chuyên dùng để tự động hóa quá trình đóng mở và điều tiết lưu lượng cho các loại van công nghiệp như van bi, van bướm. Thiết bị đóng vai trò thay thế hoàn toàn thao tác quay tay thủ công, giúp hệ thống đường ống vận hành chính xác, an toàn và tiết kiệm nhân công.

Với lực momen xoắn danh định 100Nm cùng cấp bảo vệ IP67, Kosaplus KE010 nằm trong nhóm sản phẩm tầm trung được các kỹ sư cơ điện và nhà thầu lựa chọn nhiều cho các tuyến ống cấp thoát nước, xử lý nước thải, hệ thống HVAC và dây chuyền sản xuất công nghiệp.

Kosaplus là thương hiệu thiết bị điều khiển van đến từ Hàn Quốc, phân phối chính thức tại Việt Nam thông qua các nhà nhập khẩu ủy quyền. Sản phẩm đi kèm đầy đủ chứng nhận xuất xứ CO, chứng nhận chất lượng CQ và catalogue kỹ thuật của nhà sản xuất.

Bảng thông số kỹ thuật bộ điều khiển điện Kosaplus KE010

Dưới đây là bảng thông số kỹ thuật cơ bản của model Kosaplus KE010. Đây là căn cứ quan trọng để kỹ sư xác định khả năng tương thích với kích thước van và điều kiện vận hành thực tế tại công trình.

Trường hợp khách hàng đã xác định rõ mã model và cần báo giá nhanh, vui lòng liên hệ trực tiếp hotline của công ty thiết bị công nghiệp Sài Gòn để được cung cấp bảng giá và thời gian giao hàng.

Cấu tạo chi tiết và nguyên lý hoạt động của Kosaplus KE010

Cấu tạo bên ngoài và bên trong

Bộ truyền động điện Kosaplus KE010 được thiết kế theo dạng khối hộp gọn gàng, các bộ phận chính bao gồm:

• Vỏ hợp kim nhôm sơn Epoxy: Chống ăn mòn, chịu được môi trường ẩm ướt và hóa chất nhẹ, đồng thời giúp tản nhiệt cho mô tơ bên trong.
• Tay quay cơ (Manual Override): Bố trí trên đỉnh thiết bị, cho phép quay van bằng tay khi mất điện hoặc khi cần can thiệp khẩn cấp.
• Chỉ báo vị trí (Position Indicator): Hiển thị trực quan trạng thái van đang mở hoặc đóng, hỗ trợ thợ vận hành kiểm tra nhanh tại hiện trường.
• Mô tơ điện: Động cơ một chiều hoặc xoay chiều công suất nhỏ, được thiết kế chạy ngắt quãng theo chu kỳ đóng mở van.
• Hệ bánh răng truyền động: Cụm bánh răng hạ tốc nhiều cấp giúp biến chuyển động quay nhanh của mô tơ thành lực xoắn lớn 100Nm ở trục ra.
• Công tắc hành trình (Limit Switch): Ngắt điện mô tơ khi van đạt đúng vị trí đóng hoặc mở hoàn toàn, bảo vệ van khỏi bị kẹt quá hành trình.
• Bảng mạch điều khiển: Tiếp nhận tín hiệu điều khiển từ tủ điện hoặc PLC, đồng thời truyền tín hiệu phản hồi trạng thái về trung tâm.
• Cổ cáp (Cable Gland): Điểm kết nối dây điện với bên ngoài, có gioăng cao su đảm bảo độ kín theo tiêu chuẩn IP67.

Nguyên lý đóng mở On/Off và Modulating

Ở chế độ điều khiển On/Off, khi tủ điều khiển cấp điện vào chân mở hoặc chân đóng, mô tơ sẽ quay và truyền động qua hệ bánh răng hạ tốc để tạo lực xoắn 100Nm làm quay trục van một góc 90 độ. Khi van tới vị trí cuối hành trình, công tắc hành trình tác động ngắt điện mô tơ, đồng thời công tắc phụ gửi tín hiệu khô về đèn báo hoặc PLC.

Ở chế độ điều khiển tuyến tính (Modulating), bộ truyền động nhận tín hiệu tương tự 4-20mA hoặc 0-10V từ bộ điều khiển trung tâm. Bảng mạch positioner bên trong sẽ so sánh tín hiệu đặt và tín hiệu phản hồi từ biến trở, từ đó điều khiển mô tơ dừng ở bất kỳ góc nào trong dải 0 đến 90 độ. Nhờ vậy người vận hành có thể điều tiết lưu lượng dòng chảy một cách liên tục thay vì chỉ đóng hoặc mở hoàn toàn.

Tương thích gá lắp: Kosaplus KE010 lắp được cho những loại van nào?

Đây là câu hỏi được kỹ sư công trình quan tâm nhiều nhất. Việc chọn sai tỉ lệ giữa lực xoắn của đầu điện và momen cần thiết để quay van có thể dẫn đến cháy mô tơ, gãy trục van hoặc van không đóng kín. Với lực 100Nm, Kosaplus KE010 phù hợp nhất với các kích cỡ van sau:

Về vật liệu van kết hợp, Kosaplus KE010 có thể gá lắp cho van inox 304, inox 316, van nhựa PVC, uPVC và van gang. Khi lắp cho van bướm kích cỡ lớn hoặc van có áp lực làm việc cao, nên kiểm tra lại momen xoắn thực tế của van để tránh tình trạng quá tải động cơ. Trường hợp cần đầu điện cho van nhỏ hơn, khách hàng có thể tham khảo dòng Kosaplus KE008; với van lớn hơn có thể chuyển sang Kosaplus KE012 để đảm bảo dư tải an toàn.

Các sản phẩm van kết hợp phổ biến gồm van bi điều khiển điện Kosaplus và van bướm điều khiển điện Kosaplus, được cung cấp trọn bộ bao gồm van, đầu điện và mặt bích gá lắp đồng bộ theo tiêu chuẩn ISO 5211.

Hướng dẫn sơ đồ đấu nối dây điện bộ Kosaplus KE010

Trước khi đấu nối, cần ngắt nguồn điện hoàn toàn và kiểm tra điện áp thực tế của hệ thống để chọn đúng sơ đồ. Dưới đây là các nhóm chân cơ bản thường gặp trên bộ truyền động điện Kosaplus KE010.

Đối với bản điều khiển On/Off

• Chân nguồn chung (Common / Neutral): Điểm chung cho cả hai chiều đóng và mở.
• Chân mở (Open): Cấp điện vào chân này để mô tơ quay van sang vị trí mở.
• Chân đóng (Close): Cấp điện vào chân này để mô tơ quay van sang vị trí đóng.
• Chân tiếp địa (Earth): Bắt buộc đấu nối để bảo vệ an toàn cho người vận hành.

Đối với bản tín hiệu phản hồi và bản tuyến tính

• Cặp tiếp điểm phụ (Auxiliary Limit Switch): Trả tín hiệu khô báo trạng thái van đang mở hoặc đang đóng về đèn báo trên tủ điện hoặc ngõ vào PLC.
• Chân tín hiệu Analog: Với bản tuyến tính, hai chân tín hiệu nhận 4-20mA hoặc 0-10V từ bộ điều khiển trung tâm để điều chỉnh góc mở van.
• Chân tín hiệu phản hồi vị trí: Xuất tín hiệu 4-20mA tương ứng với góc mở thực tế của van, giúp màn hình HMI hiển thị phần trăm độ mở chính xác.

Đối với điện áp 24V DC, cần chú ý phân biệt cực dương và cực âm để tránh làm hỏng bảng mạch. Với điện áp 220V AC, cần siết chặt cổ cáp và bố trí cổ cáp hướng xuống dưới nhằm hạn chế nước xâm nhập vào khoang điện. Trường hợp hệ thống dùng nhiều đầu điện kết nối về một tủ PLC trung tâm, nên đánh số dây theo đúng bản vẽ để thuận tiện khi bảo trì.

Hướng dẫn vận hành bằng tay khi mất điện (Manual Override)

Trên đỉnh bộ truyền động Kosaplus KE010 có tay quay cơ hoặc vị trí để gắn tay quay lục giác. Quy trình vận hành thủ công như sau:

• Ngắt nguồn điện cấp vào thiết bị và treo biển cảnh báo tại tủ điện.
• Tháo nắp bảo vệ tay quay, gắn tay quay lục giác vào đúng vị trí ăn khớp.
• Xoay tay quay theo chiều mong muốn cho đến khi chỉ báo vị trí hiển thị trạng thái cần thiết.
• Tháo tay quay, lắp lại nắp bảo vệ và cấp nguồn trở lại cho thiết bị.

Tuyệt đối không dùng lực quá mạnh khi quay tay, vì có thể làm biến dạng hệ bánh răng bên trong. Nếu tay quay quá nặng, khả năng cao van đang bị kẹt hoặc đóng cặn, cần xử lý nguyên nhân trước khi tiếp tục thao tác.

So sánh Kosaplus KE010 với các dòng động cơ cùng phân khúc

Để hỗ trợ bộ phận thu mua ra quyết định, dưới đây là bảng so sánh tương quan giữa Kosaplus KE010 và một số dòng đầu điện phổ biến cùng lực kéo trên thị trường.

Nhìn chung, Kosaplus KE010 có ưu thế về giá thành hợp lý, chất lượng Hàn Quốc ổn định và phụ tùng thay thế sẵn có tại Việt Nam. Với các dự án yêu cầu tiêu chuẩn châu Âu nghiêm ngặt hoặc tích hợp BMS phức tạp, dòng Belimo có thể là lựa chọn đáng cân nhắc, nhưng chi phí đầu tư ban đầu sẽ cao hơn đáng kể.

Báo giá bộ truyền động điện Kosaplus KE010 chính hãng

Giá bộ truyền động điện Kosaplus KE010 không cố định mà phụ thuộc vào các yếu tố sau:

• Điện áp sử dụng: Bản 220V AC, 24V DC và 380V AC có mức giá khác nhau.
• Kiểu điều khiển: Bản On/Off có giá thấp hơn bản tuyến tính 4-20mA do cấu tạo bảng mạch positioner phức tạp hơn.
• Phụ kiện kèm theo: Mặt bích gá ISO 5211, tay quay, hộp tiếp điểm phụ, bộ gia nhiệt chống ẩm.
• Số lượng đặt hàng: Đơn hàng dự án số lượng lớn sẽ được hưởng chiết khấu tốt hơn.

Khi mua hàng tại Công Ty Cổ Phần Đầu Tư Xuất Nhập Khẩu Thiết Bị Công Nghiệp Sài Gòn, khách hàng được cam kết:

• Hàng nhập khẩu chính hãng Kosaplus Korea, không phải hàng trôi nổi.
• Đầy đủ giấy tờ CO, CQ, phiếu kiểm định chất lượng và hóa đơn VAT.
• Chính sách bảo hành từ 12 đến 24 tháng, lỗi 1 đổi 1 trong thời gian đầu.
• Hỗ trợ tư vấn gá lắp, đấu nối và chạy thử miễn phí tại công trình.

Quý khách vui lòng gọi hotline 09 1800 6799 hoặc gửi email đến [email protected] để nhận báo giá chi tiết theo đúng mã model và điện áp cần dùng.

Các lỗi thường gặp khi sử dụng Kosaplus KE010 và cách khắc phục

• Mô tơ bị nóng hoặc om: Nguyên nhân thường do van bị kẹt hoặc chọn lực xoắn không đủ tải. Cần kiểm tra momen quay thực tế của van, tra dầu bôi trơn trục và cân nhắc chuyển sang model có lực lớn hơn.
• Nước lọt vào khoang điện: Do cổ cáp chưa siết chặt hoặc nắp khoang điện bị hở gioăng. Cần siết lại cổ cáp, thay gioăng mới và bố trí cổ cáp hướng xuống dưới.
• Van không đóng hoặc mở hết hành trình: Do công tắc hành trình bị lệch. Cần tháo nắp, nới vít cam điều chỉnh và hiệu chỉnh lại điểm tác động cho đúng vị trí đóng mở hoàn toàn.
• Đầu điện không nhận tín hiệu điều khiển: Kiểm tra lại dây tín hiệu 4-20mA, kiểm tra biến trở phản hồi và nguồn nuôi bảng mạch.
• Chỉ báo vị trí sai lệch so với thực tế: Thường do trục chỉ báo bị trượt, cần căn lại theo đúng hành trình van.

Câu hỏi thường gặp về bộ điều khiển điện Kosaplus KE010

Bộ điện Kosaplus KE010 có dùng được ngoài trời không?

Có. Nhờ đạt tiêu chuẩn bảo vệ IP67, thiết bị chống bụi và chống ngâm nước ngắn hạn. Tuy nhiên để tăng tuổi thọ, nên lắp thêm mái che hoặc quay cổ cáp xuống dưới nhằm hạn chế nước đọng.

Muốn điều tiết lưu lượng trong dải góc 0 đến 90 độ thì dùng bản KE010 nào?

Khách hàng cần chọn phiên bản Kosaplus KE010 tuyến tính (Modulating), tiếp nhận tín hiệu 4-20mA hoặc 0-10V từ bộ điều khiển trung tâm.

Động cơ KE010 có bộ báo vị trí về tủ điều khiển không?

Có. Bên trong thiết bị tích hợp sẵn công tắc phụ (Auxiliary Limit Switch) truyền tín hiệu khô về đèn báo hoặc ngõ vào PLC, giúp người vận hành giám sát trạng thái van từ xa.

Bộ truyền động điện Kosaplus KE010 lắp cho van size bao nhiêu?

Với lực 100Nm, thiết bị phù hợp cho van bi DN40 đến DN50 và van bướm DN50 đến DN80, tùy điều kiện áp lực và momen thực tế của van.

Bộ điện KE010 dùng điện áp bao nhiêu vôn?

Sản phẩm có các phiên bản 220V AC, 24V DC và 380V AC. Khách hàng cần xác định rõ điện áp hệ thống trước khi đặt hàng.

Liên hệ mua bộ truyền động điện Kosaplus KE010 chính hãng

Công Ty Cổ Phần Đầu Tư Xuất Nhập Khẩu Thiết Bị Công Nghiệp Sài Gòn là đơn vị cung cấp van công nghiệp, đồng hồ nước, đồng hồ áp suất và thiết bị công nghiệp chất lượng cao. Chúng tôi phân phối bộ truyền động điện Kosaplus KE010 cùng các dòng van bi điều khiển điện, van bướm điều khiển điện gá lắp đồng bộ theo tiêu chuẩn ISO 5211.

• Địa chỉ: Số 25, Đường Số 1, Khu đô thị trung tâm hành chính Dĩ An, Khu phố Nhị Đồng 2, Phường Dĩ An, Thành phố Hồ Chí Minh
• Điện thoại: 09 1800 6799
• Email: [email protected]

Hãy liên hệ ngay để nhận báo giá bộ điều khiển điện Kosaplus KE010 với chiết khấu cao cho dự án, cùng catalogue kỹ thuật và sơ đồ đấu nối điện chuẩn từ nhà sản xuất.
