Bộ Truyền Động Điện Kosaplus Hàn Quốc: Đầy Đủ Model, Thông Số & Báo Giá

Bộ truyền động điện Kosaplus là thiết bị truyền động được nhập khẩu nguyên chiếc từ Hàn Quốc, chuyên dùng để điều khiển tự động các loại van công nghiệp như van điều khiển bằng điện, van bi và van bướm. Bài viết dưới đây tổng hợp đầy đủ thông tin về cấu tạo, phân loại, thông số kỹ thuật, bảng chọn model theo kích thước van, sơ đồ đấu nối dây và các yếu tố ảnh hưởng đến giá bán, giúp kỹ sư M&E và nhà thầu tự động hóa chọn đúng thiết bị cho hệ thống.

1. Bộ Truyền Động Điện Kosaplus Là Gì? Xuất Xứ & Tổng Quan Thương Hiệu

Bộ truyền động điện Kosaplus (Kosaplus Electric Actuator) là thiết bị cơ điện có chức năng chuyển đổi năng lượng điện thành chuyển động cơ học dạng quay, qua đó tác động lên trục van để đóng, mở hoặc điều tiết góc mở của van theo tín hiệu điều khiển từ xa.

Kosaplus là thương hiệu đến từ Hàn Quốc (South Korea), được biết đến trong ngành tự động hóa van công nghiệp nhờ sự cân bằng giữa chất lượng và chi phí. Thiết bị được sử dụng rộng rãi tại các nhà máy xử lý nước, hệ thống HVAC, trạm bơm, dây chuyền hóa chất và hệ thống phòng cháy chữa cháy tại Việt Nam.

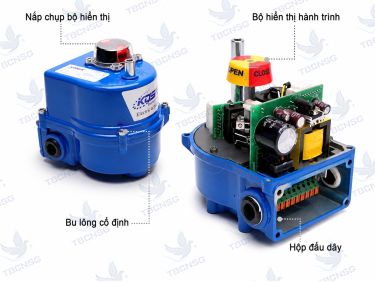

Về bản chất, bộ truyền động điện Kosaplus gồm động cơ điện, hộp giảm tốc bánh răng, hệ thống công tắc hành trình (Limit Switch), bộ điều khiển trung tâm và tay quay phụ (Manual Override). Khi nhận nguồn điện, động cơ quay và truyền mô-men qua hộp giảm tốc đến trục van. Khi van đạt góc mở tối đa hoặc đóng hoàn toàn, công tắc hành trình sẽ ngắt điện để bảo vệ động cơ, tránh hiện tượng kẹt và quá tải.

Một số câu hỏi thường gặp ở nhóm người dùng tìm kiếm thông tin gồm: bộ điều khiển điện Kosaplus do nước nào sản xuất, thiết bị có bền trong môi trường ẩm ướt hay không và có dễ tích hợp với tủ điện PLC sẵn có hay không. Các nội dung tiếp theo trong bài sẽ giải đáp lần lượt những vấn đề này.

2. Phân Loại Bộ Điều Khiển Điện Kosaplus Phổ Biến

Để chọn đúng thiết bị, người dùng cần phân biệt bộ truyền động Kosaplus theo hai tiêu chí chính: cơ chế vận hành và mức điện áp sử dụng.

2.1. Phân loại theo cơ chế vận hành (ON/OFF và Tuyến tính)

• Dạng ON/OFF (đóng mở hoàn toàn): Thiết bị chỉ có hai trạng thái là mở hoàn toàn hoặc đóng hoàn toàn với góc quay 90 độ. Dạng này phù hợp cho các hệ thống chỉ cần ngắt hoặc cho dòng chảy đi qua, không yêu cầu điều tiết lưu lượng, ví dụ hệ thống cấp nước, đường ống xả, hệ thống PCCC.
• Dạng tuyến tính (Modulating 4-20mA hoặc 0-10V): Thiết bị nhận tín hiệu tương tự từ bộ điều khiển hoặc PLC và dừng van tại bất kỳ góc mở nào theo yêu cầu. Dạng này dùng cho hệ thống cần kiểm soát nhiệt độ, áp suất, lưu lượng như hệ thống Chiller, HVAC, dây chuyền sản xuất thực phẩm và hóa chất.

2.2. Phân loại theo điện áp sử dụng

• 24V DC hoặc 24V AC: Mức điện áp an toàn, thường dùng trong môi trường ẩm ướt, khu vực có yêu cầu an toàn cao hoặc các hệ thống điều khiển tín hiệu thấp.
• 220V AC: Dòng phổ biến nhất tại Việt Nam, đấu trực tiếp vào điện lưới công nghiệp hoặc dân dụng, phù hợp với phần lớn các cụm van bi điện và van bướm điện cỡ nhỏ đến trung bình.
• 380V AC (3 pha): Dùng cho các bộ truyền động công suất lớn, mô-men xoắn cao, thường gặp trên đường ống kích thước lớn hoặc van cổng, van bướm đường kính lớn.

3. Thông Số Kỹ Thuật Tiêu Chuẩn Của Bộ Truyền Động Điện Kosaplus

Bảng dưới đây tổng hợp các thông số kỹ thuật cơ bản giúp kỹ sư tra cứu nhanh khi đối chiếu với yêu cầu hệ thống. Thông số thực tế có thể thay đổi theo từng model cụ thể.

Với cấp bảo vệ IP67, thiết bị có khả năng chống bụi hoàn toàn và chịu được ngâm nước ở mức độ nhất định trong thời gian ngắn, đáp ứng tốt điều kiện môi trường công nghiệp tại Việt Nam như độ ẩm cao, khu vực rửa trôi hoặc nhà máy gần biển.

Nếu bạn cần tư vấn nhanh về model và mô-men xoắn phù hợp, hãy liên hệ hotline 09 1800 6799 để được đội ngũ kỹ thuật hỗ trợ trực tiếp.

4. Các Model Bộ Truyền Động Điện Kosaplus Thông Dụng & Bảng Chọn Model

Dòng sản phẩm phổ biến của Kosaplus là chuỗi model KE, được đặt tên theo mức mô-men xoắn tương ứng. Các mã thông dụng gồm KE002, KE004, KE005, KE008, KE010, KE016, KE028, KE040, KE050, KE080, KE100. Con số trong tên model thể hiện mức mô-men xoắn danh định, ví dụ KE005 tương ứng khoảng 50 Nm, KE010 tương ứng khoảng 100 Nm.

Việc chọn model phụ thuộc vào hai yếu tố: loại van (van bi hay van bướm) và kích thước đường ống (DN), vì cùng một kích thước danh nghĩa nhưng van bi thường cần mô-men xoắn lớn hơn van bướm do kết cấu đĩa và gioăng kín khác nhau.

Bảng trên mang tính tham khảo cho các trường hợp áp suất làm việc trung bình. Với môi trường có áp suất cao, nhiệt độ cao, môi trường ăn mòn hoặc van làm kín kim loại, cần nhân thêm hệ số an toàn cho mô-men xoắn, thông thường từ 1,2 đến 1,5 lần giá trị danh định.

5. Ứng Dụng Thực Tế Của Bộ Động Cơ Điện Kosaplus Trong Công Nghiệp

Bộ truyền động điện Kosaplus hầu như không hoạt động độc lập mà được lắp ghép với thân van để tạo thành một cụm van điều khiển điện hoàn chỉnh. Hai dạng kết hợp phổ biến nhất là van bướm điện và van bi điện.

5.1. Kết hợp với van bướm (Electric Actuator Butterfly Valve)

Cụm van bướm điều khiển điện Kosaplus thường được dùng cho các đường ống kích thước lớn từ DN50 trở lên. Ưu điểm của van bướm là kết cấu gọn, trọng lượng nhẹ, chi phí hợp lý và mô-men xoắn yêu cầu thấp hơn so với van bi cùng kích thước. Nhờ đó, một bộ truyền động nhỏ hơn vẫn có thể vận hành được van bướm đường kính lớn.

Ứng dụng tiêu biểu gồm hệ thống xử lý nước thải, trạm bơm cấp nước, hệ thống HVAC, đường ống gió, hệ thống phòng cháy chữa cháy và các đường ống tuần hoàn nước làm mát.

5.2. Kết hợp với van bi (Electric Actuator Ball Valve)

Cụm van bi điều khiển điện Kosaplus thường dùng cho đường ống nhỏ đến trung bình, khoảng DN15 đến DN100. Van bi có ưu điểm độ kín rất cao, chịu được áp suất lớn và phù hợp với nhiều loại môi chất khác nhau.

Ứng dụng tiêu biểu gồm hệ thống Chiller, đường ống hóa chất, đường ống hơi nóng, hệ thống cấp nước sạch, dây chuyền sản xuất thực phẩm và đồ uống, nơi yêu cầu độ kín tuyệt đối để tránh rò rỉ.

6. Sơ Đồ Đấu Nối Dây & Hướng Dẫn Lắp Đặt An Toàn

Bộ truyền động điện Kosaplus thường được đấu nối qua hộp điện ở thân thiết bị với các nhóm chân cơ bản gồm chân cấp nguồn, chân điều khiển và chân tín hiệu phản hồi. Với dòng ON/OFF điện áp 220V, sơ đồ nguyên lý gồm các chân: chân nguồn chung (Common), chân nhận lệnh mở (Open), chân nhận lệnh đóng (Close), chân nguồn nuôi và các chân tín hiệu báo trạng thái về tủ điện.

Với dòng tuyến tính, ngoài nguồn nuôi, thiết bị còn có hai chân nhận tín hiệu điều khiển 4-20mA hoặc 0-10V từ PLC và hai chân xuất tín hiệu phản hồi vị trí van về bộ điều khiển. Việc đấu đúng cực tín hiệu là điều kiện bắt buộc để van dừng đúng góc mở mong muốn.

• Kiểm tra kỹ điện áp nguồn cấp trước khi đấu dây, đảm bảo đúng với thông số trên tem thiết bị.
• Siết gioăng và đầu cosse chắc chắn, chống nước cho hộp điện sau khi hoàn tất đấu nối.
• Không tháo nắp hộp điện khi thiết bị đang có điện.
• Kiểm tra chiều quay và giới hạn công tắc hành trình trước khi đưa vào vận hành chính thức.
• Với đường ống có áp suất, cần khóa van cách ly và xả áp trước khi lắp đặt hoặc tháo bộ truyền động.

Trường hợp mất điện đột ngột, bộ truyền động Kosaplus được trang bị tay quay phụ. Người vận hành chỉ cần gạt cần chuyển chế độ sang vị trí Manual, sau đó dùng tay lục giác hoặc tay quay vô năng xoay trục van đến vị trí mong muốn. Sau khi có điện trở lại, cần gạt cần về vị trí Auto để thiết bị hoạt động bình thường. Thao tác này giúp đóng hoặc mở van an toàn trong các tình huống khẩn cấp mà không cần tháo thiết bị.

7. Đánh Giá Ưu Điểm & Lý Do Nên Chọn Bộ Truyền Động Kosaplus

• Cân bằng giữa giá và chất lượng: Chi phí hợp lý hơn so với các thương hiệu châu Âu như Rotork hay Belimo, nhưng độ ổn định và tuổi thọ cao hơn rõ rệt so với nhiều dòng hàng giá rẻ không rõ nguồn gốc.
• Chống nước tốt: Chuẩn IP67 cùng thân nhôm đúc sơn Epoxy giúp thiết bị bền bỉ trong môi trường ẩm ướt, nhiều bụi và hóa chất nhẹ.
• Dễ tích hợp: Tín hiệu điều khiển và phản hồi tương thích với hầu hết hệ thống PLC, SCADA và tủ điều khiển tự động hiện có.
• Vận hành linh hoạt: Có tay quay phụ cơ khí, hỗ trợ xử lý sự cố mất điện mà không cần can thiệp phức tạp.
• Phụ tùng và hỗ trợ kỹ thuật sẵn có: Phụ tùng thay thế như gioăng, công tắc hành trình, bo mạch điều khiển được cung cấp nhanh, rút ngắn thời gian dừng máy.

8. Báo Giá Bộ Truyền Động Điện Kosaplus & Các Yếu Tố Ảnh Hưởng Đến Giá

Giá bộ truyền động điện Kosaplus không cố định mà phụ thuộc vào nhiều yếu tố kỹ thuật. Người mua nên nắm rõ các yếu tố này để dự toán ngân sách chính xác và tránh chọn thiết bị thiếu hoặc thừa so với nhu cầu thực tế.

• Mô-men xoắn và model: Model có mô-men xoắn càng lớn, kích thước hộp giảm tốc và động cơ càng lớn, giá thành càng cao. Đây là yếu tố ảnh hưởng mạnh nhất đến giá.
• Điện áp sử dụng: Dòng 24V và 220V thường có mức giá khác nhau; dòng 380V ba pha cho công suất lớn có giá cao hơn.
• Loại điều khiển: Bộ truyền động dạng tuyến tính có bộ định vị và bo mạch xử lý tín hiệu nên giá cao hơn dòng ON/OFF tiêu chuẩn.
• Cấp bảo vệ và tùy chọn đặc biệt: Tùy chọn IP68, vật liệu chống ăn mòn, hoặc yêu cầu chống cháy nổ cho môi trường dễ cháy sẽ làm tăng chi phí.
• Số lượng và dự án: Đơn hàng số lượng lớn hoặc theo dự án thường được hưởng chính sách chiết khấu tốt hơn.

Để nhận báo giá chính xác, khách hàng nên cung cấp các thông tin: loại van sử dụng, kích thước DN, môi chất, áp suất làm việc, điện áp nguồn và yêu cầu điều khiển ON/OFF hay tuyến tính.

Nhận báo giá bộ truyền động điện Kosaplus chính hãng với chiết khấu cao cho dự án. Liên hệ ngay hotline 09 1800 6799 để được hỗ trợ.

9. Địa Chỉ Mua Bộ Truyền Động Điện Kosaplus Chính Hãng Hàn Quốc

Khi chọn đơn vị cung cấp bộ truyền động điện Kosaplus, khách hàng nên dựa trên các tiêu chí sau để đảm bảo quyền lợi lâu dài:

• Có đầy đủ chứng nhận CO (Certificate of Origin) và CQ (Certificate of Quality) cho từng lô hàng.
• Cung cấp catalogue, tài liệu kỹ thuật và sơ đồ đấu nối bằng tiếng Việt.
• Chính sách bảo hành rõ ràng, thời gian bảo hành từ 12 đến 24 tháng.
• Có kho hàng sẵn tại Hà Nội và TP.HCM, đáp ứng nhanh các đơn hàng gấp.
• Đội ngũ kỹ thuật hỗ trợ tư vấn chọn model, hướng dẫn lắp đặt và xử lý sự cố tại công trình.

Công Ty Cổ Phần Đầu Tư Xuất Nhập Khẩu Thiết Bị Công Nghiệp Sài Gòn là đơn vị chuyên cung cấp các sản phẩm van công nghiệp, đồng hồ nước, đồng hồ áp suất và thiết bị công nghiệp chất lượng cao. Chúng tôi nhập khẩu trực tiếp bộ truyền động điện Kosaplus từ Hàn Quốc, cam kết hàng chính hãng 100%, đầy đủ CO-CQ và giá cạnh tranh.

• Website: TBCNSG.com
• Địa chỉ: Số 25, Đường Số 1, Khu đô thị trung tâm hành chính Dĩ An, Khu phố Nhị Đồng 2, Phường Dĩ An, Thành phố Hồ Chí Minh
• Điện thoại: 09 1800 6799
• Email: [email protected]

Khách hàng có thể tham khảo thêm các dòng sản phẩm liên quan như mô tơ điện điều khiển van, van bi điện Kosaplus Hàn Quốc, van bướm đóng mở bằng điện Kosaplus, bộ điều khiển khí nén Kosaplus và bài viết so sánh bộ điện Kosaplus và Haitima để có cái nhìn tổng thể trước khi quyết định.

Câu Hỏi Thường Gặp Về Bộ Truyền Động Điện Kosaplus

Bộ truyền động điện Kosaplus mua ở đâu chính hãng?

Khách hàng nên chọn nhà phân phối có đầy đủ chứng nhận CO-CQ, có kho hàng tại Việt Nam và chính sách bảo hành rõ ràng. Công Ty Cổ Phần Đầu Tư Xuất Nhập Khẩu Thiết Bị Công Nghiệp Sài Gòn là một trong những đơn vị cung cấp uy tín, hỗ trợ kỹ thuật và giao hàng toàn quốc.

Cách chọn model Kosaplus phù hợp với kích thước van?

Cần xác định loại van, kích thước DN, áp suất làm việc và môi chất. Với van bướm DN100 có thể dùng KE008, trong khi van bi DN100 thường cần model lớn hơn như KE010. Nên nhân hệ số an toàn mô-men xoắn từ 1,2 đến 1,5 lần cho các điều kiện làm việc khắc nghiệt.

Bộ điều khiển điện Kosaplus xử lý thế nào khi mất điện?

Thiết bị được trang bị tay quay phụ cơ khí. Người vận hành gạt cần sang chế độ Manual, dùng lục giác hoặc tay quay vô năng để đóng mở van thủ công, sau đó gạt về chế độ Auto khi có điện trở lại.

Sơ đồ đấu nối dây bộ động cơ điện Kosaplus 220V như thế nào?

Với dòng ON/OFF 220V, sơ đồ cơ bản gồm chân nguồn chung, chân nhận lệnh mở, chân nhận lệnh đóng và các chân tín hiệu báo trạng thái. Cần đấu đúng cực theo tài liệu kỹ thuật đi kèm và kiểm tra điện áp nguồn trước khi cấp điện.
