1. Tổng Quan Về Bộ Truyền Động Điện Kosaplus KE004

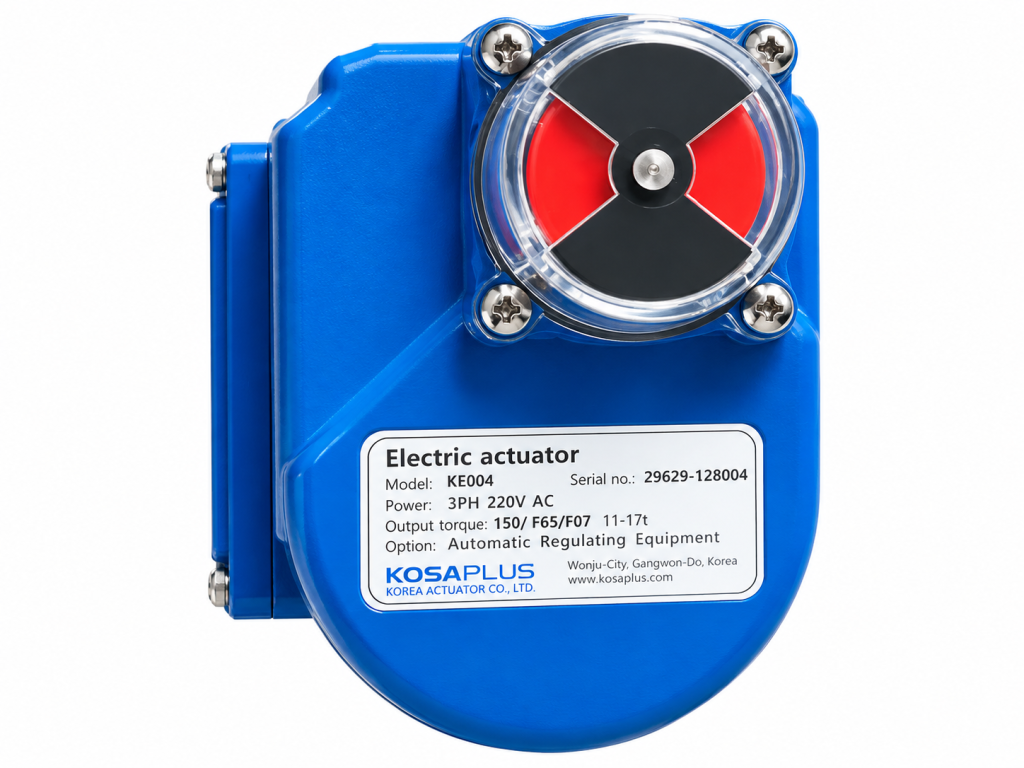

Bộ truyền động điện Kosaplus KE004 là dòng đầu điều khiển điện được sản xuất bởi hãng Kosaplus (Hàn Quốc), chuyên dùng để tự động hóa quá trình đóng mở van công nghiệp như van bi, van bướm. Thiết bị đóng vai trò chuyển đổi tín hiệu điều khiển thành chuyển động quay góc 90 độ, giúp van hoạt động chính xác theo yêu cầu của hệ thống.
Với thiết kế nhỏ gọn, vỏ hợp kim nhôm đúc nguyên khối sơn Epoxy, Kosaplus KE004 đáp ứng tiêu chuẩn chống nước IP67, phù hợp lắp đặt ngoài trời hoặc trong môi trường ẩm ướt của nhà máy xử lý nước, HVAC, hóa chất, thực phẩm và dệt nhuộm. Đây là model được nhiều kỹ sư và nhà thầu tại Việt Nam lựa chọn nhờ độ bền cao, mô-men xoắn ổn định và giá thành hợp lý.
Trong bài viết này, chúng tôi cung cấp đầy đủ thông số kỹ thuật, cấu tạo, nguyên lý hoạt động, sơ đồ đấu nối, khả năng tương thích với các loại van, bảng giá tham khảo và hướng dẫn khắc phục sự cố thường gặp cho bộ truyền động điện Kosaplus KE004.
2. Thông Số Kỹ Thuật Chi Tiết Model Kosaplus KE004
Dưới đây là bảng tổng hợp thông số kỹ thuật chuẩn của bộ truyền động điện Kosaplus KE004 do nhà sản xuất công bố:
| Thông số | Giá trị |
|---|---|
| Model | Kosaplus KE004 |
| Thương hiệu | Kosaplus |
| Xuất xứ | Hàn Quốc |
| Loại điều khiển | On/Off hoặc Tuyến tính (Modulating 4-20mA / 0-10V) |
| Điện áp | 220V AC / 24V DC (tùy chọn) |
| Mô-men xoắn | 40Nm đến 50Nm |
| Góc quay | 0 đến 90 độ |
| Thời gian đóng mở | Khoảng 15 đến 30 giây |
| Tiêu chuẩn chống nước | IP67 |
| Vật liệu vỏ | Hợp kim nhôm đúc sơn Epoxy |
| Nhiệt độ môi trường | -20 độ C đến 60 độ C |
| Tiêu chuẩn mặt bích | ISO 5211 |
| Chứng nhận | CE, CO/CQ đầy đủ |
Giải đáp thắc mắc thường gặp về thông số:
- KE004 dùng điện áp nào? Sản phẩm hỗ trợ cả 220V AC và 24V DC, tùy theo yêu cầu hệ thống.
- Mô-men xoắn bao nhiêu Nm? KE004 có mô-men xoắn từ 40Nm đến 50Nm, đủ để kéo mượt van bi và van bướm kích thước nhỏ đến trung bình.
- Thời gian đóng mở bao lâu? Trung bình 15 đến 30 giây cho một hành trình 90 độ.
- Tiêu chuẩn chống nước IP bao nhiêu? Đạt IP67, chống bụi tuyệt đối và chống nước mưa, nước tạt rửa.
3. Khả Năng Tương Thích Và Lắp Đặt Cho Các Loại Van
Bộ truyền động điện Kosaplus KE004 tương thích với nhiều dòng van công nghiệp theo tiêu chuẩn mặt bích ISO 5211. Dưới đây là bảng tra cứu size van phù hợp với mô-men xoắn 40 đến 50Nm của KE004:
| Loại van | Kích thước phù hợp | Áp lực làm việc |
|---|---|---|
| Van bi (Ball Valve) | DN15, DN20, DN25, DN32, DN40, DN50 | PN16, PN25 |
| Van bướm (Butterfly Valve) | DN40, DN50 | PN16, PN25 |
Lưu ý khi chọn size van:
- Với van bi inox size DN15 đến DN50, KE004 thường đáp ứng tốt ở mức áp lực PN16 và PN25.
- Với van bướm thân gang đĩa inox size DN40 và DN50, KE004 kéo mượt ở áp lực trung bình.
- Trường hợp lưu chất có áp lực cao hoặc van có mô-men xoắn khởi động lớn, cần kiểm tra hệ số an toàn torque trước khi lắp.
Việc kết hợp đúng giữa đầu điện KE004 và thân van giúp thiết bị hoạt động êm ái, tăng tuổi thọ và giảm chi phí bảo trì.
4. Cấu Tạo Và Nguyên Lý Hoạt Động
4.1 Cấu tạo bên trong và bên ngoài
Bộ truyền động điện Kosaplus KE004 được cấu thành từ các bộ phận chính sau:
- Động cơ (Motor): Động cơ điện xoay chiều hoặc một chiều, tạo chuyển động quay cho hệ thống.
- Hộp số truyền động: Bộ bánh răng giảm tốc giúp tăng mô-men xoắn và giảm tốc độ quay.
- Công tắc hành trình (Limit Switch): Xác định vị trí đóng và mở hoàn toàn của van, ngắt điện động cơ khi đạt góc 0 độ hoặc 90 độ.
- Bộ chỉ báo vị trí (Indicator): Hiển thị trực quan trạng thái đóng mở của van.
- Tay quay cơ (Manual Override): Cho phép vận hành van bằng tay khi mất điện.
- Vỏ bảo vệ: Hợp kim nhôm đúc sơn Epoxy, đạt tiêu chuẩn IP67.
- Bo mạch điều khiển: Với bản tuyến tính, có thêm bộ Modulating Card nhận tín hiệu 4-20mA hoặc 0-10V.
4.2 Nguyên lý hoạt động (Dạng On/Off và Dạng Tuyến tính)
Nguyên lý hoạt động chung của Kosaplus KE004 là chuyển đổi năng lượng điện thành chuyển động quay góc 90 độ để điều khiển van. Khi cấp điện, động cơ quay, qua hộp số giảm tốc truyền mô-men xoắn đến trục van. Công tắc hành trình sẽ ngắt điện khi van đạt vị trí đóng hoặc mở hoàn toàn.
Dạng On/Off: Van chỉ có hai trạng thái là đóng hoàn toàn hoặc mở hoàn toàn (0 độ đến 90 độ). Phù hợp với hệ thống không yêu cầu điều chỉnh lưu lượng liên tục.
Dạng Tuyến tính (Modulating): Van có thể dừng ở bất kỳ góc mở nào trong khoảng 0 đến 90 độ, dựa trên tín hiệu điều khiển 4-20mA hoặc 0-10V từ bộ điều khiển trung tâm. Bản tuyến tính có thêm bo mạch Modulating Card, giúp điều chỉnh lưu lượng chính xác theo yêu cầu công nghệ.
5. Sơ Đồ Đấu Nối Điện Cho Bộ Điều Khiển Kosaplus KE004
Việc đấu nối đúng sơ đồ giúp bộ truyền động điện Kosaplus KE004 hoạt động ổn định và an toàn. Dưới đây là hướng dẫn nguyên tắc đấu dây cho cả hai phiên bản 220V AC và 24V DC.
Đấu nối dây nguồn:
- Dây pha (L) và dây trung tính (N) đối với bản 220V AC.
- Dây dương (+) và dây âm (-) đối với bản 24V DC.
- Dây mát (PE) nối với vỏ thiết bị để đảm bảo an toàn.
Đấu nối dây tín hiệu báo vị trí:
- Cặp tiếp điểm NO/NC báo van đang mở hoàn toàn.
- Cặp tiếp điểm NO/NC báo van đang đóng hoàn toàn.
- Đối với bản tuyến tính, đấu thêm dây tín hiệu 4-20mA hoặc 0-10V từ bộ điều khiển về bo mạch Modulating.
Lưu ý quan trọng khi đấu nối:
- Kiểm tra đúng điện áp trước khi cấp nguồn để tránh cháy cuộn dây motor.
- Cài đặt công tắc hành trình đúng vị trí để tránh om cuộn dây khi van đã đóng hoặc mở hoàn toàn.
- Siết chặt gioăng và nắp đấu dây để duy trì tiêu chuẩn chống nước IP67.
- Nên đánh dấu màu dây và ghi chú lại sơ đồ trước khi vận hành.
6. Đánh Giá Ưu Điểm Và Ứng Dụng Thực Tế Tại Việt Nam
6.1 Ưu điểm vượt trội của Kosaplus KE004
- Thiết kế gọn nhẹ, vỏ nhôm đúc nguyên khối chống va đập tốt.
- Tiêu chuẩn IP67 hoạt động tốt ngoài trời, môi trường ẩm ướt.
- Tích hợp tay quay cơ để vận hành van khi mất điện.
- Độ bền cao, hoạt động êm ái, mô-men xoắn ổn định.
- Có đầy đủ chứng nhận CO/CQ, xuất xứ Hàn Quốc rõ ràng.
- Hỗ trợ cả bản On/Off và bản Tuyến tính 4-20mA cho nhu cầu điều khiển chính xác.
6.2 Các hệ thống ứng dụng phổ biến
- Nhà máy xử lý nước thải, nước sạch.
- Hệ thống Chiller, HVAC tòa nhà.
- Nhà máy thực phẩm, đồ uống.
- Nhà máy hóa chất, dệt nhuộm.
- Hệ thống tưới tiêu, cấp thoát nước công nghiệp.
7. Bảng Giá Bộ Truyền Động Điện Kosaplus KE004 Và Yếu Tố Ảnh Hưởng Đến Giá
Giá bộ truyền động điện Kosaplus KE004 phụ thuộc vào nhiều yếu tố như kiểu điều khiển, điện áp và phụ kiện đi kèm. Dưới đây là các yếu tố chính tác động đến giá thành sản phẩm:
- Kiểu điều khiển: Bản On/Off có giá thấp hơn bản Tuyến tính do bản tuyến tính có thêm bộ Modulating Card.
- Điện áp: Tùy chọn 220V AC, 24V DC hoặc 380V có mức giá khác nhau.
- Phụ kiện kèm theo: Bộ báo vị trí phản hồi, đế lắp, bộ kết nối gá van có thể làm thay đổi giá.
- Số lượng đặt hàng: Đơn hàng dự án số lượng lớn thường có chiết khấu cao hơn.
Để nhận báo giá chính xác và ưu đãi nhất cho bộ truyền động điện Kosaplus KE004, quý khách vui lòng liên hệ hotline hoặc Zalo của chúng tôi. Chúng tôi cam kết báo giá cạnh tranh, hàng chính hãng, đầy đủ CO/CQ.
8. Hướng Dẫn Lắp Đặt, Vận Hành Và Khắc Phục Sự Cố Thường Gặp
Hướng dẫn lắp đặt nhanh:
- Kiểm tra mặt bích van và mặt bích đầu điện đúng tiêu chuẩn ISO 5211.
- Lắp khớp nối trục, siết bu lông đều lực.
- Đấu dây nguồn và dây tín hiệu theo sơ đồ.
- Cài đặt công tắc hành trình cho vị trí đóng và mở.
- Chạy thử không tải trước khi gắn vào hệ thống có áp lực.
Các lỗi thường gặp và cách xử lý:
| Hiện tượng | Nguyên nhân có thể | Cách xử lý |
|---|---|---|
| Motor cấp điện nhưng không quay | Kiểm tra nguồn điện, công tắc hành trình, kẹt cơ học van | Đo lại điện áp, chỉnh cam hành trình, kiểm tra trục van |
| Tín hiệu phản hồi báo sai vị trí | Cam hành trình lệch | Hiệu chỉnh lại cam hành trình theo vị trí thực tế |
| Động cơ nóng bất thường | Đấu sai dây, kẹt trục van | Kiểm tra lại sơ đồ đấu dây, xử lý kẹt trục |
| Van không đóng/mở hoàn toàn | Mô-men xoắn không đủ hoặc van kẹt | Kiểm tra tải van, chọn lại model có torque phù hợp |
9. Những Câu Hỏi Thường Gặp (FAQ)
Bộ điều khiển Kosaplus KE004 có tay quay cơ để đóng mở khi mất điện không?
Có. Thiết bị tích hợp sẵn tay quay phụ (lục giác) cho phép vận hành van bằng tay khi mất điện hoặc khi cần kiểm tra cơ học.
Mức độ bảo vệ IP67 của KE004 có thể ngâm dưới nước được không?
IP67 chống bụi tuyệt đối và chống nước mưa, nước tạt rửa. Tuy nhiên không nên ngâm liên tục dưới nước vì có thể ảnh hưởng đến tuổi thọ thiết bị.
Sản phẩm có đầy đủ giấy tờ chứng nhận xuất xứ CO/CQ không?
Có. Sản phẩm đi kèm chứng nhận CO do Phòng Thương mại Hàn Quốc cấp và CQ do nhà máy Kosaplus cấp.
Kosaplus KE004 lắp được cho van size bao nhiêu?
KE004 phù hợp với van bi DN15 đến DN50 và van bướm DN40 đến DN50 ở mức áp lực PN16, PN25.
Sự khác nhau giữa KE004 On/Off và Tuyến tính là gì?
Bản On/Off chỉ đóng hoặc mở hoàn toàn. Bản Tuyến tính có thêm bo mạch Modulating, cho phép điều khiển góc mở theo tín hiệu 4-20mA hoặc 0-10V.
