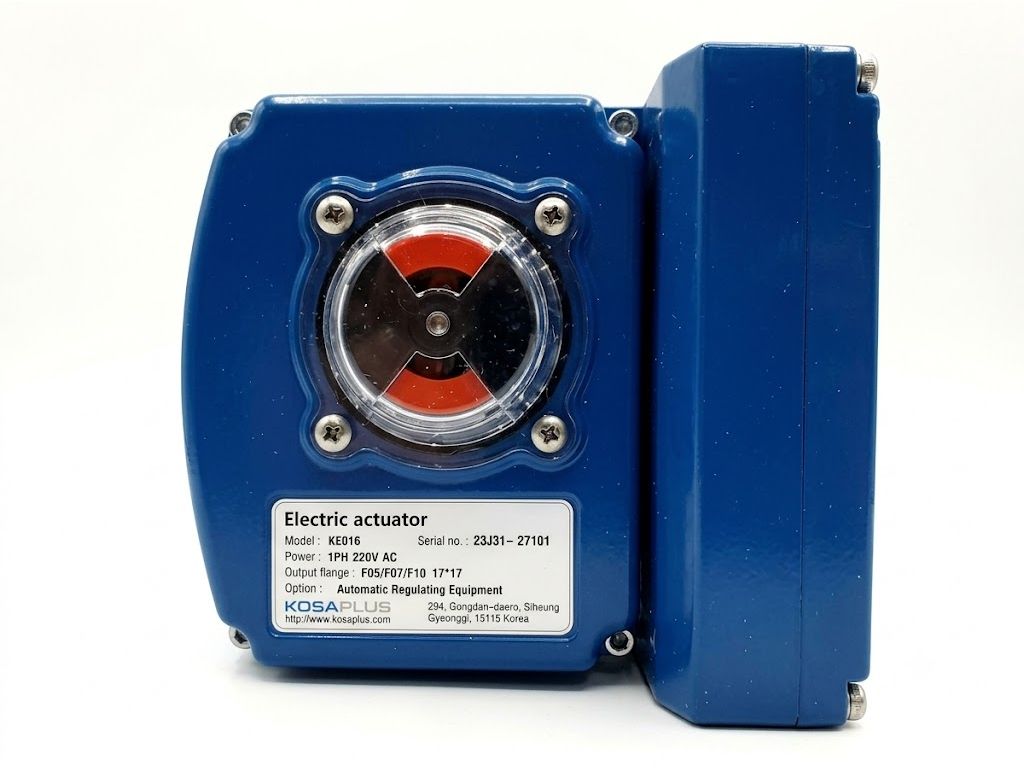

Bộ truyền động điện Kosaplus KE016 là dòng mô tơ điện xoay 90 độ đến từ thương hiệu Kosaplus (Hàn Quốc), được thiết kế để điều khiển tự động các loại van bi, van bướm trong hệ thống đường ống công nghiệp. Với lực xoắn danh định khoảng 150Nm, cấp bảo vệ IP67 và thân vỏ hợp kim nhôm sơn Epoxy, KE016 là lựa chọn phổ biến cho các công trình cấp nước, xử lý nước thải, HVAC và hóa chất tại Việt Nam.
Kosaplus là thương hiệu thiết bị điều khiển van đến từ Hàn Quốc, chuyên sản xuất các dòng bộ điều khiển điện Kosaplus phục vụ tự động hóa dòng chảy. Model KE016 thuộc nhóm sản phẩm công suất trung bình trong dải sản phẩm KE, có nhiệm vụ chuyển đổi năng lượng điện thành chuyển động xoay hành trình 90 độ để đóng hoặc mở van.
Khi kết hợp với thân van, thiết bị giúp người vận hành điều khiển van từ xa thông qua tín hiệu điện, thay thế hoàn toàn thao tác quay tay thủ công. Đây là giải pháp quan trọng trong các dây chuyền tự động hóa, nơi yêu cầu đóng mở chính xác, đồng bộ và giảm thiểu nhân công vận hành.
Bảng dữ liệu dưới đây tổng hợp các thông số kỹ thuật cơ bản mà kỹ sư và bộ phận mua hàng cần nắm trước khi đưa thiết bị vào bản vẽ hoặc thi công lắp đặt thực tế.
| Thông số | Giá trị |
|---|---|
| Model | Kosaplus KE016 |
| Lực xoắn đầu ra (Torque) | Khoảng 150Nm - 160Nm |
| Điện áp nguồn | 24V DC, 220V AC (50/60Hz) hoặc 380V AC |
| Tín hiệu điều khiển (bản tuyến tính) | 4-20mA / 0-10V |
| Góc quay | 90 độ (sai số khoảng 5 độ) |
| Thời gian đóng/mở | Khoảng 15 giây - 20 giây |
| Cấp bảo vệ | IP67 |
| Thân vỏ | Hợp kim nhôm sơn phủ Epoxy chống ăn mòn |
| Nhiệt độ làm việc | -20 độ C đến 70 độ C |
| Tiêu chuẩn mặt bích | ISO 5211 |
| Tay quay cơ học (Manual Override) | Tay quay hoặc lục giác thao tác khi mất điện |
Bảng thông số trên là căn cứ quan trọng để lựa chọn đúng dòng bộ truyền động điện Kosaplus KE016 theo điện áp sử dụng và kiểu điều khiển On/Off hay tuyến tính.
Nhận báo giá bộ truyền động Kosaplus KE016 ưu đãi đại lý - Gọi ngay hotline 09 1800 6799 hoặc để lại số điện thoại để được kỹ thuật viên tư vấn.
Dạng On/Off: Thiết bị chỉ thực hiện đóng hoặc mở hoàn toàn tại hai vị trí góc 0 độ và 90 độ. Phù hợp với các hệ thống chỉ cần đóng ngắt dòng chảy, không yêu cầu điều tiết lưu lượng.
Dạng tuyến tính (Modulating): Thiết bị điều tiết góc mở của van tương ứng với tín hiệu điều khiển 4-20mA hoặc 0-10V, từ đó điều chỉnh lưu lượng dòng chảy theo yêu cầu công nghệ. Dòng này thường dùng trong hệ thống HVAC, xử lý nước và công nghệ hóa chất.
Với lực xoắn khoảng 150Nm, Kosaplus KE016 phù hợp với các dòng van có kích thước trung bình. Dưới đây là bảng tra cứu tương thích giúp người mua tránh chọn sai công suất, gây hư hỏng van hoặc động cơ.
| Loại van | Kích thước khuyến nghị | Ghi chú |
|---|---|---|
| Van bướm (Butterfly Valve) | DN80 - DN125 | Tùy áp lực dòng chảy và tiêu chuẩn mặt bích ISO 5211 |
| Van bi (Ball Valve) | DN50 - DN80 | Phù hợp van bi ren hoặc van bi mặt bích |
Các môi trường ứng dụng phổ biến của thiết bị bao gồm hệ thống xử lý nước thải, nhà máy cấp nước sạch, hệ thống HVAC, nhà máy hóa chất, nhà máy thực phẩm và dệt nhuộm. Trong các hệ thống này, van bướm điều khiển điện Hàn Quốc và van bi điều khiển điện là hai dòng được lắp ghép phổ biến nhất với KE016.
Việc đấu nối đúng sơ đồ giúp thiết bị hoạt động ổn định và tránh các sự cố cháy bo mạch. Dưới đây là mô tả chức năng các chân đấu nối cho hai dòng sản phẩm.
| Nhóm chân | Chức năng | Mô tả |
|---|---|---|
| Nguồn | L, N | Cấp nguồn 220V AC hoặc 24V DC tùy phiên bản |
| Điều khiển | Open, Close, Common | Tiếp điểm khô điều khiển mở và đóng van |
| Phản hồi | FeedBack Open, FeedBack Close | Tín hiệu báo vị trí van về tủ điều khiển |
| Nhóm chân | Chức năng | Mô tả |
|---|---|---|
| Nguồn | L, N hoặc +, - | Cấp nguồn nuôi theo điện áp của phiên bản |
| Tín hiệu vào | IN +, IN - | Nhận tín hiệu 4-20mA hoặc 0-10V từ bộ điều khiển |
| Tín hiệu ra | OUT +, OUT - | Xuất tín hiệu phản hồi vị trí van về PLC hoặc bộ điều khiển |
Ưu điểm:
Hạn chế:
Mức giá của bộ truyền động điện Kosaplus KE016 trên thị trường Việt Nam dao động tùy theo phiên bản điều khiển và phụ kiện đi kèm. Người mua nên yêu cầu báo giá chi tiết theo đúng cấu hình sử dụng thay vì so sánh giá chung chung giữa các nhà cung cấp.
| Yếu tố ảnh hưởng | Chi tiết |
|---|---|
| Dạng điều khiển | Bản On/Off có mức giá thấp hơn bản tuyến tính (Modulating) |
| Điện áp nguồn | 220V AC, 24V DC hoặc 380V AC có mức giá khác nhau |
| Phụ kiện đi kèm | Bộ báo vị trí, công tắc phụ, bộ gia nhiệt chống ẩm |
| Hình thức cung cấp | Bán rời bộ điện hoặc lắp sẵn cùng thân van |
| Chứng từ | CO (chứng nhận xuất xứ), CQ (chứng nhận chất lượng) |
Để nhận bảng giá bộ truyền động điện Kosaplus mới nhất theo số lượng dự án, quý khách vui lòng liên hệ trực tiếp hotline 09 1800 6799. Đội ngũ kỹ thuật sẽ tư vấn đúng cấu hình cần thiết, tránh phát sinh chi phí không cần thiết.
Khi lựa chọn nhà cung cấp thiết bị điều khiển van, người mua nên dựa trên các tiêu chí sau để đảm bảo quyền lợi lâu dài cho công trình:
Công Ty Cổ Phần Đầu Tư Xuất Nhập Khẩu Thiết Bị Công Nghiệp Sài Gòn (TBCNSG.com) là đơn vị chuyên cung cấp van công nghiệp, đồng hồ nước, đồng hồ áp suất và thiết bị công nghiệp chất lượng cao. Chúng tôi phân phối bộ truyền động điện Kosaplus KE016 nhập khẩu chính hãng, đầy đủ chứng từ và hỗ trợ kỹ thuật trong suốt quá trình sử dụng.
Thông tin liên hệ:
Tải catalogue Kosaplus KE016 PDF và bản vẽ CAD - Liên hệ ngay để được gửi tài liệu kỹ thuật miễn phí.
Thiết bị được trang bị bộ tay quay cơ học (Manual Override) cho phép thao tác bằng tay khi mất điện. Người vận hành mở nắp bảo vệ, đưa lục giác hoặc tay quay vào vị trí quy định và quay theo chiều mở hoặc đóng van. Sau khi có điện trở lại, cần đưa bộ truyền động về chế độ tự động để hệ thống hoạt động bình thường.
Cần đối chiếu mô-men xoắn yêu cầu của thân van (thường ghi trong catalogue van) với lực xoắn đầu ra của bộ truyền động, đồng thời dự phòng thêm hệ số an toàn khoảng 20 đến 30 phần trăm. Với lực xoắn khoảng 150Nm, KE016 phù hợp van bướm DN80 đến DN125 và van bi DN50 đến DN80 trong điều kiện làm việc thông thường.
Thiết bị đạt cấp bảo vệ IP67 cùng thân hợp kim nhôm sơn Epoxy chống ăn mòn, đủ khả năng lắp đặt ngoài trời. Tuy nhiên, để tăng tuổi thọ, nên lắp thêm mái che, siết chặt cổng luồn dây và kiểm tra định kỳ tình trạng gioăng làm kín.
Có. Phiên bản tuyến tính (Modulating) của Kosaplus KE016 hỗ trợ tín hiệu điều khiển 4-20mA hoặc 0-10V, cho phép điều tiết góc mở van theo yêu cầu công nghệ và xuất tín hiệu phản hồi vị trí về tủ điều khiển hoặc PLC.
Bộ truyền động điện Kosaplus KE016 là giải pháp điều khiển van hiệu quả cho các hệ thống công nghiệp quy mô trung bình, với lực xoắn khoảng 150Nm, cấp bảo vệ IP67 và hai tùy chọn vận hành On/Off hoặc tuyến tính. Việc lựa chọn đúng phiên bản và nhà cung cấp uy tín sẽ giúp công trình vận hành ổn định, tiết kiệm chi phí bảo trì và đảm bảo đầy đủ chứng từ kỹ thuật.
Quý khách cần tư vấn kỹ thuật, kiểm tra tương thích với thân van hiện hữu hoặc nhận báo giá chi tiết, vui lòng liên hệ TBCNSG.com qua hotline 09 1800 6799 hoặc email [email protected] để được hỗ trợ nhanh chóng.
