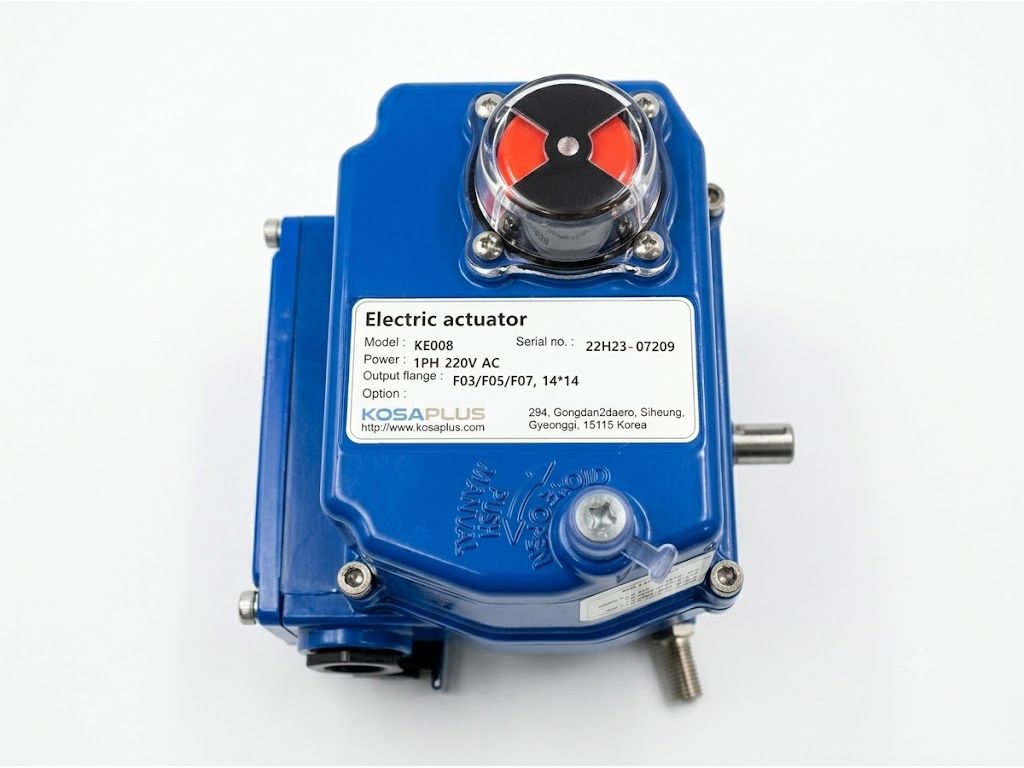

Bộ truyền động điện Kosaplus KE008 là dòng đầu điều khiển điện cỡ nhỏ được nhiều kỹ sư và nhà thầu lựa chọn cho các hệ thống van bi, van bướm trong công nghiệp. Bài viết dưới đây tổng hợp đầy đủ thông số kỹ thuật, khả năng tương thích với từng cỡ van, sơ đồ đấu nối dây điện, ưu điểm nổi bật và chính sách báo giá chính hãng do Công Ty CP ĐT XNK Thiết Bị Công Nghiệp Sài Gòn phân phối.

1. Tổng quan về bộ truyền động điện Kosaplus KE008

Kosaplus KE008 là model thuộc series KE của hãng KosaPlus (Hàn Quốc) – thương hiệu chuyên sản xuất bộ truyền động điện cho van công nghiệp với nhiều năm kinh nghiệm trong lĩnh vực tự động hóa van. Đây là dòng đầu điện dạng ON/OFF (đóng mở hoàn toàn) hoặc dạng Tuyến tính (Modulating) tùy theo bo mạch điều khiển được chọn.

Điểm nổi bật đầu tiên của Kosaplus KE008 nằm ở phần vỏ hợp kim nhôm đúc nguyên khối, được sơn phủ Epoxy nhiều lớp giúp chống ăn mòn tốt trong môi trường ẩm ướt, hóa chất nhẹ và khu vực ngoài trời. Kết cấu bánh răng kim loại bên trong cho khả năng chịu tải ổn định, vận hành êm và hạn chế rung lắc trong suốt hành trình góc quay 90 độ.

Về thông số cơ bản, Kosaplus KE008 có lực kéo định mức 80 Nm, hành trình góc quay 90 độ, cấp bảo vệ IP67, tiêu chuẩn mặt bích kết nối ISO 5211. Đây là mức mô-men xoắn phù hợp cho nhóm van cỡ trung bình nhỏ, thường gặp trong hệ thống cấp thoát nước, HVAC, xử lý nước thải, nhà máy thực phẩm và dệt nhuộm.

Các từ khóa liên quan thường được người dùng tra cứu cùng model này bao gồm: bộ truyền động điện Kosaplus KE008, bộ điều khiển điện Kosaplus KE008, đầu điện van bi Kosaplus KE008, đầu điện van bướm Kosaplus KE008 220V.

2. Thông số kỹ thuật chi tiết Kosaplus KE008

Bảng dữ liệu dưới đây tổng hợp các chỉ tiêu kỹ thuật tiêu chuẩn của bộ truyền động điện Kosaplus KE008, giúp kỹ sư và người mua đối chiếu trực tiếp với yêu cầu của hệ thống van đang sử dụng.

Bạn cần báo giá bộ truyền động điện Kosaplus KE008 cho dự án hoặc tư vấn chọn đúng dòng ON/OFF hay Tuyến tính? Liên hệ ngay Hotline/Zalo 09 1800 6799 để nhận chiết khấu đại lý tốt nhất hôm nay.

3. Khả năng tương thích và ứng dụng thực tế của Kosaplus KE008

Với lực kéo định mức 80 Nm, Kosaplus KE008 không phù hợp cho mọi cỡ van. Việc chọn đúng cỡ van tương thích giúp tránh tình trạng quá tải, cháy motor hoặc van không đóng kín hoàn toàn. Dưới đây là nhóm cỡ van thường được lắp đặt thực tế với model này.

• Van bi (Ball Valve): Thường thích hợp cho cỡ đường ống DN40 (1.1/2 inch) và DN50 (2 inch).
• Van bướm (Butterfly Valve): Thường thích hợp cho cỡ DN50 (2 inch), DN65 (2.1/2 inch) đến DN80 (3 inch).
• Môi trường ứng dụng: Hệ thống xử lý nước thải, cấp thoát nước, HVAC, nhà máy hóa chất, thực phẩm, dệt nhuộm.

Trường hợp khách hàng băn khoăn liệu KE008 có lắp được van bướm DN100 hay không, câu trả lời là không nên, vì mô-men xoắn yêu cầu của van bướm cỡ lớn thường vượt ngưỡng 80 Nm, dễ dẫn tới quá tải và hỏng hộp số. Với cỡ van lớn hơn, nên chuyển sang các model có lực kéo cao hơn trong cùng series.

Hình ảnh thực tế đầu KE008 được lắp hoàn chỉnh lên van bi inox và van bướm thân gang là minh chứng rõ nhất cho khả năng tương thích của dòng sản phẩm này trong nhiều công trình.

4. Sơ đồ đấu nối dây điện và nguyên lý hoạt động KE008

Phần đấu nối dây điện là bước quan trọng nhất khi thi công, bởi chỉ cần nhầm chân nguồn và chân tín hiệu có thể làm chập board mạch điều khiển. Dưới đây là các dạng nguyên lý đấu nối phổ biến của Kosaplus KE008.

• Sơ đồ mạch ON/OFF (dạng 3 dây hoặc 2 dây): Hướng dẫn xác định chân cấp nguồn mở (Open), chân cấp nguồn đóng (Close) và chân chung (Neutral/Common).
• Sơ đồ mạch Tuyến tính (Modulating): Hướng dẫn đấu nối nguồn nuôi và dây tín hiệu 4-20 mA nhận từ PLC hoặc cảm biến.
• Cơ chế tay quay cơ: Hướng dẫn vận hành bằng lục giác hoặc tay quay khi mất điện sự cố.

Nguyên lý hoạt động chung của KE008 là motor điện truyền động qua hệ bánh răng giảm tốc, làm quay trục van trong hành trình 90 độ. Công tắc hành trình (Limit Switch) sẽ ngắt điện khi van tới vị trí đóng hoặc mở hoàn toàn, đồng thời gửi tín hiệu phản hồi về tủ điều khiển. Với bản Tuyến tính, bo mạch nhận tín hiệu 4-20 mA từ PLC để điều khiển góc mở van theo tỷ lệ mong muốn.

Tải ngay tài liệu Catalog và Sơ đồ mạch điện Kosaplus KE008 (PDF) chính thức từ nhà sản xuất để thi công chính xác. Tải tài liệu tại đây.

5. Ưu điểm nổi bật của Kosaplus KE008 so với các dòng cùng phân khúc

Khi đặt lên bàn cân với các thương hiệu khác trên thị trường, Kosaplus KE008 cho thấy nhiều giá trị thực tế mà người dùng nhận được.

• So với các thương hiệu Trung Quốc (Challomi, Gewinde): Độ bền bo mạch cao hơn, vận hành êm hơn, tiêu chuẩn IP67 đạt chuẩn xác hơn trong điều kiện thực tế.
• So với dòng Châu Âu (Rotork, Belimo): Giá thành hợp lý hơn rất nhiều, chi phí đầu tư tối ưu cho thị trường Việt Nam mà chất lượng vẫn đạt chuẩn ISO.
• Thiết kế thân thiện: Tích hợp sẵn indicator chỉ báo vị trí góc mở trực quan trên đỉnh đầu điện, giúp nhân viên vận hành quan sát nhanh trạng thái van.

Đây là lý do dòng sản phẩm này thường được chọn cho các dự án cần cân bằng giữa chi phí đầu tư và độ ổn định vận hành dài hạn.

6. Hướng dẫn lắp đặt và các lưu ý kỹ thuật quan trọng

Trên thực tế, phần lớn sự cố hư hỏng của bộ truyền động điện đến từ lỗi lắp đặt chứ không phải từ chất lượng sản phẩm. Dưới đây là những lưu ý quan trọng cần tuân thủ.

• Luôn siết chặt gioăng cao su cổ cáp điện (Cable Gland) để tránh nước ngưng tụ và hơi ẩm xâm nhập vào bo mạch.
• Kiểm tra đúng điện áp (220V hay 24V) trước khi cấp nguồn, tuyệt đối không cấp sai điện áp.
• Đảm bảo chọn đúng mặt bích và đế kết nối ISO 5211 chuẩn kích thước trục van, tránh tình trạng lệch trục gây kẹt.
• Bảo dưỡng định kỳ: Kiểm tra mỡ bôi trơn bánh răng truyền động sau 12 đến 18 tháng vận hành liên tục.
• Chỉnh công tắc hành trình đúng ngưỡng 90 độ, không siết quá mức khiến motor phải làm việc quá tải ở cuối hành trình.

Với hệ thống lắp ngoài trời, nên bố trí mái che nhỏ hoặc bọc bảo vệ để kéo dài tuổi thọ bo mạch, dù sản phẩm đã đạt chuẩn IP67.

7. Báo giá bộ truyền động điện Kosaplus KE008 và chính sách mua hàng

Giá bộ truyền động điện Kosaplus KE008 phụ thuộc vào một số yếu tố cần xác định rõ trước khi đặt hàng.

• Dạng điều khiển: Bản ON/OFF có mức giá thấp hơn bản Tuyến tính (Modulating 4-20mA).
• Điện áp sử dụng: 220V AC, 24V DC hoặc 380V tùy nhu cầu hệ thống.
• Phương thức mua: Mua rời bộ điện hoặc mua trọn bộ van kèm đầu điện thường có chính sách giá khác nhau.

Công Ty CP ĐT XNK Thiết Bị Công Nghiệp Sài Gòn cam kết cung cấp sản phẩm chính hãng với đầy đủ giấy tờ CO, CQ, PKL; hàng nhập khẩu chính hãng KosaPlus Korea; bảo hành 12 đến 24 tháng, đổi 1 đổi 1 nếu lỗi từ nhà sản xuất; hỗ trợ giao hàng toàn quốc và tư vấn kỹ thuật đấu nối từ xa.

Quý khách cần báo giá bộ truyền động điện Kosaplus KE008 cho dự án hoặc tư vấn chọn mua đúng size van? Liên hệ ngay Hotline/Zalo 09 1800 6799 hoặc email [email protected] để nhận chiết khấu đại lý tốt nhất.

Địa chỉ: Số 25, Đường Số 1, Khu đô thị trung tâm hành chính Dĩ An, Khu phố Nhị Đồng 2, Phường Dĩ An, Thành phố Hồ Chí Minh.

8. Các câu hỏi thường gặp (FAQ)

Q1: Bộ điều khiển điện KE008 có tay quay phụ khi mất điện không?

Có. KE008 trang bị lục giác hoặc tay quay cơ giúp thao tác đóng mở van thủ công dễ dàng khi gặp sự cố mất điện.

Q2: Thời gian mở hết hành trình 90 độ của KE008 là bao nhiêu giây?

Thời gian vận hành trung bình từ 15 đến 20 giây, tùy thuộc vào tải trọng cơ học của van.

Q3: Bộ KE008 có dùng ngoài trời mưa được không?

Đạt tiêu chuẩn IP67 nên chịu được mưa gió ngoài trời. Tuy nhiên, khuyến cáo nên làm mái che nhỏ hoặc bọc bảo vệ cẩn thận để kéo dài tuổi thọ bo mạch.

Q4: Kosaplus KE008 lắp được cho van bi và van bướm size bao nhiêu?

Với lực kéo 80 Nm, KE008 phù hợp van bi DN40 đến DN50 và van bướm DN50 đến DN80. Với cỡ van lớn hơn, nên chọn model có lực kéo cao hơn.

Q5: Đầu điện KE008 có những dạng điều khiển nào?

Sản phẩm có hai dạng chính là ON/OFF (đóng mở hoàn toàn) và Tuyến tính (Modulating 4-20mA hoặc 0-10V), tùy theo bo mạch điều khiển được chọn.
