1. Motor van điện Neumax QT là gì? Tổng quan về thương hiệu Neumax

1.1. Khái niệm bộ truyền động điện Neumax QT Series (Quarter-turn Electric Actuator)

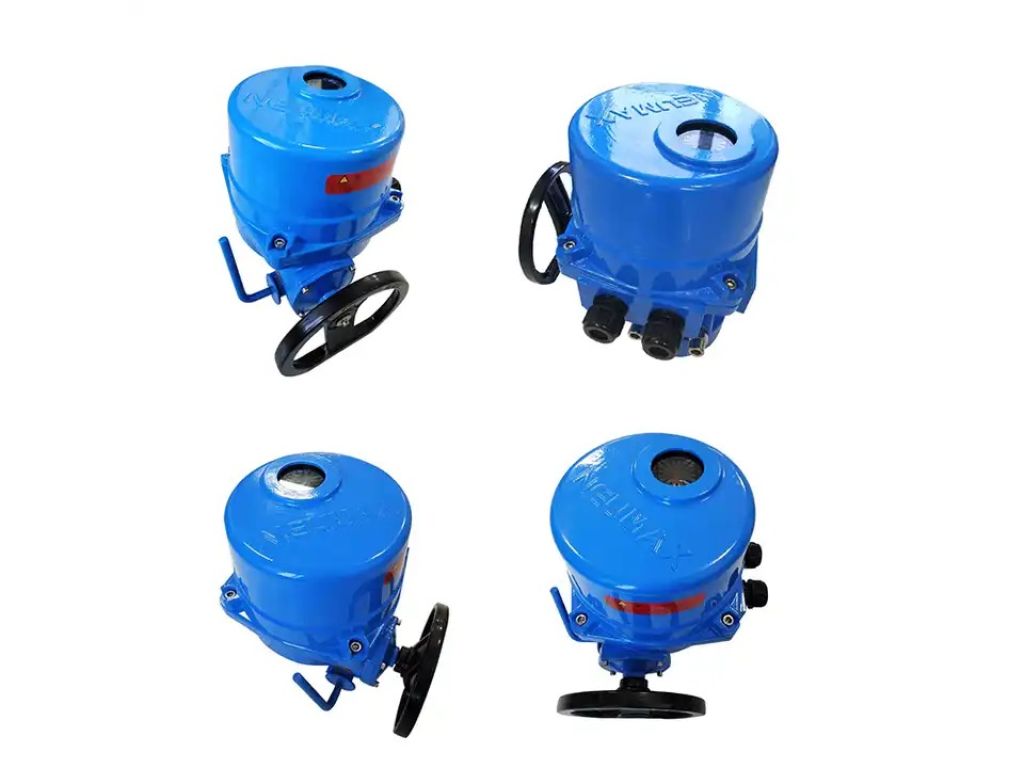

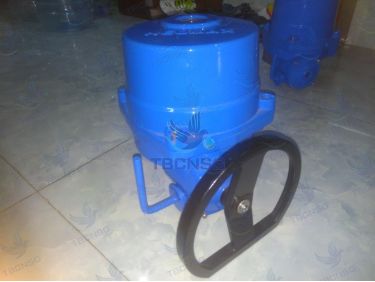

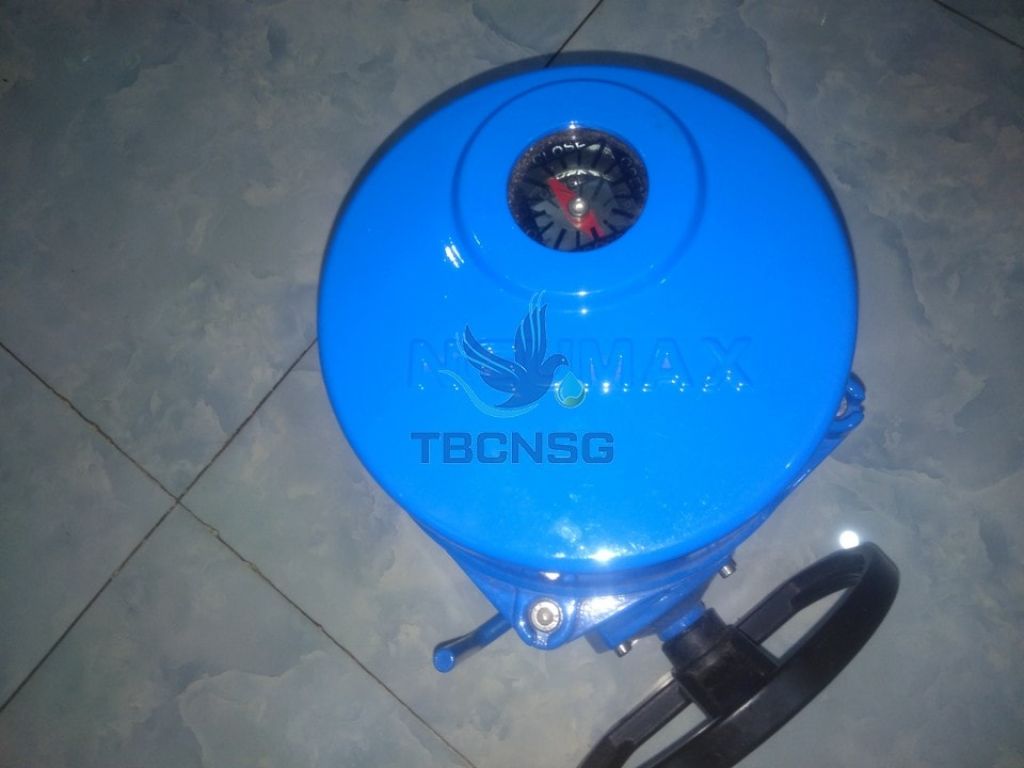

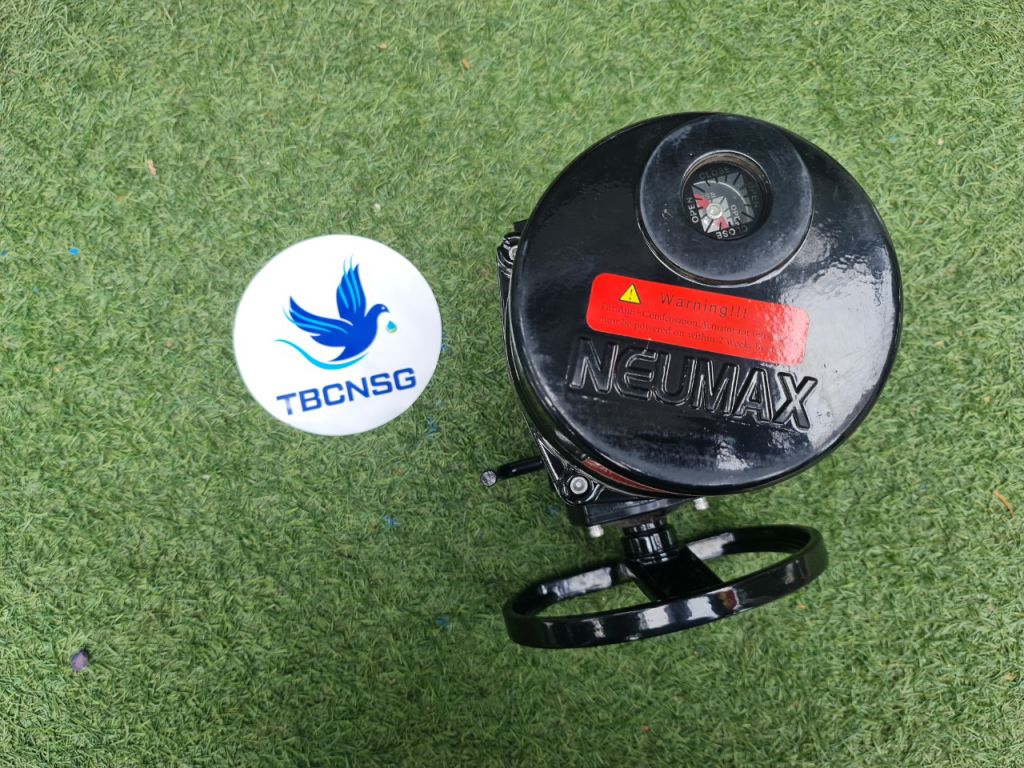

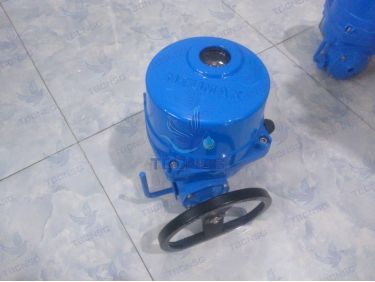

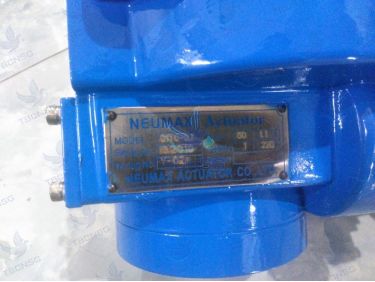

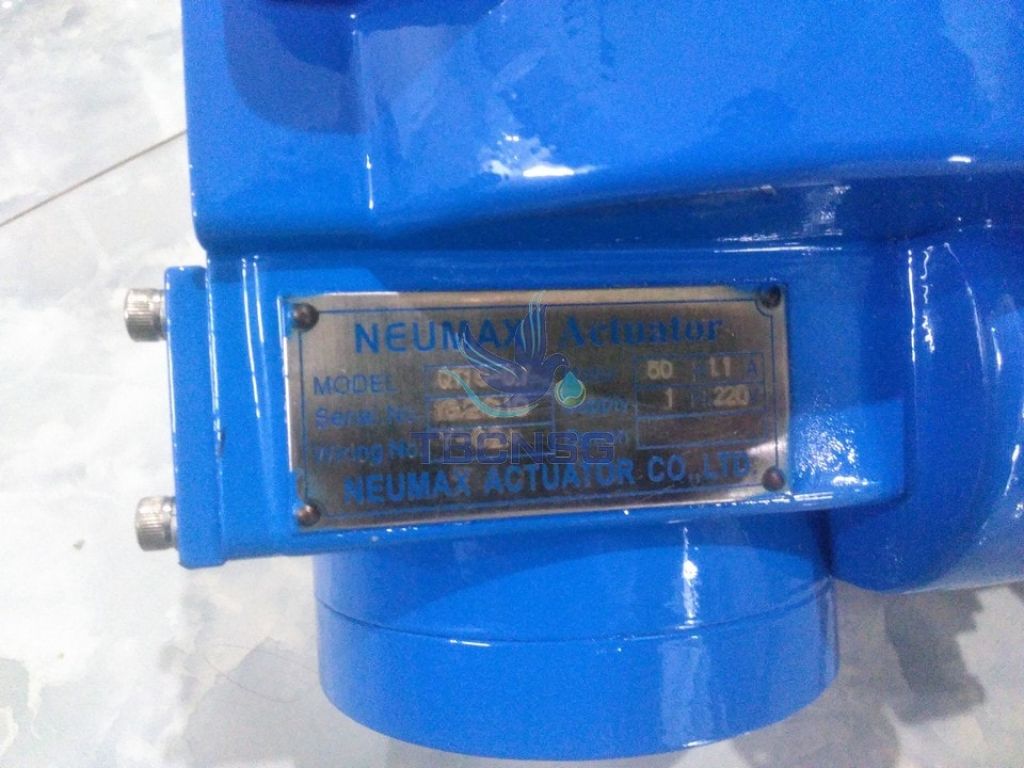

Motor van điện Neumax QT là dòng bộ truyền động điện góc quay 90 độ (Quarter-turn Electric Actuator) được thiết kế chuyên dụng để điều khiển đóng/mở các loại van công nghiệp có góc quay một phần tư vòng, bao gồm van bi điện, van bướm điện và van cắm (Plug Valve). Khi cấp nguồn điện, động cơ bên trong sẽ truyền lực qua hệ bánh răng trục vít, biến chuyển động quay của rotor thành mô-men xoắn xoay trục van từ vị trí 0° (đóng hoàn toàn) đến 90° (mở hoàn toàn) chỉ trong một hành trình ngắn.

Điểm khác biệt căn bản giữa bộ truyền động góc quay (Quarter-turn) và bộ truyền động đa vòng (Multi-turn) nằm ở phạm vi góc xoay. Trong khi Multi-turn dùng cho van cổng, van kim với hành trình quay nhiều vòng để nâng hạ trục van, thì Neumax QT Series chỉ giới hạn ở cung quay 90° — phù hợp tuyệt đối với kết cấu đĩa van của van bướm và bi van. Nhờ giới hạn hành trình cơ khí chuẩn xác bằng công tắc hành trình, motor Neumax QT đảm bảo van dừng đúng vị trí, không xoay quá gây hỏng đĩa van hay gãy trục.

Dòng sản phẩm này được thiết kế theo tiêu chuẩn mặt đích ISO 5211 — tiêu chuẩn quốc tế phổ biến nhất cho kết nối giữa bộ truyền động và thân van. Nhờ vậy, motor Neumax QT có thể lắp ráp tương thích với hầu hết các thương hiệu van công nghiệp trên thị trường như Meiji, Tozen, Kitz, hoặc các dòng van wafer/flange không rõ nguồn gốc, miễn là thân van có mặt đích ISO 5211 cùng kích thước trục vuông tương ứng.

1.2. Ứng dụng thực tế trong các hệ thống công nghiệp

Bộ truyền động điện Neumax QT Series được ứng dụng rộng rãi tại các nhà máy, công trình có nhu cầu tự động hóa điều khiển dòng chảy. Các lĩnh vực điển hình bao gồm:

• Hệ thống cấp thoát nước và xử lý nước thải: Điều khiển van bướm, van bi trên đường ống cấp nước sạch, nước thô, bùn và hóa chất keo tụ. Motor Neumax QT giúp đóng/mở van từ xa tại phòng điều khiển trung tâm, loại bỏ nhu cầu vận hành thủ công tại hiện trường.
• Hệ thống HVAC, Chiller, điều hòa không khí: Điều tiết lưu lượng nước lạnh, nước nóng trong các tòa nhà cao tầng, trung tâm thương mại, nhà máy. Dòng motor Neumax QT dạng tuyến tính 4-20mA đặc biệt phù hợp để điều chỉnh góc mở van theo tín hiệu từ bộ điều khiển BMS.

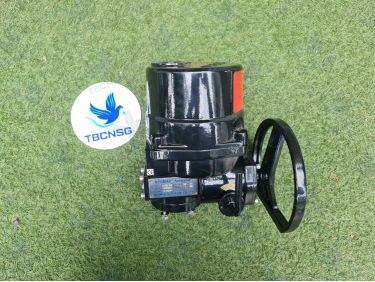

• Nhà máy hóa chất, dầu khí: Sử dụng phiên bản chống cháy nổ Exd II BT4 để điều khiển van trong môi trường có khí gas, dung môi dễ cháy.
• Nhà máy nhiệt điện, sản xuất giấy, thực phẩm và đồ uống: Điều khiển van cấp hơi, van xả condensate, van định lượng nguyên liệu trong dây chuyền sản xuất liên tục.

2. Cấu tạo chi tiết và nguyên lý hoạt động của bộ điều khiển van điện Neumax QT

2.1. Cấu tạo phần cứng bên trong và vỏ bảo vệ

Để đánh giá đúng chất lượng và độ bền của motor van điện Neumax QT, kỹ sư M&E cần nắm rõ cấu tạo từng bộ phận. Dưới đây là giải thích chi tiết các thành phần cấu thành nên một bộ truyền động Neumax QT tiêu chuẩn:

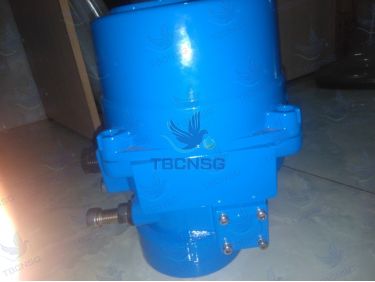

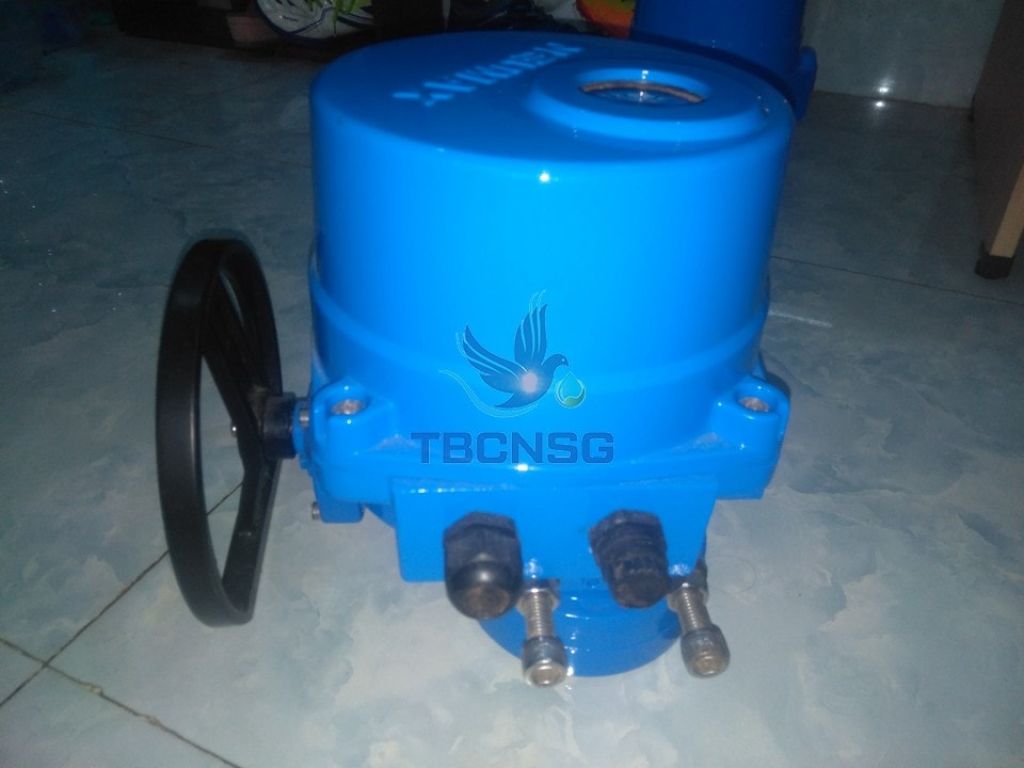

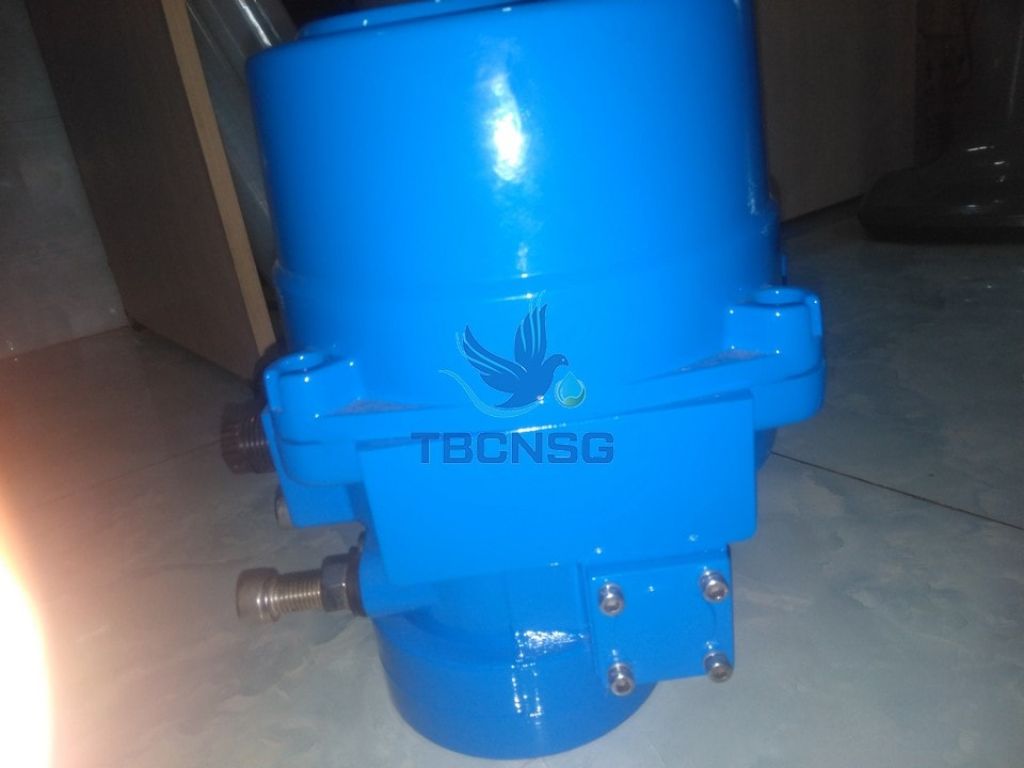

• Vỏ ngoài (Enclosure): Được đúc từ hợp kim nhôm, phủ lớp sơn tĩnh điện epoxy chống ăn mòn. Vỏ đạt tiêu chuẩn chống nước và chống bụi IP67 (tương đương NEMA 4 và NEMA 6), cho phép motor hoạt động ổn định ngoài trời hoặc trong môi trường ẩm ướt mà không lo nước xâm nhập gây chập mạch. Với các khu vực có nguy cơ cháy nổ, Neumax cung cấp phiên bản Exd II BT4 — vỏ chống cháy nổ có khả năng ngăn tia lửa bên trong thoát ra ngoài.
• Động cơ điện (Squirrel Cage Motor): Sử dụng động cơ lồng sóc công suất cao, thiết kế nhỏ gọn nhưng tạo mô-men khởi động lớn. Động cơ tích hợp rơ le nhiệt (Thermal Protection) tự động ngắt mạch khi nhiệt độ cuộn dây vượt ngưỡng an toàn, bảo vệ motor khỏi cháy do quá tải hoặc kẹt van.
• Cơ cấu bánh răng trục vít (Worm Gear): Đây là trái tim của bộ truyền động. Hệ bánh răng trục vít có khả năng tự hãm (Self-locking mechanism) — nghĩa là khi ngắt điện, bánh răng không thể quay ngược do lực phản hồi từ dòng chảy hoặc áp lực đường ống. Van giữ nguyên vị trí đóng/mở mà không bị "trôi" giữa chừng, đảm bảo an toàn cho hệ thống.
• Công tắc hành trình (Limit Switches) và Công tắc lực siết (Torque Switches): Hai bộ công tắc hành trình dạng SPDT xác định chính xác điểm dừng 0° và 90°. Công tắc lực siết (torque switch) tự động ngắt động cơ khi phát hiện mô-men xoắn vượt ngưỡng cài đặt — thường gặp khi van bị kẹt do cặn bẩn hoặc dị vật. Tính năng này có từ các model QT-15 trở lên, bảo vệ cả motor lẫn thân van khỏi hư hỏng.
• Bộ sấy chống ngưng tụ (Space Heater 20W): Một điện trở công suất nhỏ 20W được bố trí bên trong vỏ motor, luôn hoạt động khi motor ở trạng thái chờ. Nhiệm vụ của bộ sấy là duy trì nhiệt độ bên trong vỏ cao hơn môi trường bên ngoài vài độ C, ngăn hơi nước ngưng tụ trên bo mạch và các tiếp điểm điện khi thời tiết thay đổi đột ngột (đặc biệt vào sáng sớm hoặc mùa mưa ẩm). Đây là chi tiết nhỏ nhưng quyết định tuổi thọ bo mạch điều khiển.

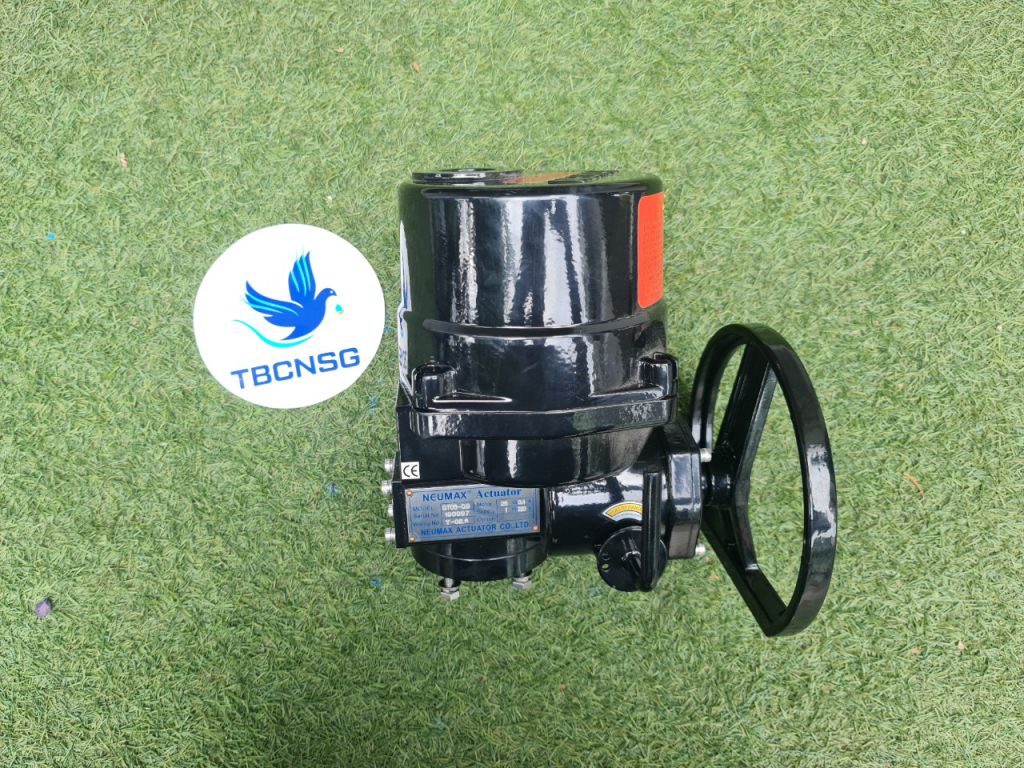

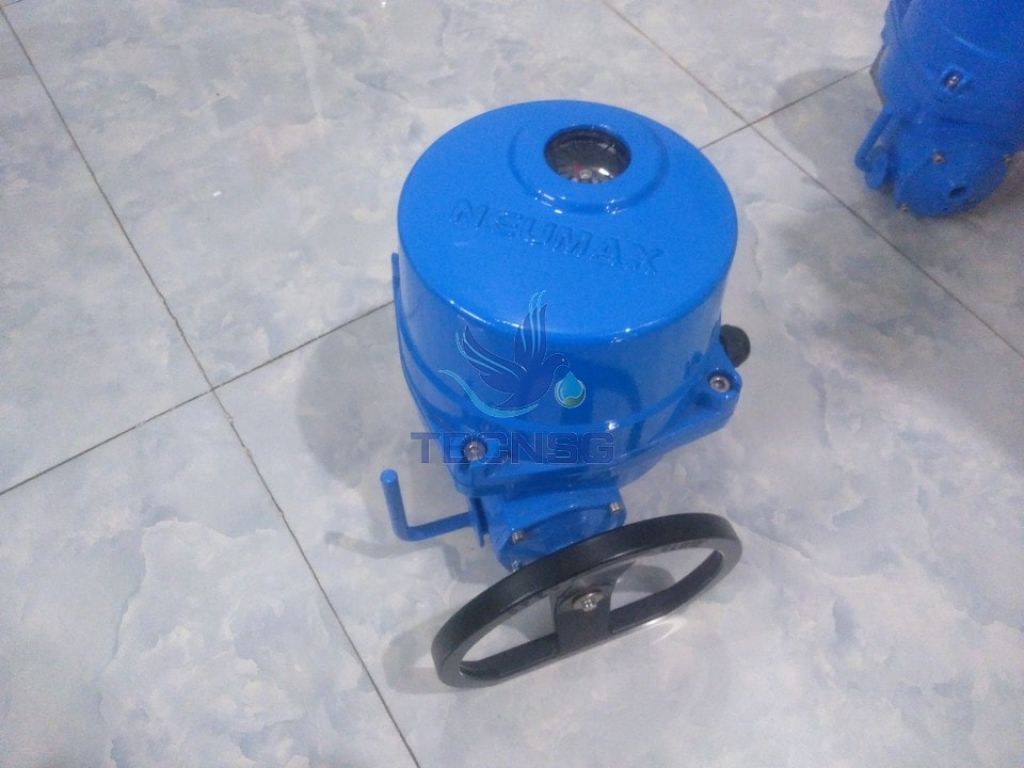

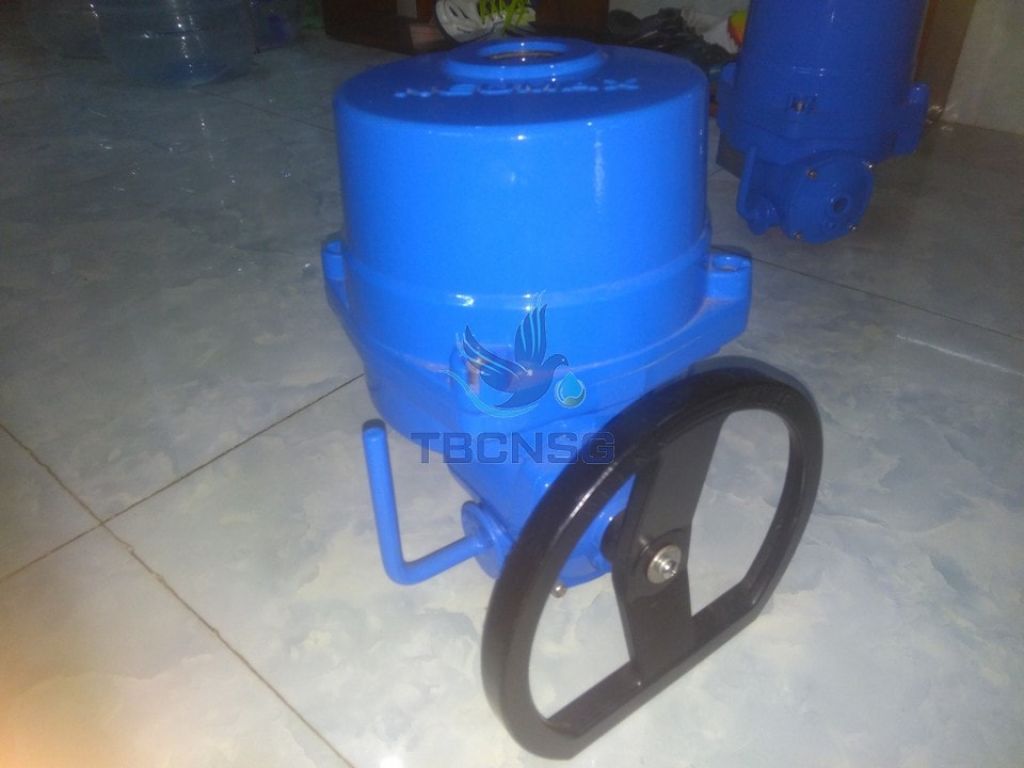

• Cơ cấu vận hành bằng tay (Manual Override & Handwheel): Một tay quay cơ (handwheel) kèm cần gạt chuyển đổi (declutch lever) cho phép kỹ thuật viên xoay van bằng tay khi mất điện. Điểm đặc biệt là cơ chế auto declutch — khi có điện trở lại, cần gạt tự động nhả khớp, motor tiếp quản quyền điều khiển mà không cần thao tác thủ công. Tính năng này đảm bảo an toàn tuyệt đối, tránh trường hợp motor quay trong khi tay quay vẫn còn gài gây tai nạn cho người vận hành.
• Khối đấu nối dây (WAGO Terminal): Sử dụng cọc đấu dạng gài push-on của thương hiệu WAGO (Đức), cho phép kỹ thuật viên đấu dây nhanh chóng chỉ bằng thao tác cắm dây vào lỗ, không cần siết ốc phức tạp. Thiết kế này giảm thiểu sai sót khi thi công và tiết kiệm thời gian đấu nối tại công trường.

2.2. Nguyên lý chuyển động đóng/mở 0 - 90 độ

Nguyên lý hoạt động của motor van điện Neumax QT có thể mô tả ngắn gọn qua chu trình sau: Khi nhận tín hiệu điều khiển (từ nút nhấn tại tủ điện hoặc tín hiệu 4-20mA từ PLC), bo mạch điều khiển cấp điện cho động cơ lồng sóc. Rotor động cơ quay với tốc độ cao, truyền lực qua hệ bánh răng trục vít nhiều cấp để giảm tốc và tăng mô-men xoắn. Trục ra của hộp số kết nối với trục vuông của van thông qua bạc adaptor (drive bushing). Khi trục van xoay từ 0° sang 90°, đĩa van bướm hoặc bi van chuyển từ trạng thái chặn dòng sang mở hoàn toàn cho dòng chảy đi qua.

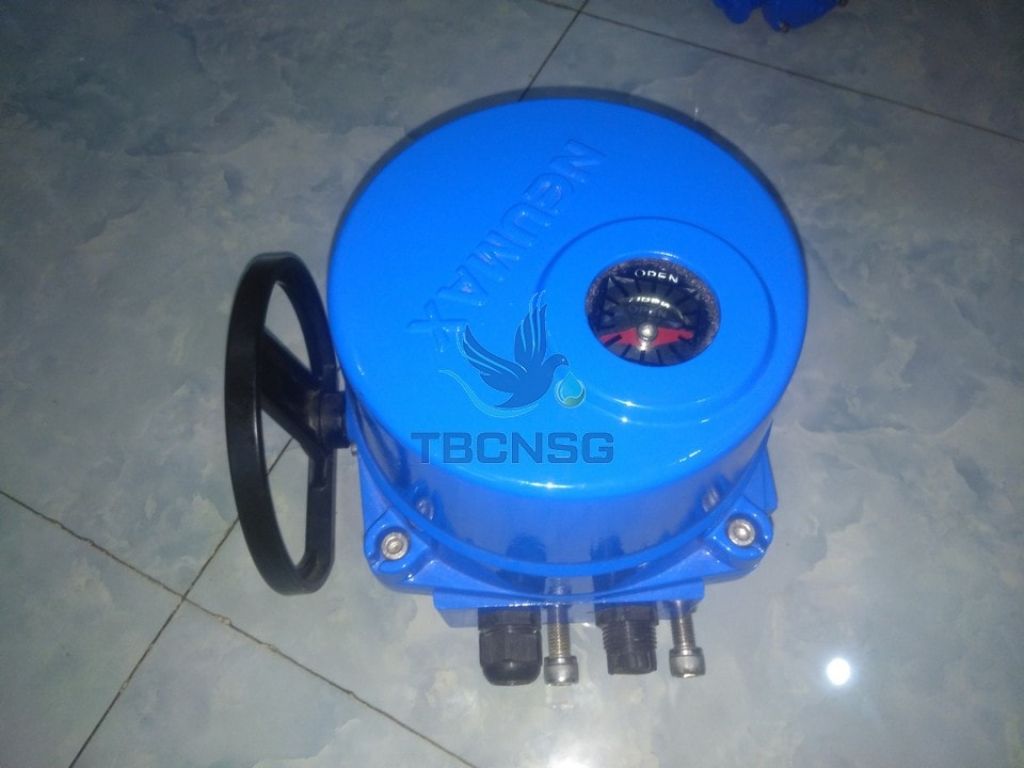

Trong suốt hành trình, đĩa cam (cam plates) gắn trên trục ra sẽ chạm vào công tắc hành trình tại đúng điểm 0° và 90°, ngắt điện động cơ và gửi tín hiệu phản hồi về tủ điều khiển. Nếu van bị kẹt giữa hành trình, công tắc lực siết sẽ tác động thay thế, ngắt motor trước khi mô-men xoắn vượt ngưỡng cho phép. Toàn bộ quá trình diễn ra tự động, khép kín và có bảo vệ đa tầng.

3. Phân loại Motor van điện Neumax QT theo phương thức điều khiển và điện áp

3.1. Phân loại theo tín hiệu điều khiển

Neumax QT Series được chia thành hai dạng điều khiển chính, phục vụ hai nhóm nhu cầu khác nhau trong công nghiệp:

• Dạng On/Off (Đóng/Mở hoàn toàn): Đây là dạng phổ biến nhất, chỉ có hai trạng thái duy nhất là mở hoàn toàn 90° hoặc đóng hoàn toàn 0°. Motor sử dụng công tắc hành trình để dừng chính xác tại hai điểm này. Dạng On/Off phù hợp cho các ứng dụng chỉ cần đóng/mở định kỳ như van xả bồn, van cách ly đường ống, van bypass.
• Dạng Tuyến tính (Modulating / Proportional Control Module - PCM): Motor được tích hợp module điều khiển tuyến tính, nhận tín hiệu 4-20mA hoặc 1-5V DC từ bộ điều khiển trung tâm và phản hồi vị trí thực tế về tủ. Van có thể dừng ở bất kỳ góc mở nào trong dải 0-90° (ví dụ 10%, 25%, 50%, 75%), cho phép điều tiết lưu lượng chính xác theo yêu cầu công nghệ. Dạng này bắt buộc phải có trong các hệ thống HVAC, Chiller hoặc dây chuyền sản xuất cần kiểm soát lưu lượng liên tục.

3.2. Phân loại theo điện áp hoạt động

Tùy theo hạ tầng điện tại công trình và công suất motor, Neumax QT có các phiên bản điện áp sau:

• Điện áp 1 pha: 220V AC (phổ biến nhất tại Việt Nam), 110V AC, 24V DC. Các dòng 24V DC thường dùng trong hệ thống điều khiển an toàn hoặc khu vực không có điện lưới ổn định.
• Điện áp 3 pha: 380V AC, 440V AC. Thường áp dụng cho các model công suất lớn từ QT-15 trở lên, nơi mô-men xoắn yêu cầu cao và động cơ 3 pha giúp giảm dòng khởi động, tăng hiệu suất vận hành.

4. Bảng thông số kỹ thuật chi tiết các Model Neumax QT Series

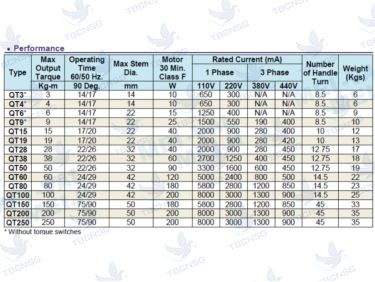

4.1. Bảng tra cứu mô-men xoắn (Torque Output) và thời gian hành trình (Operating Time)

Bảng dưới đây tổng hợp thông số kỹ thuật cơ bản của các model Neumax QT Series từ nhỏ đến lớn. Kỹ sư có thể dựa vào cột mô-men xoắn (Torque) để đối chiếu với yêu cầu của thân van, và cột thời gian hành trình để tính toán thời gian đáp ứng của hệ thống.

Ghi chú: Thông số trên là giá trị tham khảo cho dòng tiêu chuẩn On/Off. Với dòng Modulating hoặc chống cháy nổ Exd II BT4, thời gian hành trình có thể thay đổi tùy cấu hình. Quý khách vui lòng liên hệ hotline kỹ thuật để nhận bảng thông số chính xác theo từng lô hàng.

4.2. Bảng quy đổi chọn Motor Neumax QT phù hợp với kích thước van (DN)

Đây là phần mà nhiều kỹ sư thi công quan tâm nhất: làm sao chọn đúng model motor cho thân van hiện có mà không cần tính toán mô-men xoắn thủ công. Bảng dưới đây là gợi ý phối ghép dựa trên kinh nghiệm thực tế tại công trình, áp dụng cho điều kiện vận hành tiêu chuẩn (áp lực trung bình, môi chất sạch, không có hiện tượng ăn mòn mạnh):

Lưu ý quan trọng: Bảng trên chỉ mang tính chất tham khảo cho điều kiện tiêu chuẩn. Với môi chất có áp lực cao, nhiệt độ cao, hoặc van thường xuyên đóng/mở dưới dòng chảy mạnh, kỹ sư cần nhân thêm hệ số an toàn (thường 1,3 - 1,5 lần) để chọn model lớn hơn một cấp. Để được tư vấn chính xác theo thông số dự án cụ thể, quý khách vui lòng gọi hotline kỹ thuật để được hỗ trợ miễn phí.

5. Ưu điểm vượt trội của motor van điện Neumax QT so với các dòng bộ truyền động khác

Trên thị trường hiện có nhiều thương hiệu bộ truyền động điện như Meiji, Tozen, Rotork, Auma... Vậy tại sao Neumax QT vẫn được nhiều nhà thầu M&E lựa chọn? Dưới đây là những ưu điểm thực tế đã được kiểm chứng tại các công trình:

• Độ an toàn cao với tính năng auto declutch: Cơ chế tự động nhả khớp giữa tay quay cơ và động cơ khi có điện trở lại là điểm cộng lớn về an toàn lao động. Kỹ thuật viên không cần lo lắng về việc motor quay trong khi tay quay vẫn còn gài — tình huống có thể gây gãy tay hoặc chấn thương nghiêm trọng.
• Khả năng chống chịu thời tiết vượt trội: Tiêu chuẩn IP67 kết hợp bộ sấy 20W giúp motor hoạt động ổn định ngay cả trong môi trường ẩm ướt, ngoài trời hoặc khu vực có sự thay đổi nhiệt độ lớn. Nhiều dòng motor giá rẻ không có bộ sấy thường gặp sự cố chập bo mạch chỉ sau một mùa mưa.
• Chuẩn kết nối quốc tế ISO 5211: Đây là yếu tố then chốt giúp motor Neumax QT lắp ráp thay thế dễ dàng cho mọi thương hiệu thân van (Meiji, Tozen, van wafer, van flanged) mà không cần gia công lại mặt bích. Kỹ sư chỉ cần kiểm tra kích thước mặt đích và trục vuông là có thể lắp đặt ngay.
• Tuổi thọ cao, chi phí bảo trì thấp: Thiết kế linh kiện dạng mô-đun (modular arrangement) cho phép thay thế từng bộ phận riêng lẻ (bo mạch, công tắc hành trình, bộ sấy) mà không phải thay cả cụm. Điều này giúp giảm đáng kể chi phí bảo trì trong suốt vòng đời sản phẩm.

6. Sơ đồ đấu nối dây và Hướng dẫn lắp đặt, vận hành motor Neumax QT

6.1. Hướng dẫn đấu nối nguồn và tín hiệu điều khiển qua cọc WAGO

Khối đấu nối WAGO trên motor Neumax QT được thiết kế dạng gài push-on, giúp việc đấu dây trở nên nhanh chóng và hạn chế sai sót. Quy trình chuẩn bị và đấu nối như sau:

• Bước 1 - Chuẩn bị dây: Tuốt vỏ dây điện khoảng 8-10mm, đảm bảo lõi đồng không bị tước quá dài gây chạm chập. Nên sử dụng đầu cosse (ferrule) cho dây mềm để mối nối chắc chắn.
• Bước 2 - Xác định sơ đồ chân: Với dòng 1 pha 220V, các chân thường được ký hiệu: L (pha nóng), N (pha nguội), và các chân tín hiệu điều khiển mở/đóng. Với dòng 3 pha 380V, cần đấu đủ 3 pha L1, L2, L3 và dây trung tính (nếu có). Luôn kiểm tra nhãn trên nắp hộp đấu nối trước khi đấu dây.
• Bước 3 - Đấu dây tín hiệu: Dây tín hiệu 4-20mA (với dòng Modulating) hoặc dây phản hồi vị trí (với dòng On/Off) được đấu vào các chân tín hiệu riêng biệt, thường có ký hiệu rõ ràng trên bo mạch. Không đấu lẫn dây tín hiệu với dây nguồn để tránh nhiễu.
• Bước 4 - Kiểm tra và cấp nguồn: Trước khi cấp nguồn, dùng đồng hồ vạn năng kiểm tra điện trở cách điện và xác nhận không có chập mạch. Cấp nguồn và quan sát đèn báo trạng thái, thử nghiệm đóng/mở bằng nút nhấn tại chỗ trước khi chuyển sang chế độ điều khiển từ xa.

Cảnh báo: Việc đấu sai chân nguồn và tín hiệu có thể gây cháy bo mạch điều khiển. Nếu chưa có kinh nghiệm, quý khách nên liên hệ đội ngũ kỹ thuật để được hỗ trợ trực tiếp qua hotline hoặc Zalo.

6.2. Quy trình cân chỉnh công tắc hành trình (Limit Switch Adjustment)

Công tắc hành trình được căn chỉnh tại nhà máy, nhưng trong quá trình vận hành có thể bị lệch do rung động hoặc sau khi thay thế bo mạch. Quy trình cân chỉnh như sau:

• Bước 1: Ngắt nguồn điện, tháo nắp vỏ motor để tiếp cận khu vực đĩa cam (cam plates).
• Bước 2: Dùng tay quay cơ đưa van về vị trí đóng hoàn toàn (0°). Quan sát đĩa cam của công tắc "Closed" — điều chỉnh vít cam sao cho con lăn vừa chạm vào cần công tắc, nghe tiếng "tách" nhẹ là đạt.
• Bước 3: Tương tự, quay van về vị trí mở hoàn toàn (90°) và căn chỉnh đĩa cam của công tắc "Open" theo cùng nguyên tắc.
• Bước 4: Cấp điện thử nghiệm, quan sát motor dừng đúng tại hai điểm 0° và 90°. Nếu van dừng sớm hoặc vượt quá, lặp lại bước 2-3 để tinh chỉnh.

6.3. Thao tác vận hành bằng tay khi mất điện sự cố

Khi hệ thống mất điện đột ngột, kỹ thuật viên có thể vận hành van bằng tay theo các bước: Kéo cần gạt chuyển đổi (declutch lever) sang vị trí "Manual" — thao tác này ngắt kết nối giữa động cơ và trục ra. Sau đó, quay tay quay (handwheel) theo chiều mũi tên chỉ dẫn trên thân motor để đóng hoặc mở van. Khi có điện trở lại, chỉ cần gạt cần về vị trí "Auto", cơ cấu auto declutch sẽ tự động nhả khớp và motor tiếp quản hoạt động bình thường.

7. Các lỗi thường gặp và cách khắc phục sự cố trên Neumax QT Actuator

Trong quá trình vận hành thực tế tại công trình, motor van điện Neumax QT có thể gặp một số sự cố điển hình. Dưới đây là bảng tổng hợp nguyên nhân và cách xử lý:

8. Bảng giá motor van điện Neumax QT và Địa chỉ mua hàng chính hãng, đầy đủ CO/CQ

8.1. Các yếu tố ảnh hưởng đến giá thành bộ điều khiển điện Neumax QT

Giá motor van điện Neumax QT không cố định mà phụ thuộc vào nhiều yếu tố kỹ thuật. Kỹ sư và nhà thầu cần nắm rõ để lập dự toán chính xác:

• Dải lực kéo Torque (Nm): Model càng lớn (QT-100, QT-200) giá càng cao do yêu cầu vật liệu chế tạo bánh răng và động cơ công suất lớn hơn. Model QT-03 đến QT-09 thường có giá phổ thông, trong khi QT-100 trở lên thuộc phân khúc cao cấp.
• Dạng điều khiển: Dòng Modulating (tuyến tính 4-20mA) có giá cao hơn dòng On/Off tiêu chuẩn do tích hợp thêm module điều khiển PCM và potentiometer phản hồi.
• Cấp chống cháy nổ: Phiên bản Exd II BT4 có giá cao hơn đáng kể so với phiên bản IP67 tiêu chuẩn do yêu cầu vỏ đúc đặc biệt và chứng nhận an toàn.
• Điện áp và phụ kiện đi kèm: Motor 380V 3 pha thường có giá cao hơn 220V 1 pha. Các phụ kiện tùy chọn như bộ gia nhiệt công suất lớn hơn, tay quay dự phòng, bộ hiển thị vị trí từ xa cũng làm tăng giá thành.

Để nhận báo giá chính xác theo đúng model và số lượng dự án, quý khách vui lòng liên hệ hotline 09 1800 6799 hoặc gửi email đến [email protected]. Đội ngũ kinh doanh sẽ phản hồi báo giá trong vòng 5 phút làm việc, kèm chiết khấu ưu đãi cho đại lý và nhà thầu M&E.

8.2. Mua bộ truyền động điện Neumax QT chính hãng ở đâu uy tín tại Việt Nam?

Công Ty Cổ Phần Đầu Tư Xuất Nhập Khẩu Thiết Bị Công Nghiệp Sài Gòn là đơn vị phân phối chính thức các dòng motor van điện Neumax QT tại thị trường Việt Nam. Với kinh nghiệm cung cấp thiết bị công nghiệp cho nhiều công trình nhà máy, hệ thống cấp thoát nước và tòa nhà cao tầng, chúng tôi cam kết:

• Hàng nhập khẩu chính hãng 100%: Đầy đủ chứng nhận xuất xứ (CO) và chứng nhận chất lượng (CQ), hóa đơn VAT đầy đủ.
• Bảo hành 12 - 24 tháng: Chính sách bảo hành 1 đổi 1 trong thời gian đầu nếu phát sinh lỗi nhà sản xuất.
• Hỗ trợ kỹ thuật trực tiếp tại công trình: Đội ngũ kỹ thuật viên giàu kinh nghiệm sẵn sàng tư vấn chọn model, hướng dẫn đấu nối và xử lý sự cố tại chỗ.
• Kho hàng sẵn có tại TP. Hồ Chí Minh: Giao hàng nhanh toàn quốc, đáp ứng tiến độ dự án gấp.

Thông tin liên hệ:

• Địa chỉ: Số 25, Đường Số 1, Khu đô thị trung tâm hành chính Dĩ An, Khu phố Nhị Đồng 2, Phường Dĩ An, Thành phố Hồ Chí Minh
• Điện thoại: 09 1800 6799
• Email: [email protected]

9. Câu hỏi thường gặp (FAQ về Motor van điện Neumax QT)
