Trong bối cảnh tự động hóa công nghiệp ngày càng phát triển, bộ truyền động điện Alohan (Alohan Electric Actuator) đã khẳng định vị thế là một trong những giải pháp điều khiển van công nghiệp hiệu quả, đáng tin cậy đến từ Hàn Quốc. Với thiết kế nhỏ gọn, độ bền vượt trội và khả năng tích hợp linh hoạt, sản phẩm này đang được ứng dụng rộng rãi trong các hệ thống đường ống dẫn khí, hóa chất, xử lý nước thải và HVAC trên toàn thế giới.
Bài viết dưới đây sẽ cung cấp cho bạn cái nhìn tổng quan nhất về động cơ điện Alohan: từ cấu tạo, nguyên lý hoạt động, phân loại model, thông số kỹ thuật cho đến báo giá và địa chỉ mua hàng chính hãng.
Bộ truyền động điện Alohan là gì?

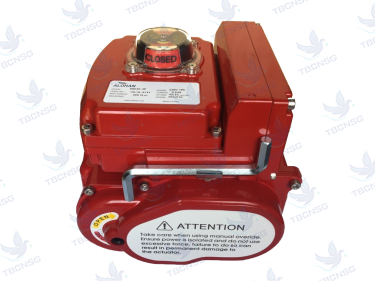

Bộ truyền động điện Alohan là thiết bị cơ điện được thiết kế để tự động hóa quá trình đóng/mở hoặc điều tiết van công nghiệp. Thiết bị này chuyển đổi năng lượng điện thành mô men xoắn, thay thế hoàn toàn cho các thao tác vận hành thủ công bằng tay.
Cơ chế hoạt động
Khi nhận tín hiệu điều khiển (điện áp hoặc tín hiệu analog), mô tơ điện bên trong bộ điện điều khiển van Alohan sẽ khởi động, truyền động qua hệ thống bánh răng để xoay trục van một góc tối đa 90 độ. Công tắc giới hạn hành trình sẽ tự động ngắt điện khi van đạt đến vị trí mong muốn, đảm bảo độ chính xác và an toàn cho hệ thống.
Vai trò trong công nghiệp
Bộ truyền động điện Alohan đặc biệt quan trọng tại các vị trí:
-
Môi trường độc hại: Hóa chất ăn mòn, khí độc, khu vực nhiệt độ cao.
-
Vị trí khó tiếp cận: Trên cao, dưới hầm, trong không gian hẹp.
-
Hệ thống yêu cầu tự động hóa cao: Điều khiển từ xa, tích hợp SCADA, PLC.
Cấu tạo và nguyên lý hoạt động của động cơ điện Alohan
Các bộ phận cấu thành chính
Một thiết bị truyền động điện Alohan tiêu chuẩn bao gồm các bộ phận sau:
| Bộ phận | Chức năng | Vật liệu |
|---|---|---|
| Thân vỏ | Bảo vệ các linh kiện bên trong | Nhôm đúc anodized, hợp kim chống ăn mòn |
| Mô tơ điện | Tạo mô men xoắn | Đồng, thép silicon |
| Hệ thống bánh răng | Truyền động và giảm tốc | Thép hợp kim, bánh răng hành tinh |
| Công tắc giới hạn | Ngắt điện tại vị trí cài đặt | Tiếp điểm bạc, nhựa chịu nhiệt |
| Bộ mạch điều khiển | Nhận tín hiệu, điều khiển mô tơ | Bo mạch điện tử, IC |
Nguyên lý đóng mở góc 90 độ
Bộ truyền động điện Alohan vận hành theo nguyên lý xoay trục van từ 0 đến 90 độ:
-
Nhận tín hiệu: Từ công tắc, nút nhấn hoặc tín hiệu analog 4-20mA.
-
Khởi động mô tơ: Mô tơ quay, truyền động qua hộp giảm tốc.
-
Xoay trục van: Trục van quay đến góc 90 độ (mở hoàn toàn) hoặc 0 độ (đóng hoàn toàn).
-
Ngắt hành trình: Công tắc giới hạn ngắt điện, dừng mô tơ chính xác.
Với dòng điều tiết (Modulating), trục van có thể dừng ở bất kỳ góc nào trong khoảng 0-90 độ theo tín hiệu điều khiển, cho phép điều chỉnh lưu lượng chính xác theo tỷ lệ phần trăm.
Phân loại bộ truyền động điện Alohan thông dụng
Phân loại theo chức năng vận hành
1. Dạng On-Off (Đóng/Mở hoàn toàn)
-
Van chỉ có hai trạng thái: mở hoàn toàn (90 độ) hoặc đóng hoàn toàn (0 độ).
-
Điều khiển đơn giản bằng công tắc, nút nhấn hoặc tín hiệu relay.
-
Ứng dụng: Hệ thống cấp nước, đường ống on/off, van an toàn.
2. Dạng Modulating (Điều tiết tuyến tính)
-
Nhận tín hiệu analog 4-20mA hoặc 2-10VDC.
-
Van dừng ở bất kỳ vị trí nào theo tín hiệu điều khiển.
-
Ứng dụng: Điều chỉnh lưu lượng, kiểm soát nhiệt độ, áp suất chính xác.
Phân loại theo các Model tiêu biểu (KE Series)
Dải sản phẩm bộ truyền động điện Alohan KE Series được thiết kế tương thích với nhiều kích cỡ van khác nhau:
| Model | Mô men xoắn (Nm) | Kích cỡ van đề xuất | Ứng dụng |
|---|---|---|---|
| KE004 | 40 | DN15 - DN50 | Hệ thống nhỏ, phòng thí nghiệm |
| KE005 | 50 | DN25 - DN65 | Hệ thống nước, khí nén |
| KE006 | 60 | DN32 - DN80 | Đường ống hóa chất |
| KE008 | 80 | DN40 - DN100 | Hệ thống HVAC |
| KE010 | 100 | DN50 - DN125 | Xử lý nước thải |
| KE016 | 160 | DN65 - DN150 | Công nghiệp nhẹ |
| KE028 | 280 | DN80 - DN200 | Công nghiệp nặng |
| KE040 | 400 | DN100 - DN250 | Hệ thống dầu khí |
| KE050 | 500 | DN125 - DN300 | Nhà máy điện, hóa chất |
Thông số kỹ thuật tiêu chuẩn của thiết bị điện Alohan
Bảng thông số kỹ thuật dưới đây áp dụng cho hầu hết các model bộ truyền động điện Alohan:
| Thông số | Giá trị |
|---|---|
| Điện áp sử dụng | 24VDC, 110VAC, 220VAC, 380VAC (3 pha) |
| Tần số | 50/60Hz |
| Mô men xoắn | 40Nm - 500Nm (tùy model) |
| Góc quay | 0-90 độ (tiêu chuẩn), có thể tùy chỉnh |
| Tiêu chuẩn bảo vệ | IP67 (tiêu chuẩn), IP68 (tùy chọn) |
| Nhiệt độ làm việc | -20°C đến 60°C |
| Độ ẩm cho phép | 30% - 95% RH (không ngưng tụ) |
| Kiểu kết nối mặt bích | ISO 5211 |
| Vật liệu vỏ | Nhôm đúc anodized |
| Chế độ làm việc | On-Off / Modulating |
| Tín hiệu điều khiển | 4-20mA, 2-10VDC, Relay |
| Phản hồi vị trí | 4-20mA, Potentiometer, Limit Switch |
| Chứng nhận | CE, ISO 9001, CO/CQ |
Ứng dụng thực tế của bộ điều khiển điện Alohan trong công nghiệp

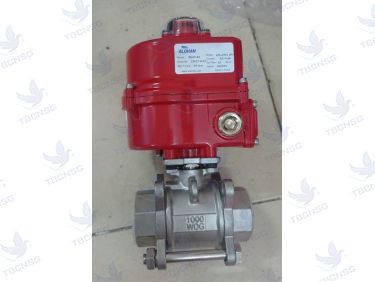

Lắp đặt cho Van bi điều khiển điện Alohan
Van bi điều khiển điện Alohan kết hợp với bộ truyền động điện tạo thành giải pháp đóng mở nhanh, chịu áp lực cao. Ứng dụng phổ biến:
-
Đường ống dẫn khí nén, khí đốt.
-
Hệ thống hóa chất ăn mòn.
-
Ngành xăng dầu, dầu khí.
-
Hệ thống thực phẩm, dược phẩm (van vệ sinh).
Lắp đặt cho Van bướm điều khiển điện Alohan
Van bướm điều khiển điện Alohan tối ưu không gian lắp đặt, tiết kiệm chi phí cho đường ống kích cỡ lớn:
-
Hệ thống xử lý nước thải, nước cấp.
-
HVAC, Chiller, hệ thống làm mát.
-
Nhà máy điện, lò hơi.
-
Hệ thống thông gió công nghiệp.
Ưu điểm nổi bật khiến Alohan được đánh giá cao
-
Độ bền vượt trội: Vỏ nhôm đúc anodized chống ăn mòn, chịu được môi trường khắc nghiệt.
-
Khả năng tích hợp công nghệ hiện đại: Hỗ trợ điều khiển từ xa, kết nối Modbus, Profibus, tích hợp SCADA/PLC.
-
Vận hành êm ái: Mô men xoắn đầu ra ổn định, bảo vệ tuổi thọ trục van.
-
Tiêu chuẩn bảo vệ cao: IP67/IP68 đảm bảo hoạt động trong môi trường ẩm ướt, bụi bẩn.
-
Dải sản phẩm đa dạng: Từ 40Nm đến 500Nm, đáp ứng mọi nhu cầu.
-
Chứng nhận quốc tế: CE, ISO 9001, đầy đủ CO/CQ.
-
Giá thành cạnh tranh: So với các thương hiệu châu Âu, Alohan có giá tốt hơn 20-30%.
Báo giá bộ truyền động điện Alohan chính hãng mới nhất
Giá bộ truyền động điện Alohan phụ thuộc vào các yếu tố:
-
Model (KE004, KE006, KE010...).
-
Điện áp sử dụng (24VDC, 220VAC, 380VAC).
-
Chức năng (On-Off hay Modulating).
-
Tiêu chuẩn bảo vệ (IP67 hay IP68).
-
Số lượng đặt hàng.
Bảng giá tham khảo (chưa VAT):
| Model | Giá tham khảo (VNĐ) |
|---|---|
| KE004 | 3.500.000 - 4.500.000 |
| KE006 | 4.200.000 - 5.500.000 |
| KE010 | 5.800.000 - 7.500.000 |
| KE016 | 8.500.000 - 11.000.000 |
| KE028 | 12.000.000 - 15.000.000 |
| KE040 | 16.000.000 - 20.000.000 |
| KE050 | 22.000.000 - 28.000.000 |
Lưu ý: Giá có thể thay đổi theo thời điểm và số lượng đặt hàng. Vui lòng liên hệ hotline để nhận báo giá chính xác nhất.
Chính sách bảo hành:
-
Bảo hành 12 tháng theo tiêu chuẩn nhà sản xuất.
-
Hỗ trợ đổi trả trong 7 ngày nếu lỗi do nhà sản xuất.
-
Cung cấp đầy đủ CO/CQ, hóa đơn VAT.
Địa chỉ mua động cơ điện Alohan nhập khẩu Hàn Quốc uy tín
Chúng tôi tự hào là đại lý phân phối bộ truyền động điện Alohan chính hãng tại Việt Nam với:
-
Hàng nhập khẩu 100% từ Hàn Quốc, đầy đủ CO/CQ.
-
Kho hàng sẵn có tại Hà Nội và TP. Hồ Chí Minh.
-
Đội ngũ kỹ thuật giàu kinh nghiệm hỗ trợ tư vấn, lắp đặt.
-
Giao hàng toàn quốc, nhanh chóng trong 24-48h.
-
Giá tốt nhất thị trường, chiết khấu cao cho đại lý và dự án.
Liên hệ ngay hotline [Số điện thoại] để nhận catalog chi tiết và bảng báo giá bộ truyền động điện Alohan chiết khấu cao nhất!
Câu hỏi thường gặp (FAQ)
1. Bộ truyền động điện Alohan có tiêu chuẩn bảo vệ IP67 không?
Có. Hầu hết các model Alohan đều đạt tiêu chuẩn IP67 (chống bụi hoàn toàn, chống nước ngập 1m trong 30 phút). Phiên bản IP68 có sẵn theo yêu cầu cho môi trường ngập nước thường xuyên.
2. Nguồn điện cấp cho động cơ điện Alohan là bao nhiêu?
Alohan hỗ trợ đa dạng nguồn điện: 24VDC, 110VAC, 220VAC (1 pha), 380VAC (3 pha). Tùy model và ứng dụng, quý khách có thể chọn loại phù hợp.
3. Bộ truyền động điện Alohan có hỗ trợ điều khiển từ xa không?
Có. Với dòng Modulating, Alohan hỗ trợ tín hiệu 4-20mA, 2-10VDC, và có thể tích hợp Modbus, Profibus để điều khiển từ xa qua SCADA/PLC.
4. Thời gian bảo hành bộ truyền động điện Alohan là bao lâu?
Thời gian bảo hành tiêu chuẩn là 12 tháng kể từ ngày giao hàng, áp dụng cho lỗi kỹ thuật do nhà sản xuất.
5. Mua bộ truyền động điện Alohan ở đâu chính hãng?
Quý khách có thể liên hệ trực tiếp hotline của chúng tôi để được tư vấn và đặt hàng chính hãng, đầy đủ CO/CQ và hóa đơn VAT.
