Động cơ điều khiển điện Sanking EA-A6, EA-A7.

    Thông tin sản phẩm

    Động cơ điều khiển điện Sanking là dòng sản phẩm được sản xuất và chế tạo bởi công ty Sanking tại Đài Loan.

    Sản phẩm được sử dụng để lắp ráp cho nhiều loại van như Van bi, Van bướm.

    Sản phẩm được sản xuất trên dây chuyền hiện đại, qua quy trình kiểm định khắt khe mang lại sản phẩm tốt nhất cho người dùng.

    Thông số kỹ thuật

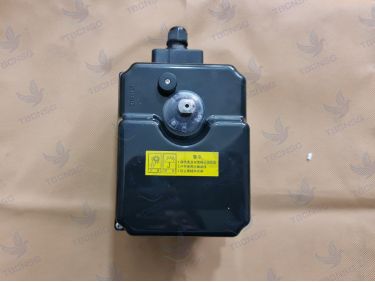

    product image

    Điệp áp làm việc: 220 ~ 240V.

    Cấp độ chống nước, bụi: IP 67.

    Model: EA-A6, EA-A7.

    Chất liệu thân van: ABS.

    Bản thông tin chất liệu các thành phẩn:

    Hình ảnh

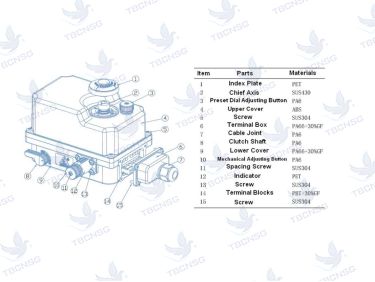

    Cấu tạo và chất liệu các linh kiện trên động cơ điều khiển điện Sanking

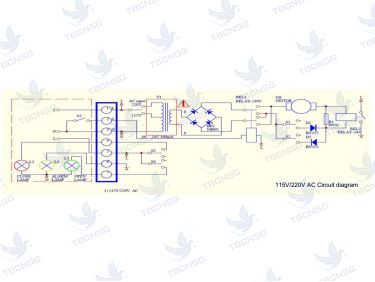

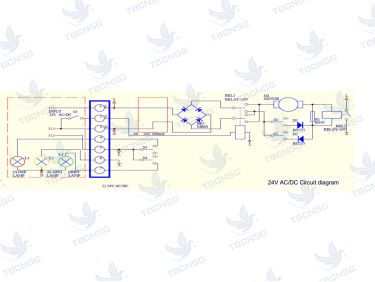

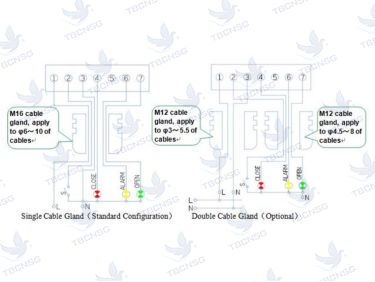

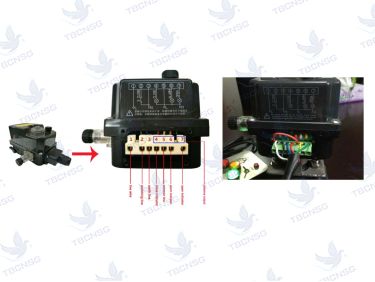

    Sơ đồ mạch và hướng dẫn đấu dây:

    Hình ảnh

    Hình ảnh

    Hình ảnh

    • Mọi công việc lắp đặt điện phải được tiến hành bởi thợ điện hoặc được giám sát bởi các kỹ sư có trình độ phù hợp với kỹ thuật điện địa phương.
    • Trước khi bật nguồn, vui lòng xác nhận điện áp nguồn đầu vào giống như trong bảng tên.
    • Nếu cần có nhiều hơn hai bộ van điện để bật hoặc tắt cùng một lúc, vui lòng thêm rơ le điện cho mỗi bộ, không cho phép bất kỳ kết nối nối tiếp hoặc song song nào.
    • Sau khi kết thúc đấu dây, hãy kiểm tra xem vòng chữ O có bị rơi ra không. Khóa nắp kết nối và vặn đai cáp để tránh mưa tạt vào.
    • Nếu có nhiều bộ thiết bị truyền động sẽ được lắp đặt gần đó, hãy mua nắp kết nối có hai đệm cáp để giảm chi phí lắp đặt.

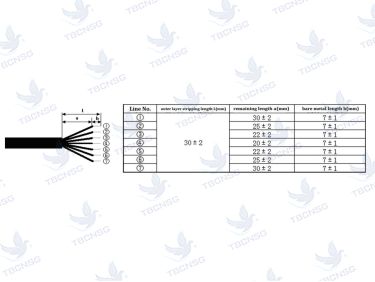

    Yêu cầu về dây cáp và các bước dẫn đấu dây cáp:

    Hình ảnh

    Hình ảnh

    Các bước đấu dây cáp:

    5.1) Mở hộp đấu dây (Mục 6), vặn vít tháo khớp cáp (Mục 7), và luồn dây cáp từ khớp nối vào hộp đấu dây.

    5.2) Chèn cáp vào các khối đầu cuối (Mục 14) theo dòng số.

    5.3) Kiểm tra xem hộp đấu dây bên trong Oring (Mục 6) đã đúng vị trí chưa, sau đó vặn vít (Mục 15) để niêm phong hộp đấu dây.

    5.4) Khóa mối nối cáp (Mục 7).

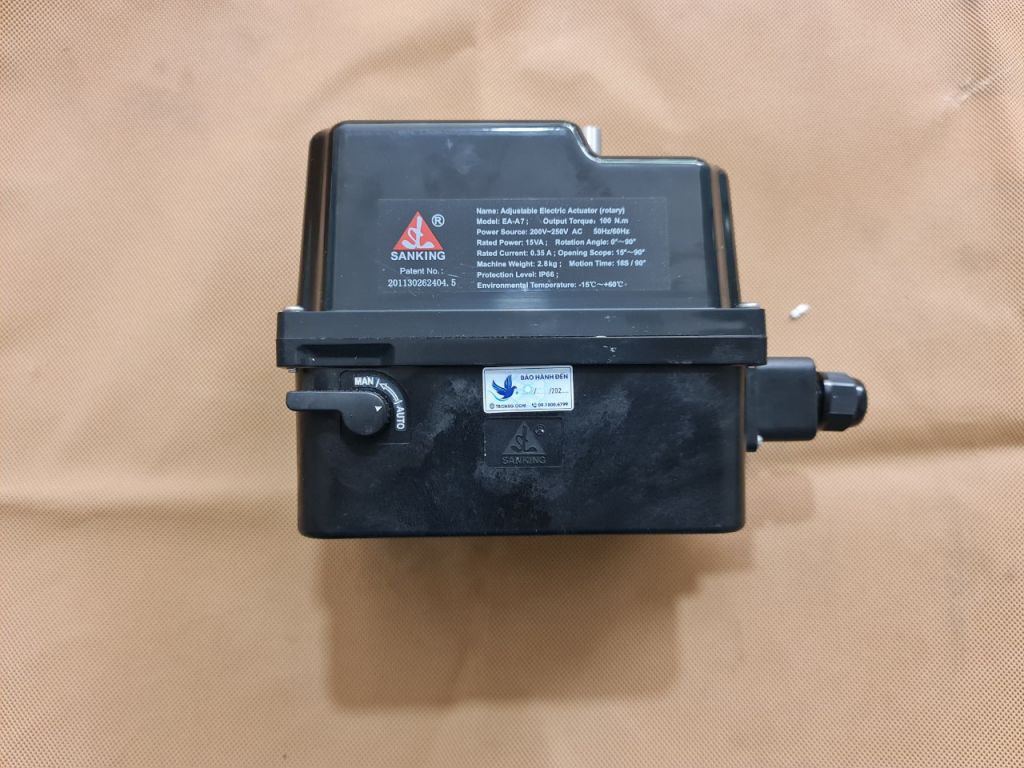

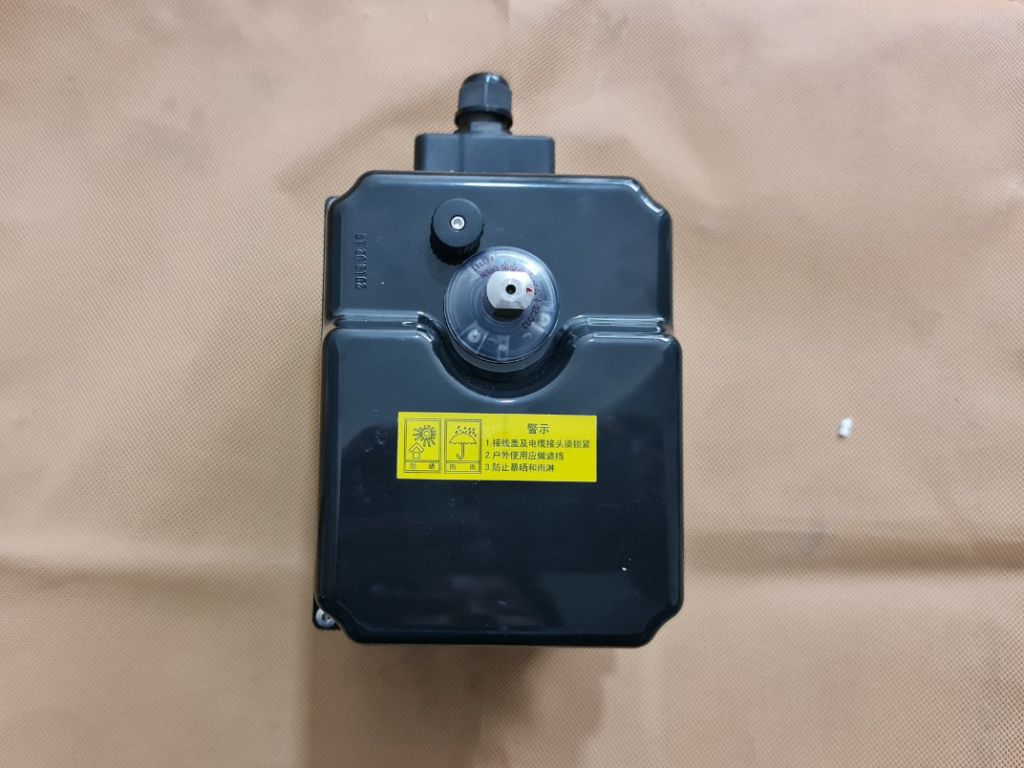

    Hình ảnh sản phẩm

    product image product image
