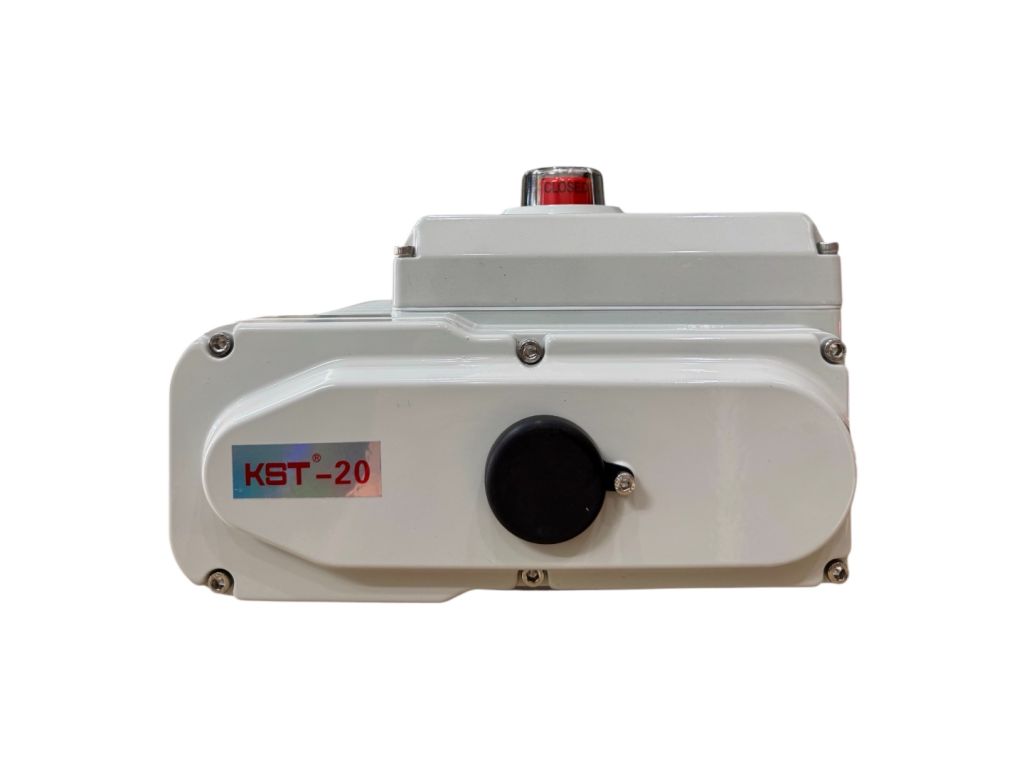

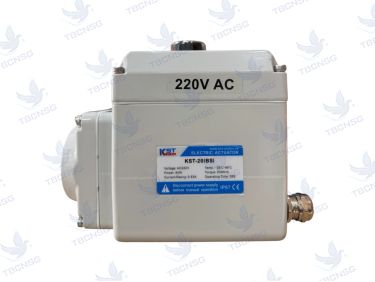

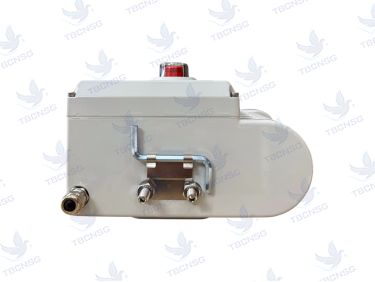

Bộ Truyền Động Điện KST KRJJ KST-20

Bộ truyền động điện KST KRJJ KST-20 là dòng actuator điều khiển van công nghiệp được nhiều kỹ sư M&E, nhà thầu và đơn vị thu mua lựa chọn nhờ thiết kế gọn, mô-men xoắn ổn định và khả năng tương thích cao với van bi, van bướm theo chuẩn mặt đệm ISO 5211. Bài viết dưới đây tổng hợp đầy đủ thông số kỹ thuật, cấu tạo, nguyên lý hoạt động, sơ đồ đấu nối, bảng tra chọn size van và định hướng báo giá để bạn đối chiếu trước khi đặt hàng.

1. Tổng Quan Về Bộ Truyền Động Điện KST KRJJ KST-20

Bộ truyền động điện KST KRJJ KST-20 (thường được gọi tắt là actuator KST-20 hoặc bộ điều khiển van điện KST-20) là thiết bị chấp hành dùng động cơ điện để thay thế hoàn toàn thao tác quay tay gạt, tay quay thủ công trên các loại van công nghiệp. Thiết bị nhận tín hiệu điều khiển từ công tắc, nút nhấn, tủ điện hoặc PLC, sau đó truyền động qua hộp giảm tốc để quay trục van một góc 90 độ, thực hiện chu trình đóng hoặc mở đường ống.

Thương hiệu KST / KRJJ được biết đến rộng rãi trong phân khúc actuator điện tầm trung, với ưu điểm là kết cấu cơ khí chắc chắn, vỏ hợp kim nhôm sơn phủ Epoxy chống ăn mòn, cùng hệ thống công tắc hành trình và tay quay cơ phụ (manual override) đáp ứng yêu cầu vận hành khi mất điện. Dòng KST-20 thuộc nhóm kích thước nhỏ gọn, phù hợp với các tuyến ống có kích cỡ từ DN15 đến DN100 tùy mô-men xoắn thực tế của van.

Các môi trường ứng dụng phổ biến của KST-20 bao gồm hệ thống cấp thoát nước, xử lý nước thải, điều hòa thông gió HVAC, hệ thống phòng cháy chữa cháy, đường ống hóa chất và dây chuyền chế biến thực phẩm. Nhờ cấp bảo vệ cao, thiết bị có thể lắp đặt cả trong nhà và ngoài trời, miễn là các đầu cáp được siết kín đúng cách.

Các thông tin cần nắm trước khi chọn KST-20

• Loại van cần điều khiển: van bi, van bướm hoặc van cổng dạng quay 90 độ.
• Mô-men xoắn yêu cầu: cần tính toán theo kích cỡ van, áp suất làm việc và môi chất.
• Nguồn điện sẵn có tại công trình: 220V AC, 24V DC hoặc 380V AC.
• Kiểu điều khiển mong muốn: On/Off hoặc tuyến tính (modulating).

2. Bảng Thông Số Kỹ Thuật Chi Tiết KST-20

Bảng dưới đây tổng hợp các chỉ số kỹ thuật quan trọng của bộ truyền động điện KST KRJJ KST-20. Do nhà sản xuất có thể cập nhật catalogue theo từng lô hàng, quý khách nên đối chiếu lại với tem nhãn trên sản phẩm hoặc yêu cầu tài liệu kỹ thuật chính hãng trước khi nghiệm thu.

Để nhận bảng thông số chi tiết theo đúng phiên bản điện áp và mô-men mà công trình yêu cầu, quý khách có thể liên hệ trực tiếp hotline 09 1800 6799 để được kỹ thuật viên đối chiếu catalogue và tư vấn miễn phí.

Lưu ý khi đọc thông số

• Mô-men xoắn ghi trên catalogue là mô-men đầu ra danh định, cần chọn dư hệ số an toàn từ 1,2 đến 1,5 lần so với mô-men thực tế của van.
• Thời gian đóng mở phụ thuộc vào tải và điện áp cấp; tải càng lớn thời gian hành trình có thể tăng nhẹ.
• Cấp bảo vệ IP chỉ đạt tối ưu khi nắp vỏ được siết đúng lực và ống luồn cáp (cable gland) được lắp kín.

3. Cấu Tạo Và Nguyên Lý Hoạt Động Của KST-20

Hiểu rõ cấu tạo giúp người vận hành xử lý nhanh các tình huống kẹt van, không ngắt hành trình hoặc sai vị trí phản hồi. Về cơ bản, KST-20 được chia thành hai khoang chính: khoang động lực (motor và hộp giảm tốc) và khoang điều khiển (bo mạch, công tắc hành trình, cổng đấu dây).

Cấu tạo chính

• Động cơ điện (Motor): động cơ xoay chiều hoặc một chiều một pha, công suất nhỏ, được thiết kế chạy ngắt quãng theo chu trình đóng mở van.
• Hộp giảm tốc (Gearbox): bộ bánh răng nhiều cấp giúp hạ tốc độ động cơ và gia tăng mô-men xoắn đầu ra đến trục van.
• Bộ công tắc hành trình (Limit Switch): ngắt nguồn cấp cho động cơ ngay khi van chạm vị trí đóng hoặc mở hoàn toàn, bảo vệ động cơ khỏi quá tải.
• Bo mạch điều khiển trung tâm: tiếp nhận tín hiệu điều khiển On/Off hoặc tín hiệu tuyến tính 4-20mA, 0-10V ở phiên bản modulating.
• Tay quay cơ phụ (Manual Override): cho phép quay van bằng tay khi mất điện hoặc khi cần hiệu chỉnh vị trí.
• Bộ chỉ thị vị trí (Indicator): hiển thị trực quan trạng thái đóng hoặc mở của van ngay trên mặt thiết bị.
• Đầu nối cáp và nắp vỏ: cổng luồn cáp có gioăng làm kín, đảm bảo cấp bảo vệ IP67.

Nguyên lý hoạt động

Khi có tín hiệu điều khiển từ tủ điện hoặc công tắc, dòng điện được cấp vào động cơ. Động cơ quay ở tốc độ cao, truyền động qua hệ bánh răng giảm tốc để tạo chuyển động quay chậm nhưng mạnh ở trục ra. Trục ra quay đúng 90 độ để đóng hoặc mở van. Khi van đến vị trí cuối hành trình, cam điều khiển sẽ tác động lên công tắc hành trình, ngắt nguồn cấp cho động cơ và kết thúc chu trình.

Ở phiên bản điều khiển tuyến tính, bo mạch liên tục so sánh tín hiệu đặt (4-20mA hoặc 0-10V) với tín hiệu phản hồi từ biến trở bên trong. Khi hai giá trị trùng nhau, động cơ dừng lại, giữ van ở đúng độ mở yêu cầu. Đây là cơ chế cần thiết cho các hệ thống điều chỉnh lưu lượng, nhiệt độ hoặc áp suất tự động.

Hướng dẫn chỉnh công tắc hành trình nhanh

• Ngắt nguồn điện hoàn toàn và khóa tay quay cơ phụ về đúng chế độ vận hành điện.
• Mở nắp vỏ, xác định hai vít chỉnh cam tương ứng vị trí đóng và vị trí mở.
• Dùng tay quay cơ đưa van về vị trí đóng hoàn toàn, sau đó chỉnh cam sao cho công tắc tác động ngắt điện đúng tại thời điểm này.
• Lặp lại thao tác với vị trí mở hoàn toàn, kiểm tra bộ chỉ thị vị trí trùng khớp với thực tế van.
• Cấp điện chạy thử chu trình đóng mở vài lần, quan sát động cơ có ngắt đúng hành trình hay không trước khi đóng nắp vỏ.

4. Khả Năng Tương Thích & Ứng Dụng Thực Tế

Một trong những câu hỏi phổ biến nhất của khách hàng là bộ truyền động KST-20 phù hợp lắp cho van size bao nhiêu. Câu trả lời phụ thuộc vào mô-men xoắn thực tế của van, áp suất làm việc và loại van. Bảng dưới đây là gợi ý tra cứu nhanh theo kinh nghiệm lắp đặt thực tế.

Kết hợp với các dòng van công nghiệp

Ứng dụng trong hệ thống

• Hệ thống xử lý nước thải và cấp nước sạch, trạm bơm, bể chứa.
• Hệ thống HVAC, điều hòa không khí trung tâm, đường ống gió và nước lạnh.
• Hệ thống phòng cháy chữa cháy với yêu cầu đóng mở nhanh, chắc chắn.
• Đường ống hóa chất, dung dịch lỏng trong nhà máy sản xuất.
• Dây chuyền thực phẩm và đồ uống cần van vệ sinh, dễ tháo lắp.

Với các tuyến ống ngoài trời hoặc khu vực ẩm ướt, nên chọn phiên bản đạt IP68 và bố trí mái che nhỏ cho thiết bị để kéo dài tuổi thọ gioăng làm kín.

5. Hướng Dẫn Sơ Đồ Đấu Nối Điện & Lắp Đặt Bằng Tay Quay

Đấu nối đúng sơ đồ là yếu tố quyết định thiết bị chạy đúng chiều, ngắt đúng hành trình và không bị cháy động cơ. Trước khi đấu dây, luôn kiểm tra điện áp nguồn thực tế tại công trình khớp với tem nhãn của bộ truyền động.

Sơ đồ đấu nối dây cho phiên bản On/Off

• Dây nguồn chung: dây trung tính hoặc dây âm nguồn.
• Dây điều khiển mở (Open): cấp điện để động cơ quay mở van.
• Dây điều khiển đóng (Close): cấp điện để động cơ quay đóng van.
• Tiếp điểm phụ (tùy chọn): hai tiếp điểm khô báo trạng thái đóng và mở về tủ điện hoặc đèn báo.

Sơ đồ đấu nối dây cho phiên bản tuyến tính

• Nguồn nuôi: cấp đúng điện áp theo tem nhãn, thường có cầu chì bảo vệ.
• Tín hiệu đặt (Input): cặp dây nhận tín hiệu 4-20mA hoặc 0-10V từ bộ điều khiển hoặc PLC.
• Tín hiệu phản hồi (Output): cặp dây gửi vị trí thực tế của van về tủ điều khiển.
• Dây tiếp điểm phụ: báo giới hạn hành trình đóng mở cho hệ thống liên động.

Lưu ý an toàn khi lắp đặt

• Ngắt aptomat và treo biển cảnh báo trước khi thao tác đấu dây.
• Kiểm tra đúng điện áp cấp, đúng cực tính với phiên bản 24V DC.
• Siết chặt ống luồn cáp và gioăng nắp vỏ để duy trì cấp bảo vệ IP.
• Không kéo căng dây cáp, tạo vòng chùng hợp lý để tránh đứt chân tiếp điểm.
• Chạy thử không tải vài chu trình trước khi gắn tải van thực tế.

Thao tác bằng tay quay cơ phụ khi mất điện

Khi mất điện đột ngột, động cơ dừng và van giữ nguyên vị trí hiện tại nhờ hệ bánh răng tự hãm. Nếu cần đóng hoặc mở van ngay, người vận hành gạt cần chuyển chế độ sang vị trí thủ công, dùng tay quay hoặc tay gạt đi kèm để quay trục van đến vị trí mong muốn, sau đó trả cần về chế độ điện để thiết bị sẵn sàng nhận tín hiệu trở lại. Tuyệt đối không dùng dụng cụ kéo dài tay quay gây quá lực, dễ làm gãy bánh răng giảm tốc.

6. So Sánh Dạng Điều Khiển ON/OFF Và Tuyến Tính (Modulating)

Hai phiên bản KST-20 thường được đặt hàng là On/Off và Modulating. Việc chọn sai phiên bản có thể khiến hệ thống không điều chỉnh được lưu lượng hoặc phát sinh chi phí không cần thiết.

Nguyên tắc chọn nhanh: nếu van chỉ cần đóng hoặc mở hoàn toàn theo lệnh, chọn On/Off. Nếu hệ thống cần duy trì một thông số ổn định như nhiệt độ nước hoặc lưu lượng gió, chọn bản tuyến tính.

7. Báo Giá Bộ Truyền Động Điện KST KRJJ KST-20 Mới Nhất

Giá bộ truyền động điện KST-20 không cố định mà phụ thuộc vào cấu hình đặt hàng. Để nhận báo giá chính xác và cạnh tranh nhất, quý khách nên cung cấp đầy đủ các thông tin sau cho đơn vị cung cấp.

Các yếu tố ảnh hưởng đến giá

• Phiên bản điện áp: 220V AC, 24V DC hoặc 380V AC có mức giá khác nhau.
• Kiểu điều khiển: bản tuyến tính modulating thường cao hơn bản On/Off.
• Mô-men xoắn đầu ra: mô-men càng lớn, kích thước hộp giảm tốc càng lớn, giá càng cao.
• Phụ kiện đi kèm: bộ phản hồi tín hiệu, công tắc phụ, bộ gia nhiệt chống ẩm, tay quay phụ dài.
• Số lượng đặt hàng: đơn hàng số lượng lớn hoặc dự án thường có chính sách giá riêng.
• Chứng từ đi kèm: CO, CQ, hóa đơn VAT theo yêu cầu nghiệm thu công trình.

Chính sách hỗ trợ khi mua hàng

• Bảo hành chính hãng từ 12 đến 18 tháng tùy chương trình.
• Đổi mới 1 đổi 1 nếu phát sinh lỗi từ nhà sản xuất trong thời gian bảo hành.
• Cung cấp đầy đủ chứng nhận xuất xứ và chứng nhận chất lượng theo yêu cầu.
• Hỗ trợ kỹ thuật tư vấn chọn model, hướng dẫn đấu nối và cài đặt.

Quý khách cần báo giá nhanh theo đúng cấu hình công trình, vui lòng gọi hotline 09 1800 6799 hoặc gửi yêu cầu qua email [email protected] để được phản hồi trong thời gian sớm nhất.

8. Địa Chỉ Cung Cấp Bộ Điều Khiển KST-20 Chính Hãng, Giá Tốt

Công Ty Cổ Phần Đầu Tư Xuất Nhập Khẩu Thiết Bị Công Nghiệp Sài Gòn là đơn vị chuyên cung cấp van công nghiệp, đồng hồ nước, đồng hồ áp suất và các thiết bị công nghiệp chất lượng cao tại thị trường phía Nam. Chúng tôi phân phối bộ truyền động điện KST KRJJ KST-20 cùng các dòng actuator điều khiển van bi, van bướm với cam kết hàng chính hãng, sẵn kho số lượng lớn phục vụ công trình và dự án.

Cam kết bán hàng

• Hàng mới 100 phần trăm, chưa qua sử dụng, đúng model và tem nhãn nhà sản xuất.
• Kiểm định chất lượng trước khi giao, chạy thử theo yêu cầu với đơn hàng dự án.
• Hỗ trợ kỹ thuật tư vấn chọn size van, đấu nối và cài đặt qua điện thoại hoặc video call.
• Giao hàng toàn quốc, đóng gói cẩn thận, có hóa đơn chứng từ đầy đủ.
• Giá cạnh tranh theo số lượng, chính sách ưu đãi cho nhà thầu và đại lý.

Thông tin liên hệ

• Đơn vị cung cấp: Công Ty Cổ Phần Đầu Tư Xuất Nhập Khẩu Thiết Bị Công Nghiệp Sài Gòn
• Địa chỉ: Số 25, Đường Số 1, Khu đô thị trung tâm hành chính Dĩ An, Khu phố Nhị Đồng 2, Phường Dĩ An, Thành phố Hồ Chí Minh
• Điện thoại: 09 1800 6799
• Email: [email protected]
• Website: TBCNSG.com

9. Các Câu Hỏi Thường Gặp (FAQ)

KST-20 có dùng được ngoài trời mưa không?

Bộ truyền động KST-20 đạt cấp bảo vệ IP67, một số phiên bản đạt IP68, có khả năng chống bụi và chống nước trong điều kiện mưa thông thường. Tuy nhiên để đảm bảo độ bền, cần siết chặt nắp vỏ đúng lực, siết kín ống luồn cáp và hướng cổng cáp xuống dưới để nước không đọng lại. Với khu vực ngập nước hoặc mưa lớn quanh năm, nên bố trí thêm mái che cho thiết bị.

Khi mất điện đột ngột thì bộ truyền động KST-20 xử lý thế nào?

Khi mất điện, động cơ dừng lại và hệ bánh răng tự hãm giúp van giữ nguyên vị trí hiện tại, không bị xoay ngược do áp lực dòng chảy. Nếu cần thay đổi trạng thái van ngay trong thời gian mất điện, người vận hành chuyển cần sang chế độ thủ công và dùng tay quay cơ phụ để đóng hoặc mở van, sau đó trả cần về chế độ điện.

Bộ điều khiển KST-20 có lắp vừa cho van sẵn có ở công trình không?

KST-20 sử dụng chuẩn mặt đệm ISO 5211, đây là chuẩn phổ biến của hầu hết van bi và van bướm công nghiệp hiện nay. Để xác nhận lắp vừa, cần kiểm tra ba yếu tố: kích thước mặt đệm ISO 5211 của van, đường kính và hình dạng trục van (vuông hoặc có then), cùng mô-men xoắn yêu cầu. Nếu cung cấp thông tin van hiện hữu, đội ngũ kỹ thuật của chúng tôi sẽ kiểm tra và tư vấn bộ trục nối phù hợp.

Bộ truyền động KST-20 phù hợp lắp cho van size bao nhiêu?

Theo kinh nghiệm lắp đặt, KST-20 thường phù hợp với van bi từ DN15 đến DN50 và van bướm từ DN40 đến DN100, tùy thuộc mô-men xoắn thực tế của van và áp suất làm việc của hệ thống. Với môi chất có áp suất cao hoặc van lâu ngày chưa bảo dưỡng, nên chọn bộ truyền động có mô-men lớn hơn để đảm bảo hệ số an toàn.

Đấu nối dây bộ điều khiển điện KST-20 như thế nào?

Với phiên bản On/Off, cần đấu dây nguồn chung, dây điều khiển mở, dây điều khiển đóng và các tiếp điểm phụ nếu dùng. Với phiên bản tuyến tính, ngoài nguồn nuôi còn có cặp dây tín hiệu đặt và cặp dây tín hiệu phản hồi vị trí. Trước khi đấu nối cần ngắt nguồn, kiểm tra đúng điện áp và cực tính, siết kín ống luồn cáp, sau đó chạy thử không tải để kiểm tra chiều quay và điểm ngắt hành trình.

Quý khách đang cần tư vấn chọn đúng phiên bản KST-20 cho hệ thống van hiện hữu, hãy liên hệ ngay Công Ty Cổ Phần Đầu Tư Xuất Nhập Khẩu Thiết Bị Công Nghiệp Sài Gòn qua hotline 09 1800 6799 để được hỗ trợ kỹ thuật và nhận báo giá chính hãng.
