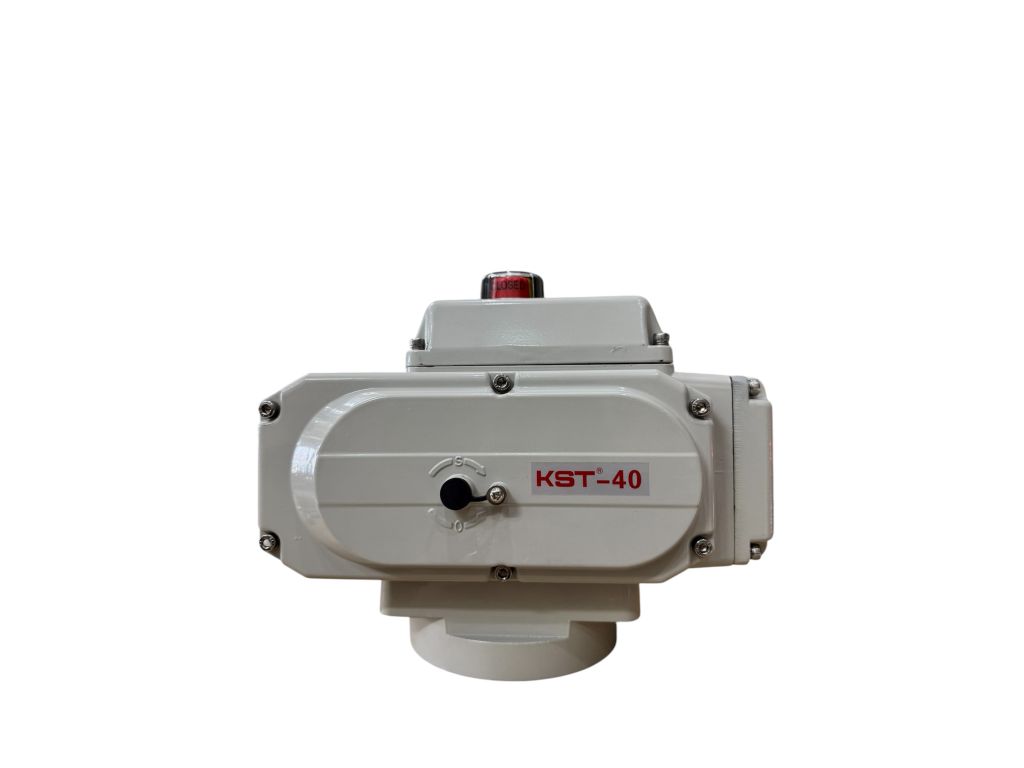

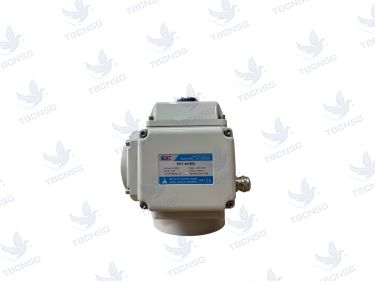

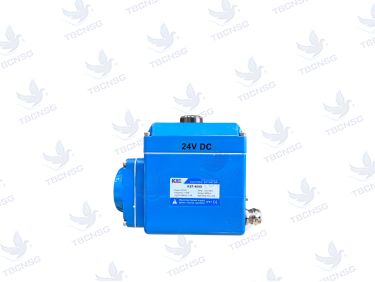

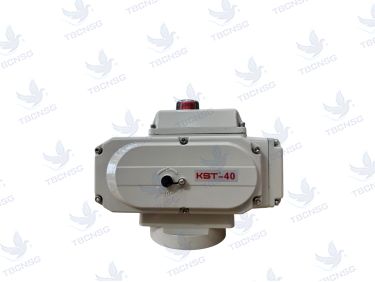

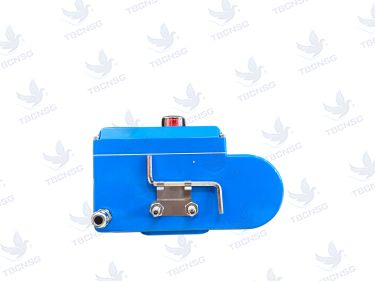

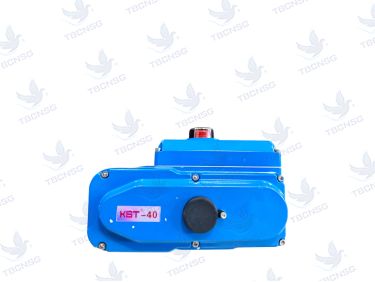

Bộ truyền động điện KST KRJJ KST-40 là đầu điều khiển điện chuyên dụng cho van công nghiệp, thường được dùng để tự động hóa van bi và van bướm trong hệ thống nước, khí, hóa chất, HVAC, xử lý nước thải và PCCC. Sản phẩm thuộc nhóm electric actuator quarter-turn, góc quay 0° đến 90°, có các phiên bản điều khiển ON/OFF và tuyến tính modulating 4-20mA hoặc 0-10V. Tại TBCNSG.com, bộ truyền động KST KRJJ KST-40 được cung cấp kèm thông số kỹ thuật, tư vấn phối ghép van và báo giá theo dự án.
Tổng quan về bộ truyền động điện KST KRJJ KST-40
KST KRJJ là dòng bộ truyền động điện được nhiều kỹ sư cơ điện và nhà máy tin dùng trong các hệ thống van công nghiệp. Model KST-40 nằm trong nhóm actuator quarter-turn, phù hợp lắp trên van bi, van bướm có trục vận hành 90°. Thiết bị giúp thay thế thao tác mở van bằng tay, nâng cao độ chính xác và tốc độ đóng mở.
- Ứng dụng chính: van bi điện, van bướm điện, van điều khiển điện trong nhà máy.
- Kiểu điều khiển: ON/OFF đóng mở hoàn toàn hoặc tuyến tính modulating 4-20mA, 0-10V.
- Đặc điểm nổi bật: góc quay 90°, có tay quay cơ khi mất điện, vỏ hợp kim nhôm chống ăn mòn.
- Hệ thống phù hợp: HVAC, cấp thoát nước, xử lý nước thải, hóa chất, thực phẩm, PCCC.
Thông số kỹ thuật chi tiết model KST-40
Bảng thông số dưới đây giúp kỹ sư và phòng vật tư chọn đúng bộ truyền động KST KRJJ KST-40 cho từng hệ thống van. Một số thông số có thể thay đổi theo phiên bản điều khiển và yêu cầu dự án.
| Thông số kỹ thuật | Chi tiết model KST KRJJ KST-40 |
|---|---|
| Model | KST-40 (KST KRJJ Series) |
| Lực mô-men xoắn | Khoảng 40 Nm, tùy tiêu chuẩn hãng và phiên bản |
| Điện áp nguồn | 220V AC, 24V DC, 380V AC theo lựa chọn |
| Thời gian đóng mở | Tham khảo 15s đến 20s cho hành trình 90° |
| Góc quay | 0° đến 90°, quarter-turn |
| Cấp bảo vệ | IP67 hoặc IP68 tùy phiên bản, chống bụi và nước |
| Tín hiệu điều khiển tuyến tính | 4-20mA hoặc 0-10V DC cho bản modulating |
| Vật liệu vỏ | Hợp kim nhôm sơn phủ epoxy chống ăn mòn |
| Nhiệt độ môi trường | Khoảng -20°C đến +60°C |
| Tính năng an toàn | Tay quay cơ manual override, rơ-le ngắt quá tải nhiệt |
Nhận báo giá bộ truyền động KST-40 chiết khấu dự án và bản vẽ CAD lắp đặt: Liên hệ TBCNSG.com.
Cấu tạo và nguyên lý hoạt động của KST KRJJ KST-40
Cấu tạo chi tiết bên trong và bên ngoài
- Vỏ hợp kim nhôm: Sơn tĩnh điện chống oxy hóa, chịu va đập trong môi trường công nghiệp.
- Mô-tơ điện và hộp số: Cụm bánh răng gia cường giúp truyền lực êm, chịu tải cao.
- Công tắc hành trình: Limit switch tự ngắt nguồn khi van mở hết hoặc đóng hết.
- Bộ hiển thị trạng thái: Cửa sổ kính quan sát góc mở van trực quan.
- Bộ điều khiển tay: Manual override dạng lục giác hoặc vô lăng để vận hành khi mất điện.
- Bo mạch điều khiển: Tiếp nhận tín hiệu điều khiển, phản hồi trạng thái và bảo vệ động cơ.
Nguyên lý điều khiển góc quay 90 độ
Với bản ON/OFF, khi cấp điện nguồn, mô-tơ quay truyền qua hộp số làm trục van quay 90°. Khi van đến vị trí mở hết hoặc đóng hết, công tắc hành trình ngắt điện để dừng mô-tơ. Đảo chiều cực hoặc dây điều khiển để quay ngược lại.
Với bản tuyến tính modulating, bộ truyền động nhận tín hiệu 4-20mA hoặc 0-10V từ PLC, bộ điều khiển hoặc cảm biến. Actuator điều chỉnh góc mở van tương ứng từ 0% đến 100%, giúp điều tiết lưu lượng chính xác.
Bộ điều khiển KST-40 lắp được cho những loại van nào?
Với mô-men xoắn khoảng 40 Nm, KST-40 thường phù hợp cho van bi và van bướm cỡ nhỏ đến trung bình. Tuy nhiên, khả năng chịu tải còn phụ thuộc áp lực làm việc, môi chất, kiểu van và hệ số an toàn. Bảng dưới đây là gợi ý tham khảo để chọn nhanh.
| Loại van | Kích cỡ thường dùng | Áp lực tham khảo | Lưu ý chọn |
|---|---|---|---|
| Van bi điện | DN15, DN20, DN25, DN32, DN40, DN50 | PN10, PN16, PN25 tùy vật liệu | Cần kiểm tra mô-men xoắn thực tế của van, nhất là van bi inox áp cao |
| Van bướm điện | DN40, DN50, DN65 | PN10, PN16 | Van bướm mềm thường nhẹ tải hơn van bướm kim loại |
| Van điều khiển điện | Theo trục van và tiêu chuẩn mặt bích | Theo hệ thống | Cần đúng chuẩn ISO 5211 và đường kính trục |
Tiêu chuẩn mặt đĩa kết nối thường gặp là ISO 5211 với các chuẩn F03, F05, F07. Khi chọn mua, cần xác định đường kính trục van, số lỗ bắt bulong, khoảng cách tâm lỗ và chiều cao ty van để lắp chính xác, không cần gia công thêm gá đỡ.
Bạn chưa biết KST-40 có vừa với kích thước van đang có? Liên hệ kỹ sư tư vấn ngay qua Zalo hoặc hotline.
Sơ đồ đấu nối điện và hướng dẫn lắp đặt bảng điều khiển
Sơ đồ đấu nối của bộ truyền động KST-40 phụ thuộc vào phiên bản ON/OFF hay tuyến tính. Với bản ON/OFF thông dụng, cần xác định dây chung, dây điều khiển mở, dây điều khiển đóng và dây phản hồi trạng thái. Với bản modulating, cần thêm cặp dây tín hiệu 4-20mA hoặc 0-10V và dây phản hồi vị trí về PLC.
- Bước 1: Kiểm tra điện áp nguồn thực tế trước khi đấu dây, đảm bảo đúng 24V DC, 220V AC hoặc 380V AC theo tem thiết bị.
- Bước 2: Xác định dây chung, dây Open, dây Close, dây feedback theo sơ đồ của hãng.
- Bước 3: Lắp actuator lên trục van, căn chỉnh khớp then hoặc vuông trục, siết bulong theo chuẩn ISO 5211.
- Bước 4: Cấp điện thử nghiệm, kiểm tra chiều quay, giới hạn hành trình và tín hiệu phản hồi.
- Bước 5: Vặn chặt nắp đậy, kiểm tra gioăng làm kín để tránh nước và bụi xâm nhập gây cháy bo mạch.
Lưu ý kỹ thuật khi hiệu chuẩn công tắc hành trình
- Căn chỉnh góc mở 0° và 90° đúng theo hành trình van, tránh van đóng không kín hoặc quá hành trình.
- Kiểm tra công tắc hành trình ngắt điện đúng thời điểm, không để mô-tơ tiếp tục chạy khi van đã hết hành trình.
- Với bản tuyến tính, cần hiệu chuẩn tín hiệu phản hồi để PLC nhận đúng 0% và 100%.
- Không tháo nắp bo mạch khi đang có điện, tránh nguy cơ chập mạch và mất an toàn.
Ưu điểm nổi bật của bộ truyền động KST KRJJ KST-40
- Độ bền và độ tin cậy: Vận hành êm ái, tuổi thọ cao trong môi trường công nghiệp khắc nghiệt.
- Tiêu chuẩn bảo vệ IP67: Hoạt động tốt trong môi trường ẩm ướt, có thể lắp ngoài trời khi có mái che phù hợp.
- Tích hợp linh hoạt: Dễ kết nối với PLC, SCADA, tủ điện tự động hóa.
- An toàn cao: Tích hợp bảo vệ quá nhiệt, giảm nguy cơ cháy mô-tơ khi van bị kẹt.
- Vận hành thủ công: Có tay quay cơ khi mất điện, thuận tiện bảo trì và xử lý sự cố.
So sánh bản ON/OFF và bản tuyến tính modulating
Nhiều khách hàng nhầm lẫn giữa bản ON/OFF và bản tuyến tính. Việc chọn đúng phiên bản giúp tối ưu chi phí và đáp ứng yêu cầu điều khiển lưu lượng.
| Tiêu chí | Bản ON/OFF | Bản tuyến tính modulating |
|---|---|---|
| Chức năng | Đóng hoặc mở hoàn toàn | Điều chỉnh góc mở từ 0% đến 100% |
| Tín hiệu điều khiển | Cấp điện đảo chiều | 4-20mA, 0-10V từ PLC hoặc bộ điều khiển |
| Bo mạch | Bo điều khiển cơ bản | Bo nhận tín hiệu modulating, phản hồi vị trí |
| Ứng dụng | Hệ thống đóng mở, cấp ngắt dòng chảy | Hệ thống điều tiết lưu lượng, nhiệt độ, áp suất |
| Chi phí | Thấp hơn | Cao hơn do thêm bo mạch và tính năng |
Báo giá bộ truyền động điện KST KRJJ KST-40 và địa chỉ mua hàng chính hãng
Giá bộ truyền động điện KST KRJJ KST-40 phụ thuộc vào điện áp, kiểu điều khiển, số lượng đặt hàng và việc mua rời hay mua trọn bộ cùng van bi, van bướm.
- Điện áp: 220V AC, 24V DC hoặc 380V AC có mức giá khác nhau.
- Kiểu điều khiển: Bản ON/OFF thường có chi phí thấp hơn bản tuyến tính modulating.
- Phụ kiện: Tay quay, bo mạch tín hiệu, công tắc phụ, bộ gia nhiệt chống ẩm có thể làm thay đổi giá.
- Số lượng: Mua lẻ và mua dự án có chính sách chiết khấu khác nhau.
Cam kết phân phối: Hàng nhập khẩu chính hãng, đầy đủ CO, CQ, VAT; bảo hành 12 tháng đến 24 tháng tùy chính sách; hỗ trợ kỹ thuật tận nơi; hàng có sẵn kho để giao nhanh.
Xem thêm bảng giá van bướm điều khiển điện và danh mục van bi inox gắn đầu điện để chọn trọn bộ phù hợp.
Các câu hỏi thường gặp (FAQ) về KST KRJJ KST-40
KST-40 có tay quay phụ khi mất điện không?
Có. Thiết bị thường tích hợp vị trí cắm tay quay lục giác hoặc tay quay thủ công, giúp đóng mở van khi mất điện hoặc cần bảo trì.
Có thể nâng cấp từ bản ON/OFF sang tuyến tính được không?
Có thể nếu bổ sung bo mạch nhận tín hiệu module 4-20mA chuyên dụng của hãng. Tuy nhiên, để đảm bảo ổn định và đúng bảo hành, nên chọn đúng mã tuyến tính ngay từ đầu.
Bộ KST-40 dùng điện 24V DC hay 220V AC tốt hơn?
Tùy hạ tầng tủ điện của nhà máy. 220V AC thuận tiện, không cần bộ chuyển nguồn. 24V DC an toàn hơn trong môi trường ẩm ướt hoặc yêu cầu an toàn cao.
KST-40 có chống nước ngoài trời không?
Với cấp bảo vệ IP67 hoặc IP68, thiết bị chống bụi và nước tốt. Khi lắp ngoài trời, vẫn nên che mưa trực tiếp, siết chặt nắp và kiểm tra gioăng định kỳ.
Làm sao chọn đúng KST-40 cho van đang dùng?
Cần xác định loại van, kích cỡ DN, áp lực làm việc, mô-men xoắn mở van, chuẩn mặt bích ISO 5211 và đường kính trục. Kỹ sư TBCNSG.com có thể kiểm tra thông số và tư vấn miễn phí.
Kết luận và địa chỉ cung cấp bộ truyền động KST KRJJ KST-40
Bộ truyền động điện KST KRJJ KST-40 là giải pháp phù hợp cho van bi, van bướm cần tự động hóa đóng mở hoặc điều tiết lưu lượng. Với thiết kế quarter-turn 90°, vỏ hợp kim nhôm, bảo vệ IP67, tay quay cơ và khả năng tích hợp PLC, KST-40 đáp ứng nhiều ứng dụng công nghiệp thực tế.
